Как сделать автоклав своими руками для тушенки. Инструкция по изготовлению

Как сделать автоклав своими руками для тушенки. Инструкция по изготовлению

Простейший автоклав для консервирования из газового баллона, изготовленный нашим экспертом, показан на чертеже. Здесь применен квадратный фланец, ведь сделать его своими руками значительно проще, чем круглый. Поддоном служат стальные полосы, приваренные изнутри к боковым стенкам.

Важный момент. Место установки термометра (посередине корпуса) выбрано неслучайно. Дело в том, что заготовка продуктов нередко производится в гараже, летней кухне либо сарае. Осенью в этих помещениях становится холодно, поэтому градусник на крышке начинает врать (разница — 5–10 °С). Подробнее проблема описывается в

Первый этап – разборка баллона, выполняемая по всем правилам:

1. Выверните вентиль, поставьте сосуд в вертикальное положение и заполните водой.
2. Если кран не удается вывернуть полностью, демонтируйте его латунную часть, как сделано на фото. Правда, воду придется наливать через шланг с наконечником, потому что отверстие слишком маленькое.
3. Вырежьте квадратный проем для горловины согласно чертежу и просверлите отверстия для воздушного вентиля и штуцера термометра.
4. Чтобы избавиться от въевшегося запаха газа, выжгите емкость горелкой, паяльной лампой или на костре.

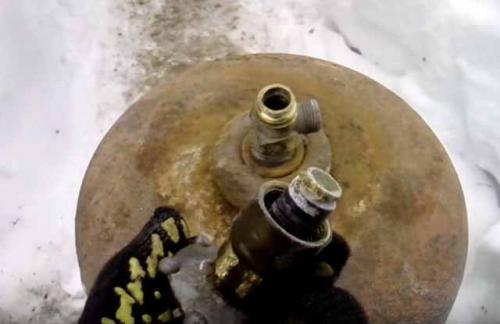

Кран далеко не всегда удается вывинтить из баллона целиком, иногда приходится отламывать

Для справки. Остатки пропана удаляются из резервуара путем вытеснения водой, так как этот газ тяжелее воздуха и самостоятельно не покинет сосуд, хоть клади его горизонтально, хоть вверх дном переворачивай.

Дальнейшая сборка выполняется просто:

Как сделать автоклав своими руками для тушенки. Инструкция по изготовлению

Простейший автоклав для консервирования из газового баллона, изготовленный нашим экспертом, показан на чертеже. Здесь применен квадратный фланец, ведь сделать его своими руками значительно проще, чем круглый. Поддоном служат стальные полосы, приваренные изнутри к боковым стенкам.

Важный момент. Место установки термометра (посередине корпуса) выбрано неслучайно. Дело в том, что заготовка продуктов нередко производится в гараже, летней кухне либо сарае. Осенью в этих помещениях становится холодно, поэтому градусник на крышке начинает врать (разница — 5–10 °С). Подробнее проблема описывается в отдельной статье.

Этап 1. Разборка баллона

Разборка баллона, выполняемая по всем правилам:

• Кран далеко не всегда удается вывинтить из баллона целиком, иногда приходится отламывать
• Для справки. Остатки пропана удаляются из резервуара путем вытеснения водой, так как этот газ тяжелее воздуха и самостоятельно не покинет сосуд, хоть клади его горизонтально, хоть вверх дном переворачивай.

Дальнейшая сборка

Дальнейшая сборка выполняется просто:

1. Приварите стальные полосы к боковым стенкам
2. Установите термометр в корпусе
3. Закройте крышку

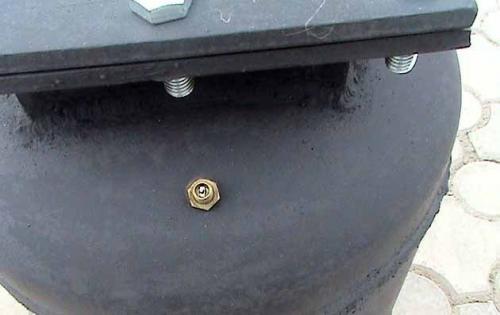

1. Установите поддон из железных полос и прихватите их сваркой.
2. Из металла толщиной 5 мм сделайте горловину и приварите ее к баллону.
3. Вырежьте фланец и крышку, затем просверлите отверстия под болты и патрубок манометра, скрепив обе детали струбцинами.
4. Фланец приварите к горловине, а резьбовой штуцер – к люку. Смонтируйте на нем группу безопасности.
5. Если вы решили предусмотреть контроль температуры, то проделайте отверстие сбоку корпуса и установите второй патрубок с резьбой, прикрутите термометр.

Автоклав из нержавейки своими руками. Самодельный автоклав для заготовки консервации – чертежи и пошаговая сборка

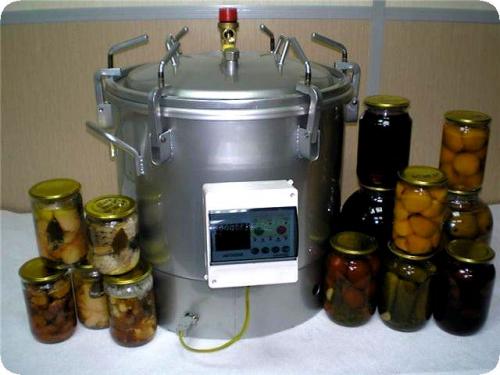

Автоклав – это устройство, активно используемое для домашнего консервирования своими руками. Оно позволяет использовать промышленную технологию термообработки сырых продуктов под давлением. В результате срок хранения домашних консервов заметно увеличивается. Но стоимость заводских автоклавов слишком высока, поэтому приобрести их может не каждый. Для экономии средств можно собрать автоклав самостоятельно по готовым чертежам и схемам.

Принцип работы устройства

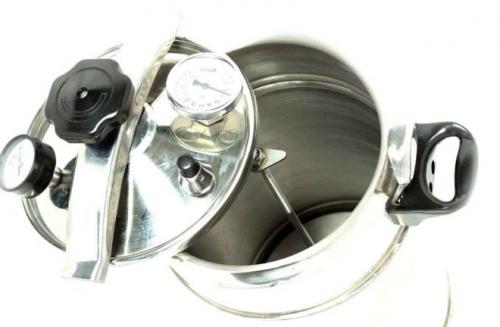

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций: быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор.

Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешивают, закладывают в банку и сразу же закатывают крышками. Дальнейшие действия будут проводиться уже с автоклавом:

1. Подготовленные банки устанавливают на специальный поддон.
2. Бак заполняют водой так, чтобы она не доходила до горловины самодельного автоклава на 60-80 см (при этом важно обратить внимание на то, чтоб крышки самого верхнего ряда банок были погружены на 1-2 см).
3. Крышка устройства надежно закручивается.
4. Закачивают через вентиль воздух, чтобы получить давление около 1,5 Бара.
5. Загруженное банками устройство начинают нагревать, отслеживая показатели давления.
6. Как только манометр укажет на давление в 3,5 – 4 Бара, газ прикручивают, чтобы обеспечить удержание таких показателей давления на протяжении от 20 до 40 минут (за это время успевают приготовиться рыбные, овощные консервы и мясная тушенка).
7. По истечении указанного времени газ выключается, автоклав отставляют в сторону до полного остывания.
8. Через вентиль стравливают воздух, аппарат открывают и извлекают готовые консервы.

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях этот показатель не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара она увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы.

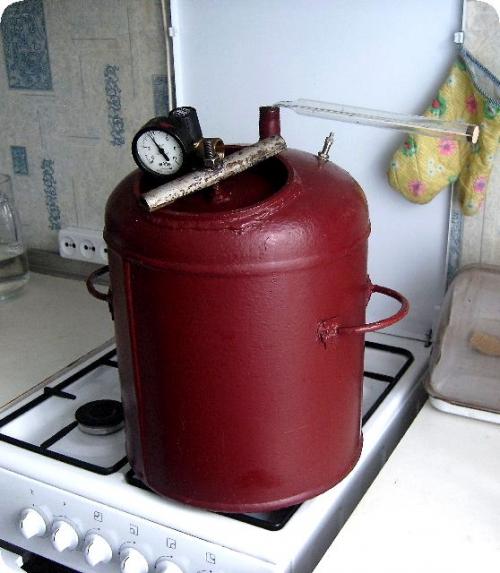

Основа самодельного автоклава

За основу рекомендуется взять газовый баллон. Он обладает характеристиками, которые отлично подходят для такого агрегата, как самодельный автоклав:

• стенки баллона достаточно прочные, их толщина составляет не менее 3 мм;
• цилиндрическая форма, которая является идеальной для данного устройства.

Если в наличии нет газового баллона, а отказываться от идеи создать собственный автоклав не хочется, можно за основу взять корпус других изделий:

• огнетушителя;
• воздушного ресивера, позаимствованного с грузового транспорта или железнодорожного вагона;
• молочного бидона;
• толстостенной трубы подходящего диаметра из нержавейки или черного металла.

При выборе двух последних вариантов (из фляги или толстостенной трубы) придется дополнительно побеспокоиться об укреплении дна конструкции. Если не сделать его массивным, при нагревании конструкции под большим давлением дно просто выдавит. Эта нежелательная ситуация сведет все усилия по изготовлению консервации к нулю и испортит все заготовки.

Если принято решение создать автоклав из газового баллона, рекомендуется остановить выбор на емкости объемом в 24 литра. Ее будет вполне достаточно для одновременной загрузки 14 полулитровых банок. Литровых банок войдет меньше, около пяти штук.

Газовый баллон на 50 литров позволит вместить гораздо большее количество банок, но такой массивный агрегат не будет удобным в использовании. Его сложно будет ставить на плиту и контролировать давление.

Если же очень хочется иметь такой огромный автоклав, умельцы монтируют в него ТЭН, переводя устройство в разряд электрических приборов.

Подготовительная работа

Если в наличии будут все необходимые инструменты и материалы, сооружать самодельный автоклав будет проще. Не придется откладывать работу по причине отсутствия каких-то деталей.

Поскольку процедура создания домашнего агрегата для консервирования предполагает работу с металлом, рекомендуется подготовить инструменты, которые помогают нарезать и сваривать металлические конструкции (дрель, болгарка, сварочный аппарат).

Ограничиться одним баллоном не получится. Нужно подготовить и другой материал. В частности, потребуется сталь листового типа с толщиной:

• 5 мм для сооружения горловины;
• 10 мм для крышки и фланца;

Нужно подготовить манометр, термометр, крепежные элементы для их фиксации.

Источник: https://bannye-pechi.postroivsesam.info/novosti/avtoklav-iz-gazovogo-ballona-50-litrov-svoimi-rukami-kak-sdelat-avtoklav-iz-gazovogo-ballona

Автоклав своими руками из трубы. Что нужно для того, чтобы сделать автоклав самостоятельно

Что нужно для изготовления автоклава своими руками мы сейчас узнаем. Во-первых, понадобится газовый баллон или прочная металлическая емкость, например молочная фляга, а во-вторых, ваши умелые руки.

Из газового баллона

Итак, рассмотрим, что нужно для изготовления автоклава своими руками из газового баллона:

• Проделать отверстие сверху газового баллона. Диаметр отверстия должен получиться немного больше диаметра 3х литровой банки;
• К отверстию с помощью сварки прикрепить фланец;
• Сделать металлическую крышку, чтобы ее размер соответствовал размеру фланца, а толщина крышки была не меньше 5 мм;
• В крышку вмонтировать прибор для измерения внутри автоклава давления;
• Вмонтировать штуцер для закачивания воздуха в агрегат;
• Осуществить крепление крышки с помощью болтов, к фланцу прикрепить герметически детали;
• Между фланцем и металлической крышкой поставить резиновую прокладку;
• На дно автоклава изготовить деревянную решетку.

Из молочной фляги

Теперь рассмотрим, что нужно для изготовления автоклава своими руками из молочной фляги.

Такой домашний автоклав потребует некоторые изменения емкости, итак:

• В первую очередь придется усилить дно, чтобы в дальнейшем под давлением избежать выгибания дна фляги, нужно будет укрепить дно стальным кругом;
• Хомутами закрепить цилиндрическую часть металлического бидона;
• Переделать зажимное устройство крышки, потому что обычный крепежный зажим не способен будет выдержать давление. Для этого нужно сделать зажимную пластину максимальной прочности с 6 винтами;
• Установить необходимые приборы: вентиль под насос, термометр, манометр, предохранительный клапан для сброса давления.

Автоклав, сделанный по вышеперечисленным способам достаточно прост в изготовлении, нужно только иметь под рукой дрель и болгарку. К тому же этот агрегат имеет небольшой вес и его удобно транспортировать.

Конструкция у этого устройства разборная, что немаловажно, если, допустим, понадобится заменить какую-либо деталь или же, если решите усовершенствовать свой автоклав.

Ну и, разумеется, самодельный автоклав будет хорошей экономией денег, так как промышленные агрегаты, которые продаются в магазинах, обойдутся намного дороже автоклава, изготовленного самостоятельно.

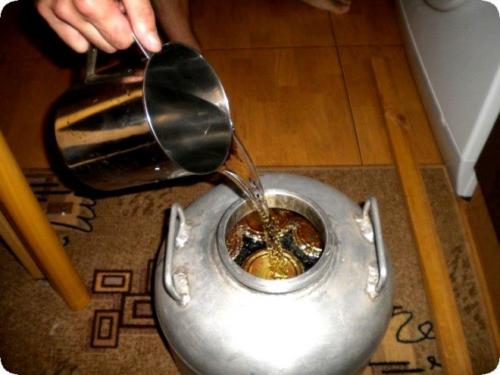

Автоклав своими руками из бидона. Бытовой автоклав из молочной фляги (бидона)

Изготовление полноценного автоклава в домашних условиях из стандартной алюминиевой молочной 25-литровой фляги. Автоклав используется для консервирования продуктов и изготовления тушенки, которую при обычной варке, без создания давления около 3 бар и температуры до 120 градусов, получить невозможно. Используется ограниченный набор инструментов - дрель, болгарка, обычные домашние ручные инструменты. Электросварка не требуется.

Для устройства автоклава необходимо решить 4 проблемы:

1) Усиление днища – оно у бидона плоское, потому, если ничего не предпринять, давление его выгнет пузом. Ставим дополнительный плоский стальной блин, притянутый специальной конструкцией (подробнее внизу)

2) Усиление цилиндрической части бидона стандартными хомутами.

3) Переоборудование прижима крышки – имеющийся штатный механизм прижима-защелки на большое давление не рассчитан. Изготавливаем прочную прижимную пластину с 6-ю винтами.

4) Установка контрольно-измерительных приборов (КИП) и необходимую для автоклава автоматику – термометр, манометр, вентиль под насос, предохранительный клапан с возможностью принудительного сброса давления.

1) Усиление днища

Берем старый колесный диск на 12 дюймов (обычные диски, например, «Жигулей» – не меньше 13 дюймов, а на 12 – это от «Оки» и маленьких «Daewoo», диски на трех болтах). Распускаем диск вдоль на три части, как указано на рисунке, чтобы получить два обруча-чашки.

Диск колеса 12' и места реза болгаркой.

Обручи ставим навстречу друг другу со дна и с точки сужения фляги. В нижнюю чашку, под дно фляги, вставляем круг из листового металла толщиной 5 мм и диаметром 28,5 см со снятой фаской. Обручи стягиваем шестью стяжками из резьбовой штанги М6.

Дополнительное днище, вставленное в обруч-чашку.

2) Усиление цилиндрической части

Для усиления цилиндрической части фляги берем пять стандартных стальных хомутов 280-300 мм и стягиваем на равном расстоянии друг от друга.

Стягивание цлиндра фляги хомутами

3) Переоборудование прижима крышки

Штатный алюминиевый прижим с защелкой удаляем. Круглую крышку фляги обвальцовываем-обстукиваем по периметру, чтобы резиновая прокладка из-под нее не выдавливалась высоким давлением. Изготавливаем шетигранную или круглую прижимную пластину из достаточно прочного металла с шестью отверстиями Ф10 мм по диаметру 24 см. (Окружность делится на шесть частей как раз откладыванием на ней радиуса 12 см).

Изготавливаем из винтов-петель крючки, отрезая лишнее, чтобы свободно одевались на ручки фляги.

Верхний обруч фляги, изготовленный из литого сплава, похожего на силумин, содержит две ручки и опоры прижимного механизма. 4 точки выхода ручек фляги, а также две точки прижимного механизма как раз образуют правильный шестигранник. В одну опору вставляем болт, а другую немного подтачиваем, чтобы винт-крюк свободно входил в зацеп. В итоге прижимная пластина со свободно навешенными винтами-крючками и гайками-барашками должна свободно одеваться на флягу.

Прижимная крышка с шестью винтами и гайками "барашек"

4) Установка КИП и автоматики

КИП и автоматика автоклава: вентиль насосный, термометр, манометр, предохранительный клапан с кольцом для принудительного сброса давления.

Для подкачки противодавления в начале и конце автоклавирования при помощи насоса, требуется установка вентиля. Здесь применен удлинитель колесный от «Газели», притягивающийся отрезанной верхней частью обычного бескамерного вентиля. Можно также взять длинный латунный вентиль от любого грузового колеса и нарезать на нем резьбу М8, чтобы закрепить его гайками на корпусе автоклава.

Простой автоклав своими руками. Что такое автоклав

На помощь фермеру приходит автоклав — полезнейшее приспособление , которое, по своей сути, является стерилизатором. С его помощью удаётся решить главную проблему любого фермера, связанную с длительным хранением результатов его труда. Стерилизатор позволяет без особых усилий создавать мясные, рыбные, овощные, грибные, фруктовые консервы.

Принцип работы устройства заключается в следующем: создаётся избыточное давление, за счёт которого происходит стерилизация продукции не при температуре кипения, а выше на 20-30 градусов.

Это приводит к гибели всех микроорганизмов и даже тех, которые выживали при точке закипания воды. Таким образом, стерилизация производится согласно промышленным и санитарным нормам. Готовая консервация может много лет храниться при комнатной температуре без вреда для организма и потери потребительских качеств.

Итак, основным предназначением автоклава является стерилизация. Автоклав для домашнего консервирования своими руками позволяет упростить и объединить ряд технологических процессов. Например, можно пропустить стадию предварительной варки всех ингредиентов. Достаточно загрузить в прибор банки со свежими овощами, грибами или мясом, а на выходе получить из него полностью готовую консервацию, рассчитанную на долгое хранение.

Посмотрим процесс изготовления домашних консервов в автоклаве на основе различных видов продукции:

1. Овощи, мясо или другие продукты моют, режут при необходимости, солят и натирают специями.
2. В это же время готовят стеклянные банки различной вместительностью. Их осматривают на предмет наличия повреждений, затем моют и сушат.
3. Продукцию раскладывают по банкам, не заполняя их на 2-3 см от верхней горловины.
4. Банки закатывают машинкой и ставят на поддон внутрь устройства.
5. Резервуар заполняется водой таким образом, чтобы они были покрыты ею не более, чем на 2 см.
6. Крышка герметично закрывается на крепёжные винты.
7. Внутрь приспособления принудительно нагнетают повышенное давление компрессором или любым ручным насосом.
8. Стерилизатор либо включают в электрическую плиту, либо ставят на огонь. По мере нагревания давление в резервуаре будет возрастать.
9. Как только оно достигнет показателя в 2-3 кгс/см2, подогрев в автоклаве отключают. Постепенно температура и давление в резервуаре начнут снижаться.
10. После остывания останется извлечь банки и убрать их на полку.
