Как самому сделать автоклав для домашнего консервирования. Принцип работы – готовка под давлением

Как самому сделать автоклав для домашнего консервирования. Принцип работы – готовка под давлением

Применение бытового автоклава для консервирования позволяет задействовать в домашнем хозяйстве промышленную технологию термообработки любых сырых продуктов. Аппарат, показанный ниже на схеме, представляет собой герметично закрытый металлический резервуар с манометром, клапаном и воздушным вентилем. Он действует одновременно как стерилизатор и кастрюля–скороварка, сводя 2 трудоемких операции к одной.

Технология приготовления консервов взята из инструкции по эксплуатации автоклава белорусского производства, но она справедлива и для самодельных агрегатов:

1. В вымытую стеклянную тару наливается вода на уровень 1—2 см от дна.
2. Начальный пищевой продукт смешивается со специями и прочими ингредиентами согласно рецепту, после чего раскладывается по банкам и сразу закатывается крышками.
3. Баночки устанавливаются на поддон внутрь емкости в несколько рядов (прямо одна на другую). Затем бак наполняется водой до уровня 60—80 мм ниже горловины. При этом крышки последнего ряда посуды должны погрузиться на 1—2 см.
4. Люк автоклава закрывается и привинчивается, затем накачивается насосом через вентиль. Величина избыточного давления внутри камеры должна составлять 1—1.5 Бар (0.1—0.15 МПа).
5. Аппарат подогревается на газовой плите либо другим способом до тех пор, пока давление не возрастет до 3.5—4 Бар. Этот показатель поддерживается в течение определенного времени, нужного для готовности консервы (рыбным шпротам достаточно 20 мин, курице – полчаса, а говяжьей тушенке потребуется не менее 40 мин).
6. Нагрев отключается и емкость остывает до комнатной температуры вместе с банками, после чего воздух стравливается через вентиль и агрегат разгружается.

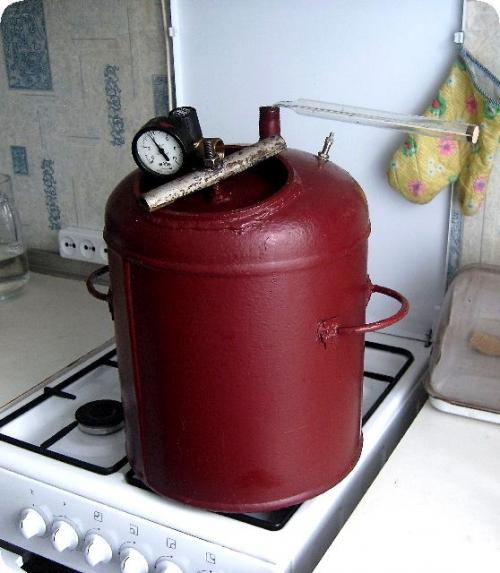

Паровой автоклав своими руками. Самодельный автоклав для заготовки консервации – чертежи и пошаговая сборка

Автоклав – это устройство, активно используемое для домашнего консервирования своими руками. Оно позволяет использовать промышленную технологию термообработки сырых продуктов под давлением. В результате срок хранения домашних консервов заметно увеличивается. Но стоимость заводских автоклавов слишком высока, поэтому приобрести их может не каждый. Для экономии средств можно собрать автоклав самостоятельно по готовым чертежам и схемам.

Принцип работы устройства

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций: быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор.

Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешивают, закладывают в банку и сразу же закатывают крышками. Дальнейшие действия будут проводиться уже с автоклавом:

1. Подготовленные банки устанавливают на специальный поддон.
2. Бак заполняют водой так, чтобы она не доходила до горловины самодельного автоклава на 60-80 см (при этом важно обратить внимание на то, чтоб крышки самого верхнего ряда банок были погружены на 1-2 см).
3. Крышка устройства надежно закручивается.
4. Закачивают через вентиль воздух, чтобы получить давление около 1,5 Бара.
5. Загруженное банками устройство начинают нагревать, отслеживая показатели давления.
6. Как только манометр укажет на давление в 3,5 – 4 Бара, газ прикручивают, чтобы обеспечить удержание таких показателей давления на протяжении от 20 до 40 минут (за это время успевают приготовиться рыбные, овощные консервы и мясная тушенка).
7. По истечении указанного времени газ выключается, автоклав отставляют в сторону до полного остывания.
8. Через вентиль стравливают воздух, аппарат открывают и извлекают готовые консервы.

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях этот показатель не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара она увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы.

Основа самодельного автоклава

За основу рекомендуется взять газовый баллон. Он обладает характеристиками, которые отлично подходят для такого агрегата, как самодельный автоклав:

• стенки баллона достаточно прочные, их толщина составляет не менее 3 мм;
• цилиндрическая форма, которая является идеальной для данного устройства.

Если в наличии нет газового баллона, а отказываться от идеи создать собственный автоклав не хочется, можно за основу взять корпус других изделий:

• огнетушителя;
• воздушного ресивера, позаимствованного с грузового транспорта или железнодорожного вагона;
• молочного бидона;
• толстостенной трубы подходящего диаметра из нержавейки или черного металла.

При выборе двух последних вариантов (из фляги или толстостенной трубы) придется дополнительно побеспокоиться об укреплении дна конструкции. Если не сделать его массивным, при нагревании конструкции под большим давлением дно просто выдавит. Эта нежелательная ситуация сведет все усилия по изготовлению консервации к нулю и испортит все заготовки.

Если принято решение создать автоклав из газового баллона, рекомендуется остановить выбор на емкости объемом в 24 литра. Ее будет вполне достаточно для одновременной загрузки 14 полулитровых банок. Литровых банок войдет меньше, около пяти штук.

Газовый баллон на 50 литров позволит вместить гораздо большее количество банок, но такой массивный агрегат не будет удобным в использовании. Его сложно будет ставить на плиту и контролировать давление.

Если же очень хочется иметь такой огромный автоклав, умельцы монтируют в него ТЭН, переводя устройство в разряд электрических приборов.

Подготовительная работа

Если в наличии будут все необходимые инструменты и материалы, сооружать самодельный автоклав будет проще. Не придется откладывать работу по причине отсутствия каких-то деталей.

Поскольку процедура создания домашнего агрегата для консервирования предполагает работу с металлом, рекомендуется подготовить инструменты, которые помогают нарезать и сваривать металлические конструкции (дрель, болгарка, сварочный аппарат).

Ограничиться одним баллоном не получится. Нужно подготовить и другой материал. В частности, потребуется сталь листового типа с толщиной:

• 5 мм для сооружения горловины;
• 10 мм для крышки и фланца;

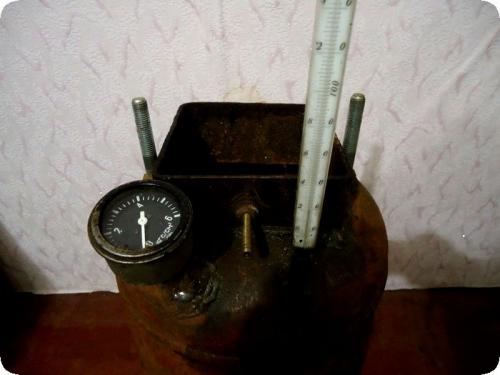

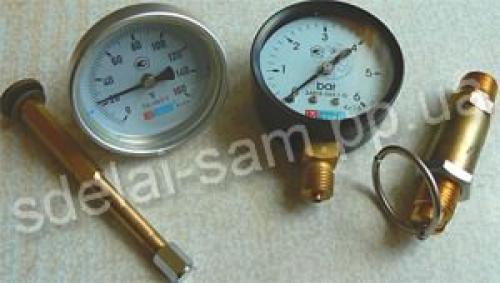

Нужно подготовить манометр, термометр, крепежные элементы для их фиксации.

Устройство автоклава для домашнего консервирования. Принцип работы автоклава для домашнего консервирования

Принцип действия автоклава заключается в стерилизации содержимого банок при высоком давлении, которое дает возможность поднять температуру в емкости выше 100 градусов. Разобраться, как работает автоклав для домашнего консервирования тушенки, не составит труда. В основе его действия лежат известные законы физики. В герметично закрытой емкости с водой и банками при нагреве давление постепенно повышается. В пар преобразуется только небольшое количество воды и она прогревается сильнее, не испаряясь полностью.

Далее в этой статье мы расскажем, как работает автоклав для консервирования, что требуется для приготовления вкусных и безопасных домашних заготовок.

Устройство автоклава для домашнего консервирования

Аппарат представляет собой герметично закрывающуюся емкость, снабженную клапанами для регулирования давления воздуха и аварийного сброса пара. В крышке предусмотрены гильзы для установки манометра и термометра. Как устроена та или иная модель, зависит от производителя. Принцип работы и схема автоклава имеются в его паспорте, но в большинстве случаев конструкция стандартная. Разобраться в принципе работы и устройстве автоклава для домашнего консервирования вполне по силам каждой домохозяйке.

Работа с автоклавом: пошаговая инструкция

Использование автоклава не представляет сложности, достаточно соблюдать ряд простых правил. Уже после первого применения оборудования для консервации они станут привычными.

Этапы работы:

• Подготовьте продукты согласно рецепту, разложите их по банкам. Закройте крышками подготовленные банки (закатайте ключом или используйте твист-офф, которые закручиваются руками).
• Залейте воду и загрузите банки в один или несколько рядов в зависимости от их количества и размера (во втором случае желательно использовать дополнительное фальш-дно), закройте крышку.
• Нагревайте емкость на плите или с помощью ТЭНа на высокой мощности до тех пор, пока температура не достигнет 120 градусов. Затем уменьшите мощность нагрева и стерилизуйте домашние заготовки в течение указанного в рецепте времени.
• Выключите нагрев, оставьте автоклав остывать не менее, чем на час. Затем откройте крышку и аккуратно выгрузите его содержимое.

Разобраться в принципе приготовления домашней консервации и другие блюда вам помогут видео-рецепты от нашей компании, собранные на ютуб-канале. Например, посмотрите приготовление тушенки из лосятины нашим постоянным экспертом.

Автоклав из нержавейки своими руками. Что такое автоклав

На помощь фермеру приходит автоклав — полезнейшее приспособление , которое, по своей сути, является стерилизатором. С его помощью удаётся решить главную проблему любого фермера, связанную с длительным хранением результатов его труда. Стерилизатор позволяет без особых усилий создавать мясные, рыбные, овощные, грибные, фруктовые консервы.

Принцип работы устройства заключается в следующем: создаётся избыточное давление, за счёт которого происходит стерилизация продукции не при температуре кипения, а выше на 20-30 градусов.

Это приводит к гибели всех микроорганизмов и даже тех, которые выживали при точке закипания воды. Таким образом, стерилизация производится согласно промышленным и санитарным нормам. Готовая консервация может много лет храниться при комнатной температуре без вреда для организма и потери потребительских качеств.

Итак, основным предназначением автоклава является стерилизация. Автоклав для домашнего консервирования своими руками позволяет упростить и объединить ряд технологических процессов. Например, можно пропустить стадию предварительной варки всех ингредиентов. Достаточно загрузить в прибор банки со свежими овощами, грибами или мясом, а на выходе получить из него полностью готовую консервацию, рассчитанную на долгое хранение.

Посмотрим процесс изготовления домашних консервов в автоклаве на основе различных видов продукции:

1. Овощи, мясо или другие продукты моют, режут при необходимости, солят и натирают специями.
2. В это же время готовят стеклянные банки различной вместительностью. Их осматривают на предмет наличия повреждений, затем моют и сушат.
3. Продукцию раскладывают по банкам, не заполняя их на 2-3 см от верхней горловины.
4. Банки закатывают машинкой и ставят на поддон внутрь устройства.
5. Резервуар заполняется водой таким образом, чтобы они были покрыты ею не более, чем на 2 см.
6. Крышка герметично закрывается на крепёжные винты.
7. Внутрь приспособления принудительно нагнетают повышенное давление компрессором или любым ручным насосом.
8. Стерилизатор либо включают в электрическую плиту, либо ставят на огонь. По мере нагревания давление в резервуаре будет возрастать.
9. Как только оно достигнет показателя в 2-3 кгс/см2, подогрев в автоклаве отключают. Постепенно температура и давление в резервуаре начнут снижаться.
10. После остывания останется извлечь банки и убрать их на полку.

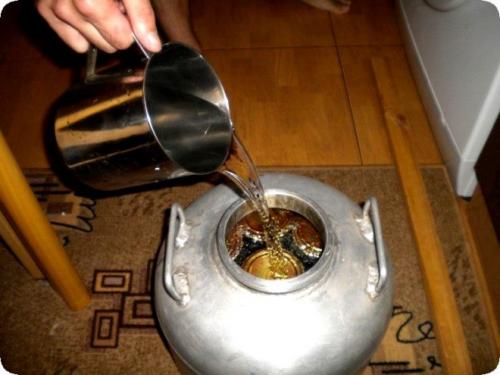

Автоклав своими руками из бидона. Автоклав из молочного бидона

Изготовить автоклав в домашних условиях можно и из молочного бидона на 25 литров. Для это понадобится дрель, болгарка, слесарный инструмент, а вот сварка при этом способе не используется. Работа по переделке бидона включает несколько этапов.

• Усиление днища бидона . Поскольку оно у бидона плоское, то при давлении его выгнет. Для усиления используют плоский блин со специальным креплением. Берут автомобильный диск на 12 дюймов (это диски от небольших машин – Оки, например – с тремя болтами). Диск разрезают на три части так, как указано на рисунке – так, чтобы получилось две чашки в виде обруча. Их ставят друг навстречу другу на дно и на место сужения бидона в верхней части. В нижнюю чашку круг из металла диаметром 28,5 и толщиной 5 мм. На круге снимают фаску. Далее оба обруча стягивают шестью прутами-распорками из резьбовой штанги М6.

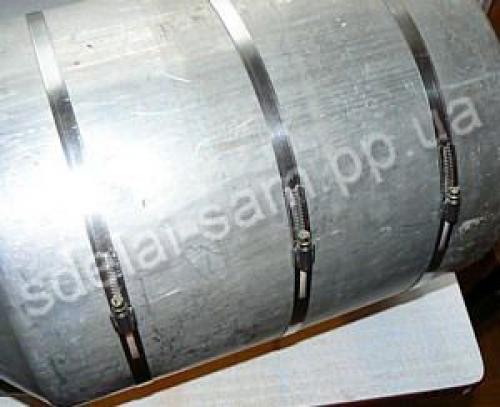

• Усиление цилиндрической части. Эту часть бидона также необходимо укрепить и делают это с помощью пяти стальных хомутов диаметром 280-300 мм. Их располагают на равном расстоянии друг от друга и крепко затягивают.

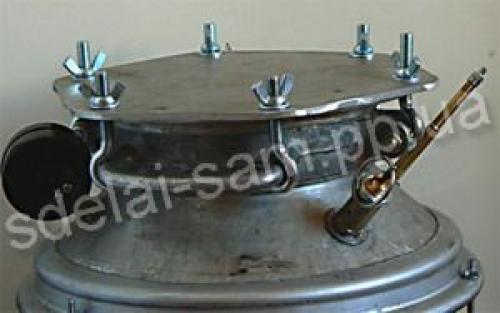

• Переделка прижима крышки. Поскольку штатный механизм защелки крышки на большое давление не рассчитан, его надо удалить и сделать другую конструкцию. Круглую крышку бидона надо обвальцевать (обстучать) по периметру. Это делается для лучшего закрепления резиновой прокладки, которая под воздействием высокого давления может выдавиться наружу. Далее изготавливают круглую или шестигранную прижимную пластину с шестью отверстиями диаметром 10 мм, расположенных на равных углах друг от друга, и диаметром 24 см.



  Из винтов в виде петель делают крючки, которые должны свободно надеваться на ручки обруча бидона.

  Верхний обруч изготавливают с двумя ручками и опорой прижимного механизма, которые и образуют шесть точек закрепления крючков. Прижимная пластина с навешенными крючками должна свободно надеваться на бидон.

• Установка манометра и другой автоматики. На самодельный автоклав необходимо установить манометр, термометр, предохранительный клапан для принудительного сброса давления, а также вентиль под насос.

  Для подкачки противодавления необходим вентиль. В данном примере взят колесный удлинитель от «Газели», который притянут отрезанной верхней частью бескамерного вентиля. Также можно использовать вентиль от камеры любого грузового автомобиля с нарезанной резьбой м8 и закреплением на корпусе автоклава гайками.



  Манометр необходим со шкалой до 6 бар, поскольку рабочий диапазон автоклава составляет 0,3,5 бара. Термометр применен со шкалой до 160 градусов, поскольку рабочие температуры составляют 0-120 градусов.

  При повышении давления в автоклаве необходим предохранительный клапан. Можно использовать клапан пневматической системы тормозов автомобиля марки ЗИЛ-130. Его необходимо доработать и внести следующие изменения в конструкцию:

  • Кончик подвижного штока клапана расплющивают и проделывают в нем отверстие под кольцо, которое будет служить для оттягивания штока и принудительного стравливания давления.
  • Пружину штока необходимо заменить на более слабую, поскольку клапан в оригинале рассчитан на давление в 10 бар, а в данном случае необходимо около четырех бар.
  • Шарик клапана притирают плотнее, чтобы он надежнее работал при малых давлениях.

Автоклав чертеж. Автоклав своими руками

Приветствую всех любителей рыбалки, охоты и активного отдыха на природе. Проблема переработки и сохранения рыбы, мяса, природных даров всегда остро стоит перед многими из вас и поэтому большая часть улова или добычи, просто раздается родственникам или знакомым.

А как было бы здорово достать баночку самодельных консервов из рыбы, зеленого горошка или того же мясного паштета приготовленных своими силами в собственном аппарате под названием автоклав.

Для любителей активного отдыха на природе, мы уже описывали простые приспособления в статьях Коптильня из пленки по походному копчению рыбы и приготовление рыбных консервов в посту Автоклав на рыбалке . Но это все любительские, если так можно выразиться временные самоделки, не предназначенные для постоянного использования.

Совсем недавно ко мне в руки попали профессионально выполненные чертежи, по изготовлению автоклава из стандартного газового баллона, не откладывая это дело в долгий ящик, решил сделать электронное руководство, которое так и называется: Автоклав своими руками , которое вы можете скачать по ссылке ниже.

Для тех, кто не знает, что такое автоклав повторю, это устройство, предназначенное для консервирования и стерилизации в домашних условиях пищевых продуктов, таких как мясо, рыба, фрукты и овощи. Если вы не хотите сделать автоклав сами, то всегда его можно купить или заказать через интернет.

Что же находится в данном руководстве?

Самодельный автоклав для тушенки. Автоклав из газового баллона для домашнего консервирования — своими руками

На дворе осень и многие занимаются заготовкой своих любимых консервов у рыбаков также открылся лов щуки и других ценных пород рыб.
Также многие сейчас сезонно держат всевозможную скотину свинюшек,курочек,бычков и прочую живность.
Также в лесу открылся сбор грибов дозревают последние самые позднеспелые сорта различных овощей.
Так к чему я всё это, это всё нужно как-то сохранять готовить из всего этого всевозможные консервы,салаты,тушенку, а для этого конечно же лучше использовать автоклав редкий человек который занимается всякими заготовками не мечтает о нём.

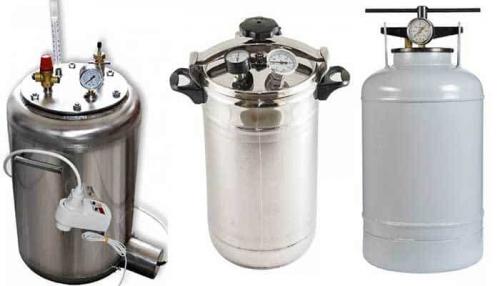

Но цена заводских моделей достаточно высока и конечно же многим простым смертным просто не по карману.

Но наш русский народ в силу своей изобретательности и выживаемости во всех условиях которые только возможно, естественно стал изобретать свои собственные методы по изготовлению этого прекрасного агрегата своими руками.

Согласитесь заготовить сразу же 20 банок грибов или какого-либо другого салата практически за несколько часов достаточно большое подспорье в заготовках на зиму.

Как раз автоклав может помочь нам в домашнем консервировании консервов и тушенки.
Давайте разберемся из чего же можно сделать естественно своими руками автоклав.
Конструкций данного аппарата достаточно много, его делают из скороварки  можно сделать из куска нержавеющей трубы подходящего диаметра естественно нужно будет наложить сверху снизу флянец но это уже детали.
Также автоклав можно сделать из молочного бидона и прочих прочих железяк подходящего объема и толщиной стенок чтобы держать немаленькое давление.

Как сделать автоклав для домашнего консервирования своими руками

Наш стерилизатор мы будем изготавливать из газового баллона, для того чтобы делать вкусные консервы на зиму да и не только на зиму их можно употреблять практически сразу как они остынут.
Уверен за уши не оттянешь.

Для приготовления автоклава своими руками нам потребуются следующие материалы

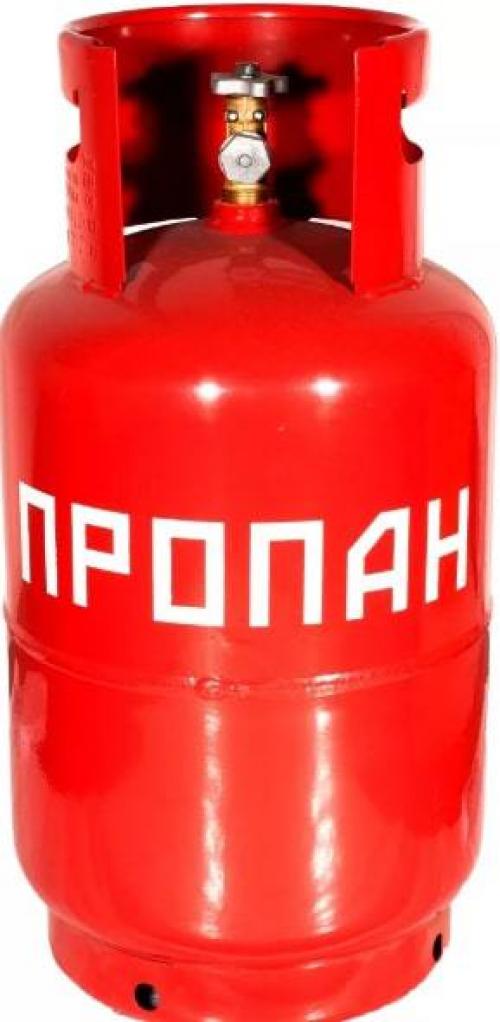

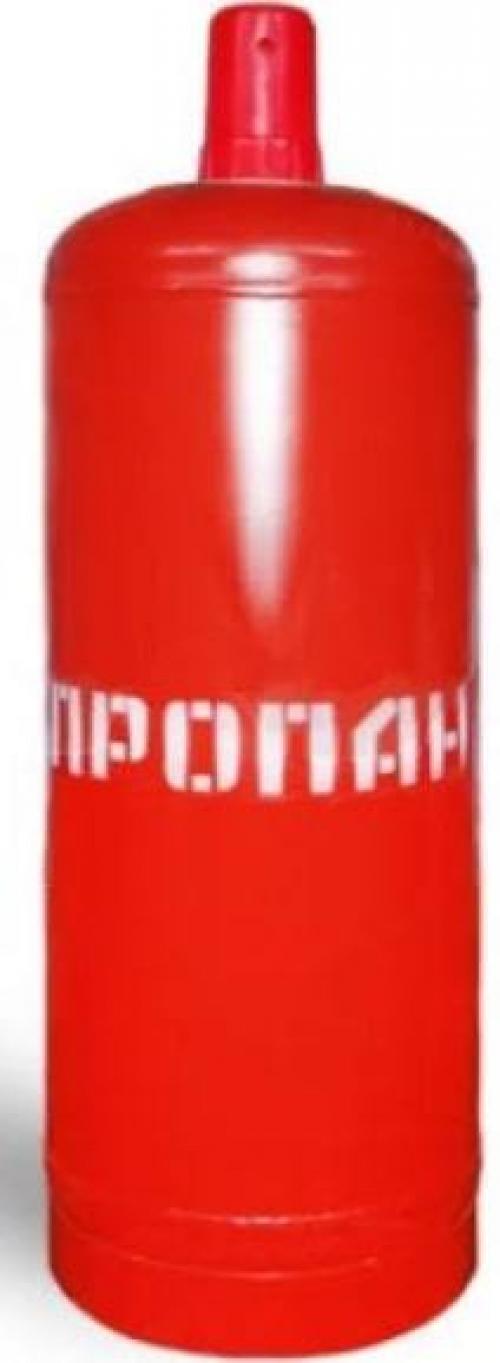

Газовый баллон размер можете выбрать какой вам больше понравится их на самом деле великое множество

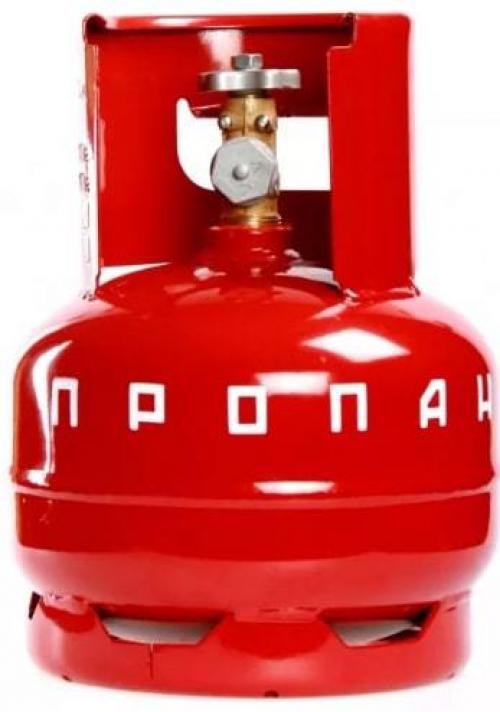

5 литровый

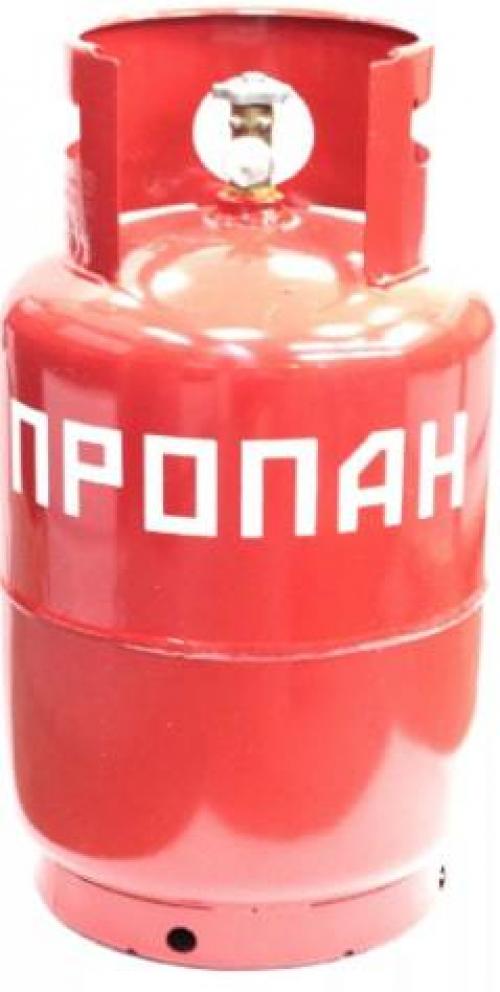

12 литровый

24 литровый

50 литровый

Из личного опыта могу посоветовать выбрать 24 литровый, его можно взять куда-нибудь с собой например на рыбалку и приготовить там консервы.

Найти газовый баллон для таких целей можно в чермете покупка обойдется в бросовую сумму порядка 100 руб.

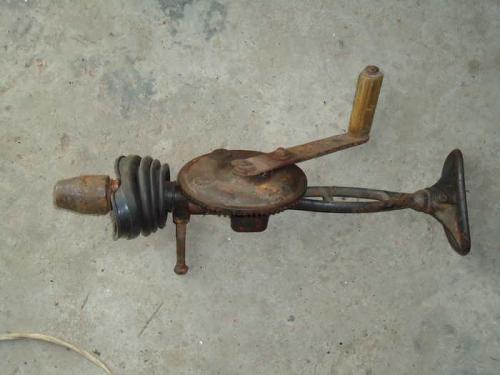

Далее нам потребуется дрель==== советую взять не электрическую ручную  любой конструкции например такую.

На патрон наденем пыльник от автомобиля, для того чтоб газ который возможно есть он под давлением и может попасть в глаза,а пыльник нас защитит.

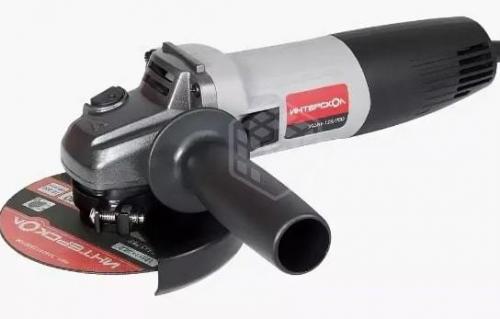

Необходима болгарка

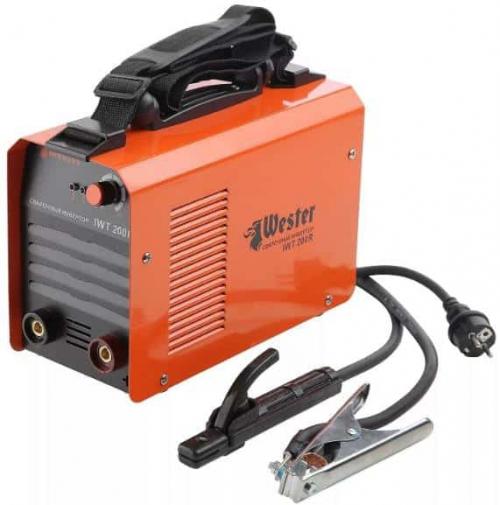

Сварочный аппарат

Ну и в заключении конечно же потребуется золотые руки и голова.

Изготавливать  будем следующим образом:

Возьмем газовый баллон 24 литровый считаю эту емкость оптимальной.

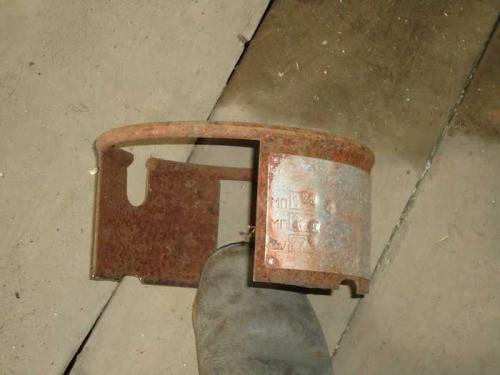

Спилим болгаркой верхнюю часть которая называется ручкой она нам не понадобится.

Так как смесь которая находилась в данном сосуде была взрывоопасной и достаточно агрессивной её нужно оттуда удалить.

Не подумайте что данный процесс очень сложен он несложен, но потребует немного смелости но у русского человека этого навалом.

Пропан-бутановая смесь которая находилась внутри достаточно плохо покидает емкость и практически всегда остаются какие-то следы даже самые маленькие на очень большой промежуток времени внутри поэтому с гарантией убрать их от туда можно водой.
Методом вытеснения газовой смеси обычной водой для этого нам нужно заполнить баллон полностью водой.

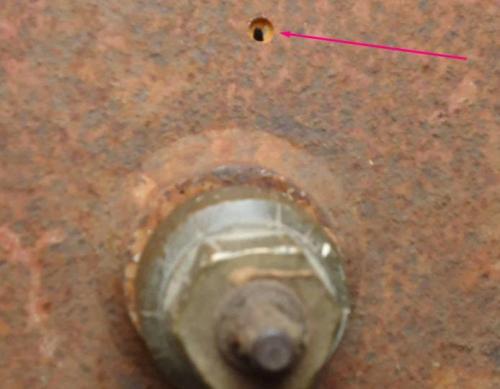

Если газовый кран сломан то нам придется просверлить дырку той самой ручной дрелью непосредственно в стенке баллона.

Не волнуйтесь никаких взрывов мы не планируем, а если быть точным они невозможны если конечно не пользоваться электрическими инструментами то есть электродрелью нужно использовать именно ручную дрель различной конструкции  коловорот или вот такую.

Дырку в стенке просверлили дальше приступаем к следующему пункту.

Если есть остатки газа то значит сливаем его на открытом воздухе желательно в дали от открытого огня лучше всего это делать где-нибудь в лесу или в поле он просто испарится и всё.

Остатки крана как правило бронзовые и не дают искры даже если их пилить болгаркой конечно дырку которую мы просверлили нужно предварительно чем-то заткнуть.

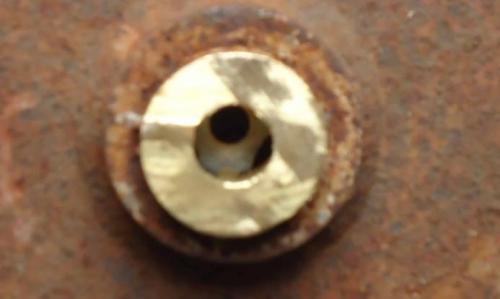

Спиливаем бронзовый кран у самого баллона если не удалось его отвернуть.
Теперь всё просто у нас есть два отверстия для залива воды,достаточно толстое и для выхода воздуха которое мы просверлили.

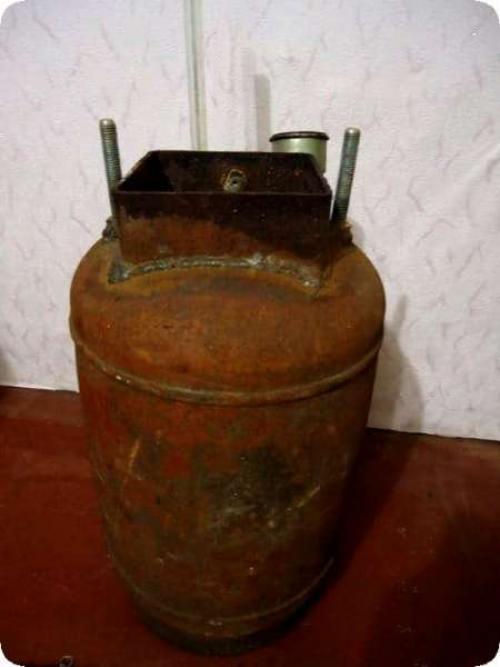

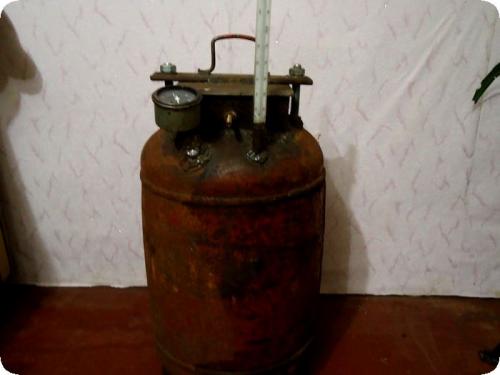

Автоклав своими руками из кастрюли. Процедура изготовления

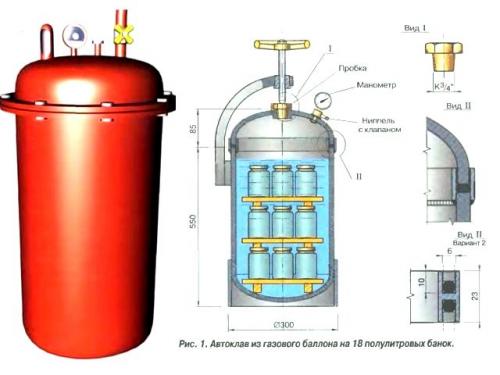

Первоначально рекомендуется внимательно изучить чертежи, чтобы процесс создания стал понятным, не была упущена ни одна мельчайшая деталь.

Первый этап практической работы предполагает проведение разборки баллона, который нужно выполнять, придерживаясь таких правил:

• выкрутить вентиль;
• поставить баллон вертикально;
• заполнить его водой;

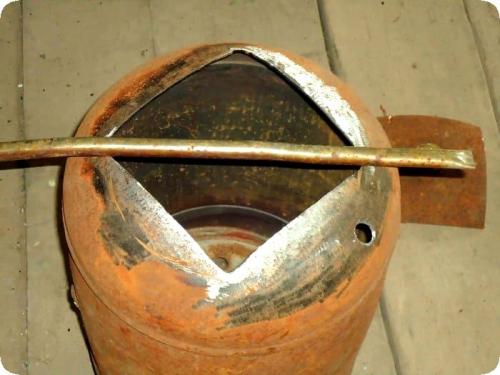

• вырезать отверстие (проем) в форме квадрата для горловины;



• высверлить отверстия, в которые будут вмонтированы воздушный вентиль, штуцер термометра.

Поскольку в баллоне продолжает присутствовать газовый запах, рекомендуется пропалить емкость паяльной лампой, горелкой или же на костре, чтобы полностью избавиться от него.

Следующим этапом предстоит сборка всей конструкции. Действия рекомендуется выполнять, четко следуя инструкции:

• железные полосы приваривают друг к другу, создавая поддон;
• из прочного металла толщиной не менее 5 мм создают горловину, приваривают ее к баллону;



• вырезают фланец, приваривают его к горловине;
• вырезают крышку, в ней просверливают отверстия для установки патрубка манометра и болтов (детали скрепляют струбцинами) ;
• к люку приваривают резьбовой штуцер;



• на люке монтируют предохранительную систему;
• устанавливается вентиль, обеспечивающий закачку воздуха;



• из резины создают прокладку, подстраиваясь под размеры фланца.

На этом процесс создания автоклава завершается. Рекомендуется обратить внимание на место расположения дополнительных конструкций на крышке автоклава. Группа безопасности может быть размещена в любом месте, в том числе и сбоку. Воздушный вентиль нельзя располагать, где угодно. Он обязательно должен находиться выше уровня воды.

Процесс создания автоклава своими руками для домашнего консервирования требует больших усилий и особых навыков, в том числе работы с болгаркой и сварочным аппаратом. Однако эти усилия и время будут затрачены не зря. Самодельный автоклав порадует своей безупречной работой, освободит от выполнения трудоемких задач.
