Баня – это не только помещение. Большое значение имеет печь. От того, насколько удачно она подобрана, зависит качество пара, время, которое потребуется на прогрев помещения, количество необходимого для этого топлива и, в конечном итоге, то удовольствие, которое вы получите, посещая баню.

Ассортимент готовых печей и котлов для бани на сегодняшний день очень велик. Что касается стоимости, то она сильно различается. К бюджетным вариантам можно отнести печи для бань производства и «Ермак».

Любителями бани эксплуатируется большое количество самодельных печей, которые, при наличии небольшого строительного опыта, можно изготовить самому. Самый простой и дешевый вариант – изготовить печь для бани из отрезка трубы. К тому же он требует минимума навыков. Необходимо только уметь пользоваться сварочным аппаратом. Если это не ваш «конек», необходимо обращаться к специалисту. В этом случае необходимо все хорошенько подсчитать, так как есть вероятность, что стоимость материала + стоимость работы, превысят цену готовой печи.

Горизонтальная печь из трубы

Если вы планируете изготовить печь для горизонтальной установки, то имеет смысл ознакомиться с чертежами и схемами печей «Жара», в основе которых лежит труба с толщиной стенки от 8 до 10 мм.

Чертежи и схемы печей «Жара»

Не исключено, что после определенных подсчетов вы решите купить готовую печь. Некоторые модели готовых банных печей стоят не так уж и дорого. К примеру печка-каментка «Жара-стандарт 500» стоит меньше 14 тыс. рублей (без учета стоимости дымохода и камней).

Вертикальная печь из трубы

Для примера возьмем вариант вертикально устанавливаемой печи из трубы, который мы нашли в Интернете.

Печь для бани из трубы с дожигом. Преимущества и недостатки печей из трубы

Среди основных технических требований, которые предъявляются к материалам для изготовления банных печей, прежде всего, я бы выделил жаростойкость, высокую механическую прочность, долговечность и высокую коррозионную устойчивость, способность выдерживать резкие перепады температуры, а также высокое значение теплоемкости и теплопроводности.

Несмотря на то, что черный металл нельзя считать абсолютно устойчивым против коррозии, по всем остальным показателям, стальная толстостенная труба диаметром 500-600 мм, в данном случае является наиболее приемлемым вариантом, и далее я постараюсь доступно объяснить, почему:

1. Черный металл обладает достаточной механической прочностью, хорошо выдерживает многократные значительные перепады температур, а кроме того, имеет низкий коэффициент линейного теплового расширения и высокий коэффициент теплопередачи;

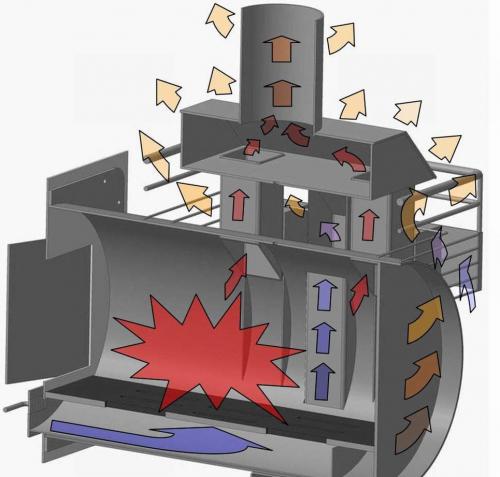

Схема распределения тепловых потоков в горизонтальной каменке.

1. За счет большой толщины стенок (не менее 8 мм), такая печь обладает достаточной теплоемкостью, поэтому какое-то время может сохранять тепло даже после прогорания топлива, а кроме того, толстостенная труба не так быстро разрушается под действием водяной и температурной коррозии, поэтому, при грамотной эксплуатации, сможет прослужить не один десяток лет;
2. Благодаря круглому внутреннему сечению трубы, боковые стенки и свод топочного отделения имеют цилиндрическую или куполообразную форму, что обеспечивает максимально эффективное распределение и отбор тепла от горящего топлива, и способствует созданию хорошей естественной тяги в печи;

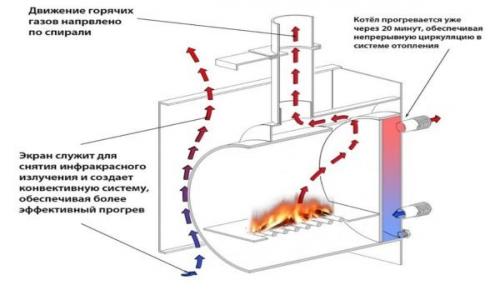

Распределение тепловых потоков в горизонтальной печи с вторичной камерой и водяным баком на задней стенке.

1. Изготовление каменки из круглой трубы позволяет свести к минимуму количество прямых углов и общую протяженность сварных швов, которые, как известно, являются самым первым очагом образования коррозии , а также наиболее вероятным местом утечки дыма и угарного газа в помещение при отсутствии нормальной тяги в дымоходе;
2. Несмотря на то, что в настоящее время цена черного металла существенно возросла, такой вариант по-прежнему остается наиболее дешевым. К тому же, я считаю, что не обязательно покупать на металлобазе новую стальную трубу как товарное изделие, а попытаться поискать подходящий отрезок б/у на пунктах приема вторчермета, или же договориться купить по сходной цене у прораба, непосредственно на месте проведения строительных работ или прокладки магистральных трубопроводов.

Если труба имеет один прямой сварной шов, ее нужно установить так, чтобы он был направлен вниз, в сторону поддувала.

Для изготовления банной печи я советую попытаться найти горячекатаную бесшовную трубу, однако как вариант, можно также использовать электросварную прямошовную трубу с одним продольным швом по осевой линии.
Более дешевые спиралешовные трубы с винтовым сварным швом, я не рекомендую использовать для этих целей, поскольку при сильном нагреве они могут деформироваться.

Печь для бани из трубы 530 горизонтальная. В чем преимущества горизонтальных банных печей из трубы:

• за счет особенностей состава стали имеет устойчивость к высоким температурам;
• баня прогревается достаточно быстро до максимальной отметки 90 градусов (естественно, это зависит и от температуры на улице, зимой прогрев дольше);
• по сравнению с заводскими печами, приобретение материалов не потребует высоких затрат;
• при соблюдении всех нюансов работы и качественного результата печь прослужит очень долго (более 15 лет);
• конструкция из металла имеет небольшой вес и не потребует возведение фундамента, в отличие от альтернативного варианта – печи, сделанной из кирпича.

Наряду с вышеперечисленным, у металлических изделий имеются и недостатки:

• печь нуждается в постоянном подтапливании – быстро остывает;
• если баня имеет большую площадь, то она нагревается неравномерно. Правда, эту проблему можно легко решить, установив несколько печей.

Далее – пошаговая инструкция изготовления горизонтальной печи своими руками . Фото помогут лучше разобраться в технологии работы.

Самое главное, перед началом всех работ необходимо убедиться, что трубу для банной печи вы используете качественную, на которой отсутствует коррозия. В противном случае горизонтальная печь долго не прослужит. Рассмотрим основные этапы:

сначала необходимо приготовить для работы трубу, диаметр которой не менее 0,5 метра, а длина – 0,8 метра

Края трубы важно сделать ровными;
подготовить лист метала толщиной от 10 до 12 мм. Из него делаем колосниковую площадку

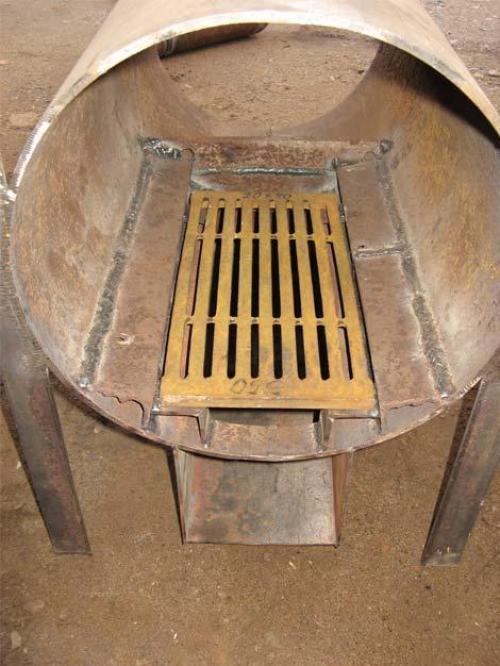

Она выглядит как прямоугольник размером 80х40 см. В площадке необходимо сделать прорезь и закрепить к нему прутки. Можно применить промышленные колосники;
затем колосниковую площадку необходимо приварить к стенкам внутри трубы;
для увеличения срока эксплуатации данного изделия нужно проследить, чтобы шов трубы оказался непосредственно под площадкой;
далее следует изготовить торцовые стенки из листового металла. Впоследствии он должен выглядеть как прямоугольник с закругленным верхом. Ширина – 60 см, длина детали – 70 см;
в фасаде вырезаем 2 прямоугольника, которые будут дверцами поддувала и топочной камеры ;
после делаем заднюю стенку также в виде прямоугольника размером 70х90 см. При этом верхняя часть стенки будет выполнять функцию ограничителя для каменки, расположенной снаружи;
к трубе нужно приварить фасад и заднюю стенку;
снаружи нашего почти законченного изделия необходимо сделать сварку переднего ограничителя каменки, который снизу должен будет повторять контуры трубы, а сверху – контуры задней стенки;
в верхней части корпуса вырезаем отверстие размером 15х15 см. Над ним монтируем свод печи из листового металла с отверстием для дымохода. Отверстие должно быть сдвинуто на 10-15 см к фасаду;
после этого непосредственно к своду нужно выполнить сварку дымовой трубы;
для того чтобы увеличить стенки каменки, к ограничителям необходимо наварить решетки, высота которых 15-20 мм;
следующее действие – непосредственно выполнение монтажа дверей зольника и топочной камеры;
к задней части изделия надо приварить полку для водонагревательного бака. Размер полки зависит от размера бака;
завершающий этап – конструкцию нужно будет обработать шлифовальным кругом, чтобы очистить от ржавчины. Если есть желание, готовую печь покрываем термостойкой полимерной краской и протапливаем.

Печь для бани из трубы 530 горизонтальная чертеж. Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
8. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
9. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
10. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
11. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
12. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.
