Супер Твердо топливный котёл из газового баллона.. Современные отопительные котлы на дровах
Традиционные твердотопливные котлы, работающие на дровах, считаются самыми известными среди аналогичных устройств. Они имеют обычную конструкцию из топочной камеры большого объема и чугунного теплообменного аппарата.
Их основными преимуществами являются простой тепловой цикл работы и энергетическая независимость. Можно также подключить газовый котел к баллону с пропаном, если дополнительным топливом будет выступать сжиженный газ, а в комплекте к твердотопливному котлу будет находиться специальная горелка для газа или даже масла, когда потребуется отрабатывать отходы ГСМ.
Тем не менее, у них есть и существенный недостаток, небольшой период работы с одной загрузкой топлива не более 3-4 часов, кроме того они никогда не выполняются настенными.
Пиролизные твердотопливные отопительные агрегаты — предназначены для работы на дровах преимущественно твердых пород. Такие источники отопления укомплектованы двумя камерами сгорания, в первой протекает первичное горение с дефицитом кислорода, который запускает процесс пиролиза с генерацией газа. Во второй пиролизный газ догорает, что повышает КПД котла до 90% и время работы на одной засыпке до 8 часов.
Дровяные котлы длительного горения — предназначены для работы на любом пиломатериале, время работы с одной загрузкой топлива от 12 часов до нескольких дней.
Подобный эффект достигается за счет специальной камеры сгорания, в которой организован процесс верхнего горения, в результате чего дрова медленно тлеют. Продлевает время работы большой топочный объем, способный загрузить порядка 50 кг дров.
Печь длительного горения на угле своими руками. Принцип горения топлива
Угольная печь длительного горения работает несколько иначе, чем стандартные твёрдотопливные котлы, к которых в первую очередь происходит сгорания самих поленьев и только после этого самих приролизных газов.
Интересно знать: стандартные печи длительного горения для дома, температура нагрева в которых несколько ниже, нежели в угольных, преимущественно состоят из двух основных отсеков. Кирпичные, стальные и чугунные камины работают по следующему принципу: в первой камере топливо превращается в золу и газы, во второй выработанные газы продолжают нагревать сам агрегат и соответственно помещение.
Печи для дома на угле работают по следующему принципу- больше всего подвержен нагреву именно верхний слой, меньшая температура наблюдается на выходном канале. Эффективность такого отопительного агрегата в первую очередь заключается в том, чтобы топочный отсек был достаточно большой и мог вмещать большое количество угля. Также кирпичные камины должны иметь более толстые стенки топливного отсека и не такой длинный дымоход, как например, в стандартных самодельных каминах длительного горения для дома, подробней ознакомиться с которыми вы можете в
Пристенная стальная модель, оборудована небольшой топливной камерой

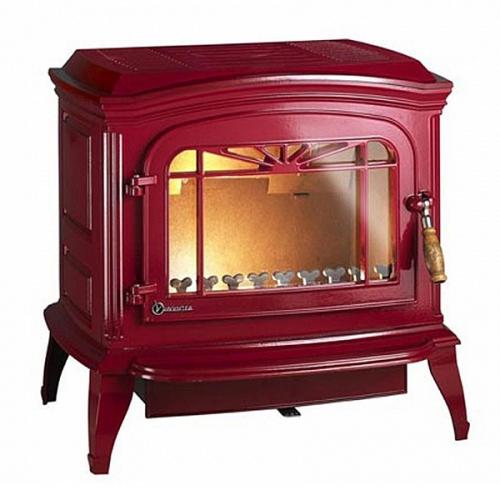

Печь представлена в красном оттенке и оборудована датчиком по контролю за температурой и давлением
Твёрдотопливная печь с закрытой топочной камерой круглой формы
Важно: печь длительного горения на угле, видео о которой вы можете просмотреть в данной статье, будет иметь более высокий КПД в том случае, если вы установите в саму конструкцию дутьевый вентилятор, который обеспечит качественную принудительную направленность воздушных масс в топливную камеру. Если же ваш камин собран из кирпича, вам понадобится максимально улучшить уровень работы тяги. Для этого оборудуйте очаг поддувалом, продумайте конструкцию дымоходной системы.
Печи на угле своими руками также требуют наличия специального места, а в идеале помещения, в котором будет храниться уголь. Важно чтобы выбранное пространство имело подходящую температуру, имело низкий уровень влажности. Также не рекомендуется хранить уголь больше одного года, так как со временем в топливе начинает слеживаться антрацит.
К недостаткам угольной печи для дома, следует отнести то, что в процессе эксплуатации, пространство легко и быстро загрязняется, предметы, мебель пачкаются. Именно поэтому для установки своими руками данного отопительного агрегат, рекомендуется найти отдельное помещение или огородить данный участок, оборудовать его легко моющимися поверхностями.
Котел длительного горения в гараж. Виды дровяных котлов для обогрева гаража
Дровяной котел для гаража или автосервиса, предлагают купить несколько десятков отечественных и зарубежных производителей. Чтобы облегчить выбор, все отопительное оборудование классифицируют по используемому принципу горения и способу нагрева помещения. В отношении сжигания дров, существует два вида котлов:
- Классический твердотопливный агрегат – горение осуществляется таким же способом, как в обычной печи. Имеет большой расход топлива. Скорость сгорания дров 3-4 часа. Котел требует постоянного поддержания огня в топке. После сгорания дров, быстро остывает.

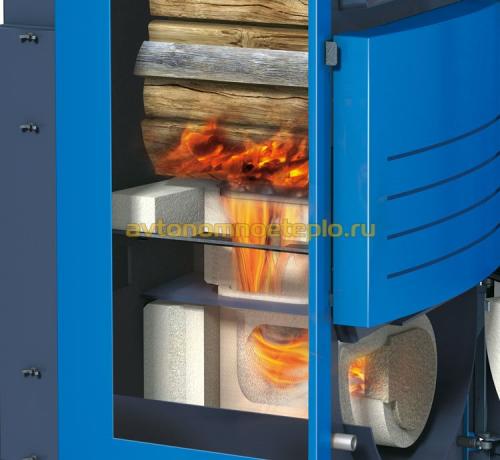

Преимуществ у классической модели несколько – небольшая стоимость оборудования, возможность самостоятельного изготовления котла. - Пиролизный или газогенераторный котел – принцип работы устройства связан с созданием определенных условий для сжигания дров. В топочной камере, искусственно нагнетается высокая температура, при этом, ограничивается доступ кислорода. По сути, дрова не горят, а тлеют, что увеличивает время автономной работы от одной закладки до 6-12 часов.
Дополнительно, дровяные котлы длительного горения для гаража, получают тепловую энергию, посредством дожига углекислого газа, выделяемого в процессе горения, что увеличивает КПД практически до 90%. (для сравнения, у обычных котлов, КПД не превышает 76-80%).
Как конвекционные, так и классические агрегаты, нагревают здание двумя способами: методом конвекции и посредством подключения к водяному контуру.
Водяные котлы обогрева гаража дровами
Котлы для гаража на дровах, подключаемые к радиаторной системе отопления, имеют следующие преимущества:
- Отапливаемая площадь практически не ограничена.
- На эффективность не влияет количество комнат, расположение перегородок и т.п.
Водяное отопление подходит для постоянно отапливаемых помещений. Котел со встроенным водяным контуром, придется постоянно протапливать. После прогорания дров, теплоноситель постепенно остывает. Замерзшая жидкость способна разорвать водяной контур, расположенный внутри корпуса котла. Проблему решают двумя способами:
- Использование незамерзающей жидкости, антифриза, в качестве теплоносителя.
- Монтаж дровяного котла с встроенным электрическим ТЭНом, продолжающим подогревать воду после того, как дрова сгорели.
Чтобы увеличить время работы от одной закладки, лучше установить в гараже пиролизный дровяной котел. При соблюдении определенных условий эксплуатации, подкладывать новую порцию дров, придется не ранее чем через 6-8 часов.
Воздушное отопление дровяным котлом

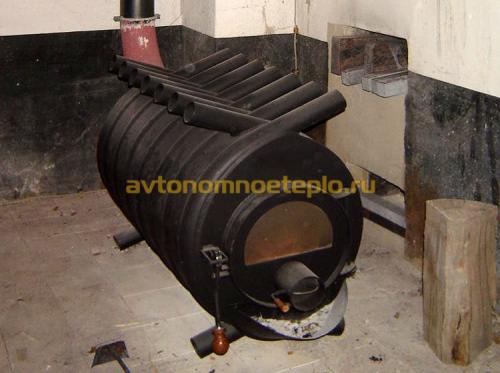

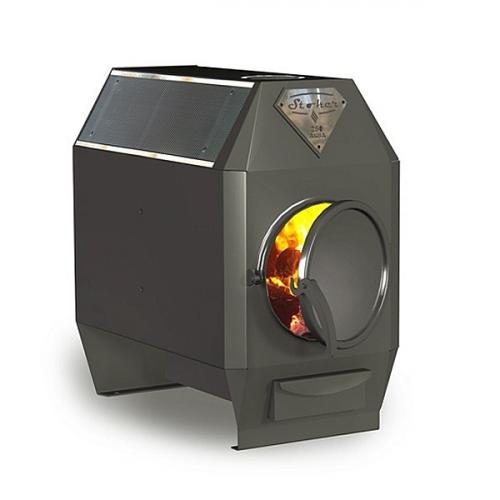

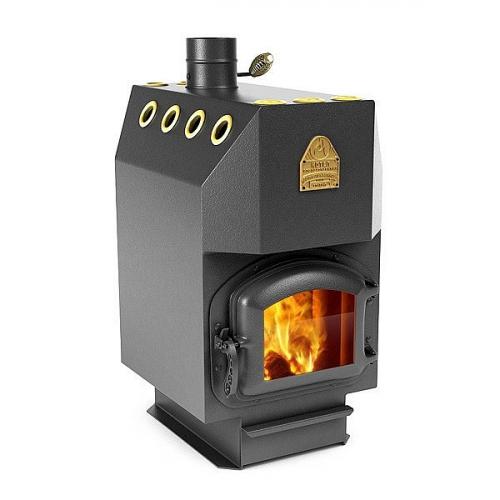

Булерьян , котел « Бутакова » и т.п. – оборудование конвекционного типа, пользуется огромной популярностью. Особенностями конструкции являются:
- Внутри корпуса проходят конвекционные трубы, на ⅔ погруженные в топочную камеру.
- Конвекционные отводы быстро разогреваются и начинают подавать теплый воздух в помещение. Тепло поступает через 2-3 минуты, после начала топки.
- Дровяной котел для конвекционного отопления гаража, предназначен для неотапливаемых зданий. На прогрев гаража до необходимой температуры, потребуется около 30 минут.
Современные модели конвекционных котлов, используют принцип газогенерации или пиролиза. В результате данного конструкционного решения, было увеличено время работы устройства от одной закладки поленьев. Котел быстро монтируется, достаточно подключить систему дымоотведения .
Гаражный котел на дровах воздушного типа, оптимальное решение для неотапливаемых помещений и автомобильных боксов, не разделенных перегородками.
Печь котел длительного горения. Как работает печь длительного горения
Дровяное отопление сегодня часто используется как основная инженерная система для обогрева всего дома или дачи. Но обычные печи и камины рассчитаны для прогрева одного или нескольких помещений. С задачей отопления всего строения, особенно большой площади, может справиться либо котел, либо печь длительного горения .
Если сравнивать котел и печь длительного горения, то второй вид обогревателей является наиболее оптимальным. Отопительный котел тратит довольно много энергии и топлива. Печь длительного горения - намного экономичнее и эффективнее, плюс она несет еще и дизайнерские функции, предоставляя пользователю возможность любоваться живым огнем. В данной статье будут рассмотрены преимущества, виды, устройство и принцип работы таких отопительных приборов.
Что такое «длительное горение»?
Главная особенность такого вида печей заключается в длительном горении топлива – эффективном и экономичном. Данная возможность достигается за счет особой конструкции топочной камеры и комплектации современными опциями, которые позволяют осуществлять дожиг дымовых газов. Иными словами, приборы длительного горения используют для генерации тепловой энергии не только топливо, но и исходящие газы - продукты сгорания. Таким образом, топливо сгорает медленнее, эффективнее — оно прогорает, по сути, не один, а два раза, расходуя меньше топлива, при этом, тепловой энергии от него больше.
Принцип пиролиза
Преимущественное большинство моделей такого типа использует для работы принцип активного и продолжительного дожига пиролизных газов. Пиролизом называется процесс разложения дров в условиях большой температуры. Важным условием пиролиза является практически тотальное отсутствие воздуха в камере сгорания. Сильный недостаток воздуха в топке вынуждает топливо не гореть, а тлеть: во время данного процесса образуется пиролизный газ, который, в свою очередь, отправляется в камеру вторичного дожига. Сюда подается небольшое количество кислорода на вторичное горение, который воспламеняет пиролизный газ для создания второй «порции» тепла. Важно отметить, что горение газов вызывает намного более высокую тепловую отдачу, нежели даже сама древесина. Поэтому печи длительного горения считаются настолько эффективными.
Устройство и комплектация печи длительного горения
Визуально печи длительного горения очень похожи на обычные традиционные очаги. Просто они имеют другую комплектацию, спрятанную под корпусом. Конструкционное решение таких отопителей состоит из:
- топки (камеры сжигания), в которой происходит горение. Камера имеет две части – в одной горят дрова, в другой, выполненной в форме купола – дымовые газы
- дверцы со стеклом для создания предельной герметичности топки
- корпуса с декоративной отделкой
- регуляторов процессов горения и подачи воздуха (первичного, вторичного)
- зольного ящика и дровника (опционально)
- дымохода
Описанная выше комплектация является базовой. Часто печи длительного горения дополняются другими устройствами, увеличивающими теплоотдачу очага. Наиболее эффективны такие доп. опции, как водяной «гидро» контур и система разводки горячего воздуха по помещениям. В таком случае базовая комплектация оснащается следующими устройствами:
- патрубками для подключения разводки воздуха
- турбиной
- конвекционным кожухом
- водяным контуром, теплообменником
- системой управления (датчики, регуляторы)
Процесс работы печи
- Перед началом работы топка заполняется большим объемом хорошо просушенной древесины с влажностью порядка 20%. Большой объем дров – обязательное условие, так как масса топлива будет продолжительное время генерировать тепловую энергию. Сверху древесной массы укладываются щепки и поджигаются – важно, чтобы топливо горело сверху вниз.
- Когда верхние дрова начинают гореть и температура в камере сгорания достигает высоких показателей, подача первичного кислорода должна быть почти полностью прекращена – это делается с помощью специального регулятора, включенного в комплектацию. Вместе с минимальной подачей кислорода, дверца поддува и дверца топки должны быть некоторое время в открытом состоянии – это будет способствовать разогреву дров и поднятию температуры до порядка 300 градусов Цельсия. После этого дверка топки закрывается полностью, а режим подачи кислорода на горение выставляется на минимум, что обеспечивает режим «тления» топлива.
- Когда дрова начнут демонстрировать хороший уровень горения, первичный воздух можно перекрыть, а вторичный воздух, наоборот, пустить в топку с помощью регулятора. Вторичный воздух запустит процесс сжигания пиролизных газов и генерации второй «порции» тепловой энергии.
Печь длительного горения своими руками. Печи длительного горения своими руками
Твердотопливные печи длительного горения становятся все более популярными. Это и неудивительно – при прочих равных условиях подобная печь способна работать на одной загрузке топлива в течение гораздо более продолжительного времени по сравнению со своими обычными аналогами.
Вариант печи длительного горения
При этом печь длительного горения можно топить и дровами, и углем, и разнообразными отходами деревообрабатывающей промышленности. Дополнительным преимуществом рассматриваемого агрегата является возможность его самостоятельной сборки.
Преимущества печи длительного горения
- Высокие показатели полезного действия.
- Длительная работа на одной закладке топлива.
- Наличие возможности автоматизации работы печи.
- Высокая экономичность при отличных эксплуатационных показателях.
Печи длительного горения лишены практически всех недостатков своих обычных аналогов. По факту в подобных агрегатах топливо не горит, а медленно тлеет, что и позволяет увеличить срок работы печки на одной закладке топлива.
В результате у владельца появляется гораздо больше свободного времени – в процессе работы печь не требует особого контроля и постоянного наблюдения.
Приступайте к самостоятельной сборке печки длительного горения. Начните с подготовки необходимых приспособлений.
Набор для работы
- Металлическая бочка. Лучше всего подходит бочка на 200 л. Емкость должна иметь достаточно толстые стенки. Проконтролируйте, чтобы бочка не имела следов коррозии и прочих существенных повреждений. Вместо бочки можно использовать кусок толстостенной трубы подходящего размера. Также корпус печи можно сделать из листовой стали.
- Стальная труба. Ее вам нужно будет разрезать на два отрезка разной длины.
- Швеллер.
- Стальной молоток.
- Различные измерительные приспособления.
- Киянка.
- Ножовка для металла.
- Топор.
- Красный кирпич.
- Лист стали.
- Строительная смесь.
- Аппарат для сварки и электроды.
Руководство по изготовлению печи
Заранее настройте себя на то, что работа по изготовлению печи будет достаточно грязной и шумной. Поэтому печь лучше всего собирать на улице, в гараже, мастерской или другом подходящем месте. Жилые помещения для такой работы точно не подойдут.
Также заранее позаботьтесь, чтобы в месте выполнения работы была возможность подключения к электросети.
Первый шаг
Подготовьте бочку для изготовления корпуса. Отрежьте верхушку емкости. В этом вам поможет болгарка. Вместо болгарки можете использовать автоген или другой подходящий резак. Режьте аккуратно и точно, отрезанная часть будет использоваться в будущем.
При отсутствии бочки сделайте корпус из другого материала. К примеру, вы можете взять кусок трубы большого диаметра. Приварите к нему днище круглой формы из стали толщиной от 6 мм. При желании днище можно сделать квадратным – это позволит установить печку без приваривания дополнительных опор.
К дну корпуса приварите 4 ножки. Их можно изготовить из обрезков арматуры, швеллера или других подходящих материалов.
Второй шаг
Вырежьте из стального листа круг. Его диаметр должен быть немного меньше диаметра корпуса печки. В этом круге вырежьте еще один круг для размещения трубы. Оптимальный диаметр трубы – 100 мм.
Приварите отрезок трубы к вырезанному стальному кругу. Длина этой трубы должна быть на 150-200 мм больше высоты корпуса котла.
Третий шаг
Приварите снизу полученного стального «блина» отрезки швеллера. Они должны быть такой длины, чтобы их можно было свободно разместить внутри корпуса. Всего приварите 4 отрезка на равном расстоянии по диаметру стального круга.
В дальнейшем благодаря этим швеллерам загруженное топливо будет придавливаться и расходоваться максимально эффективно.
Четвертый шаг
Сделайте крышку для печки. На этом этапе вам и пригодится отрезанная ранее верхушка бочки. Если печь делается из трубы или других материалов, крышку придется сделать самостоятельно из стального листа.
В крышке вырежьте отверстие для приваренной ранее к «блину» трубы.
Пятый шаг
Вырежьте в корпусе бочки отверстие для загрузки топлива. К отверстию прикрепите дверцу. Ее вы можете сделать своими руками или же купить в специализированном магазине. К самодельной дверце не забудьте приварить ручку.
Ниже отверстия топливника сделайте еще одно отверстие немного меньшего размера и тоже укомплектуйте его дверцей. Через нижнее отверстие вы сможете удалять остатки прогоревшего топлива.
На этом ваша самодельная твердотопливная печь почти готова. Остается лишь обустроить для нее фундамент и подсоединить дымоотводящую трубу.
Обустройство фундамента для установки печи
В процессе топки печи ее корпус будет накаляться до очень высоких температур, поэтому основание для установки агрегата должно быть максимально устойчивым к подобным условиям.
Готовая печь весит сравнительно мало, поэтому сильно заглублять фундамент не нужно. Однако, одновременно с этим, основание должно быть прочным и огнеупорным.
Котёл сверхдлительного горения своими руками. Чертеж простого котла длительного горения
Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

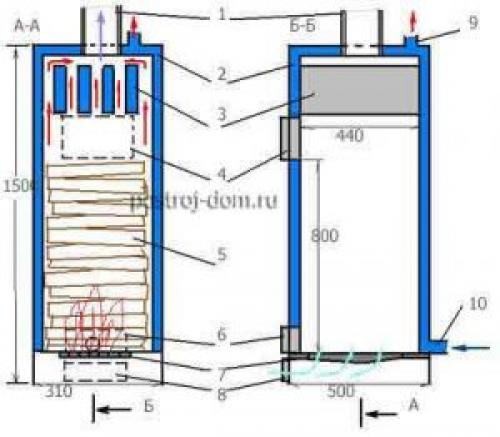

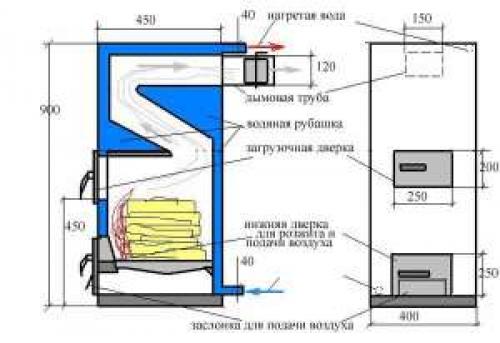

Чертеж простого твердотоплевного котла
В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.
Схема-чертеж котла с теплообменником щелевого типа
1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.
В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

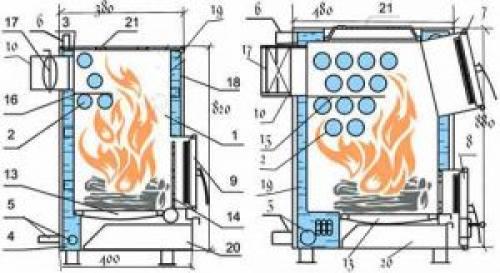

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью
1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.
Котлы сверхдлительного горения. Твердотопливные ламинарные котлы сверхдлительного горения
По вашему запросу ничего не найдено
Это стальные котлы, состоящие из двух цилиндров, между которыми находится жидкость для обогрева, называемая теплоноситель . Внутрь цилиндров укладывается любое твёрдое топливо, которое прогорая выделяет тепло для прогрева теплоносителя, который в свою очередь поступает в радиаторы, тёплые полы и бойлеры.
Принципы работы котла длительного горения TermoKontur(TKR)
Благодаря грамотным расчётам наших инженеров, в работу котлов TermoKontur(TKR) от завода «Броня» заложены два основных физико-технических принципа, обеспечивающих высочайшую длительность работы котла на одной закладке топлива.
- Первый принцип - это принцип верхнего (ламинарного) горения топлива.
Он означает, что топливо разжигается в верхней точке и прогорает слой за слоем по направлению сверху вниз. Нижние слои топлива, до поры до времени, не участвуют в процессе горения, а терпеливо ждут своей очереди. Это первый применяемый принцип, который даёт возможность более длительной и экономичной работы котла.
- Второй принцип – это тотальный контроль подачи воздуха в камеру горения.
Всем известно , что процесс горения может происходить только при наличии воздуха. При его отсутствии – процесс горения останавливается. Инженеры завода «Броня» учли и применили этот природный Закон в работе котлов TermoKontur(TKR).
Когда требуется разогрев теплоносителя, через специальный клапан в камеру горения начинает поступать воздух, который и способствует горению. Разгораясь топливо выделяет тепло , которое и прогревает жидкость, выполняющую роль теплоносителя для обогрева радиаторов, тёплых полов и бойлера.
Как только теплоноситель прогрелся до рабочей температуры, клапан закрывается и подача воздуха в зону горения прекращается. Вместе с тем прекращается и горение самого топлива.
Применение данного принципа в работе твердотопливного котла обеспечивает высочайший КПД и значительную экономию топлива.
Сроки работы котла на одной закладке топлива
- Дрова горят не менее одних суток.
- Древесные брикеты – не менее двух суток.
- Древесные пеллеты – не менее трёх суток.
- Уголь – не менее четырёх суток.
Несомненная простота, надежность и сверхдлительная работа отопительных котлов от «Завода Броня» определяют комфорт и независимость от внешних факторов в их эксплуатации.
