Убедившись в удобстве и полезности автоклава, можно переходить к практической реализации идеи собрать такое устройство своими руками.

В качестве основы рекомендуется использовать газовый баллон. Он имеет функции, которые идеально подходят для такого устройства, как домашний автоклав:

• Стенки цилиндра достаточно прочные, толщиной не менее 3 мм;
• Цилиндрическая форма идеально подходит для этого устройства.

Если нет газового баллона, а отказываться от идеи создания собственного автоклава не хочется, за основу можно взять другие изделия:

• огнетушитель;
• воздушный ресивер, позаимствованный у грузового или железнодорожного вагона;
• молочная банка;
• Толстостенная нержавеющая или черная труба соответствующего диаметра.

При выборе последних двух вариантов (из торца или толстостенной трубы) придется позаботиться о дополнительном укреплении дна конструкции. Если не сделать это надежно, то при нагреве конструкции под большим давлением дно просто не выдержит. Эта нежелательная ситуация сведет все усилия к нулевому обслуживанию и выведет из строя все обрабатываемые детали.

Если вы решили создать автоклав из газового баллона, рекомендуется выбирать емкость 24 литра. Этого достаточно для одновременной загрузки 14 полулитровых банок. Количество пол-литровых банок меньше, около пяти.

Газовый баллон на 50 галлонов вмещает гораздо больше баллончиков, но с таким громоздким устройством будет непросто обращаться. Его будет сложно поставить на плиту и контролировать давление.

Автоклав своими руками из бидона. Самодельный автоклав для заготовки консервации – чертежи и пошаговая сборка

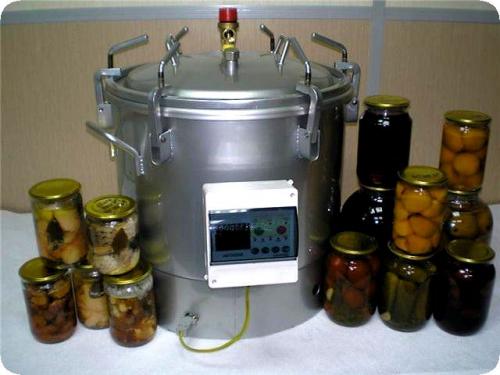

Автоклав – это устройство, активно используемое для домашнего консервирования своими руками. Оно позволяет использовать промышленную технологию термообработки сырых продуктов под давлением. В результате срок хранения домашних консервов заметно увеличивается. Но стоимость заводских автоклавов слишком высока, поэтому приобрести их может не каждый. Для экономии средств можно собрать автоклав самостоятельно по готовым чертежам и схемам.

Принцип работы устройства

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций: быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор.

Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешивают, закладывают в банку и сразу же закатывают крышками. Дальнейшие действия будут проводиться уже с автоклавом:

1. Подготовленные банки устанавливают на специальный поддон.
2. Бак заполняют водой так, чтобы она не доходила до горловины самодельного автоклава на 60-80 см (при этом важно обратить внимание на то, чтоб крышки самого верхнего ряда банок были погружены на 1-2 см).
3. Крышка устройства надежно закручивается.
4. Закачивают через вентиль воздух, чтобы получить давление около 1,5 Бара.
5. Загруженное банками устройство начинают нагревать, отслеживая показатели давления.
6. Как только манометр укажет на давление в 3,5 – 4 Бара, газ прикручивают, чтобы обеспечить удержание таких показателей давления на протяжении от 20 до 40 минут (за это время успевают приготовиться рыбные, овощные консервы и мясная тушенка).
7. По истечении указанного времени газ выключается, автоклав отставляют в сторону до полного остывания.
8. Через вентиль стравливают воздух, аппарат открывают и извлекают готовые консервы.

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях этот показатель не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара она увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы.

Основа самодельного автоклава

За основу рекомендуется взять газовый баллон. Он обладает характеристиками, которые отлично подходят для такого агрегата, как самодельный автоклав:

• стенки баллона достаточно прочные, их толщина составляет не менее 3 мм;
• цилиндрическая форма, которая является идеальной для данного устройства.

Если в наличии нет газового баллона, а отказываться от идеи создать собственный автоклав не хочется, можно за основу взять корпус других изделий:

• огнетушителя;
• воздушного ресивера, позаимствованного с грузового транспорта или железнодорожного вагона;
• молочного бидона;
• толстостенной трубы подходящего диаметра из нержавейки или черного металла.

При выборе двух последних вариантов (из фляги или толстостенной трубы) придется дополнительно побеспокоиться об укреплении дна конструкции. Если не сделать его массивным, при нагревании конструкции под большим давлением дно просто выдавит. Эта нежелательная ситуация сведет все усилия по изготовлению консервации к нулю и испортит все заготовки.

Если принято решение создать автоклав из газового баллона, рекомендуется остановить выбор на емкости объемом в 24 литра. Ее будет вполне достаточно для одновременной загрузки 14 полулитровых банок. Литровых банок войдет меньше, около пяти штук.

Газовый баллон на 50 литров позволит вместить гораздо большее количество банок, но такой массивный агрегат не будет удобным в использовании. Его сложно будет ставить на плиту и контролировать давление.

Если же очень хочется иметь такой огромный автоклав, умельцы монтируют в него ТЭН, переводя устройство в разряд электрических приборов.

Подготовительная работа

Если в наличии будут все необходимые инструменты и материалы, сооружать самодельный автоклав будет проще. Не придется откладывать работу по причине отсутствия каких-то деталей.

Поскольку процедура создания домашнего агрегата для консервирования предполагает работу с металлом, рекомендуется подготовить инструменты, которые помогают нарезать и сваривать металлические конструкции (дрель, болгарка, сварочный аппарат).

Ограничиться одним баллоном не получится. Нужно подготовить и другой материал. В частности, потребуется сталь листового типа с толщиной:

• 5 мм для сооружения горловины;
• 10 мм для крышки и фланца;

Нужно подготовить манометр, термометр, крепежные элементы для их фиксации.

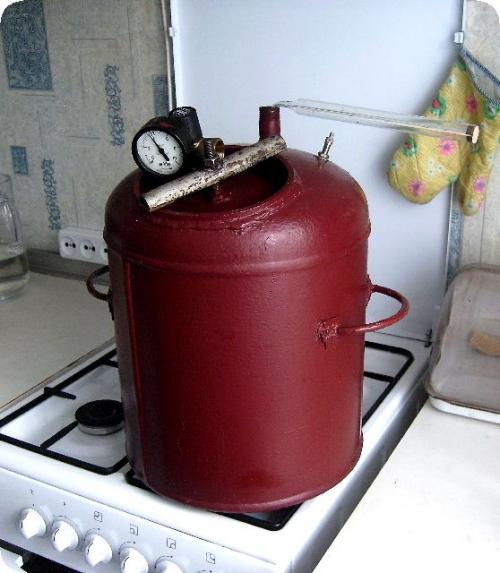

Простой автоклав своими руками. Автоклав из газового баллона для домашнего консервирования — своими руками

На дворе осень и многие занимаются заготовкой своих любимых консервов у рыбаков также открылся лов щуки и других ценных пород рыб.
Также многие сейчас сезонно держат всевозможную скотину свинюшек,курочек,бычков и прочую живность.
Также в лесу открылся сбор грибов дозревают последние самые позднеспелые сорта различных овощей.
Так к чему я всё это, это всё нужно как-то сохранять готовить из всего этого всевозможные консервы,салаты,тушенку, а для этого конечно же лучше использовать автоклав редкий человек который занимается всякими заготовками не мечтает о нём.

Но цена заводских моделей достаточно высока и конечно же многим простым смертным просто не по карману.

Но наш русский народ в силу своей изобретательности и выживаемости во всех условиях которые только возможно, естественно стал изобретать свои собственные методы по изготовлению этого прекрасного агрегата своими руками.

Согласитесь заготовить сразу же 20 банок грибов или какого-либо другого салата практически за несколько часов достаточно большое подспорье в заготовках на зиму.

Как раз автоклав может помочь нам в домашнем консервировании консервов и тушенки.
Давайте разберемся из чего же можно сделать естественно своими руками автоклав.
Конструкций данного аппарата достаточно много, его делают из скороварки  можно сделать из куска нержавеющей трубы подходящего диаметра естественно нужно будет наложить сверху снизу флянец но это уже детали.
Также автоклав можно сделать из молочного бидона и прочих прочих железяк подходящего объема и толщиной стенок чтобы держать немаленькое давление.

Как сделать автоклав для домашнего консервирования своими руками

Наш стерилизатор мы будем изготавливать из газового баллона, для того чтобы делать вкусные консервы на зиму да и не только на зиму их можно употреблять практически сразу как они остынут.
Уверен за уши не оттянешь.

Для приготовления автоклава своими руками нам потребуются следующие материалы

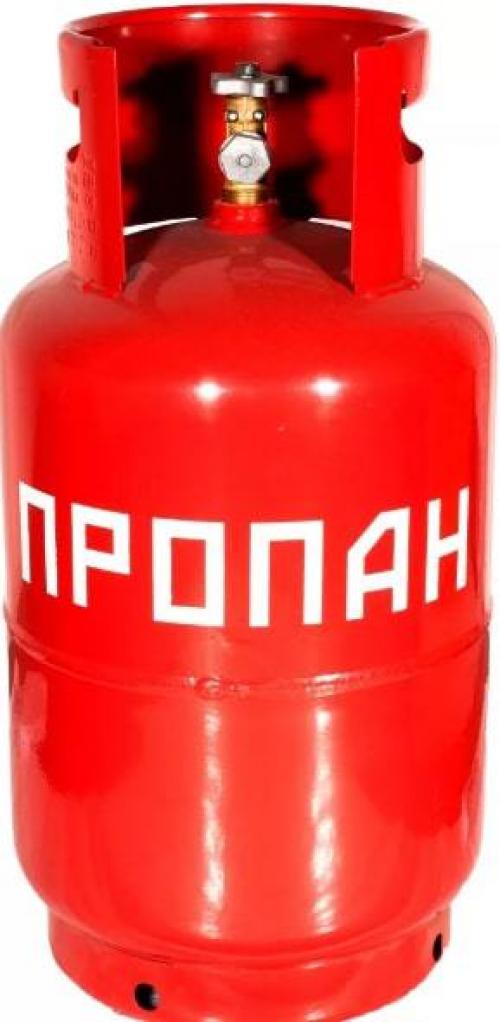

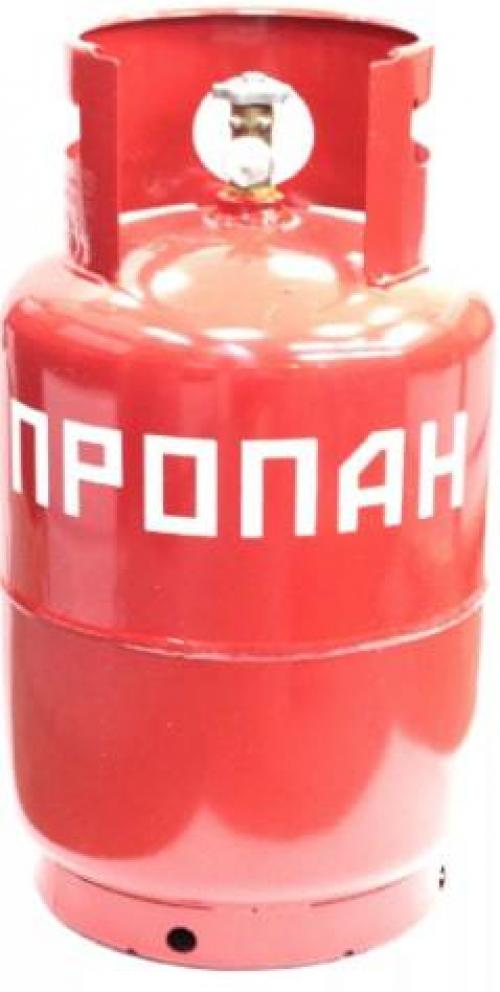

Газовый баллон размер можете выбрать какой вам больше понравится их на самом деле великое множество

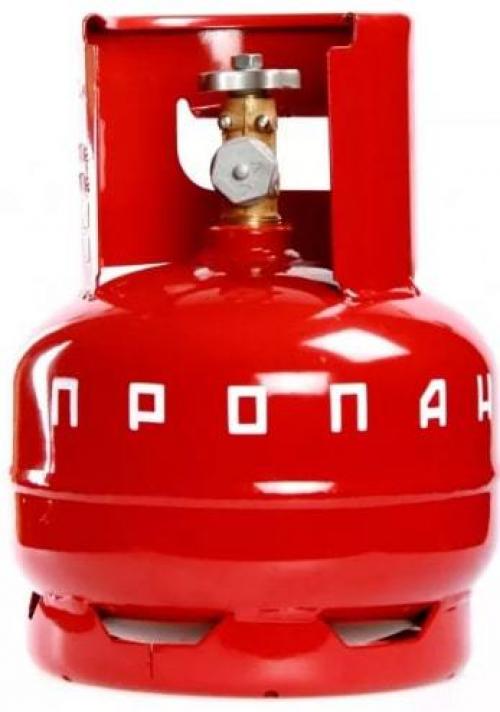

5 литровый

12 литровый

24 литровый

50 литровый

Из личного опыта могу посоветовать выбрать 24 литровый, его можно взять куда-нибудь с собой например на рыбалку и приготовить там консервы.

Найти газовый баллон для таких целей можно в чермете покупка обойдется в бросовую сумму порядка 100 руб.

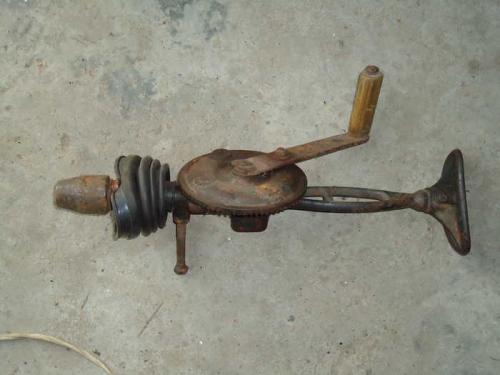

Далее нам потребуется дрель==== советую взять не электрическую ручную  любой конструкции например такую.

На патрон наденем пыльник от автомобиля, для того чтоб газ который возможно есть он под давлением и может попасть в глаза,а пыльник нас защитит.

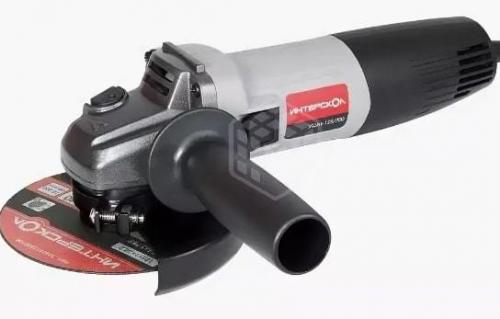

Необходима болгарка

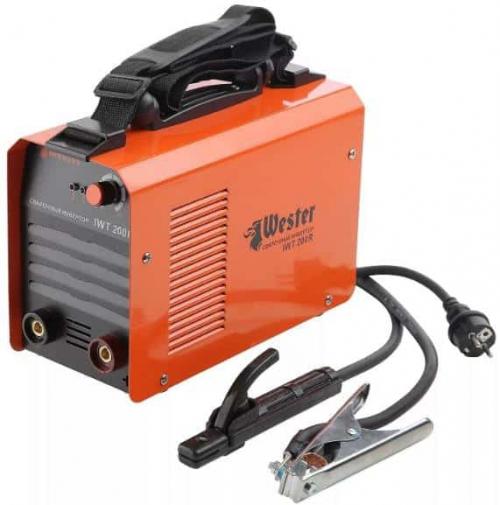

Сварочный аппарат

Ну и в заключении конечно же потребуется золотые руки и голова.

Изготавливать  будем следующим образом:

Возьмем газовый баллон 24 литровый считаю эту емкость оптимальной.

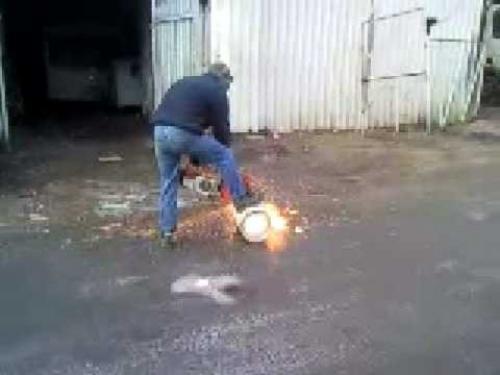

Спилим болгаркой верхнюю часть которая называется ручкой она нам не понадобится.

Так как смесь которая находилась в данном сосуде была взрывоопасной и достаточно агрессивной её нужно оттуда удалить.

Не подумайте что данный процесс очень сложен он несложен, но потребует немного смелости но у русского человека этого навалом.

Пропан-бутановая смесь которая находилась внутри достаточно плохо покидает емкость и практически всегда остаются какие-то следы даже самые маленькие на очень большой промежуток времени внутри поэтому с гарантией убрать их от туда можно водой.

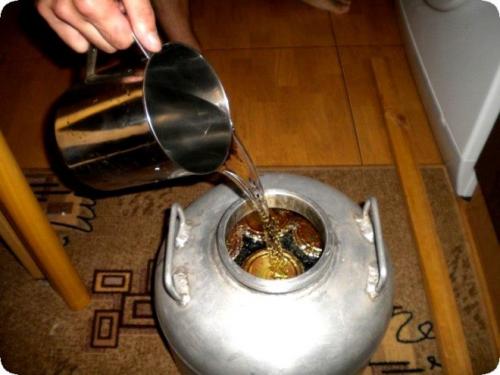

Методом вытеснения газовой смеси обычной водой для этого нам нужно заполнить баллон полностью водой.

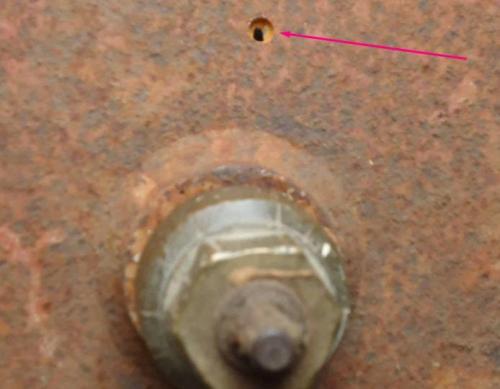

Если газовый кран сломан то нам придется просверлить дырку той самой ручной дрелью непосредственно в стенке баллона.

Не волнуйтесь никаких взрывов мы не планируем, а если быть точным они невозможны если конечно не пользоваться электрическими инструментами то есть электродрелью нужно использовать именно ручную дрель различной конструкции  коловорот или вот такую.

Дырку в стенке просверлили дальше приступаем к следующему пункту.

Если есть остатки газа то значит сливаем его на открытом воздухе желательно в дали от открытого огня лучше всего это делать где-нибудь в лесу или в поле он просто испарится и всё.

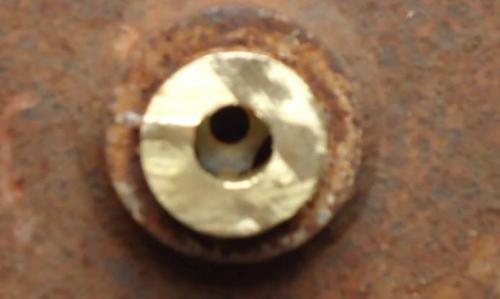

Остатки крана как правило бронзовые и не дают искры даже если их пилить болгаркой конечно дырку которую мы просверлили нужно предварительно чем-то заткнуть.

Спиливаем бронзовый кран у самого баллона если не удалось его отвернуть.
Теперь всё просто у нас есть два отверстия для залива воды,достаточно толстое и для выхода воздуха которое мы просверлили.

Самодельный автоклав для тушенки. Что такое автоклав

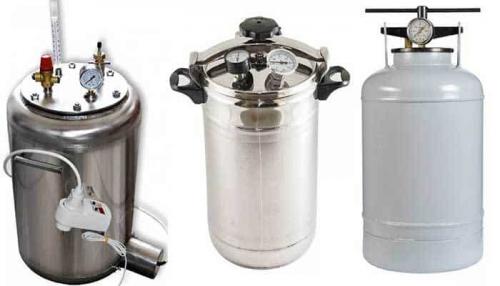

На помощь фермеру приходит автоклав — полезнейшее приспособление , которое, по своей сути, является стерилизатором. С его помощью удаётся решить главную проблему любого фермера, связанную с длительным хранением результатов его труда. Стерилизатор позволяет без особых усилий создавать мясные, рыбные, овощные, грибные, фруктовые консервы.

Принцип работы устройства заключается в следующем: создаётся избыточное давление, за счёт которого происходит стерилизация продукции не при температуре кипения, а выше на 20-30 градусов.

Это приводит к гибели всех микроорганизмов и даже тех, которые выживали при точке закипания воды. Таким образом, стерилизация производится согласно промышленным и санитарным нормам. Готовая консервация может много лет храниться при комнатной температуре без вреда для организма и потери потребительских качеств.

Итак, основным предназначением автоклава является стерилизация. Автоклав для домашнего консервирования своими руками позволяет упростить и объединить ряд технологических процессов. Например, можно пропустить стадию предварительной варки всех ингредиентов. Достаточно загрузить в прибор банки со свежими овощами, грибами или мясом, а на выходе получить из него полностью готовую консервацию, рассчитанную на долгое хранение.

Посмотрим процесс изготовления домашних консервов в автоклаве на основе различных видов продукции:

Самодельный автоклав для тушенки. Что такое автоклав?

На помощь фермеру приходит автоклав — полезнейшее приспособление, которое, по своей сути, является стерилизатором. С его помощью удаётся решить главную проблему любого фермера, связанную с длительным хранением результатов его труда. Стерилизатор позволяет без особых усилий создавать мясные, рыбные, овощные, грибные, фруктовые консервы.

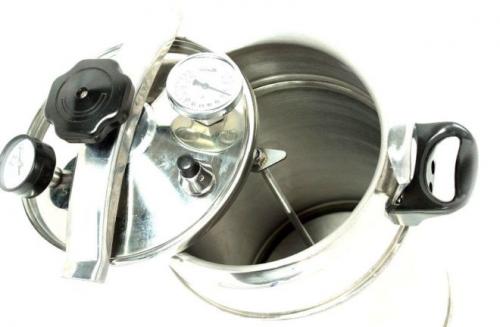

Принцип работы устройства

Принцип работы устройства заключается в следующем: создаётся избыточное давление, за счёт которого происходит стерилизация продукции не при температуре кипения, а выше на 20-30 градусов. Это приводит к гибели всех микроорганизмов и даже тех, которые выживали при точке закипания воды. Таким образом, стерилизация производится согласно промышленным и санитарным нормам. Готовая консервация может много лет храниться при комнатной температуре без вреда для организма и потери потребительских качеств.

Основное предназначение автоклава

Итак, основным предназначением автоклава является стерилизация. Автоклав для домашнего консервирования своими руками позволяет упростить и объединить ряд технологических процессов. Например, можно пропустить стадию предварительной варки всех ингредиентов. Достаточно загрузить в прибор банки со свежими овощами, грибами или мясом, а на выходе получить из него полностью готовую консервацию, рассчитанную на долгое хранение.

Примеры изготовления домашних консервов в автоклаве

Посмотрим процесс изготовления домашних консервов в автоклаве на основе различных видов продукции:

• Овощные консервы: загрузка свежих овощей в банки, стерилизация и получение готовой консервации
• Грибные консервы: загрузка свежих грибов, стерилизация и получение готовой консервации
• Мясные консервы: загрузка свежего мяса, стерилизация и получение готовой консервации
• Фруктовые консервы: загрузка свежих фруктов, стерилизация и получение готовой консервации

Автоклав для домашнего консервирования своими руками - это простой и эффективный способ создания консервов, которые могут храниться долгое время и не потерять свои вкусовые и питательные свойства.

1. Овощи, мясо или другие продукты моют, режут при необходимости, солят и натирают специями.
2. В это же время готовят стеклянные банки различной вместительностью. Их осматривают на предмет наличия повреждений, затем моют и сушат.
3. Продукцию раскладывают по банкам, не заполняя их на 2-3 см от верхней горловины.
4. Банки закатывают машинкой и ставят на поддон внутрь устройства.
5. Резервуар заполняется водой таким образом, чтобы они были покрыты ею не более, чем на 2 см.
6. Крышка герметично закрывается на крепёжные винты.
7. Внутрь приспособления принудительно нагнетают повышенное давление компрессором или любым ручным насосом.
8. Стерилизатор либо включают в электрическую плиту, либо ставят на огонь. По мере нагревания давление в резервуаре будет возрастать.
9. Как только оно достигнет показателя в 2-3 кгс/см2, подогрев в автоклаве отключают. Постепенно температура и давление в резервуаре начнут снижаться.
10. После остывания останется извлечь банки и убрать их на полку.

Автоклав своими руками из трубы. Работа над баллоном

Изготавливая автоклав своими руками из газового баллона, на следующем этапе необходимо вернуться к манипуляциям с емкостью. Независимо от того, какое количество времени баллон пробыл на чердаке или в сарае, на его внутренних стенках в любом случае осталась пленка, которая представляет собой взрывоопасную смесь. Она имеет в составе газ и жир, которые в момент нагревания способны стать причиной взрыва. По этой причине автоклав тщательно подготавливается, что предполагает его установку в вертикальное положение и заполнение водой. В таком состоянии емкость остается на час. Через этот период времени от воды необходимо избавиться и повторно произвести те же процедуры.

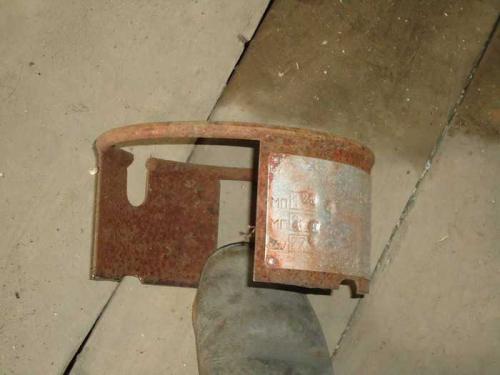

Выполняя автоклав своими руками из газового баллона, на следующем этапе следует срезать защиту вентиля, отлично справиться с этой работой можно, если применить болгарку. После воду нужно слить, чтобы от верхней кромки емкости до уровня воды оставалось примерно 15 см. В верхней части изделия надо вырезать окружность с помощью электросварки. Диаметр вырезанного элемента должен составить 15,5 см. После чего к этому месту предстоит приварить заблаговременно подготовленную трубу, оснащенную фланцем. Необходимо быть готовым к тому, что в процессе сварочных работ из емкости может выходить черный едкий дым, который является следствием выгорания газожировой пленки. Она после воздействия на нее воды в два подхода уже не является опасной.
