Расчет дымохода для котлов. Калькулятор расчета сечения дымохода твердотопливной печи или котла

Расчет дымохода для котлов. Калькулятор расчета сечения дымохода твердотопливной печи или котла

 Если устанавливается газовое котельное оборудование (оно по умолчанию не может быть кустарным) или твердотопливный прибор заводской сборки, то обычно проблем с определением сечения дымоходного канала не возникает. У оборудования уже имеется патрубок для подключения трубы, и остаётся лишь этот диаметр выдерживать до самого конца дымохода, ни в коем случае не допуская его сужения. Да и в паспорте прибора наверняка прописан это показатель.

Калькулятор расчета сечения дымохода твердотопливной печи или котла

Сложнее бывает, кода строится, монтируется или реконструируется самодельное отопительное оборудование на твердом топливе – печь или котел. Какое сечение   дымоходного канала станет оптимальным? Ведь ошибка в сторону уменьшения сечения чревата повышенной опасностью в эксплуатации, а в сторону увеличения – тем, что прибор станет работать крайне неэффективно, «сжирать» топливо, показывая при этом очень низкий КПД. То есть, буквально, отправлять тепло в трубу.

Но этот параметр вполне можно определить путем вычислений. В этом нам и поможет калькулятор расчёта сечения дымохода твердотопливной печи или котла.

Несколько необходимых пояснений будет дано ниже.

Калькулятор расчета сечения дымохода твердотопливной печи или котла

Пояснения по выполнению расчетов

Сгорание любого топлива всегда сопровождается образованием немалого количества вторичных газообразных продуктов. Тех самых, которые в совокупности по привычке мы именуем дымом. Кстати, далеко не все они имеют цвет и запах, в неодинаковой степени опасны, но в любом случае их необходимо своевременно отводить из зоны горения (иначе оно просто прекратится), при этом не допуская проникновения в помещения. Именно эти цели стоят перед системой отвода продуктов сгорания или проще — дымоходом.

Твердое топливо, между тем, традиционно отличается весьма высокими объемами образования этих газов. И для каждой разновидности (дров, разных типов угля, торфа, брикетов и т.п.) свойственны свои средние удельные объемы образования газов при сжигании, например, одного килограмма.

Таким образом, если будет известно, сколько примерно сгорает в топке в течение какого-то интервала времени, будет ясность и с образующимся при этом объемом дыма. Который¸ понятно, за этот же промежуток времени необходимо отвести наружу.

И если взять оптимальную скорость движениия газов по дымовой трубе (рекомендуется – от 1,5 до 2,5 м/с – тепло не улетает стремительно, и в то же время – скорость достаточно высока, чтобы мешать саже закрепляться на стенках трубы), то несложно определить и сечение дымохода, который гарантированно справится с задачей.

Ну а если известна площадь сечения – геометрические формулы позволяют узнать по нему или диаметр — для круглой трубы, или размеры сторон – для прямоугольной.

Именно этот алгоритм расчёта заложен в основу предлагаемого калькулятора.

Пользователю остается лишь:

• Указать тип твердого топлива, который будет использоваться в печи или котле.
• Указать массу разовой топливной закладки, а также время, за которое она прогорает.
• Выбрать оптимальное значение скорости потока газов в трубе.
• Нажать на кнопку «РАССЧИТАТЬ…»

Результат будет показан диаметром – для круглой трубы, и длиной стороны – для квадратного сечения. Кроме того, будет указана и площадь сечения, по которой можно подобрать длины сторон, если форма сечения – прямоугольник.

Аккумулятор тепла – отличное решение для отопления на твердом топливе!

Даже самая совершенная система обогрева дома, использующая твердое топливо, имеет общий важный недостаток – цикличность выработки энергии. От максимума на момент горения закладки, до, практически, нуля, когда топливо прогорело, и необходимо провести чистку камеры и новую загрузку. Нивелировать этот недостаток позволяет  теплоаккумутятор для котлов отопления . Подробнее о нем – в отдельной публикации портала.

Диаметр дымохода для котла 24 квт. Дымоход для газового котла: требования, монтаж, устройство

Здравствуйте, уважаемые читатели. Какой должна быть дымовая труба для газового котла? Какие критерии для неё существуют? Из каких материалов её легче создавать самостоятельно? И какого расположения придерживаться?

Без дымовой трубы невозможно нормальное функционирование газового котла. Через неё устраняются опасные продукты горения. Труба может быть внутреннего и наружного расположения. Также есть коаксиальные версии.

Общие критерии

Совокупные требования к дымоходным трубам для газовых котлов таковы:

1. Участки конструкции должны иметь уклон не более 30 градусов.
2. Предельная длина любого ответвления в сторону – 1 м.
3. Отсутствие уступов и поперечных сечений.
4. Предельное число колен – 3.
5. Разрешённый радиус закруглённой части не уступает диаметру задействованной трубы для устранения дыма.
6. Наличие ревизионного люка на поворотах. Через него сбрасывается конденсат, и очищается система.
7. Если форма дымохода прямоугольная, то одна его сторона должна по ширине вдвое превосходить вторую сторону, т.е не допускается вытянутая конфигурация изделия.
8. Обустройство капельника и ревизии в нижней части трубы.
9. Исключены любые прогибы составляющих конструкции.
10. Если дымоотвод увеличивается, одно конструкционное звено нанизывается на второе хотя бы на половину диаметра трубы.
11. Отсутствие зазоров между компонентами конструкции.
12. Не допускаются стыки в тех местах, где труба проходит перегородки и перекрытия. Здесь должна быть мощная теплоизоляция.
13. Все составляющие системы соединяются очень плотно.
14. Минимальной возможный наклон трубы по отношению к котлу составляет 0,01 градуса.
15. Отсутствие неровностей и шероховатостей на внутренних стенках трубы.
16. Горизонтальные элементы дымохода должны иметь общую длину не более 3 м для возводящихся строений и 6 м для построенных домов.
17. Минимальная дистанция, отделяющая трубу от поверхностей из легко загорающихся материалов, составляет 25 см, из невоспламеняющихся – 5 см.

Отдельным вопросом является высота установки дымовой трубы по отношению к коньковому элементу кровли. Здесь есть такие варианты:

1. При наличии горизонтального отдаления от конька более 3 м труба ставится выше абстрактной линии, проложенной вниз от него к горизонту под уклоном в 10 градусов.
2. При нахождении дымохода в 1,5 – 3 м от конька, труба располагается на одном уровне с ним (коньком).
3. При показателях горизонтального отдаления не более 1,5 м, трубу необходимо ставить минимум в 50 см от конька.

Дымоотвод должен превосходить прилегающую зону крыши минимум на полметра. При наличии плоской кровли этот параметр развивается до 2 м.

Вопросы по устройству дымохода

Здесь важно учитывать влияние мощности газового аппарата на параметры дымоотвода.

Это зависимость отражается в нормативной документации. Также эти значения изложены в следующей таблице:

Какая бы вариация дымохода не реализовывалась, он будет состоять их таких элементов:

1. Труба для устранения дыма.
2. Проходного патрубка.
3. Переходника для контакта п.1 с п.2.
4. Хомутов с крепёжных кронштейнов.
5. Телескопических трубок.

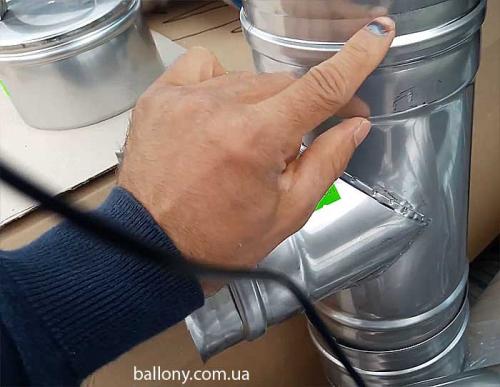

6. Тройника, имеющего штуцер для ликвидации конденсата.
7. Отводов.
8. Конусообразного наконечника.

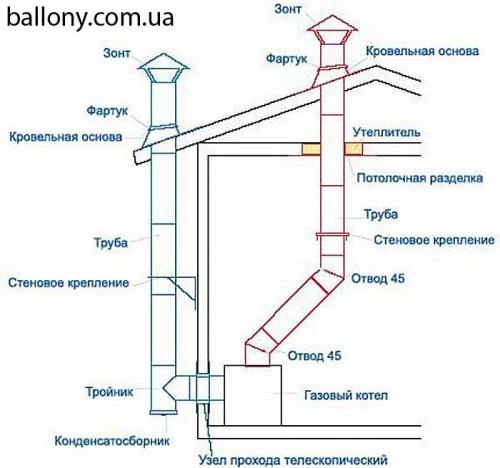

Устройство дымовой трубы от газового котла и прочие элементы отражены на схеме ниже:

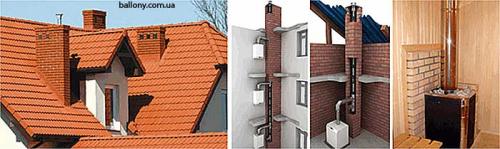

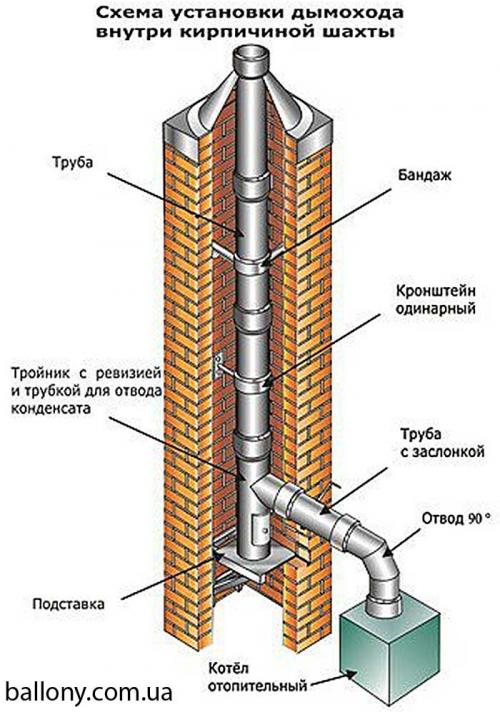

В частных домах зачастую создаются кирпичные шахты. Как в этих сооружениях располагаются дымоотводы, указано на следующем изображении:

Вариации расположения

Дымовую трубу можно сосредоточить внутри или снаружи. Это варианты вертикальных позиций.

Есть и горизонтальная – коаксиальная вариация. В ней продукция сгорания идёт наружу, и воздух с улицы поступает в помещение одновременно.

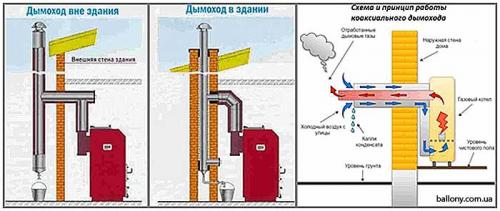

Схемы трёх вариантов отражены ниже:

Внутренний дымоход монтируется в контуре дома, ограниченном внешними стенками. На него не влияют агрессивные факторы снаружи.

При движении продукции сгорания по каналу тепло поступает в помещение. Такая система является оптимальным решением для частных двухэтажных построек.

Минусы этой установки:

1. При нарушении герметизации опасные элементы проникнут в помещения.
2. При перегреве поверхности возникает серьёзный риск пожара.
3. Те участки, где дымоход идёт через перекрытия, требуется основательно утеплять.
4. Такая шахта и труба занимают много места в доме.
5. Подобную конструкцию оптимально возводить при строительстве дома с персональным фундаментом. В построенном здании её сделать крайне сложно и дорого.

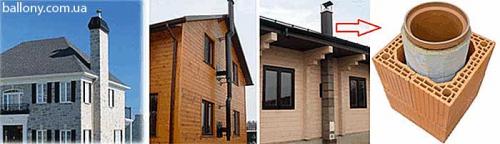

Наружный дымоход выводится на улицу через боковую стену или пристраивается к домой стене.

Его плюсы кроются в:

1. Лёгкости сооружения. Монтаж не приносит ущерба отделке.
2. Экономичности.
3. Простоте сервиса и ремонта.
4. Безопасности.

Недостатки заключаются в:

1. Необходимости мощного утепления.

Источник: https://baget-bez-stusla.aystroika.info/novosti/razmer-i-diametr-dymohoda-dlya-pechi-na-drovah-priblizitelnyy-i-tochnyy-raschet-diametra

Диаметр дымохода для газового котла 10 квт. Назначение вентиляции в котельной, нормы и требования

В камере газового котла топливо сгорает при наличии кислорода, а вентиляция обеспечивает его приток с улицы. Отсутствие воздухообмена сказывается на ухудшении горения. Количество кислорода в закрытой котельной быстро уменьшается.

С наступлением дефицита кислорода, газ в топке не полностью сгорает, оседает сажей на стенках дымохода. Ухудшается работа котла, снижается КПД системы отопления.

Отсутствие вентиляции опасно для хозяев частного дома. В котельной становится душно от угара, что способствует отравлению людей. Накопления сажи в дымоходе могут воспламеняться, что приводит к пожару.

На соединениях газопровода часто возникают утечки газа. Если через вентиляцию они не отводятся на улицу, при достижении концентрации 5-15% от объема воздуха образуется взрывоопасная смесь.

Отсутствие вентиляции вызывает удушье от газа и копоти

На вентиляцию, отопление и кондиционирование распространяется СНиП 41-01-2003 и СП 60.13330.2020 . Согласно законодательной документации, газовое оборудование мощностью больше 30 кВт необходимо устанавливать в отдельно обустроенной котельной частного дома.

Спонтанно выбранная любая комната не подойдет. Объем котельной для котла мощностью до 60 кВт должен составлять 13,5 м³. Если мощность отопительного прибора больше 60 кВт, рекомендован объем помещения больше 15 м³.

до 30 кВт разрешено ставить на кухне, но комната должна соответствовать требованиям:

• минимальная площадь – 15 м²;
• соотношение общей площади остекления кухни к стенам – 3 см²/1 м³помещения;
• минимальная высота потолка – 2,2 м;
• наличие фрамуг и форточек на окнах;
• выдержка отступа котла от стены минимум 10 см;
• отделка стен кухни стойкими к возгоранию материалами;
• наличие вытяжки и притока воздуха.

Отдельно предъявляются требования к вентиляции в котельной. За 1 час система должна обеспечить трехкратный естественный воздухообмен.

В СНиП прописаны требования к обустройству вентиляции для отдельной котельной частного дома.

Необходимо:

• установить отдельные от общей системы вентканалы для газового котла, по котором будет поступать и отводиться воздух;
• обеспечить плотность соединений воздуховодов термостойким герметиком;
• врезать проходные гильзы в стены для подвода с улицы труб газопровода к котлу;
• к одному дымоходу подключать не больше двух котлов;
• обеспечить расстояние не меньше 300 мм между окончанием дымохода на улице и плоскостью наружной стены.

Приток воздуха рекомендуется обустроить с улицы. Если планировка котельной не позволяет этого сделать, допускается создание поступления свежих потоков из соседних комнат через щель под дверью.

Однако гостиную запрещено использовать как смежное помещение для получения притока.

Калькулятор дымохода. Калькулятор расчета сечения дымохода камина

Многие владельцы частных домов мечтают о камине – этом олицетворении особого уюта, располагающего к спокойному комфортному отдыху в зимние холода. Подобную мечту вполне можно воплотить в жизнь – приобрести уже готовый камин заводского изготовления, или сложить «классическое» сооружение из кирпича.

Калькулятор расчета сечения дымохода камина

Если приобретается готовое изделие, то особых проблем не предвидится – производитель уже до мелочей предусмотрел размеры самого прибора и диаметр необходимой для него дымоходной трубы. С кирпичным камином все обстоит несколько сложнее, особенно, если хозяин сам решил взяться за его проектирование. Должно быть учтено немало размерных нюансов, и один из них – это оптимальное сечение дымоотводного канала, от которого зависит и эффективность работы камина, и обеспечение безопасности его эксплуатации. Помочь с этим вопросом может калькулятор расчета сечения дымохода камина, размещенный ниже.

Во втором подразделе публикации будут приведено несколько необходимых пояснений по проведению расчетов.

Калькулятор расчета сечения дымохода камина

На чем основан и как проводится расчёт?

Дымоход является одним из основных элементов камина, и его размеры должны строго соответствовать особенностям обогревательного прибора (сооружения). Причем, эта зависимость – достаточно многогранная.

Дымоходная труба, сооруженная «на глазок», или в угоду только внешним декоративным качествам камина, без учета его параметров, может привести к целому ряду негативных последствий. Существуют специальные нормативы, которые регламентируют площадь сечения дымохода в зависимости от общей площади топливного окна. Считается, что примерное соотношение площадей должно быть 1:10. Однако, трубы различной конфигурации сечения (круглые, квадратные или прямоугольные) имеют свои специфические аэродинамические особенности, поэтому указанное соотношение может меняться в ту или иную сторону.

Цены на домашний камин

камин

Кроме того, сюда же вносит свою «лепту» и высота дымоходной трубы, отсчитываемая от колосниковой решетки (дна топочной камеры) до верхнего торца (устья). С увеличением высоты (до определённых пределов) возрастает и тяга, и это тоже сказывается на расчётном значении соотношения площадей дымоходного канала и топливного окна.

Таблицу в данном случае приводить нет смысла, так как все необходимые  значения из нее уже заложены в программу калькулятора.

• Значения ширины и высоты каминного окна вносятся в миллиметрах.
• Высота дымоходной трубы представлена в диапазоне от 5 до 11 метров. Менее 5 метров – недопустимо по правилам безопасности (СНиП напрямую запрещает это), а при высоте трубы более 10-11 метров камин начинает работать неэффективно – становится слишком «прожорливым», но без необходимой теплоотдачи. Приходится принимать дополнительные меры по искусственному снижению тяги.
• В отдельном окне калькулятора будет предложено указать форму канала – круг или прямоугольник (квадрат).
• В соответствии с этим выбором и берется значение после проведения расчета.

— А – диаметр круглого дымохода (в миллиметрах);

— Б – длина стороны квадратного канала (в миллиметрах)

— В – значение для прямоугольного канала дано в единицах площади (в квадратных сантиметрах), так как здесь возможны варианты – удлинение одной стороны за счет укорочения другой.

Следует правильно понимать, что калькулятор дает минимальные ориентировочные значения. Безусловно, на практике они приводятся или к долям кирпича (при кладке кирпичной трубы), или к стандартным диаметрам труб (для металлических или керамических дымоходов).

Сложно ли самостоятельно сложить камин?

Не обольщайтесь, что кладка небольшого камина выглядит простой – в этом деле очень много нюансов, и стоит очень хорошо все взвесить, прежде чем приниматься за самостоятельную работу. Подробнее о сооружении кирпичного камина своими руками – в соответствующей статье нашего портала.

Расчет дымохода для газового котла. Монтаж дымохода

Если принято решение устанавливать коаксиальный дымоход для газового котла, то необходимо изучить основные требования по установке:

• высота горизонтальной трубы должна быть более одного метра, вертикальный дымоход – пять метров;
• давление, с которым газ подается в трубу не должно превышать 0,03 кгс/см2, этот параметр указывают производители отопительных установок;
• возможность горизонтальной установки только при условии, что котел вырабатывает до 30 кВт, при
• большем показателе необходим монтаж только вертикального дымохода с выходом через крышу;
• при установке конструкции нужно рассчитывать длину таким образом, чтобы соединительные элементы не пересекались с перегородками, стенами, кровлей.

Установка коаксильного дымохода на отопительную печь

Наиболее часто используется именно коаксиальный дымоход для газового котла с закрытой камерой сгорания. Такие установки характеризуются принудительной организацией отвода газов и продуктов сгорания, поскольку в их конструкции не предусмотрено наличие обратной тяги. С закрытой камерой устанавливаются обычно напольные котлы, коаксиальный дымоход может присоединяться сверху, с боков и реже снизу.

Требования по установке дымоотвода на такие конструкции повышенные, поскольку горизонтальное отведение продуктов горения менее эффективно, чем вертикальное, а при монтаже дымохода нужно соблюдать определенный уклон. Для таких котлов оптимально использовать трубы диаметром 60 мм для внутренней и 100 мм — для внешней. Конструкцию можно дополнить специальными отводами, которые располагаются под углами 90о и 45о, но при монтаже следует учитывать, что такие отводы значительно сократят общую длину дымохода.

Прямой угол сократит длину на один метр, а уклон в 45о – на полметра.

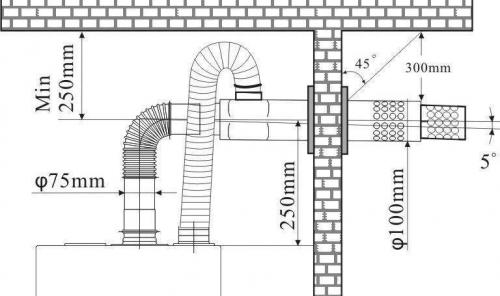

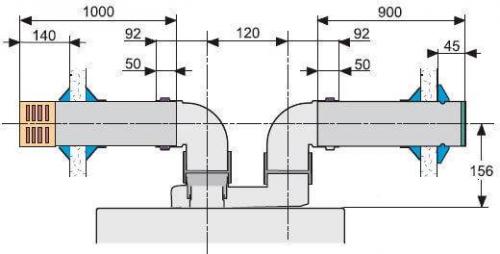

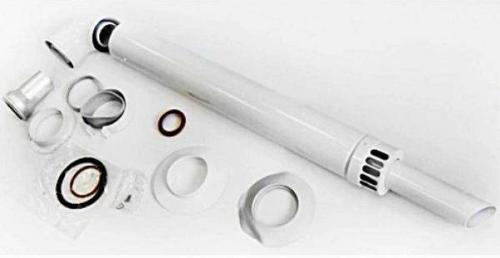

Габаритные размеры горизонтального коаксиального дымохода из эмалированной стали

Для устройства с закрытой камерой сгорания можно использовать коаксиальные трубы, изготовленные из эмалированной стали – внешняя, и алюминия — внутренняя

Реже для таких отопительных устройств используются вертикальные дымоходы, они устанавливаются, когда важно не испортить фасад здания или в целях обеспечения экологичности, поскольку дым, выходящий выше кровли, рассеивается быстрее и незаметно для человека

Установке коаксиального дымоотвода должны предшествовать подготовительные работы:

• расчет метража и количества необходимых элементов;
• подготовка отверстий в стене, перекрытиях, крыше, по всей длине дымохода;
• необходимо предусмотреть возможность монтажа под небольшим уклоном, это необходимо для того, чтобы образованный конденсат беспрепятственно стекал.

Немаловажными являются требования по высоте расположения дымоходной трубы – она должна быть на 1,5 метра выше, чем уровень камеры сгорания, такое размещение создаст более эффективную тягу и снизит вероятность возникновения возгораний.

Элементы труб коаксиального дымохода с прокладками

Собирая коаксиальный дымоход, желательно использовать резиновые прокладки в местах стыков, благодаря им конструкция будет более герметичной, а риск задымления отсутствовать вовсе.

Если учесть все требования при монтаже коаксиального дымоотвода и выполнить все этапы правильно, то можно обеспечить долгую и эффективную работу отопительных установок, будь они напольные, пристенные или встроенные.

Диаметр дымохода для котла 12 квт. Требования к дымоходам для газовых котлов

Все требования к дымовым каналам прописаны в нормативных документах — СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их выполнение — обязательно. Если обобщить, то все можно свести к нескольким пунктам:

• Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле. То есть, если выход газового котла 150 мм, то дымоход должна иметь внутреннее сечение не менее 150 мм. Больше — можно, меньше — нет. В крайнем случае могут закрыть глаза на разницу в несколько миллиметров.
• Дымоход должен идти вертикально вверх. Желательно разработать конструкцию так, чтобы наклонных участков не было. В крайнем случае допускается уклон в 30°. Протяженность наклонного участка — не более высоты помещения.
• На все протяжении дымохода он не должен иметь искривлений и заужений.

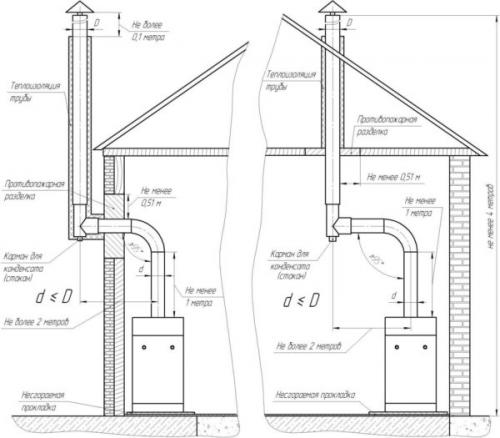

  Варианты установки дымоходов для напольного газового котла (с выходом дымового патрубка вверх)

  Диаметр дымохода для котла 12 квт. Требования к дымоходам для газовых котлов.

  Все требования к дымовым каналам прописаны в нормативных документах — СНиП 2.04.05-91 и ДБН В.2.5-2001. Их выполнение — обязательно. Если обобщить, то все можно свести к нескольким пунктам:

  Варианты установки дымоходов для напольного газового котла (с выходом дымового патрубка вверх)

  • Установка дымохода с прямым выводом в атмосферу;
  • Установка дымохода с выводом в вентиляционный канал;
  • Установка дымохода с выводом в общий дымовой канал;
  • Установка дымохода с выводом в специализированный дымовой канал;

  Важно! Выбор варианта установки дымохода зависит от конкретной ситуации и должна быть согласована с экспертом.

• Дымоход необходимо делать из газонепроницаемых материалов.
• Стыки тщательно изолировать — они должны быть герметичными (не должны пропускать газообразные вещества и не должны пропускать влагу).
• Так как дымовые газы на выходе современных газовых котлов имеют невысокую температуру, велика вероятность образования конденсата. Потому при устройстве дымохода в нижней его части необходимо предусмотреть конденсатосборник. Это съемный стакан из стойких к химическим веществам материалов. Лучший вариант — конденсатосборник из нержавеющей стали, более дешевый — пластиковый. Оцинкованная сталь — более дешевый вариант, но быстро разрушается.
• Дымоход для газового котла в частном доме должен иметь такую высоту, которая будет обеспечивать хорошую тягу. Для этого он должен возвышаться на 50 см над коньком крыши, если выводится в непосредственной близости от нее.
• На верхушке трубы желательно установить защитный козырек — зонтик. Он защищает трубу от засорения и попадания осадков.

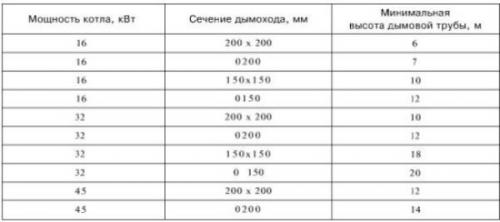

Расчет дымохода по мощности котла. Формула для расчета оптимальной конструкции

В формуле для подсчета параметров дымоотвода совмещается несколько условий, каждое из которых рассчитывается отдельно, анализируется и добавляется в схему разметки при монтаже. В этой формуле отображается:

• скорость движения дымового газа;
• длина дымохода;
• форма сечения конструкции;
• площадь канала;
• высота помещения;
• материал дымохода;
• средние показатели внутренней и внешней температуры;
• насколько ускоряется свободное падение;
• коэффициент гладкости стен труб.

Например, расчет сечения трубы (F)в м2 происходит по следующему уравнению:

(КхQ)/(4,19х√ˉh)=F,

в котором К – это коэффициент (вычисляется эмпирическим путем), Q – показатель степени производительности газового котла (мощность, кВт, указывается в техническом паспорте котла), и h это высота дымохода.

Для вычисления величины самотяги (мм. вод. ст.) показатель эффективной высоты дымохода умножают на разность плотности воздуха с плотностью дымовых газов.

Формулы расчета выявляют новые параметры и проверяют корректность вычисления. Так проверяют правильность расчетов размеров длины дымохода по формуле:

P*L>S,

в которой Р – показатель периметра сечения квадратной трубы, L – параметр длины дымохода, S – площади внутренней поверхности трубы. Для трубы с круглым сечением показатель Р заменяется на I. Вычислить I можно по формуле I=2пR, где R – радиус трубы.

Остальные показатели относительно технических характеристик котла, скорости подачи газа к устройству, которые понадобятся для вычислений, в паспортной документации.

Источник: https://baget-bez-stusla.aystroika.info/stati/raschet-dymohoda-dlya-pechi-na-drovah-tochnyy-metod-formula

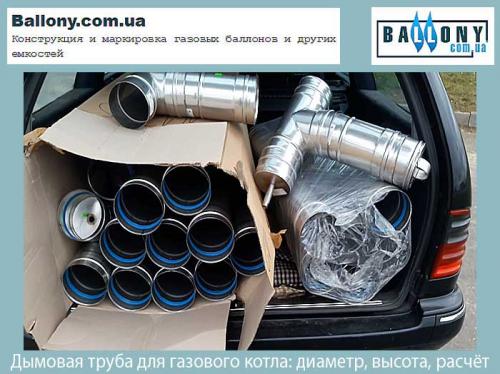

Диаметр дымохода для газового котла

Существуют два способа определить диаметр дымохода для газового котла. Первый способ – заглянуть в паспорт котла и уточнить размеры выходного патрубка.

В зависимости от мощности отопительного прибора, диаметр варьируется от 120 до 300 мм. Задача заключается в том, чтобы дымоход мог полностью удалить все продукты сгорания.

В противном случае они могут попасть внутрь помещений и привести к печальным последствиям. Допускается расширение дымохода, но сужать его запрещено.

Второй способ – рассчитать диаметр самостоятельно. Этот способ используется в том случае, если котёл ещё не куплен, но этап строительства уже требует решения вопроса о размерах дымохода.

Этапы расчета диаметра дымохода:

• Вычисление обогреваемой площади – указывается в проекте на строительство, либо вычисляется опытным путём с помощью обычной рулетки или дальномера;
• Вычисление тепловой мощности отопительного котла – она рассчитывается с учётом тепловых потерь, сюда же добавляется запас;
• Вычисление сечения дымохода, соответствующего обогреваемой площади для полного удаления продуктов сгорания;
• Перевод сечения в диаметр – здесь используется простая формула из школьного курса геометрии;
• Проведение монтажных и строительных работ – чаще всего строится кирпичный дымоход, а в него устанавливается металлический, что исключает негативное влияние конденсата на строительные материалы.

Предположим, что площадь обогреваемых помещения составляет 150 квадратных метров – это размер небольшого двухэтажного домика.

Высчитываем требуемую мощность котла – она составляет 1/10 от площади помещений, в нашем случае это 15 кВт. Добавим запас размером 20% и получим 18 кВт.

На каждый кВт тепловой мощности потребуется сечение как минимум 5 кв. см. Умножаем 5*18 и получаем сечение площадью 90 кв. см. Далее используется простая формула D=2√S/π.

Делим площадь на число Пи (3,14159 – точнее не нужно), выделяем из полученного значения квадратный корень, умножаем на 2 и получаем требуемый диаметр в сантиметрах.

В случае с нашими 90 кв. см. получаем дымоход с минимальным диаметром 10,7 см. Так как размер дымоходов принято измерять в миллиметрах, получаем, что нам нужна труба диаметром не менее 107 мм.

Ближайшие стандартные размеры – 110 и 120 мм. Расчёты завершены – приступайте к монтажу.

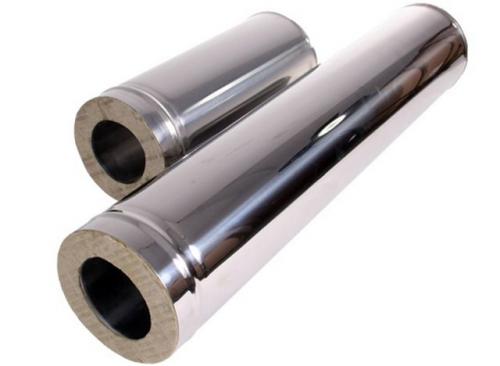

Онлайн калькулятор расчета диаметра дымохода. Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Любая печь или котел, работающие на твердом топливе, должны иметь надёжный дымоход для полного отведения образующихся продуктов сгорания. Хорошо, если приобретается готовое заводское изделие – в его паспортных данных обязательно указывается необходимый диаметр трубы, а сам агрегат снабжен соответствующим патрубком для подсоединения. Сложнее, когда реконструируется старая кирпичная или металлическая печь, если хозяева решили оснастить ее сэндвич-дымоходом.

Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Как не ошибиться с размерами, чтобы и требования безопасности были в полной мере соблюдены, и, вместе с тем, в трубу буквально не вылетало тепло, снижая тем самым эффективность отопления? Для этого необходимо провести некоторые вычисления, и в этом помощь окажет калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи.

Цены на утеплитель для дымохода

утеплитель для дымохода

Справочные материалы и необходимые пояснения – в тестовом блоке ниже калькулятора.

Калькулятор расчета внутреннего диаметра сэндвич-дымохода для печи

Как производится расчет?

Расчет построен на примерном расходе  того или иного твердого топлива (как уже сложилось в хозяйстве при использовании печи) с учетом его калорийности и выделяемых объёмов продуктов сгорания. Формула вычисления выглядит следующим образом:

d =  √(2 × М × Vу × (1 + T / 273) / (3600 × π))

где:

d – рассчитываемый диаметр внутреннего канала сэндвич-дымохода, в миллиметрах.

М – сложившийся примерный расход топлива определенного типа, килограмм в час.

Vу – удельный объем (м³) газообразных продуктов сгорания, образующихся при сжигании 1 кг твердого топлива определенного типа.

T – рекомендуемая температура газов на выходе из дымохода.

π – известная всем величина-константа.

Формула выглядит «устарашающей» и не располагающей к самостоятельному расчету.  Не беда — она полностью реализована в калькуляторе.

Табличные данные по основным применяемым видам твердого топлива приведены в таблице. Впрочем, всё, кроме температуры на выходе из дымохода, уже внесено в программу калькулятора:

После указания всех запрашиваемых параметров и нажатия на кнопку расчета будет выдан минимальный диаметр внутреннего канала сэндвич-трубы в миллиметрах. Он станет ориентиром при выборе из предлагаемых в продаже комплектов стандартных размеров.

Сложно ли установить сэндвич-дымоход самостоятельно?

По сути, производители предлагают полный ассортимент всех необходимых деталей для сборки качественного сэндвич-дымохода любой степени сложности. Браться ли за это дело самому – советовать сложно, так как необходим определенный опыт работы, а сам дымоход непосредственно влияет на уровень безопасности проживания в доме, и ошибки могут очень дорогого стоить. Подробнее об установке сэндвич-дымоходов на печи – в специальной публикации нашего портала.

Источник: https://baget-bez-stusla.aystroika.info/novosti/raschet-dymohoda-dlya-kotla-trebovaniya-k-dymohodam-dlya-gazovyh-kotlov
