Печь-буржуйка из газового баллона своими руками. Изготовление печки из газового баллона своими руками

Печь-буржуйка из газового баллона своими руками. Изготовление печки из газового баллона своими руками

Необходимо при этом осуществить выбор ориентации положения печки (горизонтальное, или вертикальное).

Различие между этими вариантами в цели использования.

  • Горизонтально расположенную печку обычно больше используют для приготовления пищи.
  • Вертикально расположенную печку – для обогрева из-за большей тяги и экономии пространства.

По второй причине этот вариант чаще используют в капитальных гаражах.

Печь-буржуйка из газового баллона своими руками. Изготовление печки из газового баллона своими руками

Печь-буржуйка из газового баллона своими руками. Изготовление печки из газового баллона своими руками 01

    Изготовление горизонтального варианта:

    • от баллона отрезают верхнюю часть, где расположен вентиль, для установки дверцы (на фото показан другой вариант, где вместо отрезания верхней части используют готовую чугунную дверцу);
    • в стенке баллона высверливают отверстия для колосника, либо внутри наваривают крепления для обустройства съемного колосника;
    • снизу крепят опоры/ножки/полозья и тому подобное;
    • если колосниковая решетка просверлена в корпусе баллона – снизу крепят зольник-поддон, изготовленный из листового металла;
    • в стенке баллона как можно ближе ко дну вваривают переходник для дымохода;
    • труба дымохода обязательно должна содержать так называемое «колено».

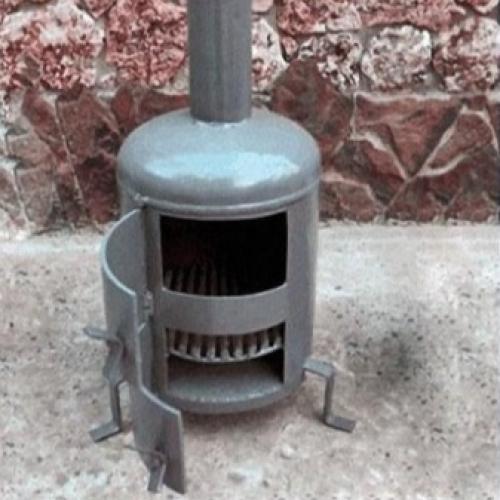

    Изготовление вертикального варианта:

    • срезают вентиль, и на его место вваривают патрубок для дымохода 10-15 см;
    • выше дна на 5-7 см для поддувала проделывают отверстие;
    • от него отступают еще 5-7 см и вырезают проем для дверцы;
    • внутри емкости в проёме между ними вставляют колосник, или приваривают крепления для съемной решетки;
    • устанавливают дверцы с защелками и опоры/пожки/полозья.

    Печь-буржуйка из газового баллона своими руками. Изготовление печки из газового баллона своими руками 02

    Печь-буржуйка из газового баллона своими руками. Изготовление печки из газового баллона своими руками 03

    Вертикальная буржуйка из газового баллона. Особенности и разновидности самодельных печек из газового баллона

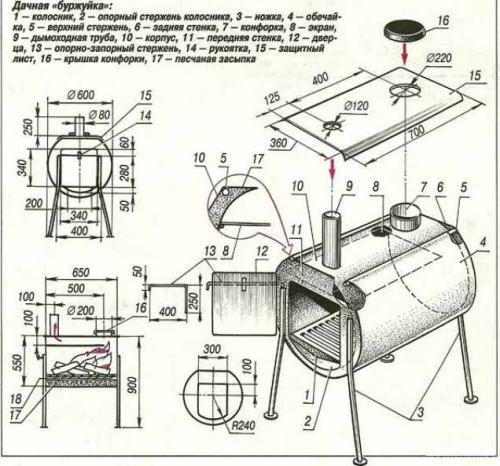

    Все твердотопливные печи из газового баллона имеют общие элементы конструкции:

    • Корпус, в котором прорезаны отверстия для дверки, поддувала и вытяжной трубы.
    • Поддувало.
    • Вытяжная труба, снабженная дроссельной заслонкой.
    • Решетку колосника, расположенную невысоко над днищем печки. На ней размещается топливо и происходит его сгорание.
    • Внутренние стенки, формирующие поток продуктов сгорания.
    • Ножки.

    Вертикальная буржуйка из газового баллона. Особенности и разновидности самодельных печек из газового баллона

    Конструкция буржуйки

    Через дверку происходит загрузка топлива и удаление золы и шлаков из подколосникового пространства. Через поддувало в камеру сгорания поступает поток воздуха и осуществляется регулировка режима горения. Поддувало делают конструктивной частью дверки либо выполняют в виде отдельного отверстия с заслонкой.
    В вытяжную трубу врезают заслонку дроссельного типа, также регулирующую режим горения.
    Печи из газового баллона выполняют в вертикальном и горизонтальном вариантах. Горизонтальная печь проще в исполнении, но занимает много места. Вертикальную можно разместить в любом углу помещения, у нее существенно лучше тяга и эффективность сгорания топлива.

    В печах на жидком топливе (их также называют масляными или капельными) вместо колосника закреплена горелка той или иной конструкции и смонтирован подводящий топливо трубопровод. Дверка намного меньше — она нужна не для загрузки топлива и выгребания золы и шлаков, а лишь регулировки потока воздуха, а также для монтажа и обслуживания горелки.

    К базовой конфигурации печи из газового баллона домашний мастер может добавить различные усовершенствования: ограждение, предохраняющее от ожогов, конфорки для разогрева и приготовления пищи и напитков, вешалки для сушки одежды и обуви и т.п.

    Буржуйка из газового баллона горизонтальная. Какой нужен баллон и как подготовить его к работе

    Прежде всего отметим, что для изготовления буржуйки подходят только цельнометаллические баллоны для бытового пропан-бутана, включая те, которые используются для оснащения ГБО грузовых или легковых автомобилей. Лучшей заготовкой можно считать 50-литровый сосуд, который можно найти в большинстве частных хозяйств. Его высоты 850 мм и диаметра 300 мм вполне достаточно для сжигания всех видов топлива, от дров или опилок до отработанного моторного масла.

    Неплохую буржуйку можно построить из 27-литрового пропанового баллона, если использовать горизонтальную схему агрегата с дооснащением поддувальной камерой. Небольшие размеры позволят использовать такой агрегат в качестве мобильной конструкции.

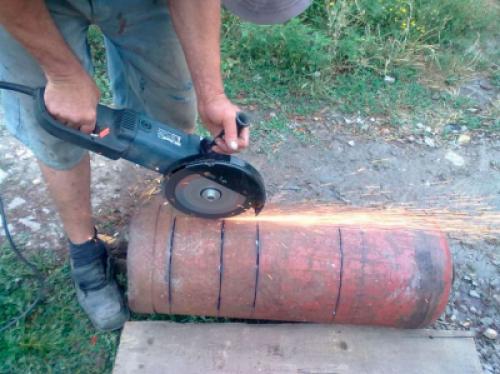

    Поскольку даже в пустом баллоне могут находиться остатки газа, конденсат или его пары, то без тщательной подготовки ёмкости проводить с ней какие-либо работы может быть опасно — любая искра может привести к взрыву.

    Буржуйка из газового баллона горизонтальная. Какой нужен баллон и как подготовить его к работе

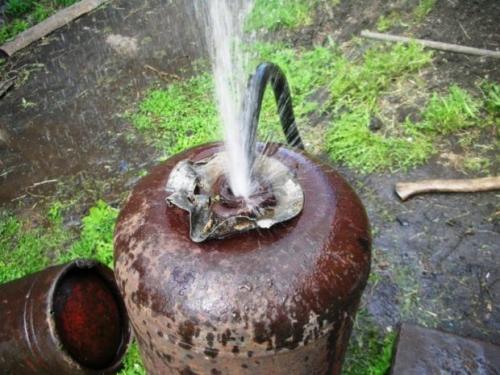

    Вода вытеснит из баллона остатки газа, после чего можно не опасаясь приступать к слесарным работам

    Чтобы полностью удалить пропан или его производные, воспользуйтесь проверенной методикой:

    1. Отверните вентиль и выпустите из баллона остатки газа.
    2. Переверните ёмкость вверх дном и вылейте из него конденсат.

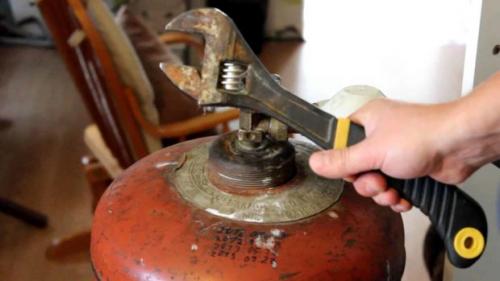

    3. Воспользовавшись газовым или разводным ключом, демонтируйте вентиль.
    4. Поставьте сосуд вертикально и при помощи шланга полностью наполните его водой. Жидкость полностью вытеснит остатки газа и сделает заготовку для буржуйки безопасной.
    5. После того как вода будет слита, с баллоном можно проводить любые слесарные работы — резать, сверлить, варить и т. д.

    Поскольку и газ, и конденсат являются взрывоопасными веществами, а кроме того, обладают сильно выраженным, неприятным запахом, то работы необходимо проводить на открытом воздухе, вдали от источников открытого огня.

    Буржуйка из газового баллона горизонтальная. Какой нужен баллон и как подготовить его к работе

    Буржуйка из газового баллона длительного горения. Изготовление пиролизной двухкамерной печки

    Печь-буржуйка из газового баллона своими руками. Изготовление печки из газового баллона своими руками 07

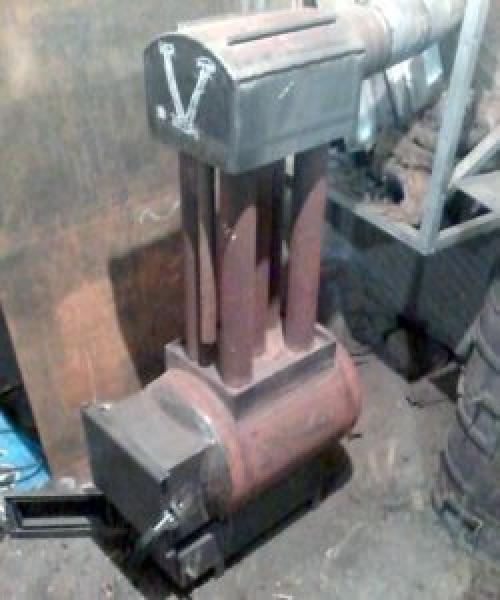

    На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров,  нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

    Принцип работы следующий:

    • Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
    • Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
    • Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

    Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м2полезной площади.

    Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

    Материалы и инструменты

    Понадобятся следующие материалы:

    • электроды
    • отрезные круги
    • 1 газовый баллон на 24 литра
    • лист толщиной 2 мм
    • уголок на изготовление «ножек»
    • арматура диаметром 20 мм
    • труба диаметр 57 мм
    • Потребуются те же инструменты:

      • переносной сварочный аппарат
      • «болгарка»
      • дрель
      • сверла
      • прочий инструмент.

      Ниже представлен чертеж буржуйки из газового баллона на 24 литра.

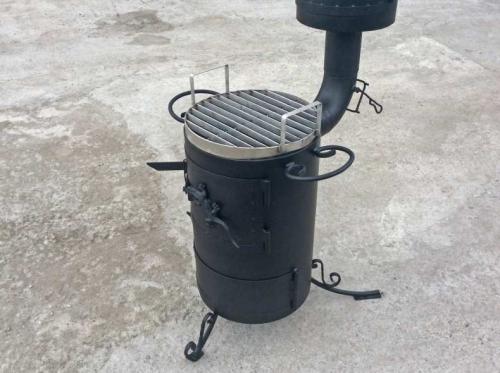

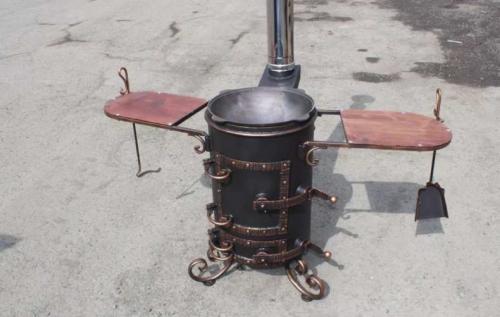

    Буржуйка из газового баллона для казана. Печь для казана своими руками: все о подборе размера и чертежа для изготовления из буржуйки, трубы, бочки и газового баллона

    Когда наступает время отпусков или просто выходных многие люди предпочитают отдых на природе ли у себя на дачном участке. Еда приготовленная на природе всегда получается вкусней в отличие от домашней, потому как даже окружающая атмосфера благоприятствует этому.

    Но не всю еду можно приготовить без наличия простейших приспособлений для ее приготовления. В статье ниже будет представлена печь. которую можно сделать самостоятельно и в дальнейшем на нее будет устанавливаться казан.

    Печи могут быть кирпичными, металлическими или сделаны из подходящих готовых изделий. Ниже мы рассмотрим все варианты изготовления печи для казана своими руками.

    Самодельное устройство для приготовления блюд в казане можно встретить у многих владельцев дачных участков. Сделать такую печь в стационарном исполнении тоже не составит труда имея определённые навыки и необходимый материал.

    Что такое казан?

    Казаном является предмет изготовленный из чугуна или алюминия в виде полусферы.

    • Благодаря своей оригинальной форме данная посудина может опускаться прямо в огоь, что благоприятно сказывается на приготовлении блюда с прогревом со всех сторон.
    • Казаны могут иметь разные объёмы, но в основном используются стандартные размеры в пределах 2-4 литра, 5-8 литров, 9-25 литров.

    Буржуйка из газового баллона для казана. Печь для казана своими руками: все о подборе размера и чертежа для изготовления из буржуйки, трубы, бочки и газового баллона

    Из двух вышеперечисленных устройств можно готовить в них на обычной газовой плите со специальной подставкой.

    Буржуйка из газового баллона для казана. Печь для казана своими руками: все о подборе размера и чертежа для изготовления из буржуйки, трубы, бочки и газового баллона

    Толщина стенок изделий зависит от варианта металла из которого произведены.

    Буржуйка из газового баллона для казана. Печь для казана своими руками: все о подборе размера и чертежа для изготовления из буржуйки, трубы, бочки и газового баллона

    В давние времена казан был незаменимым атрибутом кочевника и находился всегда с ним. Но чтобы приготовить в нем что-то печь не делали. Просто копали яму и с одной стороны делали отверстие в земле и закладывали туда горящие дрова. Но это все в прошлом, да и при таком подходе блюдо было не очень правильно приготовлено .

    Выбор печи для казана

    Ответ на этот вопрос двузначен. Потому как кому-то нравиться готовить на печи сделанной из кирпича, а кому-то симпатизирует металлическое изделие.

    Буржуйка из газового баллона для казана. Печь для казана своими руками: все о подборе размера и чертежа для изготовления из буржуйки, трубы, бочки и газового баллона

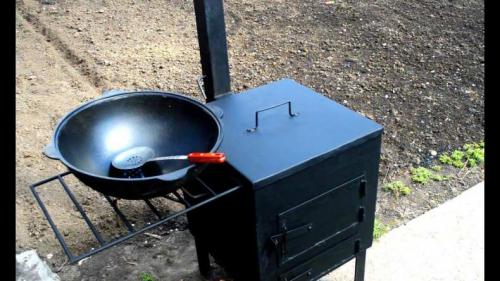

    На сегодняшний день рынки кишат различными «мангалов с печкой под казан» и другим неплохих вариантов металлических изделий. Их спокойно можно приобрести, тем более если не предполагается с их помощью готовить большой ассортимент кулинарных изысков.

    Буржуйка из газового баллона для казана. Печь для казана своими руками: все о подборе размера и чертежа для изготовления из буржуйки, трубы, бочки и газового баллона

    Главное, если человек предпочитает готовить не вдыхая ароматный дым блюда с печным вместе, то ему подойдет не каждый вариант.

    Буржуйка из газового баллона для казана. Печь для казана своими руками: все о подборе размера и чертежа для изготовления из буржуйки, трубы, бочки и газового баллона

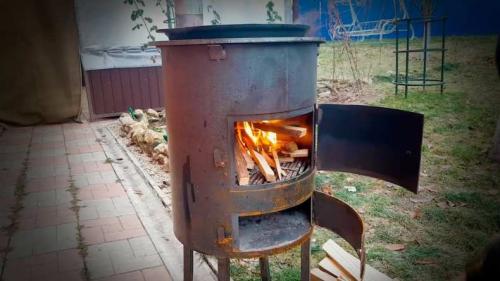

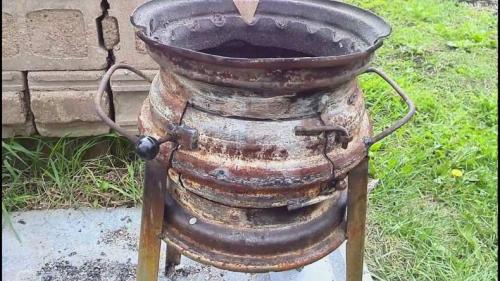

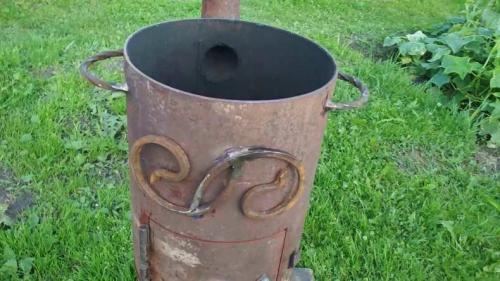

    Печь может быть нескольких видов:

    1. Сложенная из кирпича;
    2. Переделанная из другого металлического прибора;
    3. Вылепленная из глины.

    Буржуйка из газового баллона для казана. Печь для казана своими руками: все о подборе размера и чертежа для изготовления из буржуйки, трубы, бочки и газового баллона

    Начало работ:

    1. Перед началом работ необходимо сделать эскиз будущей печи на бумаге, нанести на эскиз будущие размеры печи, после определиться с кого материала будет делаться печь и будет ли она неподвижной или мобильной. Не забывайте, что кирпичная печь более безопасная если в процессе домашнего использования они могут находится рядом.
    2. Печь из кирпича также как им мангал может быть мобильной. Мобильная очень удобна в использования, а стационарная при правильном расположении будет отвечать за красоту экстерьера участка
    3. Кирпичная печь под казан имеет больший эффект и на неë меньше расходуется топлива.
    4. В плане постоянных перемещений пользователям лучше сделать мобильную печь из металла.

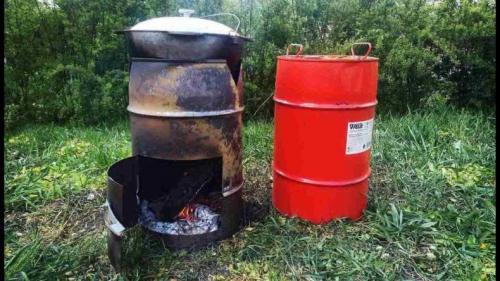

    5. Собрать еë довольно просто, потому как она состоит из старого железного котла, а качестве подставки используют трубу из чугуна или жароупорной стали.
    6. С ее помощью можно приготовить в любой поездке, а во дворе она никакого места занимать не будет в отличие от стационарной печи.
    7. Оба варианта имеют простую сборку.

    Источник: https://bannye-pechi.postroivsesam.info/stati/kak-sdelat-burzhuyku-iz-gazovogo-ballona-vertikalnaya-burzhuyka-iz-gazovogo-ballona

    Буржуйка из газовых баллонов. Монтаж и первый запуск

    Наша пошаговая инструкция поможет вам быстро собрать буржуйку из газового баллона своими руками. Здесь нет ничего сложно, а все операции делятся на три основных этапа:

    Печь-буржуйка из газового баллона своими руками. Изготовление печки из газового баллона своими руками 15

    В работе с болгаркой нет ничего сложного. Но если сомневаетесь в своих силах, то лучше доверьте этот процесс человеку с опытом.

    • Подготовка газового баллона – необходимо выкрутить кран, слить оттуда газовый конденсат, после чего залить воду, чтобы изнутри вышел весь газ. Также есть рекомендация дать воде постоять сутки. Еще одна рекомендация – добавить в воду марганцовку. Далее жидкость сливается, а баллон можно спокойно резать. Если вы не уверены в результатах промывки, проконсультируйтесь со знающими людьми;
    • Резка газового баллона – нужно вырезать дверцы и отверстие под дымоход. Здесь можно поступить хитрее – вырезать отверстие под дымоход не в верхней торцевой части, а в задней, ближе к верхушке. На месте вентиля вырезается отверстие побольше – сюда вваривается варочная панель;
    • Установка колосниковой решетки и монтаж ножек – для этого рекомендуется использовать арматуру толщиной не менее 12 мм.

    Последний этап – это установка и запуск.

    Буржуйку из газового баллона необходимо установить на негорючее основание – это может быть бетонный или кирпичный постамент. Под нее крайне желательно постелить лист металла. Это необходимо для обеспечения пожарной безопасности. Теперь можно приступать к запуску – монтируем и закрепляем дымоход, начинаем колоть дрова.

    На колосниковую решетку укладываем мелкие щепки, после чего приступаем к дровам побольше. Не вздумайте разжигать буржуйку из газового баллона с помощью легковоспламеняющихся жидкостей – может произойти взрыв или мощный хлопок. При взрыве или хлопке газовый баллон выдержит, а вот людей может оглушить.

    Если дрова слишком влажные, воспользуйтесь специальными средствами для розжига печей. Поджигаем мелкие щепки, наблюдаем за пламенем – дверца зольника (она же служит поддувалом) находится в закрытом состоянии. Как только пламя охватит все дрова, закройте топку и приоткройте зольник. Возникнет тяга, которая заставит огонь гореть веселее. Дождитесь, пока в помещении станет тепло, отрегулируйте уровень тяги в соответствии со своими предпочтениями.

    Источник: https://bannye-pechi.postroivsesam.info/novosti/burzhuyka-iz-gazovogo-ballona-na-drovah-osobennosti-konstrukcii-i-princip-deystviya

    Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

    Самодельная печь буржуйка из газовых баллонов.

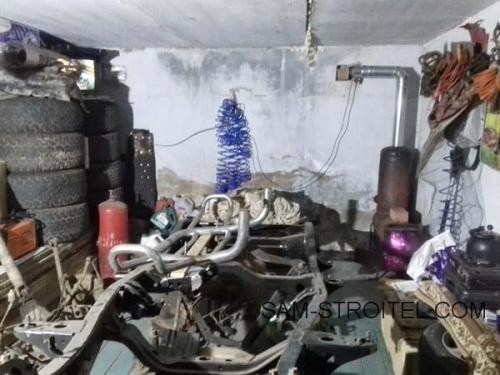

    Для комфортной работы в гараже, в том числе и для покрасочных работ, встал вопрос, как создать в помещении плюсовую температуру в зимний период.

    Самый оптимальный и экономный вариант, это конечно же дровяная печь-буржуйка. Вариантов исполнения великое множество. Я решил делать самодельную буржуйку из бытовых газовых баллонов, благо один уже много лет ждал своего часа в куче гаражного хлама, а другой я приобрёл в пункте приёма металлолома.

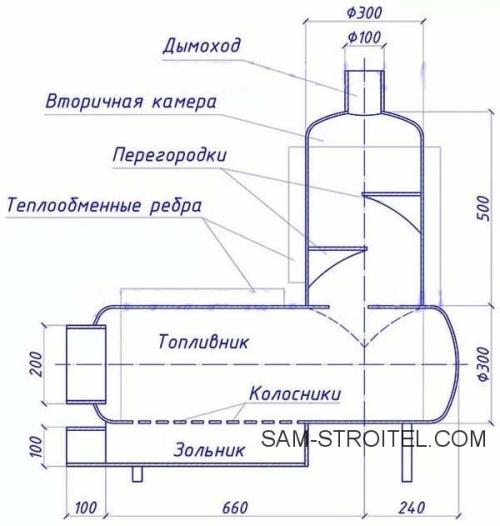

    Первым делом нашёл в интернете вот такую схему буржуйки

    Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

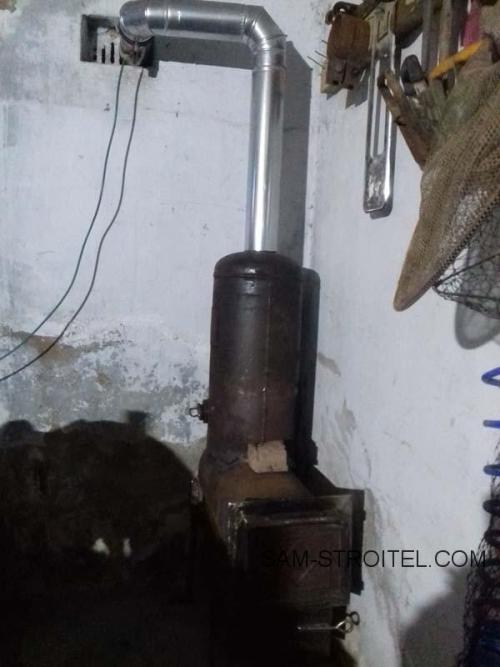

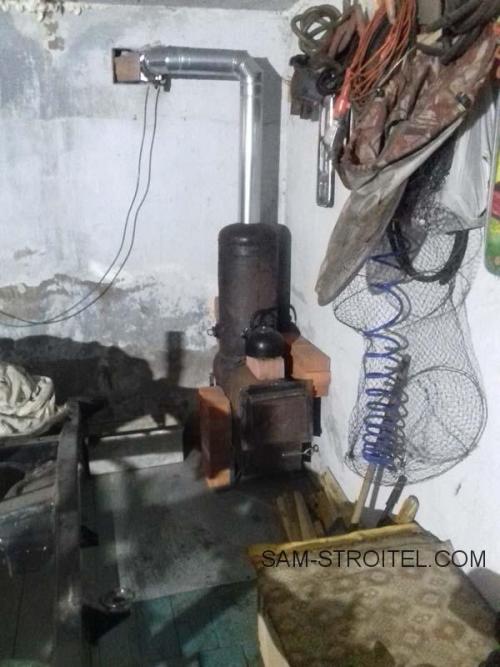

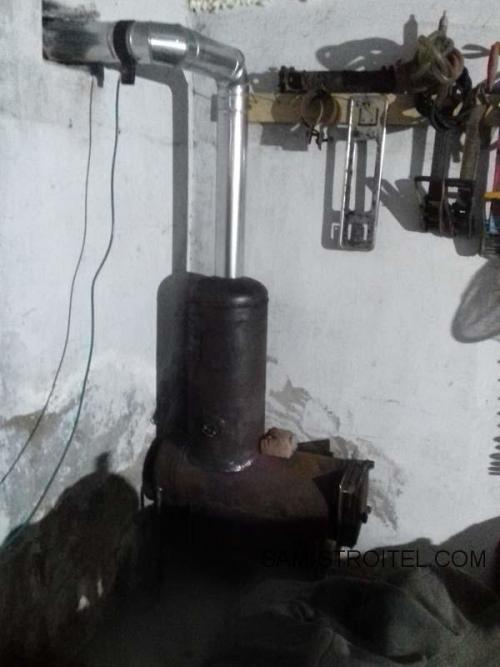

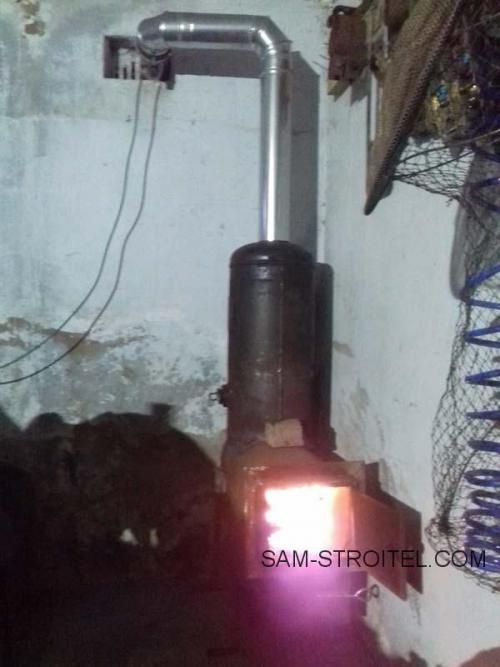

    В результате, буржуйка получилась точно как на чертежах, с незначительными изменениями в конструкции.

    Сама топка и пламегаситель с перегородками, точно по схеме. Теплообменные рёбра делать вообще не стал, по мне так они совершенно ни к чему. Колосники старая чугунная печная решётка, отрезал одну секцию, чтобы вписалась в баллон как родная.

    Дверка для топки тоже чугунная, поэтому увеличился и размер проёма для закладки дров. Ну и зольник, он же поддувало увеличился в глубину до 160 мм.

    Прошу меня извинить, но к большому сожалению фотографии всех этапов изготовления «умерли» вместе с телефоном на который и были сделаны. Поэтому могу представить Вам только конечный результат.

    Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

    Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

    Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

    Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

    Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

    Теперь расскажу про эксплуатацию печки. Перед первым запуском, на улице -10°, в гараже -5°. Через час после растопки +10°, через три часа +20°.

    Жарко, иногда даже открываю дверь, подышать. Тепло держит хорошо, остывает долго, не дымит. Для помещения в 25 квадратов самое то. Оставляю тёплые угли без всяких заслонок и шиберов, прихожу на следующий день и замечаю что температура не успевает опуститься ниже нуля, а значит и поднимается быстрее.
    Ну всё пока, надеюсь кому-то пригодится, будут вопросы, всегда рад помочь. Всем Удачи Друзья!

    Автор самоделки: Вадим Березин.
