Буржуйка из газового баллона на дровах. Особенности конструкции и принцип действия

Как и любая другая твердотопливная печь прямого горения, агрегат, изготовленный из газового баллона, состоит из нескольких частей:

  • топки, совмещённой с корпусом;
  • колосниковой решётки;
  • поддувальной камеры;
  • дымохода.

Поддувало располагается в нижней части буржуйки и представляет собой небольшую камеру (по сути, канал), необходимую для подачи кислорода в зону горения. Чтобы регулировать количество воздуха, наблюдать за процессом и выгребать пепел, поддувало оснащают дверцей.

Буржуйка из газового баллона на дровах. Особенности конструкции и принцип действия

Простая конструкция — одна из составляющих успеха цилиндрических буржуек

В средней части печи расположена топочная камера, которая отделяется от поддувала колосниковой решёткой. Являясь основным модулем отопительного прибора, топка одновременно играет роль загрузочного отсека и теплообменника. Как и поддувало, топливник снабжается дверцей, через которую в буржуйку закладывают дрова и удаляют золу.

Дымоход представляет собой канал, необходимый для удаления продуктов сгорания из рабочей зоны. В печной трубе обязательно обустраивают заслонку, которую закрывают после прогорания дров. Это предотвращает утечку тепла из помещения в то время, когда буржуйка не используется.

Работа теплогенератора из газового баллона не отличается сложностью. После того как дрова укладывают на колосники, их поджигают и закрывают дверцу топочной камеры. Поддувало в это время должно быть открыто — через него воздух проходит к топливу. Интенсивность горения контролируют, прикрывая или открывая нижнюю дверцу. Разогретые газы удаляются через дымоход.

Чтобы увеличить эффективность теплообмена, буржуйку оснащают дополнительными элементами, которые позволяют отбирать остаточное тепло уходящих газов. Для этого на печную трубу устанавливают воздушный теплообменник или водяную рубашку. Нередко доработка заключается в удлинении той части дымохода, которая находится в помещении.

Буржуйка из газовых баллонов. Монтаж и первый запуск

Наша пошаговая инструкция поможет вам быстро собрать буржуйку из газового баллона своими руками. Здесь нет ничего сложно, а все операции делятся на три основных этапа:

Буржуйка из газового баллона на дровах. Особенности конструкции и принцип действия 01

В работе с болгаркой нет ничего сложного. Но если сомневаетесь в своих силах, то лучше доверьте этот процесс человеку с опытом.

  • Подготовка газового баллона – необходимо выкрутить кран, слить оттуда газовый конденсат, после чего залить воду, чтобы изнутри вышел весь газ. Также есть рекомендация дать воде постоять сутки. Еще одна рекомендация – добавить в воду марганцовку. Далее жидкость сливается, а баллон можно спокойно резать. Если вы не уверены в результатах промывки, проконсультируйтесь со знающими людьми;
  • Резка газового баллона – нужно вырезать дверцы и отверстие под дымоход. Здесь можно поступить хитрее – вырезать отверстие под дымоход не в верхней торцевой части, а в задней, ближе к верхушке. На месте вентиля вырезается отверстие побольше – сюда вваривается варочная панель;
  • Установка колосниковой решетки и монтаж ножек – для этого рекомендуется использовать арматуру толщиной не менее 12 мм.

Последний этап – это установка и запуск.

Буржуйку из газового баллона необходимо установить на негорючее основание – это может быть бетонный или кирпичный постамент. Под нее крайне желательно постелить лист металла. Это необходимо для обеспечения пожарной безопасности. Теперь можно приступать к запуску – монтируем и закрепляем дымоход, начинаем колоть дрова.

На колосниковую решетку укладываем мелкие щепки, после чего приступаем к дровам побольше. Не вздумайте разжигать буржуйку из газового баллона с помощью легковоспламеняющихся жидкостей – может произойти взрыв или мощный хлопок. При взрыве или хлопке газовый баллон выдержит, а вот людей может оглушить.

Если дрова слишком влажные, воспользуйтесь специальными средствами для розжига печей. Поджигаем мелкие щепки, наблюдаем за пламенем – дверца зольника (она же служит поддувалом) находится в закрытом состоянии. Как только пламя охватит все дрова, закройте топку и приоткройте зольник. Возникнет тяга, которая заставит огонь гореть веселее. Дождитесь, пока в помещении станет тепло, отрегулируйте уровень тяги в соответствии со своими предпочтениями.

Печка из газового баллона на дровах. Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой.
Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения.
особенности выполнения буржуйки горизонтальной
Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pechi-iz-gazovogo-ballona-svoimi-rukami-nemnogo-ob-ustroystve-gazovogo-ballona

Вертикальная буржуйка из газового баллона. Рекомендации по изготовлению

Тема изготовления различных буржуек на дровах из газовых баллонов весьма популярна и вот почему. Во-первых, это доступный материал, что можно найти на любом пункте приема металлолома. Во-вторых, подобный бак – это фактический готовый корпус печи с достаточно толстыми стенками. Остается только самостоятельно его доработать и получится отличная буржуйка для отопления гаража или дачи. Причем конструкция может быть как вертикальной, так и горизонтальной.

Вертикальная буржуйка из газового баллона. Рекомендации по изготовлению

Совет. Более всего для изготовления самодельного отопителя подойдет стандартный баллон из-под пропана емкостью не менее 50 л. Использование баков меньшего объема не даст должного эффекта, печка получится тяжелой, а площадь поверхности теплообмена – небольшой.

Вертикальная буржуйка из баллона, сделанная своими руками, компактнее и занимает в помещении мало места. Но вот дрова в ней гореть долго не будут, как ни ограничивай расход воздуха, так как пламя станет охватывать весь объем топлива.

Вертикальная буржуйка из газового баллона. Рекомендации по изготовлениюДругое дело – горизонтальная печка, в ней пламя движется от начала к концу, постепенно сжигая древесину. Но с ней и работы побольше, нужно устраивать зольную камеру снаружи, поскольку внутри она отнимет слишком много полезного объема. Устройство данной буржуйки показано на чертеже:

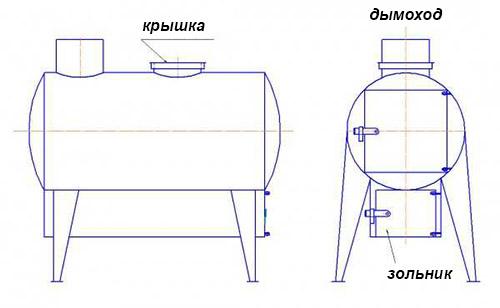

Вертикальная буржуйка из газового баллона. Рекомендации по изготовлениюТеперь о том, как сделать горизонтальную буржуйку в домашних условиях. Для этого нужно аккуратно отрезать болгаркой верх баллона, где прикручен газовый вентиль. Естественно, вентиль надо предварительно вывинтить, а емкость наполнить доверху водой с целью вытеснить все пары пропана, что могли остаться внутри бака.

Вертикальная буржуйка из газового баллона. Рекомендации по изготовлениюВ противном случае вы рискуете устроить взрыв, последствия коего непредсказуемы. Дальше последовательность действий такая:

  • вырезать полосу в боковой стенке, где будет привариваться зольная камера. Другой вариант – насверлить множество отверстий, как это видно на фото ниже.
  • изготовить и приварить к баллону зольник из металла толщиной 2—3 мм. Спереди поставить самодельную дверцу или заслонку для регулирования подачи воздуха;
  • спереди в торец следует врезать загрузочную дверку. Ее можно изготовить круглой либо квадратной формы или же приобрести готовое изделие;
  • в задней части надо вырезать отверстие для дымоходного канала. Слишком большим его делать не стоит, достаточно принять диаметр дымохода 100 мм, максимум – 150;
  • приварить патрубок;
  • изготовить подставку из любого подручного металлопроката и тоже приварить его к корпусу.

Вертикальная буржуйка из газового баллона. Рекомендации по изготовлениюПечь вертикального типа из баллона изготовить немного проще. Чтобы сделать такую буржуйку своими руками, надо вырезать проемы для дверец в боковой стенке, причем в качестве створок могут выступать сами вырезанные куски металла. Нужно лишь приладить к ним петли, например, из нескольких звеньев толстой цепи, как это сделано на фото:

Вертикальная буржуйка из газового баллона. Рекомендации по изготовлениюА вот с колосниками придется повозиться. Мало того что надо изготовить решетку (лучше из арматуры периодического профиля), так ее еще необходимо как-то установить внутрь баллона. Тут придется отрезать его верх либо нижнюю часть – на ваше усмотрение.

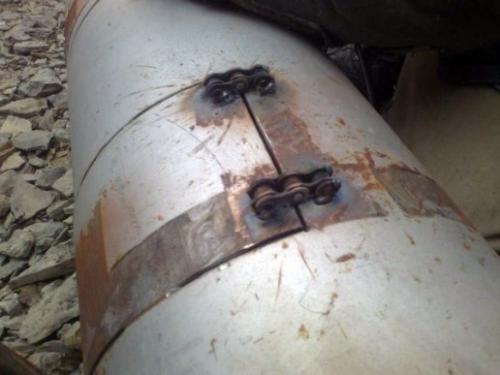

Вертикальная буржуйка из газового баллона. Рекомендации по изготовлениюПосле монтажа колосников отрезанную часть следует приварить на место, а сверху приладить патрубок для отвода продуктов сжигания.

Вертикальная буржуйка из газового баллона. Рекомендации по изготовлению

Примечание. Вместо отрезанной полусферы проще поставить плоскую крышку из листа железа. Впрочем, патрубок необязательно крепить сверху. Его можно врезать и в стенку буржуйки в верхней части.

Буржуйка из газового баллона горизонтальная. Как сделать буржуйку из газового баллона своими руками — пошаговое руководство

Мастера давно освоили ряд отраслей, в которых способны сделать даже сложные элементы из подручных средств. Исключением не стала популярная печка-буржуйка, которую научились изготавливать самостоятельно из газового баллона. Как можно выполнить такие работы самостоятельно и без посторонней помощи?

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Справка! Лучшим решением становится баллон из фреона, этот выбор обеспечивается толстыми стенками самой конструкции, которые значительно дольше сохранят тепло после полного нагрева.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Принцип работы буржуйки из газового баллона

Принцип буржуйки из газового баллона очень прост:

  • внутрь топки закладываются дрова или другое топливо;
  • топливо поджигается, но нужно наблюдать за процессом нагревания.

Такая печка очень быстро нагревается, что является основным преимуществом такой системы. Это обуславливается быстрым нагревом металла, но есть и недостаток, заключающийся в быстром остывании. Поэтому если придётся отапливать большое помещение, нужно будет систематически следить за тем, чтоб дрова в топке не заканчивались. Только постоянное пополнение топлива поможет держать тепло на протяжении долгого периода.

Как сделать буржуйку из газового баллона своими руками

Буржуйка горизонтального типа

Горизонтальная буржуйка считается классическим вариантом такой печки. Чтоб правильно её изготовить, нужно придерживаться следующего алгоритма действий:

  1. Крышка баллонапри помощи болгарки.
  2. В задней части делается небольшое отверстие, которое в будущем послужит как дымоход.
  1. Берется металлический лист размером в 4 мм. Из него вырезается небольшой блин диаметром, который будет идентичен диаметру передней стороны. При помощи болгарки в нем необходимо проделать два отверстия: под поддувало и топочную камеру. Вырезанные кусочки также применяются и служат для изготовления дверцы, к ним привариваются петли.
  2. После этого к внутренней части баллона приваривается колосниковая решётка. Чаще всего используют металлическую арматуру. Приваривание решётки к баллону — это самый простой способ, сначала привариваются два кусочка по бокам, а к ним приваривается кусочек основной сетки.
  3. В последующем из трубы вырезается четыре куска в 32 мм. Они послужат ножками для буржуйки.
  4. Уже на этом этапе приваривается заранее подготовленный блин из металла.

После сборки печь полностью готова к работе.

Вертикальная буржуйка из газового баллона

Есть еще одна разновидность самодельной буржуйки —.

Процесс сборки вертикальной печи

Вертикальная печь отличается только по одному параметру — положение печки.

Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

Самодельная печь буржуйка из газовых баллонов.

Для комфортной работы в гараже, в том числе и для покрасочных работ, встал вопрос, как создать в помещении плюсовую температуру в зимний период.

Самый оптимальный и экономный вариант, это конечно же дровяная печь-буржуйка. Вариантов исполнения великое множество. Я решил делать самодельную буржуйку из бытовых газовых баллонов, благо один уже много лет ждал своего часа в куче гаражного хлама, а другой я приобрёл в пункте приёма металлолома.

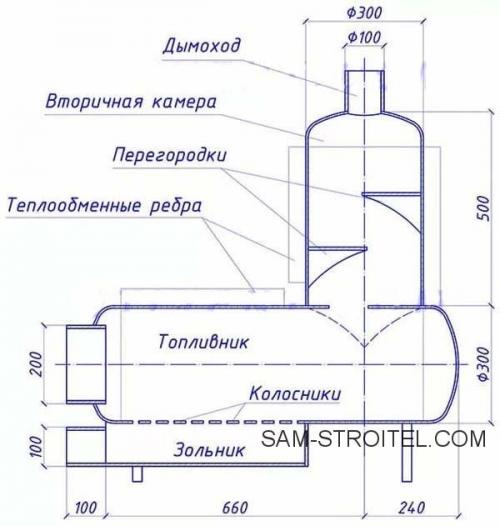

Первым делом нашёл в интернете вот такую схему буржуйки

Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

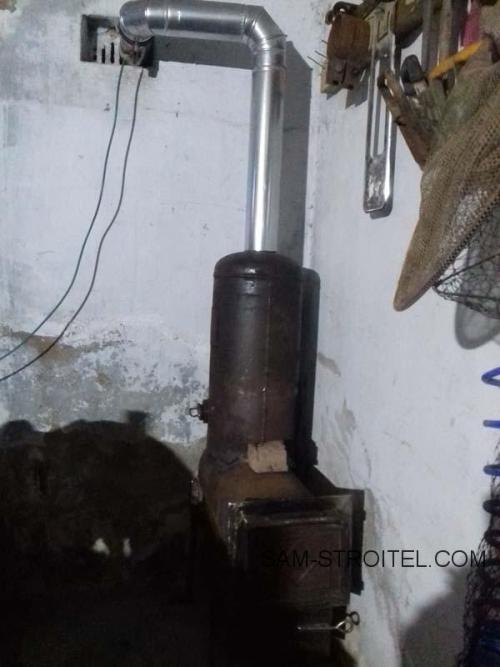

В результате, буржуйка получилась точно как на чертежах, с незначительными изменениями в конструкции.

Сама топка и пламегаситель с перегородками, точно по схеме. Теплообменные рёбра делать вообще не стал, по мне так они совершенно ни к чему. Колосники старая чугунная печная решётка, отрезал одну секцию, чтобы вписалась в баллон как родная.

Дверка для топки тоже чугунная, поэтому увеличился и размер проёма для закладки дров. Ну и зольник, он же поддувало увеличился в глубину до 160 мм.

Прошу меня извинить, но к большому сожалению фотографии всех этапов изготовления «умерли» вместе с телефоном на который и были сделаны. Поэтому могу представить Вам только конечный результат.

Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

Теперь расскажу про эксплуатацию печки. Перед первым запуском, на улице -10°, в гараже -5°. Через час после растопки +10°, через три часа +20°.

Жарко, иногда даже открываю дверь, подышать. Тепло держит хорошо, остывает долго, не дымит. Для помещения в 25 квадратов самое то. Оставляю тёплые угли без всяких заслонок и шиберов, прихожу на следующий день и замечаю что температура не успевает опуститься ниже нуля, а значит и поднимается быстрее.
Ну всё пока, надеюсь кому-то пригодится, будут вопросы, всегда рад помочь. Всем Удачи Друзья!

Автор самоделки: Вадим Березин.

Буржуйка из газового баллона длительного горения. Основной принцип производимой работы

Буржуйка длительного горения, выполненная своими руками, как и все работающие на дровах устройства, состоит из таких элементов, как

1 .Поддувало – это специальный канал, который обычно размещен в самой нижней части печного корпуса. Именно по этому каналу обычно подается воздух, являющийся основным катализатором для горения топлива. Данный элемент обычно оснащается дверкой, которая используется для эффективной регулировки интенсивности процесса горения. Она просто время от времени перекрывает или полностью открывает канал. Одновременно с этим, внутреннее пространство такого поддувала может быть использовано в качестве особой емкости, предназначенной для сбора пепла.

2. Топка , то есть камера сгорания используемого топлива, расположенная строго над поддувалом. Данный элемент является частью канала, через который подается воздух. Он отделяется специальными прутьями, которые известны, как колосники. Топка обязательно должна иметь свою отдельную дверцу, которая требуется для проведения загрузки топлива.

Процесс розжига, как правило, осуществляется строго при открытой дверце топочной части и при полностью закрытой дверце присутствующего поддувала. Все несгоревшие части топлива обычно проваливаются сквозь колосники в монтированное поддувало. Также они могут вылетать через вытяжной специальный канал.

3. Дымоход – это вытяжной канал, используемый для вывода из печи продуктов горения. В теле дымохода монтируется вьюшка, то есть специальный клиновидный затвор. Он предназначен изначально для полного закрытия всего канала вытяжки. Посредством неё можно серьезно замедлить общий процесс эффективного сгорания топлива, одновременно с этим увеличивая параметры КПД.

Выполненные своими руками печи, изготовленные из газового баллона, обычно предполагают размещение в корпусе емкости из металла таких двух конструкционных элементов, как топка и качественное поддувало.
Дымоход у данной печи может быть монтирован отдельно.

    Подобная буржуйка работает, опираясь на следующие принципы:
  • Поддувало поставляет воздух в топочную часть;
  • В топке обычно осуществляется горение угля или дров;
  • Такая часть печи, как дымоход, отводит газ и все не сгоревшие элементы, то есть сажу;
  • Процесс регулирования горения производится посредством дроссельной заслонки. Она, в свою очередь, вставляется в короткий по размерам штуцер и специальную клиновидную вьюшку, предварительно вмонтированных в тело дымохода;
  • По сути, все относительно просто и ясно. Останется просто разобраться, как грамотно поместить в баллоне топочную часть и поддувало. Важно понять, как подсоединить к нему специальный канал дымохода. Все это можно узнать, изучив представленную ниже информацию.
