Без такого отопительного прибора как печь невозможно представить функционирование парной. Любому твердотопливному агрегату требуется вывод продуктов горения, что необходимо обустраивать на этапе возведения строения. Внешние каналы дымоотведения можно устроить самостоятельно, но для этого нужно знать, как построить дымоход в бане через стену своими руками.

Какими бывают дымоходы

Работа по обустройству дымовыводящей конструкции отличаются сложностью и поэтому многие владельцы банных построек предпочитают обращаться за услугами к специалистам, имеющим опыт выполнения такой работы.

Правда, с задачей как вывести трубу из бани через стену можно справиться и самому. Это стало возможным, благодаря появлению в продаже современных металлических модульных систем, производимых из нержавейки.

Исходя из места выхода трубы на улицу, существует два типа дымоходов:

• внутренняя конструкция;
• внешняя система.

Внутренний вариант дымоотведения

В данном случае отходы горения проходят через дымоход, проложенный внутри банной постройки и выведенный за пределы здания через кровлю. Такая конструктивная особенность позволяет использовать топливо с максимальным КПД, поскольку труба отдает тепловую энергию по всей своей протяженности и тем самым обогревает помещение.

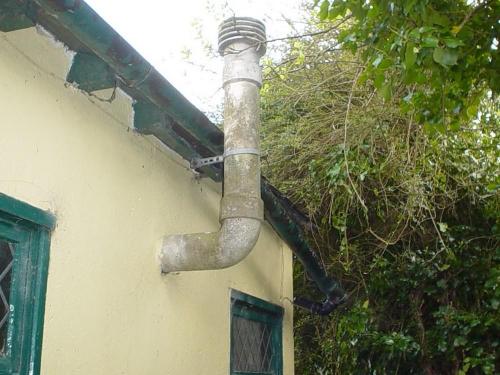

Внешний тип дымохода

Отличие между внешней дымоудаляющей конструкцией и внутренней заключается в технологии ее устройства. Она предполагает выведение трубы печи для бани через стену.

При строительстве системы удаления продуктов горения имеется единственное препятствие, поэтому внешний тип дымохода проще выполнить самостоятельно. Проход трубы в этом случае реализовать легче, так как она располагается вертикально, и вероятность возникновения протечек в этом случае сводится к минимуму.

Преимущества наружного размещения

В недалеком прошлом дымоходы устанавливали внутри помещений, поскольку при данном варианте тепловая энергия, идущая от печи, использовалась по максимуму, но у этого варианта дымоудаления имеются существенные недостатки, которые заключаются в повышенной пожароопасности и громоздкости, которыми отличается кирпичная труба в бане.

Дымоход с наружным расположением имеет ряд преимуществ:

1. Компактные размеры. Отопительный прибор не займет много места в комнате и поэтому его можно установить в постройках, имеющих маленькую площадь. Это преимущество особенно касается дымоходов, выложенных из кирпича, которые имеют большие размеры.
2. Противопожарная безопасность. Наружное размещение дымовыводящей конструкции по сравнению с внутренним вариантом отличается меньшей вероятностью возгорания.
3. Простота монтажа. В процессе обустройства дымохода потребуется сделать всего один проход через препятствие, которым является стена. Выполнить такую работу можно самостоятельно. Что потребуется, так это знания, как сделать трубу в бане через стену своими руками и тогда помощь профессионалов не понадобится.
4. Поскольку основную часть внешней конструкции прокладывают со стороны улицы, то в холодную погоду КПД отопительного агрегата значительно снижается, а потребление топлива возрастает. Кроме этого большая разница температуры внутри постройки и на улице является причиной образования конденсата в трубе. Чтобы избавиться от таких недостатков внешних каналов дымоотведения, делают термоизоляцию или задействуют особую сэндвич-систему.

Дымоход в бане из стальной трубы. Виды дымоходов в бане в зависимости от материала

Проанализируем достоинства и недостатки наиболее известных вариантов.

Асбестоцементная труба

Асбестоцемент – это бетон, армированный волокном. Популярен ввиду распространенности, низкой цены и легкости монтажа. Хоть и не поддается коррозии, он имеет пористую структуру и накапливает конденсат. Это приводит в дальнейшем к образованию трещин и пожароопасных ситуаций.

Отметим и другие недостатки:

• Монтировать изделие возможно только под прямым углом, не получится делать это под наклоном.
• При температуре свыше 300° асбест становится ломким, могут пойти трещины, образуются опасные для здоровья химические соединения.
• Шероховатые стенки труб накапливают сажу, которая легко воспламеняется. Поглощает конденсат, накапливая неприятный запах.

• Небольшой диаметр проходного сечения увеличивает сопротивление потока дыма, что ослабляет тягу.
• Невозможность размещения ревизионного отверстия.

Дымоход из черного металла

Это доступный товар, который обойдется вам приблизительно на 80% дешевле, чем при использовании каменной кладки. Существуют такие нюансы:

• Большая масса. Это затрудняет процесс установки, а также делает необходимым возведение фундамента.
• Очень хорошо проводят тепло и быстро нагреваются. Это опасно, если поблизости находятся вещества, склонные к быстрому возгоранию. Особенно стоит позаботиться об изоляции, если канал проходит сквозь чердак, потолочные перекрытия и крышу.
• Влажный дым, высокая температура, снег и дождь на улице, цикличность работы отопительного прибора сокращают срок службы. Ржавчина образуется очень быстро, за год сквозная коррозия выводит из строя дымоотвод и приводит к пожароопасной ситуации.
• Отсутствие ревизионного отверстия затрудняет очистку от сажи.

Дымоход через стену или крышу. На что обращать внимание при монтаже стальных дымоходных систем

Отверстия в перекрытии, стене и кровле

Когда определены параметры установки ДС (высота, расположение, тип подключения) нужно сделать отверстия в перекрытии, стене и кровле. При выполнении отверстий необходимо учитывать, что дымоход в процессе эксплуатации будет нагреваться и это может привести к ожогу или возгоранию. В связи с этим нужно неукоснительно соблюдать отступы от горючих конструкций.

Илья Манаев

Важно знать! Даже если труба дымохода проходит через негорючие конструкции, нужно оставлять небольшие зазоры, так как дымоходная система — это самонесущая независимая конструкция. Её жёсткий крепёж (зажатие) к конструкциям здания категорически запрещён!

Перед монтажом ДС и выполнением отверстий в конструкции здания, сверьтесь с пожаробезопасными расстояниями, указанными в инструкции завода-производителя. В российских нормах сказано, что производитель дымоходных систем должен указывать безопасные расстояния до горючих конструкций.

СП 7.13130.2013 Отопление, вентиляция и кондиционирование п. 5.27 Размеры разделок и отступок у теплогенерирующих аппаратов и дымовых каналов заводского изготовления следует принимать в соответствии с технической документацией завода-изготовителя.

Но на сегодняшний день не каждый производитель может предоставить такую информацию, а уже тех, кто подтвердит её сертификатами и протоколами испытаний — ещё меньше. По наличию этих документов можно отличить добросовестного производителя дымоходов от тех, кто производит некачественную продукцию.

Как вывести трубу от буржуйки через стену в гараже. Этап #2 — выполнение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, хомуты для крепления труб или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

• через окно;
• через стену;
• через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

Как вывести трубу от буржуйки через стену. Достоинства и возможные минусы

Перед тем как вывести трубу от печи через стену, следует рассмотреть положительные и отрицательные стороны конструкции. Выделяются такие её преимущества:

• экономия площади внутри помещения;
• сооружение не на начальном этапе возведения здания, а после его завершения (является оптимальным вариантом при необходимости реконструкции дома);
• простота обслуживания и ремонта;
• меньший объем строительных работ;
• простота регуляции дымохода при необходимости изменить силу тяги;
• высокий уровень пожарной безопасности здания и отопительного оборудования;

Огнезащита дымохода Источник krovlyaikrysha.ru

• отсутствие необходимости в нарушении целостности стропильной системы, нет потребности в проделывании отверстий в потолке, крыше;
• оптимальный уровень безопасности в плане утечки ядовитых газов.

Однако, такая конструкция имеет и недостатки:

• требует обязательной теплоизоляции;
• невысокий КПД (тепло из них поступает в атмосферу);
• при большой высоте эксплуатации конструкции затрудняется из-за большой парусности, поэтому требуется дополнительное крепление;
• при большом количестве изгибов скорость выведения продуктов сгорания уменьшается.

Чтобы вода со ската не поступала в дымоход, требуется установить специальные отливы. Иногда конструкция способна нарушать экстерьер здания.

Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

• дрель, оборудование для резки материала;
• термоустойчивый герметик;
• заклёпочник;
• хомуты, дюбеля, уголки;
• фольгированный строительный скотч;
• отвёртки;
• уровень, отвес;
• нож;
• стремянка;
• при работе с бетонными стенами потребуется перфоратор.

Комплектующие для монтажа дымохода Источник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

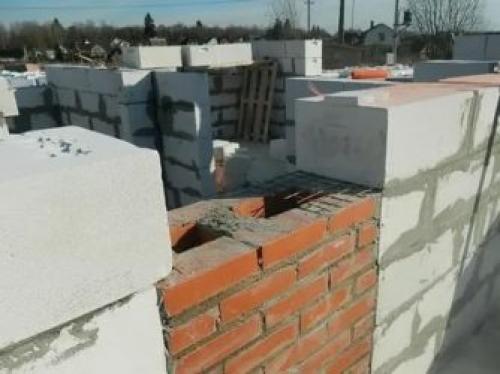

Как вывести дымоход через стену из газобетона. Узлы прохода дымохода через кровлю и стену

Во время монтажа дымовых труб в частном доме или бане не слишком опытными исполнителями допускается масса разных ошибок. Причем большая часть огрехов приходится на те места, где надо провести дымоход в стене или пересечь конструкции перекрытия и кровли. Это очень ответственные узлы, любая ошибка при их выполнении может привести к возгоранию и пожару в доме. В связи с этим в данном материале представлены исчерпывающие ответы на вопросы, как правильно вывести дымоход на улицу сквозь стену и крышу.

Как вывести трубу через крышу

В капитальных зданиях из кирпича или газобетона с плитами перекрытия принято продумывать устройство дымовых труб заблаговременно, еще на стадии проектирования. Когда все рассчитано правильно, то проблем никаких не возникает, дымоход располагается прямо в несущей кирпичной стене совместно с каналами для вентиляции.

Пересечение перекрытия внутри дома выполняется одновременно с его строительством, как и вывод трубы на кровлю.В зданиях из негорючих материалов противопожарные требования выполняются автоматически, поскольку высокая температура отходящих газов ничем не угрожает конструкциям из кирпича или газобетона.

Есть только 2 предостережения:

• при использовании горючего утеплителя на чердаке надо проследить за тем, чтобы расстояние между ним и каналом внутри дымохода составляло не менее 38 см. Перекрытие около трубы надо просто утеплить негорючим базальтовым волокном;
• расстояние от стенки кирпичной трубы до ближайшей деревянной конструкции (стропила, обрешетка) должно быть не менее 130 мм.

Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Узел сопряжения с шифером можно выполнять по старинке – с помощью полос рубероида и горячего битума либо мастики. Способ не годится, когда применены новые кровельные материалы – профнастил либо металлочерепица. Здесь нужно изготовить детали фартука из металла того же цвета, а потом закрепить их к дымовой трубе саморезами на дюбелях, промазав изнутри водостойким герметиком.

Важно. Нижнюю часть детали, закрепляемой со стороны конька, нужно завести под кровельное покрытие, иначе затекание воды неизбежно.

Теперь о том, как сделать узел прохода кровли дымоходом из металла. В этой ситуации правильным решением будет установка сэндвич трубы с несгораемым утеплителем внутри. Надо понимать, что согласно противопожарным правилам между одностенным стальным каналом и ближайшей кровельной деталью из дерева придется выдержать расстояние 500 мм. При монтаже сэндвича деревянная конструкция уже считается защищенной от огня, а потому интервал сокращается до 380 мм.

Для справки. В отличие от дымохода воздуховод вытяжной вентиляции, выходящий на крышу, не требует соблюдения таких строгих правил. Его достаточно хорошо герметизировать от затеканий воды.

Поскольку металлическая труба дымохода – круглая, то произвести наружную герметизацию затруднительно без такой детали, как мастер-флэш. Он просто натягивается на трубу сверху и фиксируется своей «подошвой» к кровельному покрытию.

В исключительных случаях, когда температура металлической поверхности превышает 100 °С, вместо силиконового мастер-флэша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация не редкость на выходе газохода из бани, где температура продуктов горения достигает 600 °С. Также мастер-флэш не подойдет для мягкой кровли из битумной черепицы или рубероида, тут более уместны стальные детали.

Установка печи в бане через стену. Требования противопожарной безопасности

При установке любой банной печи необходимо строго соблюдать требования пожарной безопасности, так как стенки прибора при его эксплуатации нагреваются до достаточно высоких температур. Для того чтобы обеспечить максимальную безопасность и не иметь проблем с контролирующими организациями, рекомендовано производить монтаж печи, руководствуясь положениями, прописанными в СНиП 41 — 01-2003 (глава 6.6).

• Первое, что необходимо сделать — это обустроить под основную конструкцию печи надежный фундамент, который будет примыкать к разделяющей комнату стене. Фундамент должен быть покрыт жаростойким материалом, а затем металлическим листом. В качестве жаростойкой изоляции ранее применялись асбестовые листы. Сегодня в продаже можно найти панели прессованной минеральной ваты, которая менее опасна с экологической точки зрения , листы из пеностекла или ЭЖКАХ (жаростойкий конструкционный слюдопласт ).
• Перед топочной дверцей также необходимо предусмотреть металлический настил, который предотвратит возгорание деревянного пола и упростит уборку мусора. Размер предтопочного листа должен быть не менее 400×800 мм.
• Если перегородка между парной и предбанником деревянная, то проем , через который будет проходить топливный канал, необходимо отделить от древесины кирпичной или каменной кладкой. Расстояние между печью и деревянными стенами должно составлять 400÷450 мм.

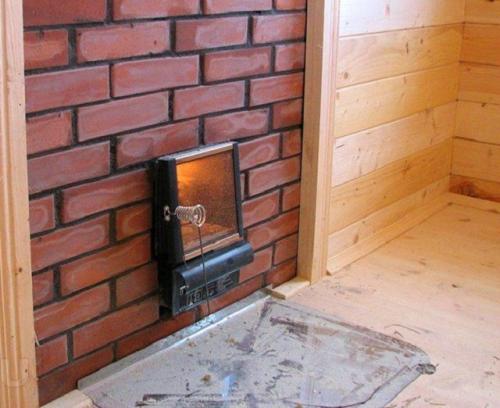

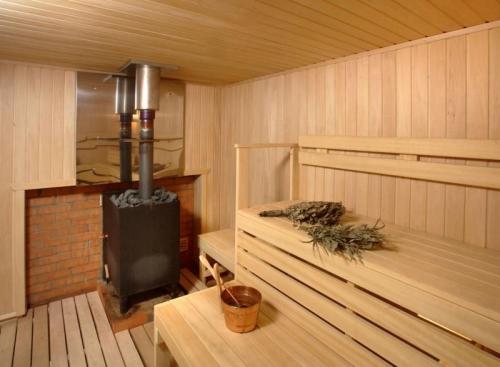

В показанном варианте хозяин предпочел заложить проем кирпичом

• При условии установки по торцевой части стены проема , через который будет проходить топочный канал, прокладки из теплоизоляционного материала (минеральной базальтовой ваты или цементно-волокнистого листа) толщиной в 40÷50 мм, расстояние между частью стены, возведенной из горючего материала, и внешней стенкой печи может быть сокращено до 250 мм. Если устанавливается теплоизоляционный материал большей толщины, то безопасное расстояние может составлять 125 мм.
• Между потолком бани и поверхностью печи расстояние не должно быть меньше 1200 мм.
• От края топочной дверцы до ближайшей двери расстояние должно быть не менее 1250 мм.
• Если приобретена печь не заводского производства, или же прибор самостоятельно изготовлен из листового металла, то его лучше всего обложить кирпичом. Таким образом, можно обезопасить строение бани от пожара, а людей, принимающих водные процедуры — от ожогов. Заводские изделия, как правило, изготавливаются с двойными стенками, между которыми прокладывается теплоизоляционный материал иди проходят конвекционные каналы.

Проход дымохода через деревянную стену. Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

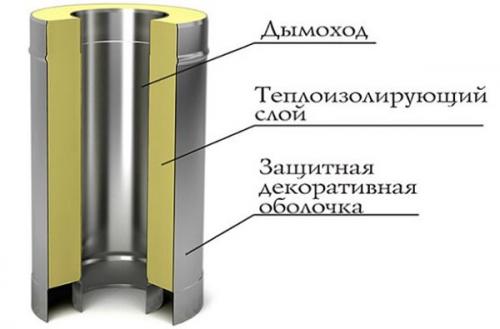

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

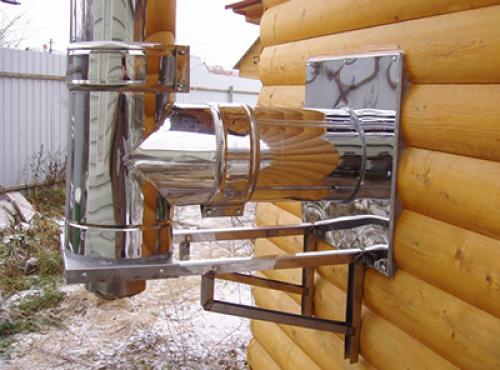

Дымоход в бане через стену или крышу. Внешний дымоход в бане через стену: бережем парилку от пожара

Дымоход в бане бывает двух видов: вертикальным внутренним, с проходом трубы через кровлю, и внешним, который выводится наружу через ближайшую к печи стену. Первый вариант — стандартный и дает меньшее количество конденсата, второй — чуть проще в монтаже и, что главное, более пожаробезопасный.

Преимущества внешнего дымохода

Несмотря на то что внешний дымоход, проходящий вдоль стены бани, выглядит непривычно, у такого решения есть как минимум четыре преимущества:

• Меньше вероятность пожара. Значительная часть внутреннего дымохода находится в подкровельном пространстве и проблемы с ним часто не видны до момента возгорания. При боковом выводе и сама дымоходная труба, и место ее прохода через стену постоянно на виду, что позволяет увидеть проблему на ранней стадии и предотвратить пожар.
• Проще монтаж в готовой бане. Если вы меняете печь в бане или приспосабливаете под парную уже готовое помещение, то для вывода внутреннего дымохода придется частично демонтировать кровлю и прорезать отверстие в перекрытии. При боковом выводе этого делать не нужно.
• Весь конденсат — снаружи здания. При выводе дымохода через стену большая его часть находится снаружи, и конденсат стекает не в печь, а в специальный уловитель.
• Меньше вероятность ожога. Случайное прикосновение к дымоходной трубе — частая причина ожога у парильщиков. При проходе дымохода через стенку сзади печи дотронуться до него случайно практически невозможно.

В целом для деревянных зданий предпочтителен внешний монтаж стальных дымоходов. Даже если учитывать только большую пожаробезопасность, только одно это с лихвой перекрывает любые недостатки подобной установки.

А в чем недостатки?

Не бывает решений без недостатков. Есть они и у внешних дымоходов:

• Выше стоимость. Из-за большего количества элементов, дымоходы с выводом через стену стоят на 10-15% дороже вертикальных.
• Большая парусность конструкции. Трубу снаружи необходимо надежно закрепить на стене кронштейнами, чтобы даже сильный ветер не смог ее деформировать и повредить.
• Меньшая эстетичность. Блестящая стальная труба часто портит общий вид здания, особенно если оно построено из дерева.
• Меньше тяга. Тяга в прямой трубе всегда выше, чем в дымоходе с поворотами, даже если он сделан правильно.

Эти недостатки некритичны в подавляющем большинстве случаев. Фактически существенный фактор только один: место установки печи. Если она находится не около стены, а по центру помещения, то внутренний дымоход — единственный возможный вариант. Конечно, если не прибегать к сложным техническим решениям.

Правила при выводе дымохода через стену

Главное при монтаже внешнего дымохода — это сами трубы и термоизоляция места их прохода через стену.

Обычная труба из нержавеющей стали используется ровно один раз — для установки на выходной патрубок печи. Дальше — только качественные сэндвич-трубы, в том числе и в месте вывода. Не пытайтесь сэкономить, собирая дымоход из простых нержавеющих или оцинкованных труб. Это приведет к избыточному сажеобразованию и в конечном итоге — к воспламенению сажевого налета. После этого в лучшем случае потребуется замена прогоревших или деформированных участков дымохода, в худшем — начнется пожар.

При проходе через стену от внешней трубы сэндвича до дерева и других воспламеняющихся материалов должно оставаться не менее 45 см. Место вывода термоизолируется и закрывается с помощью негорючего материала. Например, базальтовыми матами и листами стали.

Кроме того, внешний дымоход:

• нельзя выводить вблизи коммуникаций;
• обязательно герметизируется в месте стыков жаростойким герметиком;
• располагают на расстоянии не менее 1,5 м от свеса кровли, стены и уровня земли;
• не может иметь горизонтальных участков длиной больше 1,5 м (оптимально — меньше 1 м);
• может поворачивать не более трех раз;
• должен быть в высоту не менее 5 м.

Это лишь основные требования к монтажу внешнего дымохода. При самостоятельной его установке обязательно изучите инструкцию печи и требования СНиПов. А лучше просто доверьте эту работу мастерам-печникам. Подобрать дымоход для печи вы можете в нашем каталоге.
