Как сделать печь из старого газового баллона своими руками. Оптимальный вариант для изготовления своими руками

Как сделать печь из старого газового баллона своими руками. Оптимальный вариант для изготовления своими руками

Основным недостатком классической буржуйки является ее низкая экономичность, которая выражается в значительном потреблении топлива и быстром остывании после его перегорания. Поэтому в настоящее время применяются ее переделанные варианты. Один из самых популярных способов, как сделать печь из газового баллона – использовать для этого старый газовый баллон. Его размеры бывают разными: миниатюрные модели на 5 литров в этом случае вряд ли подойдут, так как печка будет обладать ограниченными нагревающими способностями.

Что касается баллонов на 12 и 27 литра, то мощности изготовленного из них обогревателя хватает на обслуживание помещений малой площади. Такие приборы в состоянии выдать не более 2-7 кВт тепла: их иногда применяют в качестве походных печек. Чтобы изготовить стационарную буржуйку из газового баллона для гаража или дачи – рекомендуется использовать емкости на 50 литров, высотой 85 и диаметром 30 см. Толщины стенок здесь вполне достаточно, чтобы загружать любое топливо. При этом вес баллона позволяет работать с ним в одиночку.

Также существует вариант с промышленными газовыми резервуарами на 40 литров: при приблизительно одинаковом объеме они обладают меньшим диаметром (25 см), большей высотой и более толстыми стенками. Оперировать баллоном из-под фреона намного сложнее – он и длиннее, и тяжелее бытовой 50-литровой емкости. При наличии соответствующего оборудования его можно укоротить до 70 см: изготовленная таким образом буржуйка будет иметь более толстые стенки. Как результат, на ее разогрев будет уходить больше времени и топлива, однако и остывать печка будет куда дольше.

Печь под казан из газового баллона размеры. Как сделать печь для казана своими руками

Кулинаров делят на две категории. Одни заверяют, что лучше всего в чугунном казанке готовить на кирпичной печке. А вторые уверены, что мобильные приспособления из металла ничем не хуже.

Тем, кто имеет дом за городом, стоит задуматься о возведении кирпичной печи. А для всех остальных альтернативой служат устройства, которые собираются из того, что есть в наличии: из газового баллона, из дисков авто или из широкой трубы. Если не хочется морочиться, то приобретите фабричную печь, но обойдется она дороже, чем самодельная.

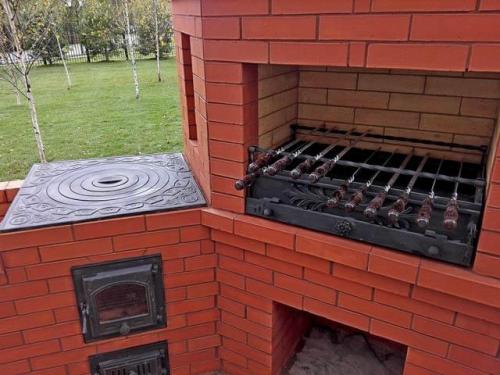

Из кирпича

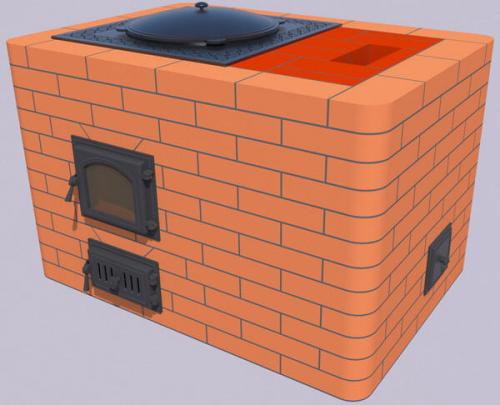

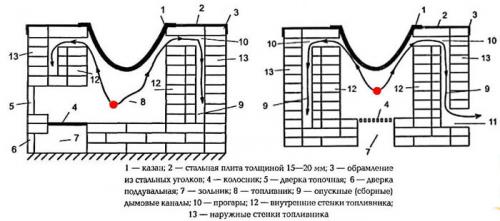

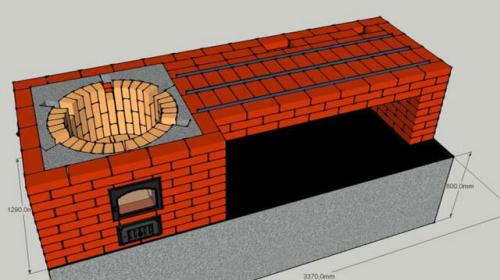

Печь из кирпича для казана характеризуется более сложным устройством по сравнению с мобильными аналогами. Строение выполняют в форме квадрата, прямоугольника или круга. По размеру бывают небольшие печки, средние и целые печные комплексы. Поскольку непосредственного выхода огня у классической печи нет, то эти устройства считают пожаробезопасными.

При подготовке к строительству печи стоит заранее продумать ряд вопросов:

• выбрать проект с подходящими размерами (есть проекты исключительно для казана, а бывают чертежи конструкций с казаном, плитой, коптильней и барбекю);



• выбрать место расположения (учитывайте наличие трубы и дымохода, важно, что находится над печкой);
• фундамент (если конструкция будет маленькой, то это лишнее, но если используется более 500 кирпичей, то без фундамента не обойтись);
• оформление.

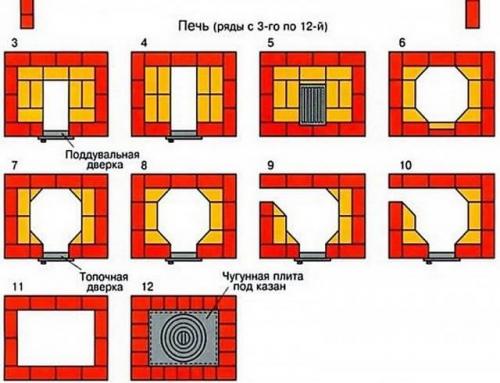

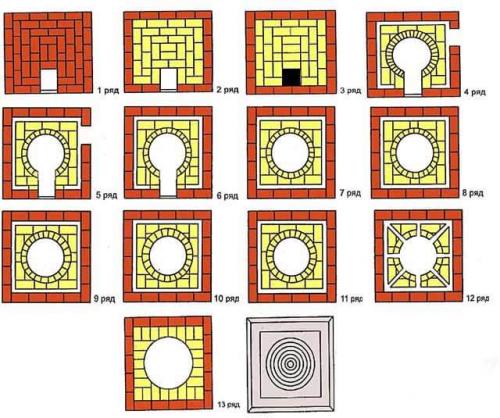

Делаем печь для казана своими руками. Последовательность работ:

1. Подберите и закупите все материалы.
2. Приготовьте инструменты.
3. Выровняйте место, где разместится печь. Сделайте опалубку (из арматуры или досок). Чтобы предотвратить перекос кладки, залейте в опалубку бетон (слой до 10 см). Сверху уложите металлические прутья на расстоянии друг от друга в 10 см.
4. Начинайте кладку, не стоит ждать, пока раствор высохнет. Обычно достаточно 12–14 рядов. Если вы не уверены, что справитесь, то лучше пригласить специалиста по кладке. Все-таки материалы используются дорогие и печь – это конструкция не на один год. Но если тщательно следовать инструкции, то построить печь под силу каждому. Главное – выбрать понятный чертеж.









5. Не забывайте устанавливать соответствующие детали на каждом этапе работы. Оставьте место, чтобы чистить печь и зольник. Прикрепите дверцу. Сделайте перекрытие дверцы зольника, уложите колосниковую решетку. Оставьте отверстие для выхода дымовых газов. Установите дверцу топки. Перекройте топку. Оставьте отверстие для движения газов. Перекройте верх топливника металлическим листом, закрепив уголками. В листе металла заранее вырежьте круг, немного меньший, чем диаметр вашего казанка. Зачистите неровности напильником. Круг расположите над топливником.
6. Монтируя трубы, соединяйте их под углом более 90°. Это обеспечит хорошую тягу. Скрепите трубу с соединительной частью трубопровода сваркой, удалите неровности. Установите полученный дымоход в подготовленное для него отверстие, оставленное во время кладки кирпичей. Дырки заделайте глиняным раствором. Чтобы убедиться, что щелей нет, разведите огонь и проследите, как будет двигаться дым.

Источник: https://bannye-pechi.postroivsesam.info/stati/kak-sdelat-pech-pod-kazan-iz-gazovogo-ballona-svoimi-rukami-osobennosti-konstrukcii

Печь из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

Самодельная печь буржуйка из газовых баллонов.

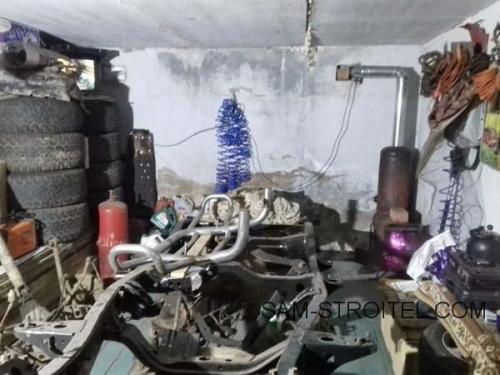

Для комфортной работы в гараже, в том числе и для покрасочных работ, встал вопрос, как создать в помещении плюсовую температуру в зимний период.

Самый оптимальный и экономный вариант, это конечно же дровяная печь-буржуйка. Вариантов исполнения великое множество. Я решил делать самодельную буржуйку из бытовых газовых баллонов, благо один уже много лет ждал своего часа в куче гаражного хлама, а другой я приобрёл в пункте приёма металлолома.

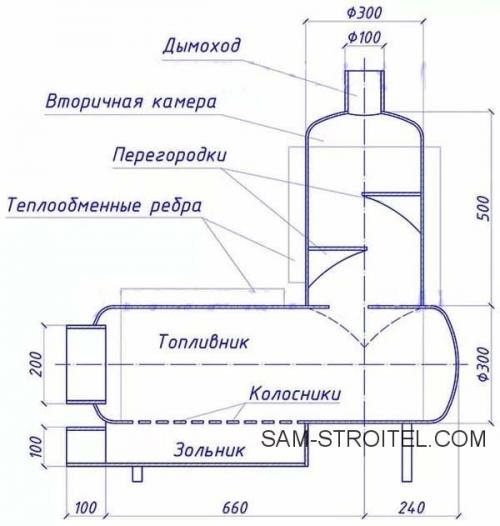

Первым делом нашёл в интернете вот такую схему буржуйки

В результате, буржуйка получилась точно как на чертежах, с незначительными изменениями в конструкции.

Сама топка и пламегаситель с перегородками, точно по схеме. Теплообменные рёбра делать вообще не стал, по мне так они совершенно ни к чему. Колосники старая чугунная печная решётка, отрезал одну секцию, чтобы вписалась в баллон как родная.

Дверка для топки тоже чугунная, поэтому увеличился и размер проёма для закладки дров. Ну и зольник, он же поддувало увеличился в глубину до 160 мм.

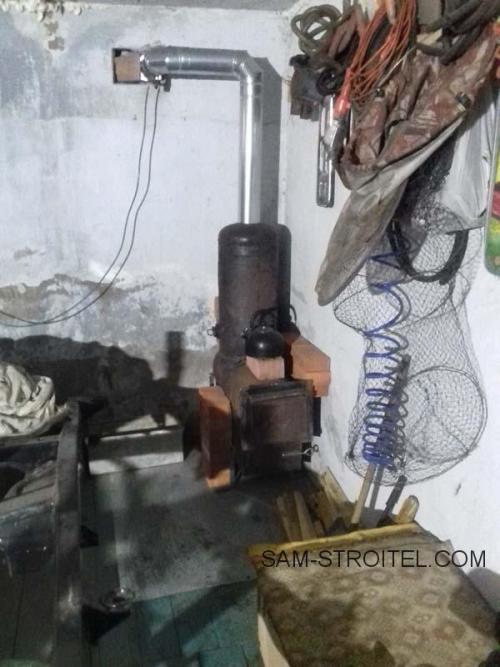

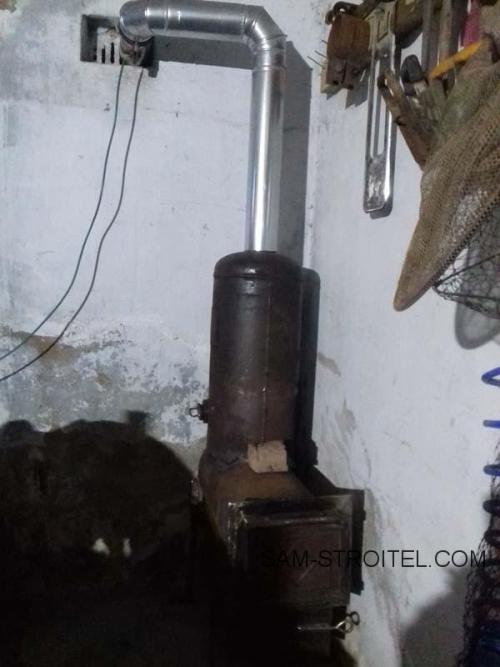

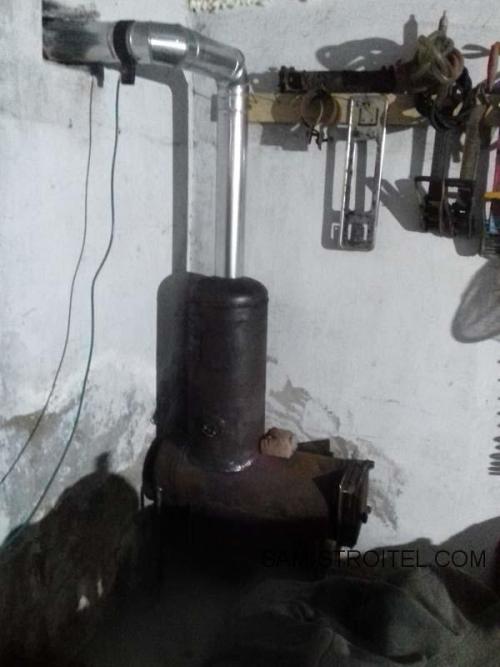

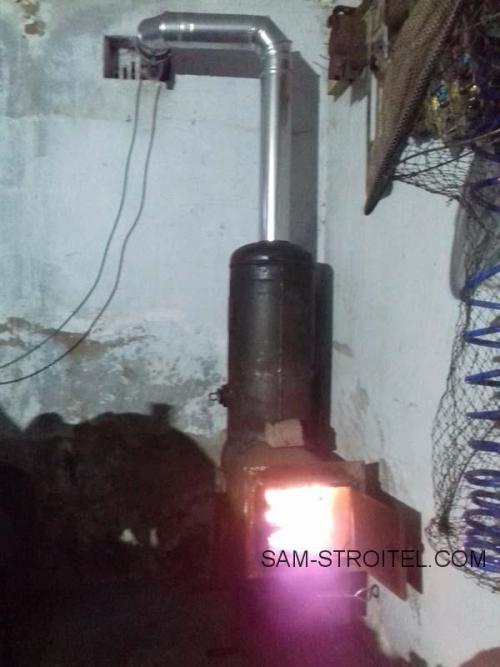

Прошу меня извинить, но к большому сожалению фотографии всех этапов изготовления «умерли» вместе с телефоном на который и были сделаны. Поэтому могу представить Вам только конечный результат.

Теперь расскажу про эксплуатацию печки. Перед первым запуском, на улице -10°, в гараже -5°. Через час после растопки +10°, через три часа +20°.

Жарко, иногда даже открываю дверь, подышать. Тепло держит хорошо, остывает долго, не дымит. Для помещения в 25 квадратов самое то. Оставляю тёплые угли без всяких заслонок и шиберов, прихожу на следующий день и замечаю что температура не успевает опуститься ниже нуля, а значит и поднимается быстрее.
Ну всё пока, надеюсь кому-то пригодится, будут вопросы, всегда рад помочь. Всем Удачи Друзья!

Автор самоделки: Вадим Березин.

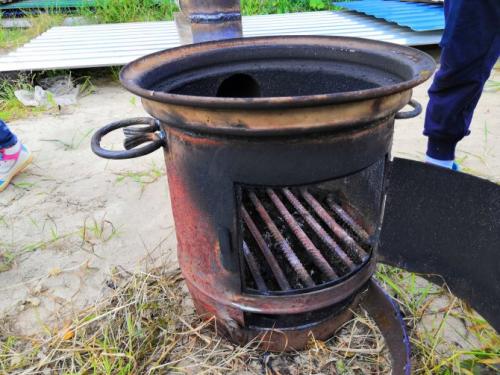

Печь для казана из газового баллона с трубой. Достоинства печи из газового баллона

Печь из баллона можно переносить с места на местоМеталлическую печь практически невозможно изготовить без сварных швов, которые в процессе эксплуатации быстро разрушаются под действием внешних климатических факторов и нагрева стенок до высокой температуры. Поэтому для подобных конструкций чаще всего используют пустые газовые баллоны, которые имеют подходящие геометрические размеры и являются практически готовой емкостью для топки. После небольшой доработки газовый баллон становится идеальной печкой для приготовления пищи в казане. При наличии определенных навыков изготавливают такую печь за час.

Изготовленная своими руками печка под казан из газового баллона имеет ряд достоинств:

• гарантирует плотное прилегание и равномерное распространение тепла (жара) по стенкам казана;
• обеспечивает полное сгорание древесины и наиболее эффективное использование тепла;
• позволяет без особого труда перемещать изделие с места на место.

Изготовление печи под казан не требует практически никаких финансовых затрат – нужен только газовый баллон, а все остальное дачник найдет в собственной мастерской.

Выбирая газовый баллон для печи, ориентируются на 2 параметра: объем и диаметр. При этом нужно учитывать, что часть объема будет занята поддувалом (зольником) печки и днищем самого казана. Из всего модельного ряда баллонов (5-50 л) наиболее подходящим является баллон емкостью 50 л. В нем можно обустроить топку большого размера и удобный зольник.

Мангал и печь под казан из газового баллона. Достоинства

Использование пропановых баллонов для изготовления мангала обусловлено несколькими факторами:

Широким распространением и доступностью . Газовые баллоны устанавливаются в автомобили, применяются на промышленных предприятиях и в ЖКХ.

Невысокой ценой . Особенно дешево обходятся списанные баллоны. Даже если они непригодны для дальнейшей эксплуатации, дефекты не играют значимой роли при изготовлении мангала. В любом случае, покупка стального листа необходимой толщины обойдется дороже в 2-3 раза.

Качеством материала . На изготовление емкостей высокого давления идет легированная сталь или прочная углеродистая. Толщина стенки баллона, пригодного для мангала на 6-10 порций, как правило, составляет не менее 3 мм. Этого достаточно, чтобы жаровня выдерживала высокие температуры (даже при горении древесины) без заметных тепловых деформаций, уверенно противостояла коррозии.

Простотой изготовления . Справиться с работой может практически каждый человек, имеющий минимальные навыки обращения с болгаркой и дрелью. Не обязательны даже сварочные работы – для многих простых конструкций достаточно просто правильно порезать заготовку.

Какой баллон лучше? Чаще всего для изготовления мангалов используют кислородные или пропановые баллоны. Вполне подойдут и емкости, предназначенные для хранения азота или углекислого газа, однако найти их подходящего размера значительно сложнее.

Не рекомендуется делать мангал из ацетиленовых баллонов. Стенки таких изделий могут долго сохранять вредные для здоровья соединения.

Печка из газового баллона на дровах. Особенности и разновидности самодельных печек из газового баллона

То, что печь из газового баллона является одним из самых популярных видов самоделок в отрасли приборов отопления, можно убедиться, набрав в поисковике запрос по типу «буржуйка своими руками» или «дровяная печь из газового баллона».  Варианты, предложенные системой, покажут сразу несколько видов печей разработанных и воплощенных в металле самодеятельными мастерами. Вот на этом этапе и стоит остановиться, чтобы четко представить себе, что такое буржуйка из газового баллона и какой тип печи лучше всего подойдет к постройке.

Классификацию лучше всего проводить по сложности работ по переоборудованию баллона в отопительный прибор, естественно при этом стоит четко оценивать свой уровень квалификации и умения держать в руках инструмент.

Для начинающих самодельщиков рейтинг сложности постройки можно представить примерно так:

• Горизонтальная безколосниковая печь на подставке. В обиходе «кабанчик», уж очень похожа на свинью;
• Горизонтальная печь с дополнительно приваренным подувалом;
• Вертикальная печь – колонна, с дверками и поддувалом;
• Вертикальная печь длительного горения «бубафоня»;
• Горизонтальная печь из двух баллонов собранная для полного сжигания топлива по принципу пиролизной печи;
• Печь для работы на отработанном масле или дизельном топливе;
• Пиролизная печь с поддувалом и искрогасителем.

Но ради истины стоит отметить, что полный перечень этих горячих самоделок далеко не полный и скорее всего полным никогда не будет, поскольку каждый новый проект это полет фантазии и новаторское решение. Пример – печь камин, из, все того же газового баллона.

Источник: https://bannye-pechi.postroivsesam.info/stati/burzhuyka-na-drovah-iz-gazovogo-ballona-svoimi-rukami-kak-pravilno-ustanovit-burzhuyku-i

Печь для казана из газового баллона чертеж. Чертеж

На чертеже печи для казана размеры указываются обязательно, они помогут при расчете материалов. Также на нем отображаются все детали и их взаимное расположение: дверцы с запорными элементами, ножки, дымовая труба, ручки для переноски.

Сразу нужно решить, какими делать ножки – стационарными или съемными. Последний вариант будет удобен для тех, кто выезжает на природу со своим очагом. В разобранном виде перевозить его проще.

Выбор материалов

Толщина стенок трубы должна быть не менее 3-4 мм. Этого достаточно для периодического использования печи для казана из металла несколько раз за сезон. Если готовить собираетесь часто, стоит поискать более толстую трубу, иначе она быстро прогорит.

Помимо самой трубы понадобятся следующие материалы:

• листовой металл для дна очага соответствующего размера;
• уголок или профтруба для ножек – 3 отрезка;
• куски арматуры для ручек или готовые стальные ручки;
• стальная труба для дымохода диаметром 100 мм с отводом на 90 градусов;
• полоски металла для запорных элементов дверец;
• петли для дверец;
• болты, гайки.

Изготовление

Если вы хотите купить или заказать печь, учтите все описанные рекомендации: диаметр, толщину стенок, высоту изделия, разборность и т.д.

Тем же, кто хочет сделать все своими руками, предлагаем поэтапное описание всех работ.

• От трубы болгаркой отрезаем отрезок нужной длины, кромки сглаживаем напильником или той же болгаркой, поменяв отрезной круг на шлифовальный.

Это важно! Чтобы разрезать газовый баллон, из него сначала нужно выпустить весь газ, дав постоять открытым несколько дней. Перед резкой его заполняют водой.

• Если нужно подогнать трубу под размер казана, размечаем по верхнему краю треугольные сегменты и вырезаем их, а кромку отгибаем наружу.
• Такие же сегменты, но без отгиба, или круглые отверстия вырезаются в корпусе, если печь будет без дымовой трубы – для выхода дыма.
