Как сделать газовую печь для бани своими руками. Условия монтажа
Как сделать газовую печь для бани своими руками. Условия монтажа
Перед установкой газовой печи для бани нужно внимательно прочитать прилагаемую инструкцию. В этом руководстве четко прописаны все действия, которые необходимо предпринять, чтобы осуществить монтаж печи в соответствии с правилами безопасности:
- Помещение, в котором планируется установка агрегата, должно иметь высоту более 2,2 м. Все двери, ведущие туда, должны открываться только наружу. Обязательными условиями являются наличие окна с открывающейся форточкой и обустройство вытяжной вентиляции.
- Поблизости агрегата не должны находиться легковоспламеняющиеся конструкции и предметы. Минимальное расстояние между такими объектами и отопительным агрегатом – 0,5 м. При условии обустройства защитного огнеупорного барьера, в качестве которого может служить и железо, эту дистанцию можно сократить. При установке печи возле пожароопасной конструкции допускается также использование напротив дверцы устройства жаростойкого экрана.
- Кроме того, лист металла нужно уложить перед самой печкой. При этом важно, чтобы его теплоизоляционная сторона была обращена к полу.
- Отверстие под горелку имеет вид прямоугольника, высота которого может достигать от 48 до 55 см, а ширина – от 35 до 45 см.
- Печь устанавливается на огнеупорный помост, который должен быть шире самого прибора на 10 см.
- Чтобы не допустить утечки газа, следует позаботиться об установке специального датчика, предотвращающего поступление топлива во время затухания горелки.
- Дымоход такой печи изготавливается из нержавеющей стальной трубы . Его длина должна равняться пяти метрам, если начинать отсчет от уровня размещения горелки. Трубу для вывода дыма нужно герметично соединить с печью. Нельзя допустить, чтобы канал проходил через жилые комнаты.
- Для предотвращения попадания искр, вылетающих из трубы на кровлю бани, следует позаботиться о сооружении зонтика . Это конусоподобное устройство изготавливается из прямоугольника, вырезанного из использованной консервной банки посредством удаления ее крышки и дна. Самодельный зонтик сооружается также с целью защиты трубы от попадания в нее осадков.
- Для обустройства газопровода используются стальные или медные элементы.
- Важно обеспечить сохранение тепла в бане посредством изоляции системы дымоудаления в местах прохода трубы через потолочные и чердачные перекрытия.

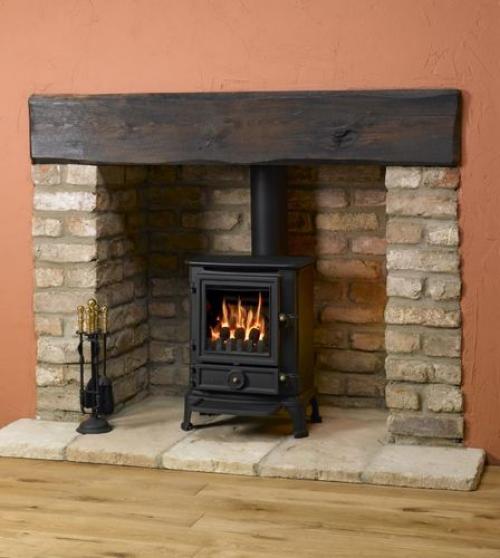

Газовая горелка для бани своими руками. Устройство
Речь идет, прежде всего, о газовом камине на бытовом сжиженном газе, или пропан-бутане. Такой вид баллонного топлива является особенно ценным для загородного дома, где нет ни электроэнергии, ни тем более природного сетевого газа.
Из доступных обычному дачнику газовых каминов для дачи можно отметить три основные конструкции:
- Форсуночные и горелочные модели. Баллонный газ сгорает в обычной горелке, раскаленные продукты сгорания, обтекая радиатор, разогревают и корпус камина, и воздух, так, как это происходит в бытовой газовой духовке;
- Камины на основе беспламенных систем нагрева. Главным устройством является мощная инфракрасная горелка, установленная в центральной части каминной топки;
- Каминные печи на основе катализаторных горелок. В этом случае баллонный газ после смешивания с воздухом не горит, а окисляется на катализаторной сетке с выделением низкотемпературного тепла.
Для сравнения, в газовом камине с инфракрасной горелкой раскаленная поверхность нагревается до 1100оС, а в форсуночных моделях температура пламени составляет 800-850оС. Высокая температура воздуха приводит к снижению влажности и уменьшению содержания кислорода в воздухе, поэтому обязательным условием является организация в помещении нормальной приточно-вытяжной вентиляции.
В отличие от керосина, соляра или любых других углеводородных топлив, пропан-бутан дает максимально чистое горение.
Главное – при горении баллонного газа не образуется токсичных продуктов сгорания, тогда как солярные или, тем более, бензиновые горелки могут легко стать причиной отравления угарным газом. Количество сажи и несгоревшего топлива в газовом камине, в зависимости от моделей, может колебаться в 0,01%, коэффициент полезного действия значительно более высокий и достигает 95-98%.
Баллон для пропана можно легко заправить на любой газовой заправке, а подключить его к системе обогрева – дело пяти минут. Современная газовая автоматика и системы контроля позволяют эффективно управлять процессом горения, поэтому при использовании сертифицированного оборудования камин на природном газе способен прослужить не меньше кирпичного собрата.
Топка – главный элемент газового камина. Форма и объем зависят от требований к дизайну и от модели. При изготовлении используют либо жаропрочную сталь, либо чугун.
Внутри облицованной топочной камеры размещают горелку для розжига. Облицовка нужна для предотвращения разрушений под воздействием высоких температур. Внутри топки рефлектор и экран распределяют поступающий на горелку газ.
Внутренние части камина скрывают искусственные поленья, напоминающие дрова. При изготовлении используют керамику или другой материал, устойчивый к воздействию температур. Через дверцу из жаропрочного стекла любуются на огонь. В зависимости от типа примыкания к стене, подразделяют закрытые камины на одно-, двух-, трехсторонние или островные модели. Продают модели с открытой топкой, у которых прогревание воздуха в помещении происходит напрямую.
Дымоход выводит дым от сгорающего газа. Через него поступает и свежий воздух, а поэтому важно следить за тягой. Вместо дымохода устанавливают дымоходную трубу, если благоустраивают квартиру. Материал изготовления дымохода и дымоходной трубы – сталь нержавейка.
Функции защитного экрана выполняют портал и облицовка, а поэтому при изготовлении используют пожароустойчивый материал.

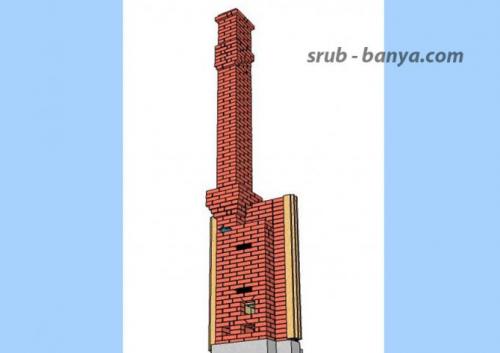

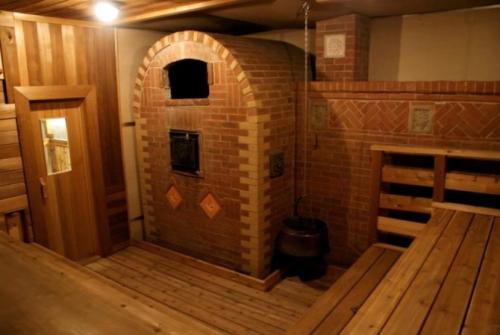

Кирпичная печь для бани своими руками чертежи. Порядовка
В зависимости от предпочитаемой конструкции, отличается проект печи каменки из кирпича для бани, но чаще всего востребован вариант с водогрейным баком. Конкретно для такой конструкции проектов много. Все они практически одинаковые. Различается только место расположения бака: сверху или снизу.
Важно! От размера бака и его места расположения зависит количество рядов кирпича, образующих печь.
Разрабатывая проект печи, важно подумать о безопасности ее использования в бане. Каменку без дымохода располагают в парилке. Другие печи топкой выводят в предбанник, а внутрь парной погружают заднюю часть с каменкой. Стены бани облицованы горючим материалом. Для безопасности оптимально выдержать зазор от печи минимум 30 см. Расстояние можно сократить до 20 см, если прилегающие участки стены обложить кирпичом или металлом с асбестовой подкладкой.
В проекте предусматривают безопасный проход через крышу и потолок бани. Вокруг дымохода оставляют зазор, заполняют его негорючим материалом, например, асбестом. На кровле вокруг дымохода делают металлическое обрамление, препятствующее проникновение осадков под крышу.
Совет! На деревянный пол перед топкой прибивают гвоздями металлический лист, защищающий древесину от случайно выпавших углей при загрузке топлива.
При недостатке навыка возведения своими руками печки для бани из кирпича, нежелательно пытаться самостоятельно разрабатывать проект. Проще найти чертеж и сложить по нему порядовку. Для неопытного строителя подойдет колпаковая модель Кузнецова, легкая в возведении и занимающая в бане мало места.
Кирпичные ряды начинают без раствора. Стандартные схемы иногда не позволяют вписать печь в баню. Насухо выложенные кирпичи всегда можно переложить, чтобы определить оптимальные габариты. Когда ситуация прояснится, продолжают кирпичную кладку на растворе.
Нулевой ряд порядовки выкладывают сплошной. Сбоку оставляют маленькое окошко для лучшей тяги. Следующие ряды идут с перевязкой. Смещение на 30-50% придает устойчивость кирпичной конструкции.
На 3 ряде кирпичной кладки устанавливают дверцу поддувала. Зольная камера заканчивается на 6 ряду колосниками. Выше поддувала идет топка, где в кирпичную кладку аналогично вмуровывают дверцу.
Примерно на 12 ряду над топкой укладывают плиту каменки, закрывая одну часть шахты. Основную шахту примерно выгоняют до 26-27 ряда, постепенно переходя к формированию дымохода.
Возводить своими руками кирпичную печь для бани разумно начинать после подготовки материала. Не лишним будет сразу продумать дизайн.
Когда точно определена для бани конструкция печи, сразу стоит подумать о ее дизайне. Можно просто оставить кирпичную кладку в первозданном состоянии или подойти к оформлению с душой:
- Штукатурка дает возможность на стенах расписать рельефные узоры. Поверхность можно оставить гладкой, а сверху покрасить или нанести декоративную штукатурку.
- Окрашивание термостойкой краской – простой вариант декорации. Чтобы печь в бане выглядела привлекательно, стараются идеально аккуратно обработать швы кирпичной кладки.
- Облицовка печи скрывает все огрехи неровной кирпичной кладки. Из материалов используют декоративный или природный камень, плитку, керамогранит.
Выкрасить печь можно в любой цвет, но конструкция должна оптимально сочетаться с интерьером бани. Чаще всего предпочитают искусственно состаренный кирпич. Для классики приемлем желто-коричневый цвет с сопутствующими оттенками.
Для деревянной русской бани из сруба приемлем белый цвет. Кирпичную основу после нанесения штукатурки окрашивают или украшают декоративными элементами.
Когда со всеми нюансами определятся, приступают к подготовке материала.
Любой кирпич не пойдет для печи. Нужен материал с повышенной прочностью и огнеупорными свойствами. Участок вокруг топки выкладывают шамотным огнеупорным кирпичом. Материал подойдет для всей печи, но он дорогой. Участки, подверженные меньшему нагреву, в целях экономии выкладывают красным полнотелым кирпичом.
Качество кирпича проверяют на звук ударом молотка. Он должен быть звонким. От хорошего кирпича молоток отскакивает. Глухой звук свидетельствует о плохом качестве материала. Если молоток оставил вмятину, такой кирпич нельзя использовать даже для кладки дымохода.
О многом расскажет внешний вид. Стандартные размеры кирпича – 25х12х6,5 см. Разрешается отклонение от параметров до 2 мм. Если размеры кирпичей отличаются, ровная кладка из них не получится. Выравнивание рядов раствором приведет к ослаблению конструкции. Кирпич для печи покупают без видимых дефектов. Наличие слюдяной пленки свидетельствует о браке. Такой кирпич имеет плохую адгезию с раствором.
Совет! Для проведения теста покупают 1 кирпич, раскалывают его пополам молотком с зубилом.
