Печь под казан из газового баллона с размерами своими руками. Достоинства печи из газового баллона

Печь под казан из газового баллона с размерами своими руками. Достоинства печи из газового баллона

Печь из баллона можно переносить с места на место
Металлическую печь практически невозможно изготовить без сварных швов, которые в процессе эксплуатации быстро разрушаются под действием внешних климатических факторов и нагрева стенок до высокой температуры. Поэтому для подобных конструкций чаще всего используют пустые газовые баллоны, которые имеют подходящие геометрические размеры и являются практически готовой емкостью для топки. После небольшой доработки газовый баллон становится идеальной печкой для приготовления пищи в казане. При наличии определенных навыков изготавливают такую печь за час.

Изготовленная своими руками печка под казан из газового баллона имеет ряд достоинств:

• гарантирует плотное прилегание и равномерное распространение тепла (жара) по стенкам казана;
• обеспечивает полное сгорание древесины и наиболее эффективное использование тепла;
• позволяет без особого труда перемещать изделие с места на место.

Изготовление печи под казан не требует практически никаких финансовых затрат – нужен только газовый баллон, а все остальное дачник найдет в собственной мастерской.

Выбирая газовый баллон для печи, ориентируются на 2 параметра: объем и диаметр. При этом нужно учитывать, что часть объема будет занята поддувалом (зольником) печки и днищем самого казана. Из всего модельного ряда баллонов (5-50 л) наиболее подходящим является баллон емкостью 50 л. В нем можно обустроить топку большого размера и удобный зольник.

Печь из газового баллона длительного горения. Печь Бубафоня длительного горения: чертежи, схема, фото

Самодельная печь длительного горения Бубафоня  из газового баллона своими руками: чертежи, размеры, схема, фото,

.

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

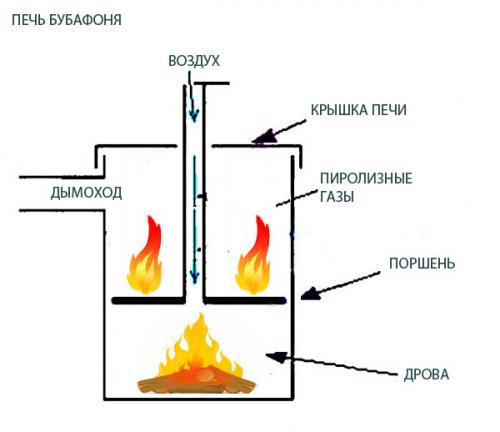

Схема и принцип работы

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

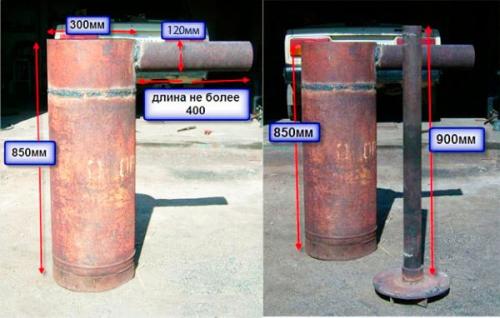

Чертежи и размеры

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

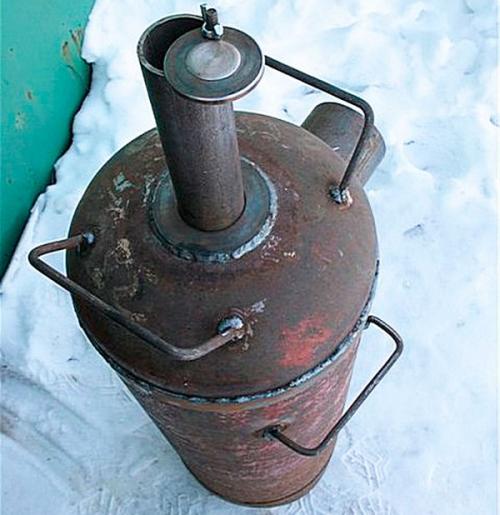

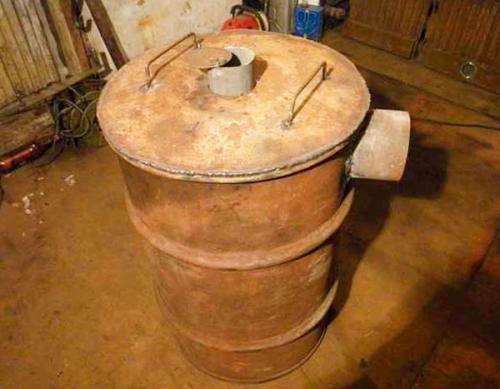

Бубафоня своими руками

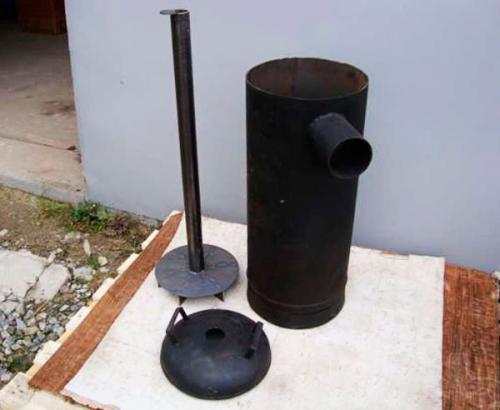

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

• Корпус.
• Крышка корпуса.
• Поршень с трубой.
• Дымоход.

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

Корпус печки

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

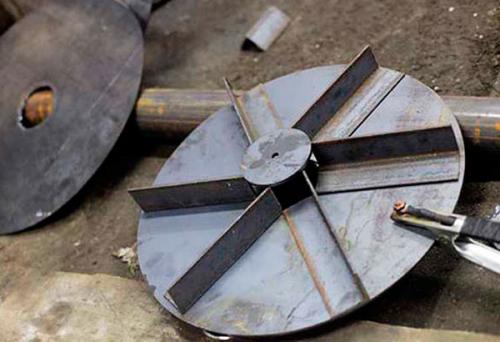

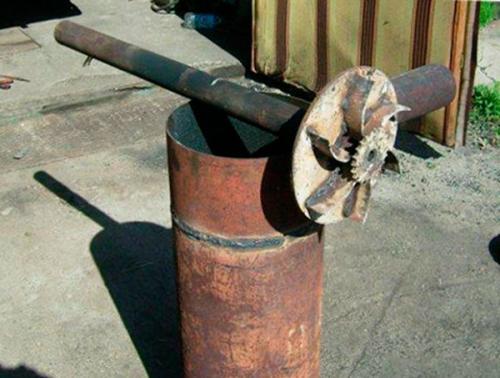

Поршень печи

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

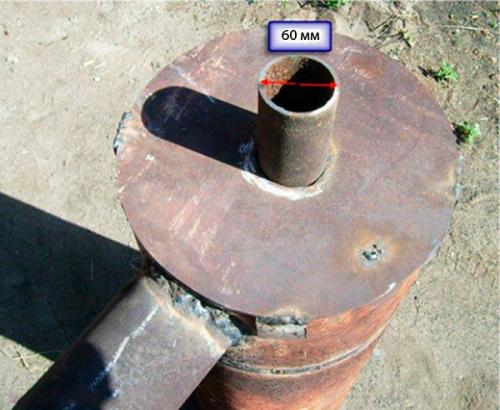

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

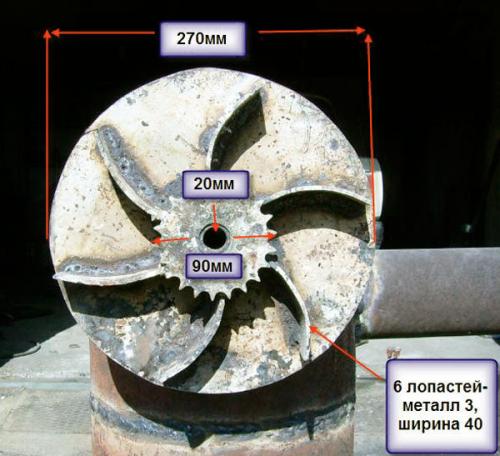

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

Дымоход печи

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

Печка из газового баллона на дровах. Как сделать буржуйку из газового баллона своими руками

Если вы разбираетесь, как своими руками сделать буржуйку из газового баллона на отработке, предварительно найдите чертежи. Там отличается конфигурация топки, так как потребуется емкость для отработки и инжектор в виде трубы с отверстиями для эффективного сжигания. Эта разновидность сложна в реализации, проще всего сделать классическую печку на дровах.

Важно!

Перед началом работы обязательно очистите баллон от остатков газа и избавьтесь от запаха отдушки. Для этого вначале вынесите элемент на улицу и откройте вентиль до конца, чтобы содержимое ушло. Далее сливается конденсат, именно он дает резкий запах. После этого желательно заполнить емкость до верха водой, чтобы удалить остатки раствора и вытеснить газ. После ее сливания можно начинать работу.

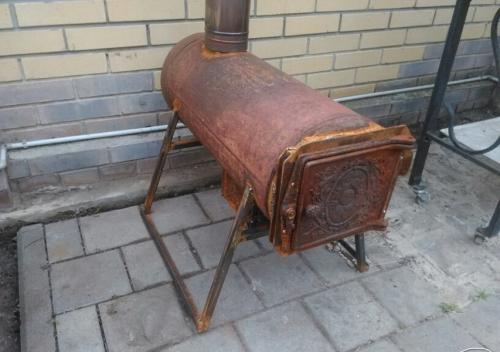

Буржуйка горизонтального типа

Этот вариант занимает больше места, но может стать отличным решением для экономного расходования дров. Их можно закладывать в несколько рядов, чтобы сгорание происходило постепенно. При этом горизонтальная разновидность может создавать опасность ожогов, так как поверхность сильно нагревается при работе. Собирать ее следует так:

1. Дверцу проще всего делать на верхнем торце. Вентиль можно оставить для регулировки подачи воздуха или вместо него поставить специальный штуцер. Если будет установлена готовая дверка, сделайте проем под нее, приварив по периметру уголок для каркаса.
2. Отверстие под дымоход делайте на противоположной от дверцы стороне с отступом около 20 см от края. Чтобы не вырезать его точно под трубу, можно сделать проем и обварить его металлическим кольцом, к которому приваривают и дымоход.
3. Чтобы было удобнее удалять золу, внутри желательно разместить колосники. Проще всего взять два уголка, которые прихватываются на нужном уровне. На них затем укладывают самодельный элемент из арматуры или готовый колосник из чугуна, если удалось найти подходящий размер.
4. В нижней части приварите опоры или ножки. Делайте расстояние до земли таким, чтобы пол не перегревался, а вся поверхность баллона отдавала тепло в помещение. Тут нет особых требований, главное, чтобы печка была устойчивой и безопасной.

Кстати!

Для уплотнения примыкания дверцы в других местах, где это необходимо, используйте асбестовый шнур.

Перед тем как сделать горизонтальную буржуйку из газового баллона в гараж обязательно убедитесь, что для нее хватает места. Дело в том, что вокруг конструкции придется оставить пространство не менее метра, а в небольших гаражах сделать это сложно.

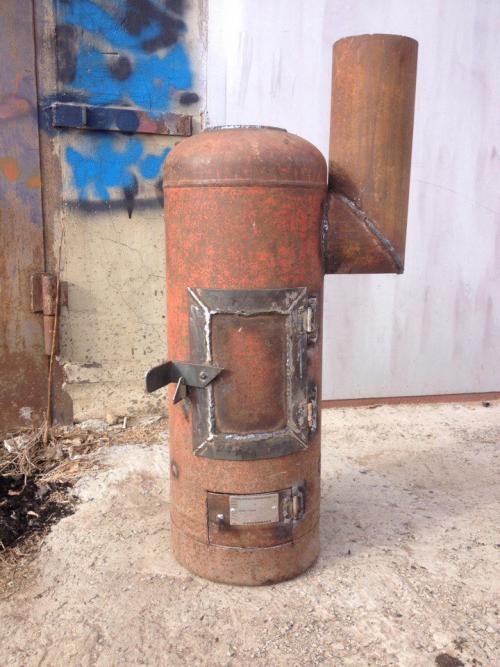

Вертикальная буржуйка из газового баллона

Это решение намного компактнее и занимает минимум места, поэтому его используют чаще. Удобнее всего ставить такую печку в углу, чтобы создавать меньше помех для передвижения. Инструкция по изготовлению выглядит так:

1. В нижней части сделайте опоры или приварите платформу размером больше диаметра баллона. Это обеспечит устойчивость конструкции. Если пол в помещении неровный, можно сделать ножки с возможностью регулировки, чтобы выставить буржуйку идеально.
2. Снимите вентиль и сделайте отверстие вокруг места его установки по диаметру будущего дымохода. Обычно используют трубу на 10 см или немного больше. Для удобства ее крепления по периметру отверстия наварите ворот из металлической полосы.
3. Отступите примерно 10 см от дна баллона и прорежьте дверцу для поддувала, обычно она имеет небольшую высоту. Помните о том, что через этот проем будет извлекаться зола, он не должен быть слишком маленьким. Дверцу закрепите на 2 петли, чтобы она двигалась ровно и не перекашивалась.
4. Выше поддувала сделайте дверку для закладки дров. Она намного больше по размеру, нижняя часть должна быть примерно в 10 см от верхнего края первого проема. Этот элемент очень важно закрепить надежно. Продумайте, какая задвижка обеспечит простое запирание и легкое открывание. Помните, что поверхность сильно нагревается при работе.
5. Примерно посередине между двумя проемами приварите несколько кусков уголка, чтобы создать опору для будущего колосника. Его сварите из арматуры по размеру баллона, используйте прутья большого диаметра, так как тонкие быстро перегорят и придется их заменять.

Металлическая печь под казан своими руками. Печь для казана своими руками — делаем простую самодельную квадратную уличную печь с трубой по чертежам с размерами и фото

Изготовление печи для казана своими руками – это интересное и полезное занятие для тех, кто любит готовить и проводить время на природе. Такая печь позволяет готовить вкусные блюда на открытом воздухе, обеспечивая их неповторимым ароматом и вкусом. В данной статье мы расскажем о том, как сделать печь для казана своими руками, и поделимся советами по выбору материалов и изготовлению конструкции.

Почему нужно выбирать казанную печь?

Казанная печь — это не просто устройство для готовки пищи, но и некий символ русской культуры. Она используется для приготовления множества блюд, от казан-кебаба до плова и горшочковой картошки. Однако, не все печи подходят для приготовления пищи в казане, в отличие от специализированных казанных печей, которые обеспечивают идеальное сочетание тепла и воздуха, необходимых для готовки казанного блюда. Казанная печь также является экологически чистым способом готовки, не требует электричества и газа, а также создает неповторимую атмосферу вокруг себя.

Разновидности казанной печи

Казанная печь — устройство, которое существует в разных вариантах и может отличаться по конструкции, размеру, материалам, из которых она изготовлена.

Печь для казана из кирпича

Это самый распространенный и классический вариант казанной печи. При изготовлении такой печи используется кирпич, что позволяет создать прочную и долговечную конструкцию. Она обеспечивает идеальное сочетание тепла и воздуха, необходимых для готовки казанного блюда.

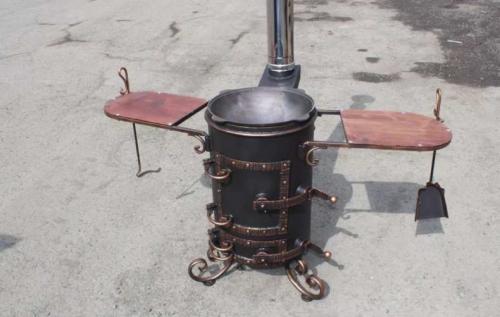

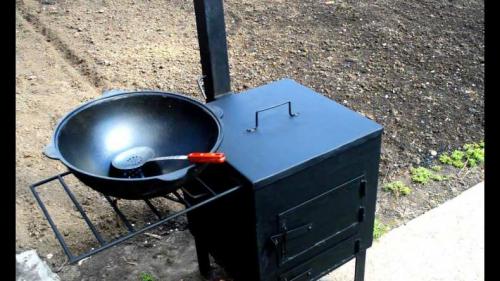

Металлическая печь для казана

Данный тип печи изготавливается из металла, что делает ее более мобильной и легкой в установке. Она также обеспечивает надежную и быструю работу, позволяя готовить казанное блюдо на природе.

Печь для казана из камня

Печь для казана из камня также является прочной и долговечной конструкцией, которая способна обеспечить идеальную готовку казанного блюда. Каменная печь имеет особую привлекательность внешнего вида и создает уютную атмосферу на природе.

Определение места установки печи

Выбор места для установки казанной печи играет важную роль в ее работе и безопасности. Правильно выбранное место обеспечит надежность и долговечность конструкции, а также удобство использования.

Удаленность от горючих материалов

Казанная печь является источником огня и тепла, поэтому при ее установке нужно убедиться, что рядом нет горючих материалов. Расстояние от печи до деревьев, зданий, заборов и других предметов должно быть не менее 2 метров.

Ровная и прочная поверхность

Казанная печь должна быть установлена на ровную и прочную поверхность, такую как каменный или бетонный пол. Это обеспечит стабильность и надежность конструкции, а также убережет от опасности ее опрокидывания.

Открытое пространство

Место установки печи должно быть открытым, чтобы обеспечить хорошую вентиляцию и предотвратить задымление. Желательно выбрать место на открытой поляне или на склоне, где нет заслонов от ветра.

Создание проекта печи

Создание проекта печи для казана — это важный этап в процессе изготовления. Проект позволяет спланировать конструкцию печи, выбрать оптимальные материалы и инструменты, а также рассчитать необходимое количество материалов.

Разработка эскиза

Следующим шагом является создание эскиза печи. На бумаге или в специальной программе для проектирования нужно нарисовать план и разрезы печи, определить ее размеры, толщину стенок и топки, а также расположение дымохода.

Расчет необходимых материалов

После того как проект печи готов, нужно рассчитать количество необходимых материалов. Это могут быть кирпичи, металлические листы, камни и другие материалы. Расчет должен включать не только основные материалы, но и расходные материалы, такие как клей, шпатлевка, крепежные элементы и т.д.

Выбор инструментов и оборудования

После того как все материалы подобраны, нужно выбрать инструменты и оборудование, необходимые для изготовления печи. Это могут быть кирпичные ножницы, монтажный станок, электрическая дрель, молоток, угольник и другие инструменты.

Создание рабочего чертежа

На основе эскиза печи и расчета необходимых материалов создается рабочий чертеж. Он должен содержать точные размеры и параметры печи, расположение каждого элемента и детали конструкции.

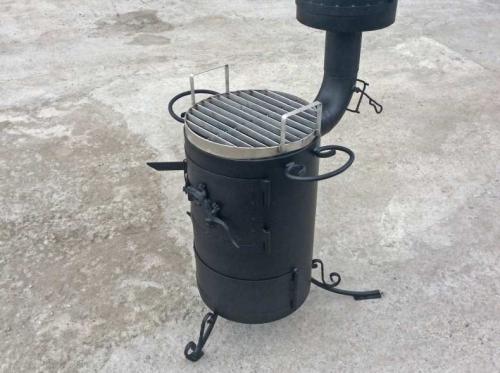

Печь для казана своими руками: чертежи. Устройство печи под казан из трубы

Изготавливая печь для казана из трубы своими руками важно, в зависимости от ваших запросов, составить эскиз или чертеж будущего кухонного шедевра. При этом обратите внимание на несколько моментов:

1. В зависимости от размера казана важно определиться с диаметром трубы и габаритами всей конструкции. Не следует подбирать казан под трубу, легче найти отрезок трубы или расширить горловину, чем покупать дорогостоящий казан. Глубина погружения в печь – не менее 2/3 высоты посуды. При полном погружении казана следует учитывать общую высоту конструкции. Но большее расстояния до обогреваемой поверхности потребует лишних закладок дров и общего времени приготовления блюд.
2. Необходимо определиться с высотой печи и размерами основания или ножек. Не следует располагать печь на полу, лучше поднять ее от земли – это не только облегчит ее обслуживание, но и сделает ее эстетичной. В этом случае потребуется потратиться на приобретение листа металла для донышка, поэтому решать вам. Лучше учесть рост постоянного повара в семье, он не должен наклоняться дополнительно нагружая мышцы спины.
3. Перед изготовлением сразу определитесь как часто будет использоваться печь. Потребуется использовать толстостенную трубу при установке печи для кафе. Для домашних нужд достаточно найти отрезок с толщиной стенок 3-4 мм.
4. Подберите высоту вашей будущей печи. Оптимальный вариант – расстояние от донышка посуды до верха слоя горящих дров 300 мм. В зависимости от глубины погружения посуды добивайтесь нужного зазора. Если планируется использование нескольких, разных по размерам котлов, изменять расстояние можно с помощью специальных вставок.

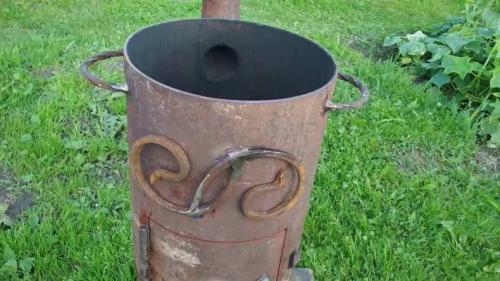

Как сделать печь для казана из трубы. Печь для казана своими руками: все о подборе размера и чертежа для изготовления из буржуйки, трубы, бочки и газового баллона

Когда наступает время отпусков или просто выходных многие люди предпочитают отдых на природе ли у себя на дачном участке. Еда приготовленная на природе всегда получается вкусней в отличие от домашней, потому как даже окружающая атмосфера благоприятствует этому.

Но не всю еду можно приготовить без наличия простейших приспособлений для ее приготовления. В статье ниже будет представлена печь. которую можно сделать самостоятельно и в дальнейшем на нее будет устанавливаться казан.

Печи могут быть кирпичными, металлическими или сделаны из подходящих готовых изделий. Ниже мы рассмотрим все варианты изготовления печи для казана своими руками.

Самодельное устройство для приготовления блюд в казане можно встретить у многих владельцев дачных участков. Сделать такую печь в стационарном исполнении тоже не составит труда имея определённые навыки и необходимый материал.

Что такое казан?

Казаном является предмет изготовленный из чугуна или алюминия в виде полусферы.

• Благодаря своей оригинальной форме данная посудина может опускаться прямо в огоь, что благоприятно сказывается на приготовлении блюда с прогревом со всех сторон.
• Казаны могут иметь разные объёмы, но в основном используются стандартные размеры в пределах 2-4 литра, 5-8 литров, 9-25 литров.

Из двух вышеперечисленных устройств можно готовить в них на обычной газовой плите со специальной подставкой.

Толщина стенок изделий зависит от варианта металла из которого произведены.

В давние времена казан был незаменимым атрибутом кочевника и находился всегда с ним. Но чтобы приготовить в нем что-то печь не делали. Просто копали яму и с одной стороны делали отверстие в земле и закладывали туда горящие дрова. Но это все в прошлом, да и при таком подходе блюдо было не очень правильно приготовлено .

Выбор печи для казана

Ответ на этот вопрос двузначен. Потому как кому-то нравиться готовить на печи сделанной из кирпича, а кому-то симпатизирует металлическое изделие.

На сегодняшний день рынки кишат различными «мангалов с печкой под казан» и другим неплохих вариантов металлических изделий. Их спокойно можно приобрести, тем более если не предполагается с их помощью готовить большой ассортимент кулинарных изысков.

Главное, если человек предпочитает готовить не вдыхая ароматный дым блюда с печным вместе, то ему подойдет не каждый вариант.

Печь может быть нескольких видов:

1. Сложенная из кирпича;
2. Переделанная из другого металлического прибора;
3. Вылепленная из глины.

Начало работ:

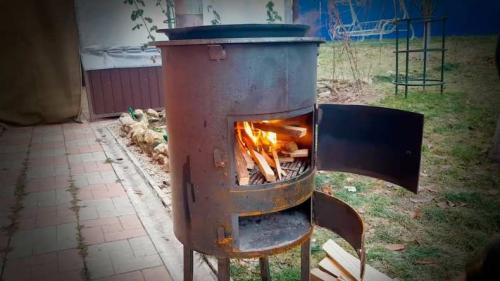

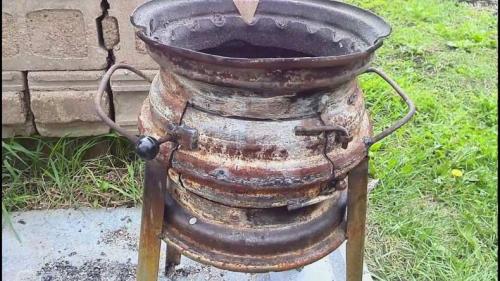

Как сделать печь для казана из трубы

Когда наступает время отпусков или просто выходных, многие люди предпочитают отдых на природе или у себя на дачном участке. Еда приготовленная на природе всегда получается вкусней, чем домашняя, потому как даже окружающая атмосфера благоприятствует этому.

Но не всю еду можно приготовить без наличия простейших приспособлений для ее приготовления. В статье ниже будет представлена печь, которую можно сделать самостоятельно и в дальнейшем на нее будет устанавливаться казан.

Печи для казана: варианты изготовления

Печи могут быть кирпичными, металлическими или сделаны из подходящих готовых изделий. Ниже мы рассмотрим все варианты изготовления печи для казана своими руками.

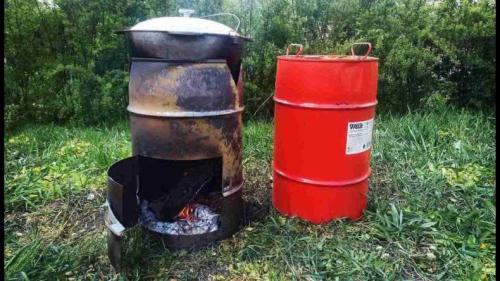

Изготовление печи из трубы

Самодельное устройство для приготовления блюд в казане можно встретить у многих владельцев дачных участков. Сделать такую печь в стационарном исполнении тоже не составит труда, имея определённые навыки и необходимый материал.

Казаном является предмет изготовленный из чугуна или алюминия в виде полусферы. Из двух вышеперечисленных устройств можно готовить в них на обычной газовой плите со специальной подставкой.

Технические требования к печи

Толщина стенок изделий зависит от варианта металла из которого произведены. Важно, чтобы печь была изготовлена из материалов, которые могут выдержать высокие температуры и нагрузки.

История казана

Казан был незаменимым атрибутом кочевника и находился всегда с ним. Но чтобы приготовить в нем что-то, печь не делали. Просто копали яму и с одной стороны делали отверстие в земле и закладывали туда горящие дрова. Но это все в прошлом, да и при таком подходе блюдо было не очень правильно приготовлено.

Схема изготовления печи из трубы

В статье ниже мы рассмотрим детально процесс изготовления печи из трубы, а также приведем несколько полезных советов для будущих дачников.

1. Перед началом работ необходимо сделать эскиз будущей печи на бумаге, нанести на эскиз будущие размеры печи, после определиться с кого материала будет делаться печь и будет ли она неподвижной или мобильной. Не забывайте, что кирпичная печь более безопасная если в процессе домашнего использования они могут находится рядом.
2. Печь из кирпича также как им мангал может быть мобильной. Мобильная очень удобна в использования, а стационарная при правильном расположении будет отвечать за красоту экстерьера участка
3. Кирпичная печь под казан имеет больший эффект и на неë меньше расходуется топлива.
4. В плане постоянных перемещений пользователям лучше сделать мобильную печь из металла.
5. Собрать еë довольно просто, потому как она состоит из старого железного котла, а качестве подставки используют трубу из чугуна или жароупорной стали.
6. С ее помощью можно приготовить в любой поездке, а во дворе она никакого места занимать не будет в отличие от стационарной печи.
7. Оба варианта имеют простую сборку.
