Печь из газовых баллонов экономичная своими руками. Особенности отопительных приборов из газового баллона, их плюсы и минусы

Печь из газовых баллонов экономичная своими руками. Особенности отопительных приборов из газового баллона, их плюсы и минусы

Печь, построенная из пропановой или метановой ёмкости, всегда будет производительнее и экономичнее прямоугольной металлической. Это обусловлено цилиндрической формой баллона и конфигурацией топки.

Построенная из газового баллона печь может использоваться не только для обогрева помещения, но и в качестве варочной плиты

Её сферическая поверхность и соотношение высоты к диаметру способствует пиролизному сжиганию твёрдого топлива, а это является залогом тепловой эффективности. Известно и о других достоинствах сосудов для хранения газа как основания самодельной печи:

• для изготовления баллонов применяются качественные стали с добавками легирующих элементов. Они прекрасно противостоят коррозии и обладают высокими жаростойкими свойствами — металл не прогорит даже после многолетней эксплуатации;
• жёсткость и прочность теплогенератора обеспечиваются механической прочностью самого газового сосуда;
• стоимость нового баллона для бытового газа составляет менее 2 тысяч рублей, а старый достанется бесплатно;
• переделка ёмкости для пропан-бутана или метана в полноценный теплогенератор потребует минимум сил и времени;
• оптимальная форма и размеры;
• разнообразие конструкций;
• цилиндрический сосуд хорошо подходит для изготовления пиролизных теплогенераторов;
• оптимальная площадь поверхности печи позволяет максимально быстро прогревать помещение как за счёт конвекции, так и излучением.

К недостаткам печи, изготовленной из газового баллона, относятся:

• высокая температура поверхности;
• повышенные требования к размещению прибора и соблюдению техники безопасности;
• сложность регулировки температуры нагрева из-за высокой инерционности процесса твердотопливного горения;
• низкая теплоаккумулирующая способность отопительного агрегата;
• окраска газовых баллонов обычной эмалью, которая при нагревании выгорает, выделяя в помещение едкие, небезопасные для здоровья вещества.

Практически все негативные моменты устраняются модернизацией печей. Так, для регулировки подачи воздуха в зону горения, применяются термостатические регуляторы тяги, а для сохранения тепла печи облачают в кирпичную кладку или оборудуют водяной рубашкой.

Печка из газового баллона своими руками. Собственная печь на дровах: как сделать своими руками в домашних условиях

Здравствуйте, уважаемые читатели. Как создаётся печка из газового баллона на дровах? По сути, при таком методе, уже есть корпус. Останется обеспечить опции для загрузки топлива, предусмотреть зольник, дверки, ножки и дымоход.

Дровяная печь в своём загородном доме или гараже – очень нужный и полезный аппарат. Очень часто его создают самостоятельно. В таких случаях обычно базируются на пустом газовом баллоне. Подобную печь можно и приобрести, благо, что ассортимент такой продукции довольно обширный.

Выбор базы

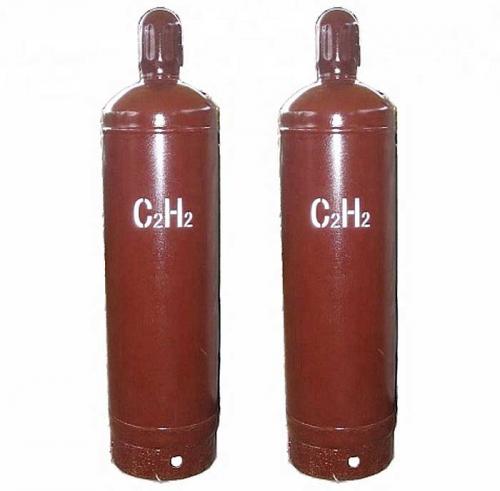

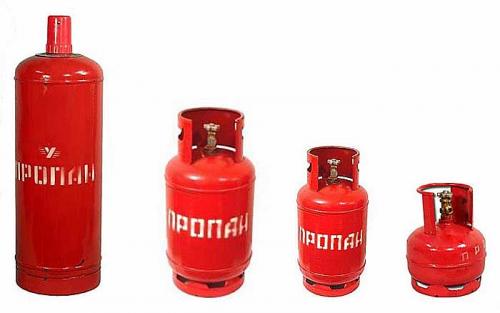

Есть баллоны различных параметров. Версии на 5 л. для заданной цели совершенно не подходят. Этого объёма не хватит для качественного обогрева.

Из моделей на 12 и 27 л получается аппарат слабой мощности. Он сможет обогреть только очень маленькое помещение и выдаёт 3 и 7 кВт тепла. Его обычно применяют в походах.

Если задумывается буржуйка своими руками для дома, то оптимальным вариантом для неё станет ёмкость на 50 л, с высотой 85 см, диаметром – 30 см.

Объём модели и плотность её стенок подходят для горения любого топлива. К тому же получается аппарат с приемлемой массой. Поэтому его можно использовать и в одиночку.

Также существуют промышленные модификации на 40 л. Их диаметр составляет 25 см. Стенки более плотные (5,2 мм). Высота – 135 см.

Баллон от фреона для создания печи идентичной мощности происходит сложнее из-за его серьёзной массы и длины. Если его укоротить ориентировочно на 70 см, можно соорудить незначительную буржуйку с толстыми стенками. У неё будет хороший КПД и лучшее удержание тепла.

Вопрос с дверками

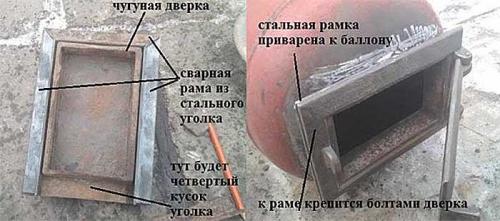

Дверцы для запланированной печи можно приобрести литые. У одной должна быть незначительная высота. Это изделие предназначается для поддувала.

Вторая должна быть гораздо больше. Он будет применяться для загрузки горючего.

Также есть уже готовые комплексы. В единой конструкции устроена и поточная дверка, и поддувальная. При таком раскладе в вырезанное по параметрам отверстие монтируется (методом сварки) рама, сваренная из уголков. К ней с помощью болтов присоединяется литьё.

В данной ситуации важно не допускать сквозняков, поэтому по периметру выреза под дверку следует наварить металлическую полоску 1-2 см.

Дверки можно сделать своими руками. Для этого сгодится удалённый участок из стенки баллона. Тогда здесь не обойтись без петель или подобных деталей. Для них обозначаете места, затем монтируйте их.

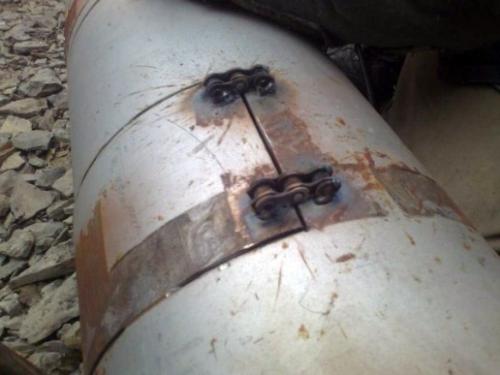

Самодельные петли можно создать из нескольких элементов толстой цепи.

К указанной версии обязательно приваривается защёлка.

Положение с колосниками

Когда вы создаёте своими руками печку из пропанового баллона на дровах, то её можно не оснащать колосниками. Правда, это касается наиболее примитивной вариации.

Если у ёмкости маленькие размеры или горизонтальное положение, то соорудить колосник внутри довольно сложно. В этой ситуации конструкция имеет простой состав:

1. Корпус, устроенный на ножках.
2. Одна дверца.
3. Патрубок для дымохода. Она монтирован в верхней зоне.
4. Металлические полосы, приварены к внешней стороне корпуса.
5. Вверху – второй выход. На него ставится крышка и он используется в качестве плитки для готовки и разогревания пищи.

Если в горизонтальной модели вы желаете устроить колосники, то обязательно приварите зольник с нижней стороны.

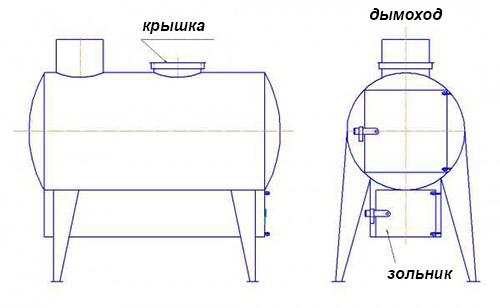

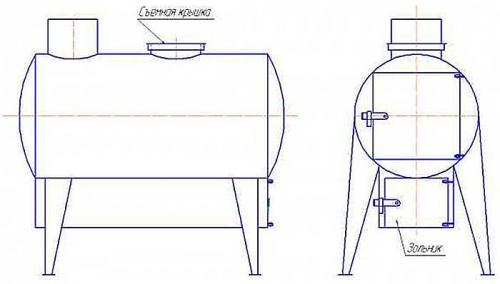

Чертёж такой буржуйки из газового баллона представлен ниже:

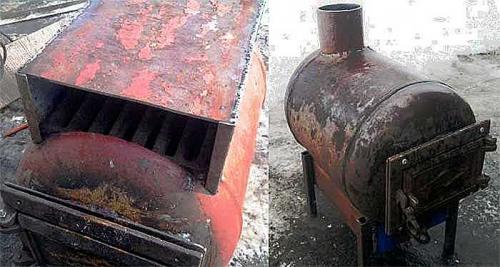

Можно сделать модель с зольной ёмкостью так, что получится полочка, на которой располагается выдвижной короб, сваренный по параметрам. При его движении можно контролировать подачу воздуха и активность сжигания дров.

В вертикальных моделях колосники необходимы и их там легче организовывать. Как сделать буржуйку в домашних условиях такого типа?

Для этого есть такие варианты действий:

1. Внутри неё приварить прутья толстой арматуры. Однако она имеет слабую устойчивость к жару, её сложно чинить и удалять.
2. Приварка толстых уголков. Сами колосники свариваются отдельно. Для этого используется арматура. Затем они ставятся на уголки.

Развитие теплоотдачи

По своему принципу работы домашняя буржуйка имеет весомый изъян. Он связан с неэффективной тратой тепла. Значительная его часть устремляется в трубу вместе с газами.

Решить эту дилемму можно, следующими методами:

1. Буржуйка со вторичным дожиганием.

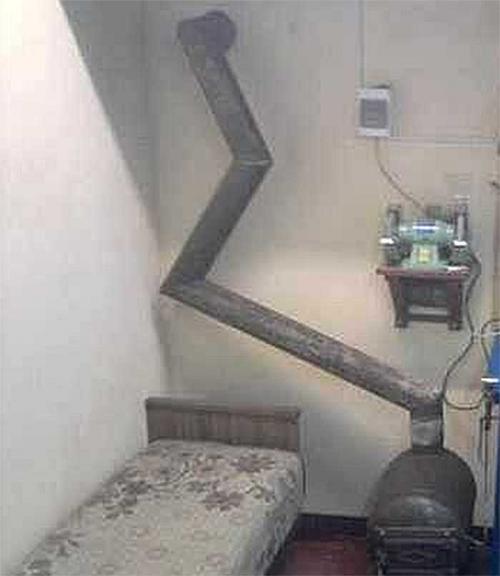

2. Удлинение дымохода. Он получается ломаным. И него не должно быть горизонтальных зон и мест, имеющих отрицательный уклон. Его пример отражён на этом фото:
3. Монтаж к горизонтальному корпусу вертикальный патрубок. Из-за развития площади увеличится и теплоотдача. Необходимо только устроить качественную тягу. Так дым не будет проникать в помещение.

Груба из газового баллона. Достоинства и недостатки применения старого баллона

Выбор материала для мангала сделать несложно: лучшим решением станет 50-литровый баллон, ведь длина и ширина емкости составят 85 и 30 сантиметров соответственно, что будет просто идеально для готовки. Разумеется, в дело можно пускать и 40-литровые емкости, но в таком случае охват будет гораздо меньше, следовательно, готовить будет не столь комфортно!

Главным преимуществом корпуса газового баллона выступает высокое качество используемого металла . Стоит ли говорить, что при производстве баллонов для последующего хранения газа под давлением производители к материалу предъявляют серьезные требования, что выливается в немалую 3-миллиметровую толщину стенок корпуса. Благодаря этому, при использовании газового баллона, можно рассчитывать на недорогую, но качественную емкость для мангала.

Главные преимущества:

• Удобство при эксплуатации. После готовки еды нет нужды выметать пепел с дачной территории и заливать огонь водой – достаточно перекрыть тягу и можно переходить к трапезе;

• Долговечность. Марка стали 30 ХГСА, Д и 45, помимо большой толщины и надежности конструкции в целом, будут предлагать отличную устойчивость к негативным факторам, благодаря чему мангал сможет прослужить более 10-15 лет, не коррозируя и не прогорая;
• Универсальность. Под закрытой либо открытой крышкой можно запечь, закоптить и поджарить любую еду и продукт;

• Мобильность. Даже если мангал из газового баллона не будет комплектоваться колесиками, размеры конструкции позволяют спокойно перенести его в любое удобное место или просто сменить направление от ветра.

Но, как и любое изделие, применение газового баллона с целью создания мангала своими руками имеет и некоторые недостатки, а именно:

• Качественные термостойкие красящие составы стоят немало денег, а потому, скорее всего, со временем готовая конструкция приобретет не самый удачный вид, напоминая выцветшее фото. Помните, что с наружной стороны мангал из баллона достаточно быстро обгорает, так что на привлекательный внешний вид можно не рассчитывать;

• В цилиндрической емкости проблематично добиться равномерного прогрева, в результате чего, к примеру, при готовке шашлыка, по краям мясо долгое время будет оставаться сырым, в то время как в середине начнет гореть;
• Если вы захотите приготовить мясо в холодное время года, то придется заготовить заранее немало углей, дров и терпения – низкая теплоемкость металла сказывается на скором остывании емкости баллона, из-за чего жаровня становится намного прожорливее;

• И самый главный недостаток: даже очень старый и давно не эксплуатируемый газовый баллон может хранить в себе оставшиеся взрывоопасные вещества, так что применять его в качестве мангала для готовки стоит с особой осторожностью, заранее проведя необходимые меры предосторожности !

Печь из газового баллона в гараж. Печь для гаража из газового баллона: экономичная и недорогая

Для отопления гаража в зимний период отлично подойдет печь из газового баллона. Рассказываем, как сделать ее своими руками.

За основу используется пропановый баллон (на 50 литров). Его можно купить недорого на металлоприемке.

Перед началом работ советуем внимательно ознакомиться с памяткой ниже. Не пренебрегайте правилами безопасности!

• арматура;
• листовой металл;
• профтруба.

Для работы понадобится стандартный набор инструментов — сварочный аппарат, болгарка, электродрель. Также потребуется пара газовых ключей, чтобы открутить вентиль на баллоне.

Изготовление корпуса печи

При помощи болгарки срезаем верхнюю часть баллона. Она будет выступать в роли дверцы печи.

Советуем также прочитать статью: .

В нижней части пропанового баллона необходимо вырезать круглое отверстие, чтобы потом можно было приварить кусок стальной трубы.

Отрезаем кусок круглой трубы нужной длины — внутри монтируем заслонку. Привариваем трубу к баллону.

Как сделать ножки для печи

Вариантов изготовления опорных ножек очень много, но можно воспользоваться одним из самых простых.

Отрезаем четыре куска прямоугольной профильной трубы, и привариваем их к газовому баллону.

После этого отрезаем четыре круглых трубы, и привариваем их к профилям — как показано на фото ниже.

К нижней части ножек привариваем квадратные подпятники, изготовленные из металлической пластины.

Для большей жесткости и устойчивости конструкции надо будет приварить к ножкам отрезки арматуры — делаем что-то вроде обвязки.

Монтаж дверцы

Из профильной трубы автор делает кольцо нужного диаметра. Для этого мы рекомендуем использовать .

В кольце из профтрубы с помощью болгарки вырезаем часть стенки, чтобы можно было надеть его на баллон.

В верхней части баллона, которую мы срезали в самом начале, необходимо вырезать квадратное отверстие. Привариваем поддувало, и потом устанавливаем регулируемую заслонку.

После этого крепим дверцу к корпусу печи с помощью простейшей самодельной петли.

Установка дополнительных элементов

На последнем этапе автор сваривает решетку, которая располагается сверху печи. А по бокам крепятся экраны из профлиста.

Буржуйка с газового баллона чертеж. Рекомендации по изготовлению

Тема изготовления различных буржуек на дровах из газовых баллонов весьма популярна и вот почему. Во-первых, это доступный материал, что можно найти на любом пункте приема металлолома. Во-вторых, подобный бак – это фактический готовый корпус печи с достаточно толстыми стенками. Остается только самостоятельно его доработать и получится отличная буржуйка для отопления гаража или дачи. Причем конструкция может быть как вертикальной, так и горизонтальной.

Совет. Более всего для изготовления самодельного отопителя подойдет стандартный баллон из-под пропана емкостью не менее 50 л. Использование баков меньшего объема не даст должного эффекта, печка получится тяжелой, а площадь поверхности теплообмена – небольшой.

Вертикальная буржуйка из баллона, сделанная своими руками, компактнее и занимает в помещении мало места. Но вот дрова в ней гореть долго не будут, как ни ограничивай расход воздуха, так как пламя станет охватывать весь объем топлива.

Другое дело – горизонтальная печка, в ней пламя движется от начала к концу, постепенно сжигая древесину. Но с ней и работы побольше, нужно устраивать зольную камеру снаружи, поскольку внутри она отнимет слишком много полезного объема. Устройство данной буржуйки показано на чертеже:

Теперь о том, как сделать горизонтальную буржуйку в домашних условиях. Для этого нужно аккуратно отрезать болгаркой верх баллона, где прикручен газовый вентиль. Естественно, вентиль надо предварительно вывинтить, а емкость наполнить доверху водой с целью вытеснить все пары пропана, что могли остаться внутри бака.

В противном случае вы рискуете устроить взрыв, последствия коего непредсказуемы. Дальше последовательность действий такая:

• вырезать полосу в боковой стенке, где будет привариваться зольная камера. Другой вариант – насверлить множество отверстий, как это видно на фото ниже.
• изготовить и приварить к баллону зольник из металла толщиной 2—3 мм. Спереди поставить самодельную дверцу или заслонку для регулирования подачи воздуха;
• спереди в торец следует врезать загрузочную дверку. Ее можно изготовить круглой либо квадратной формы или же приобрести готовое изделие;
• в задней части надо вырезать отверстие для дымоходного канала. Слишком большим его делать не стоит, достаточно принять диаметр дымохода 100 мм, максимум – 150;
• приварить патрубок;
• изготовить подставку из любого подручного металлопроката и тоже приварить его к корпусу.

Печь вертикального типа из баллона изготовить немного проще. Чтобы сделать такую буржуйку своими руками, надо вырезать проемы для дверец в боковой стенке, причем в качестве створок могут выступать сами вырезанные куски металла. Нужно лишь приладить к ним петли, например, из нескольких звеньев толстой цепи, как это сделано на фото:

А вот с колосниками придется повозиться. Мало того что надо изготовить решетку (лучше из арматуры периодического профиля), так ее еще необходимо как-то установить внутрь баллона. Тут придется отрезать его верх либо нижнюю часть – на ваше усмотрение.

После монтажа колосников отрезанную часть следует приварить на место, а сверху приладить патрубок для отвода продуктов сжигания.

Примечание. Вместо отрезанной полусферы проще поставить плоскую крышку из листа железа. Впрочем, патрубок необязательно крепить сверху. Его можно врезать и в стенку буржуйки в верхней части.

Буржуйка из газового баллона горизонтальная. Как сделать буржуйку из газового баллона своими руками — пошаговое руководство

Мастера давно освоили ряд отраслей, в которых способны сделать даже сложные элементы из подручных средств. Исключением не стала популярная печка-буржуйка, которую научились изготавливать самостоятельно из газового баллона. Как можно выполнить такие работы самостоятельно и без посторонней помощи?

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Справка! Лучшим решением становится баллон из фреона, этот выбор обеспечивается толстыми стенками самой конструкции, которые значительно дольше сохранят тепло после полного нагрева.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Принцип работы буржуйки из газового баллона

Принцип буржуйки из газового баллона очень прост:

• внутрь топки закладываются дрова или другое топливо;
• топливо поджигается, но нужно наблюдать за процессом нагревания.

Такая печка очень быстро нагревается, что является основным преимуществом такой системы. Это обуславливается быстрым нагревом металла, но есть и недостаток, заключающийся в быстром остывании. Поэтому если придётся отапливать большое помещение, нужно будет систематически следить за тем, чтоб дрова в топке не заканчивались. Только постоянное пополнение топлива поможет держать тепло на протяжении долгого периода.

Как сделать буржуйку из газового баллона своими руками

Буржуйка горизонтального типа

Горизонтальная буржуйка считается классическим вариантом такой печки. Чтоб правильно её изготовить, нужно придерживаться следующего алгоритма действий:

1. Крышка баллонапри помощи болгарки.
2. В задней части делается небольшое отверстие, которое в будущем послужит как дымоход.

1. Берется металлический лист размером в 4 мм. Из него вырезается небольшой блин диаметром, который будет идентичен диаметру передней стороны. При помощи болгарки в нем необходимо проделать два отверстия: под поддувало и топочную камеру. Вырезанные кусочки также применяются и служат для изготовления дверцы, к ним привариваются петли.
2. После этого к внутренней части баллона приваривается колосниковая решётка. Чаще всего используют металлическую арматуру. Приваривание решётки к баллону — это самый простой способ, сначала привариваются два кусочка по бокам, а к ним приваривается кусочек основной сетки.
3. В последующем из трубы вырезается четыре куска в 32 мм. Они послужат ножками для буржуйки.
4. Уже на этом этапе приваривается заранее подготовленный блин из металла.

После сборки печь полностью готова к работе.

Вертикальная буржуйка из газового баллона

Есть еще одна разновидность самодельной буржуйки —.

Процесс сборки вертикальной печи

Вертикальная печь отличается только по одному параметру — положение печки.
