Устройство

Такая печь для бани из автомобильных дисков состоит из четырех дисков от ЗИЛ-130 или аналогичного размера. Своя задача есть у каждого:

1. Обод I и днище используют в качестве топливника. У него вырезано дно. Топить печку для бани из дисков можно из предбанника или прямо в парной. В первом случае, потребуется дополнительно сложить небольшую топку из кирпича. Второй вариант дополнительных конструкций не предусматривает, зато при эксплуатации менее удобен, дополнительную сложность вызывает устройство дверцы.
2. В качестве каменки используют второй обод, в котором оставляют дно и приваривают его поверх первого.
3. Обод III рассекает газы, заставляя их отдавать дополнительное тепло, полученное в результате остывания и выходить в дымоход.
4. Три диска служат корпусом для печки, четвертый баком для воды. Вода в нем будет активно нагреваться.

Сделать печь для бани из колесных дисков своими руками вполне реально.

Принцип работы

Принцип работы прост, но эффективен: энергия от сгорающего топлива поднимается через первый обод и нагревает камни во втором. Труба, проходящая через третий и четвертый диски отводит газообразные продукты горения в дымовую трубу. Третий диск используется в качестве своеобразного теплообменника, нагреваясь от горячих газов в дымоотводной трубе и передавая дополнительное тепло в помещение.

Эти же газы отдают остатки тепла в четвертом диске, нагревая воду. Горячая вода в бане будет всегда, вместимость такого бака примерно 40 л. Воду в котел можно набирать вручную или подвести водопровод. Такая печка из дисков не уступает готовым аналогам, но служит дольше.

Самодельная печь из колесных дисков. Чем хороша печь из колесных дисков

Небольшая печь из дисков

Печь из колесных дисков выгодна тем, что материал для ее изготовления легко найти. Диски автомобиля выполняются из специальных сталей большой толщины, мало подверженных коррозии. Толщина металла имеет важную роль в работе любой печи. Повышенная толщина материала не дает деформироваться конструкции под воздействием высоких температур. Печь из автомобильных дисков работает на любом твердом топливе, даже на угле, имеющем очень высокую температуру сгорания. Толстый металл лучше аккумулирует тепло, хотя и уступает по инертности чугуну, остывает несколько быстрее.

Диски имеют особую конструкцию – торцевую часть с отверстиями. Этот конструктивный элемент пригоден для организации комфорки, снижает скорость уноса тепла, применяется для изготовления самодельной колосниковой решетки. Внешний обод диска выполнен с нелинейной поверхностью – это способствует увеличению площади теплоотдачи, оптимизирует движение дымовых газов при использовании для сооружения дымового канала. В отличие от чугунных печей стальная печь из дисков обладает высочайшей ударной прочностью, не боится попадания воды на раскаленные поверхности.

Главные критерии, говорящие о преимуществах печи из дисков, выполненной своими руками:

1. Доступность материала изготовления;
2. Высокая прочность, надежность;
3. Выгодная конфигурация единичного элемента – автомобильного диска;
4. Продолжительный срок службы;
5. Простота изготовления;
6. Универсальность по топливу.

Печь для бани из дисков от комбайна. Самодельная печь из колесных дисков

Решение об установке такой печи, говорит о намерениях сэкономить. Однако следует сразу оговориться, что при отсутствии элементарных знаний, придется прибегнуть к помощи специалистов. При выборе подходящей конструкции, ориентируйтесь на доступность составных частей.
Самодельная печь – это минимум финансовых вложений, но затрачиваются не малые физические усилия.

Из чего делаем и тепло ли с ней

Колесные диски большегрузного транспорта, пришедшие в негодность, обретают вторую жизнь, в образе отапливаемого устройства вашей бани. О доступности материала, можно только мечтать — он буквально у нас под ногами.
Вариант просто идеальный, в случае если баня, расположена на влажной местности. В сезоны промерзания, такие грунты имеют нехорошую особенность «играть» — приподнимать строения. Как следствие, происходит растрескивание и деформация кладки кирпичной печи .

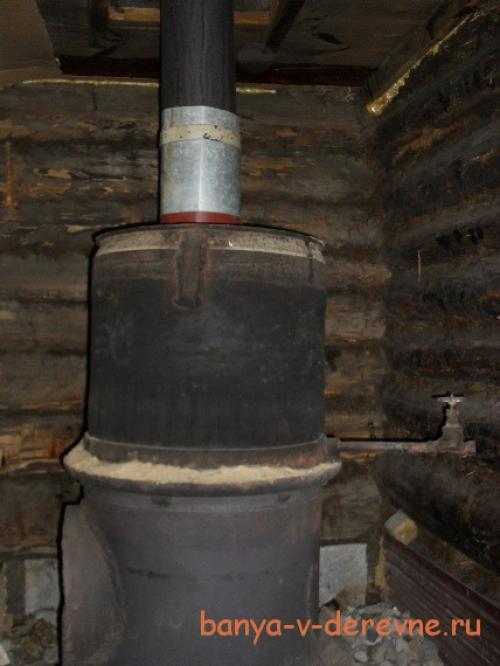

Модель небольших размеров, но простота сооружения не влияет на высокую эффективность. В летнее время достаточно четырех — пяти средних дубовых поленьев, чтобы «ахнуть» от жаркой баньки. Но и остывает она так же быстро, как и нагревается. Зимой это происходит за час – два, после прогорания последней порции дров. Такая печь не предусматривает заслонов. Мыться в ней можно прямо во время топки, так как угарный дым выходит не задерживаясь. Легко справляется со своей задачей, чтобы обогреть баню, размером 3*4 м.

1

Материалы

Для будущего сооружения, размером – 50 см в диаметре и высотой – 1м 40 см, подходят диски автомобиля КрАЗ-255Б (по простому — лаптёжник). Стены у такой печки получаются – 10 мм толщиной.

Для самодельного устройства, понадобятся :

• два колесных обода (50*50),
• две трубы (дымоход размеры по желанию, каменка диаметром 33см*длина 40 см),
• железо 8 мм (под каркас топки),
• старые, плоские батареи от системы отопления.

Процесс сборки

Основная часть печи выполнена из толстых железных листов. После сварных работ, получится каркас – 60*60, высотой 40 см

Нижняя часть

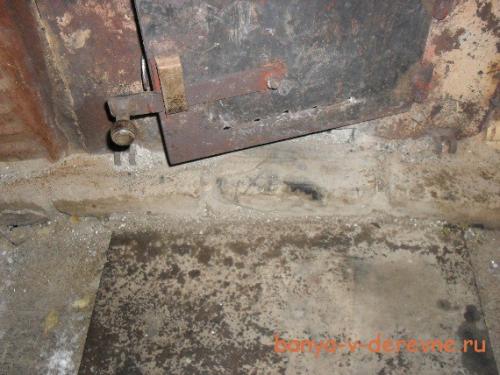

Если напольное покрытие деревянное, перед отсеком для топки, обязательно установите огнеупорный материал (железо) — 20*30 см (ширина — чуть больше дверки). Обезопасьте себя от случайно выкатившегося угля или искры.

2

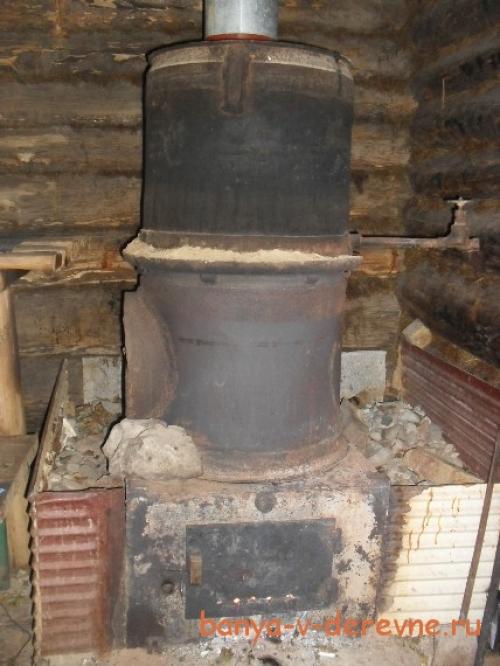

Вокруг топки, по всему нижнему периметру, установлено дополнительное ограждение. Промежуток с печью заполнен песком, поверх которого насыпаны камни. Проделывается это по причине высокой температуры. Указанный природный материал отлично перенимает жар от печи, держит его и не дает ей быстро остыть, когда дрова уже не горят. Камни дополнительно играют роль декора.

Средняя часть

Следующим этапом, устанавливают диски один на другой.

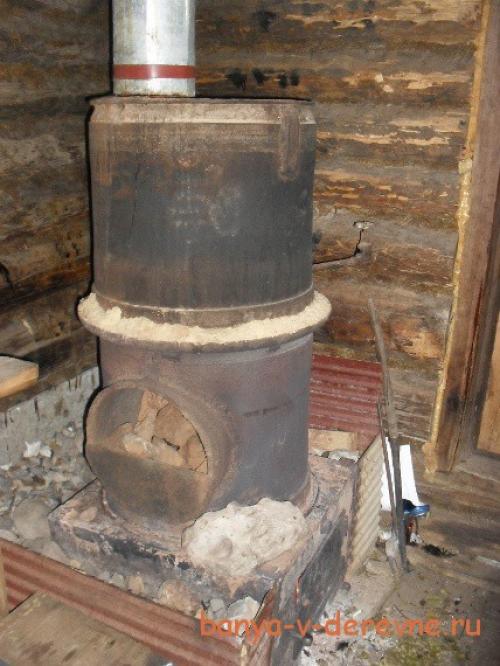

В нижнем диске, с боковой стороны ввариваем дополнительную трубу.

3

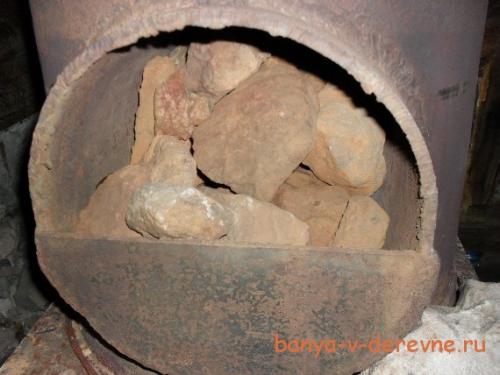

В дальнейшем она будет служить открытой каменкой . Такой вариант – открытый, в данном случае предпочтительнее, помещение нагревается быстрее.

Природные камни – дикари, укладывают в трубе, прямо над топливником. Температура от них поднимается до 180-200°.

5

По сути, это среднее деление, которое пропускает через себя сразу две трубы дымоход и каменку.

Верх

Верхний обод, путем сварки обеспечиваем днищем из железа, толщиной 8 мм. Полученная емкость служит котлом для воды. Несмотря на большой объем (до 95 литров), она быстро нагревается, за счет прохождения через него горячей дымоходной трубы.

6

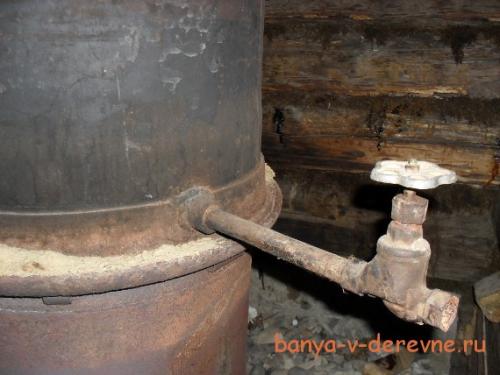

Для удобства, сбоку, вмонтирован кран под горячую воду.

7

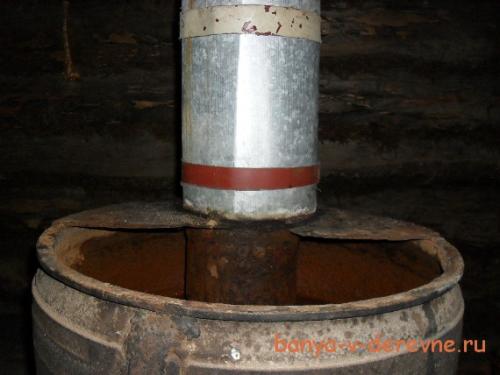

Сверху, для фиксации дымохода крепим небольшую крышку.
И в заключении – выводим наш дымоотвод через потолок, крышу – на улицу.
В чердачном перекрытии изолируйте его от контакта с деревянными и иными легковоспламеняющимися материалами устроив потолочную разделку.

Тщательно сваривайте место стыков всех комплектующих. Чтобы в процессе горения, клубы дыма не нашли свободного выхода и не попали в парную. Если со временем эксплуатации, от высоких температур, образовались щели, их легко можно замазать глиной, а сверху присыпать песком. Последний шаг обеспечивает видимость и контроль за растрескиванием глины.

До начала использования, обработайте печь огнеупорной краской. Особенно это касается верхнего «венца», где постоянно происходит испарение горячей воды. Железо от такой среды теряет свою прочность, становится рыхлым, крошится.

8

По этим же основаниям, дымоходную трубу у самого основания с верхним диском, заранее оберните листом из нержавейки. Так как горячая вода «не пощадит» вашу конструкцию. В качестве крепления подойдут самодельные хомуты.

Еще, желательно, чтобы до самого выхода на улицу она была цельной, без стыков. Это предотвратит выход искры и дыма. Если такой возможности нет, постарайтесь выполнить соединение в области верхнего обода. Данный диск будет наполнен водой и не позволит образоваться угару.
