Многие владельцы загородных участков стараются облагородить свои владения и не исключаются планировки постройки бани на участке. Кто-то обращается к профессионалам за помощью в постройке, а кто-то считает, что баню нужно обязательно строить своими руками, это, так сказать, будет иметь особую ценность.

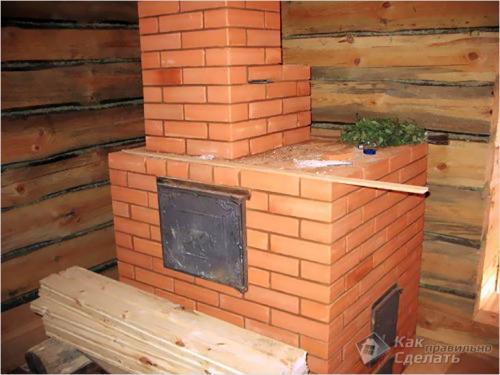

Приходя в баню, где сделана печь для бани из кирпича своими руками, вы будете ощущать дополнительное тепло от того, что это сделано вами самостоятельно.

Мало кто поспорит, что главным элементом бани считается печь. Сконструировать ее можно самостоятельно, но при условии, что предварительно изучаться вопросы печного дела.

Предварительно необходимо выбрать какая именно печь вам нужна, а также сделать все необходимые чертежи печи для бани своими руками.

На этом сайтеесть подробная инструкция с фотографиями и полным описанием.

Особенности постройки печи

Несмотря на то, что функционал печки одинаковый для всего, банная печь должна иметь более высокий КПД, занимать мало места и иметь достаточную мощность, чтобы обогревать паровую комнату нужной температурой, сохранять долго свой жар.

Несмотря на то, что сама конструкция печки несложная, она должна соответствовать ряду условий, которые вы должны учитывать при постройке кирпичной печи для бани своими руками.

Безопасность. Горячая печь должна поднять температуру в бане достаточно быстро за короткий промежуток времени. Это происходит за счет прогревания стенок до 100 градусов по Цельсию.

К сожалению, если случайно задеть раскаленную поверхность печи, можно очень легко получить ожог. Очень сложно контролировать степень нагрева стенок. Учитывайте такие нюансы, если будете проектировать печь для бани с баком своими руками.

Каменка – это емкость, где уложены разного размера булыжники. Они нагреваются и удерживают тепло в помещении бани. Также они же и генерируют пар, когда их обливают водою.

Какие бывают печи

На сегодняшний день существует достаточно много разновидностей печей, сделанных своими руками. Делятся они на два вида:

• Холодный тип – нагреваются только камни в каменке.
• Горячий тип – нагревается полностью.

Печи, имеющие постоянный нагрев, будут протапливаться постоянно, во время принятия бани. Нет необходимости прогревать до самых высоких температур. Достаточно периодически подбрасывать дрова для поддержания нужной температуры.

Печь, которая работает по принципу периодического нагрева, необходимо очень хорошо протопить непосредственно перед заходом в баню. После этого в помещении будет достаточно тепло от камней, находящихся в каменке.

Преимуществом данной печи считается аромат, которые отдает древесина – запах древесной копоти. Это можно ощутить, если сделать печь для бани на дровах своими руками.

Чем отличаются банные печи от печей для сауны

Отличия у данных печей значительные. К примеру, в сауне должна быть температура выше 85 градусов по Цельсию. Влажность не более 15%. Баня обычно имеет температуру до 65 градусов, а влажность составляет до 60%.

Для того, чтобы создать нужные условия в помещении, необходимо использовать разные печи. Отличаются и подходы к их монтажу. К примеру, для обустройства сауны необходимо соблюдать максимальную площадь контактирования корпуса печи и воздуха.

Таким образом, будет создана необходимая среда для циркуляции воздушных потоков. Это необходимо для того, чтобы воздух в сауне за короткий промежуток времени быстро нагрелся.

Обратите внимание!

Печь для бани из трубы своими руками чертежи. Вертикальная и горизонтальная печь для бани из трубы — делаем своими руками

Трудно представить баню без печи, ведь она, помимо обогрева помещения, ещё является залогом комфорта и получения удовольствия от банной процедуры.

Печь в баню легко смастерить своими руками, при чём она будет хорошо функционировать, и потребует не много денежных и временных вложений. Наиболее простая модель — банная печка из трубы с большим диаметром. Для её производства не нужен особый опыт и знания в этой области.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

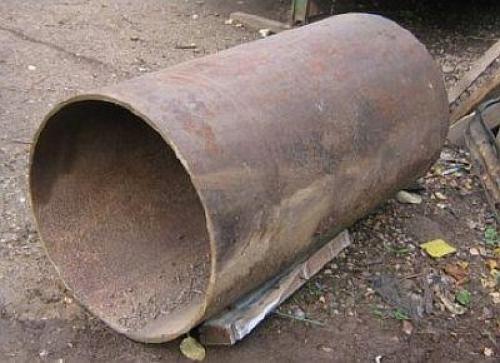

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии , и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

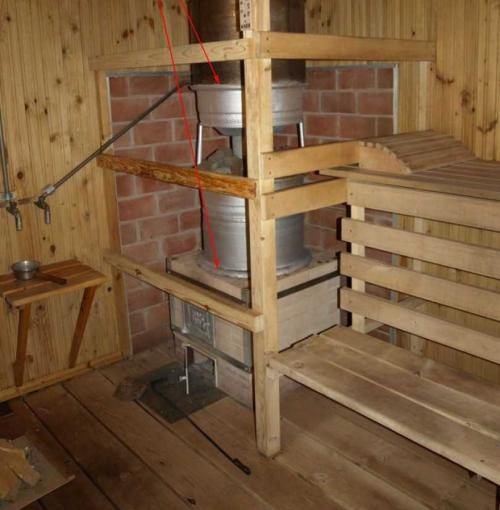

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

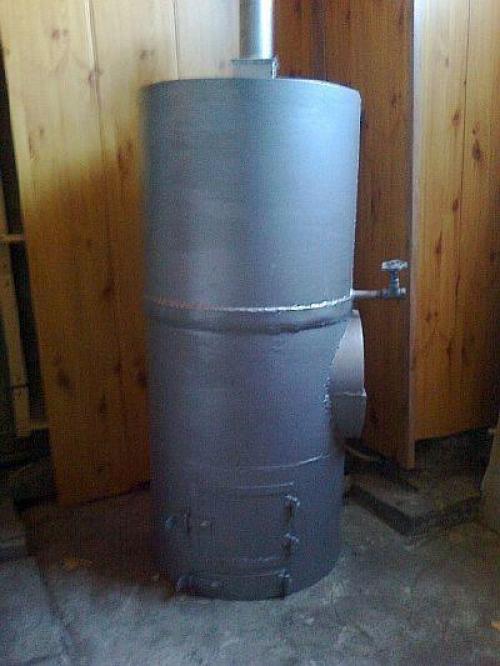

Вертикальная

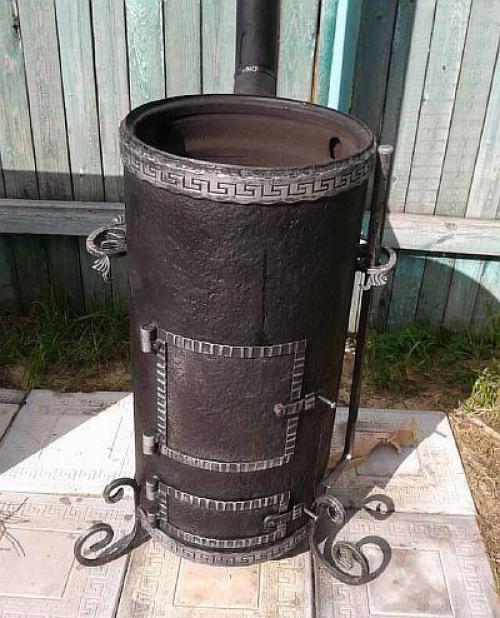

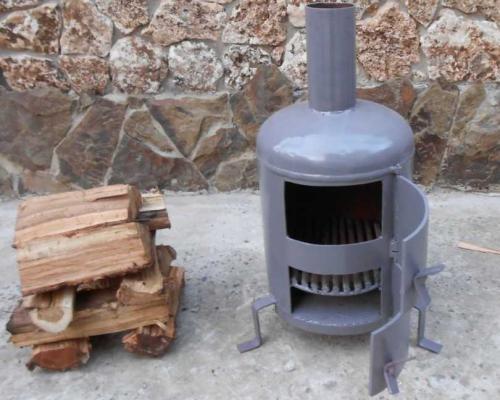

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

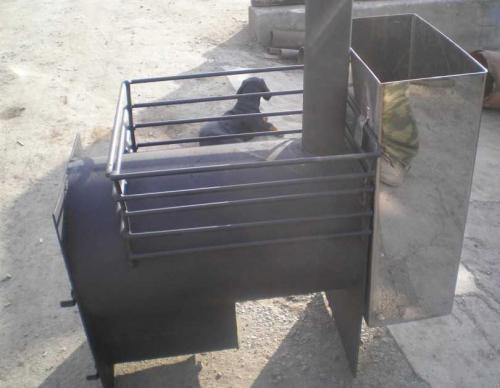

Горизонтальная

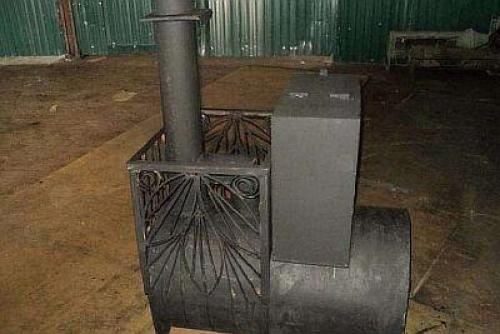

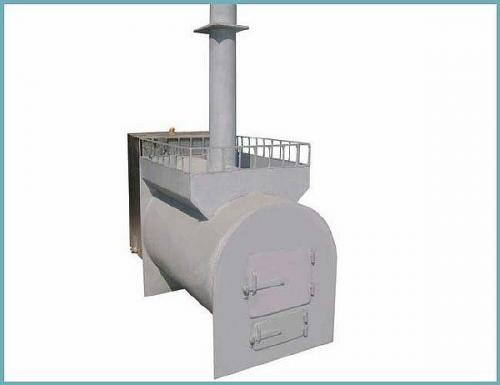

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь . Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Что нам понадобится — инструменты и материалы

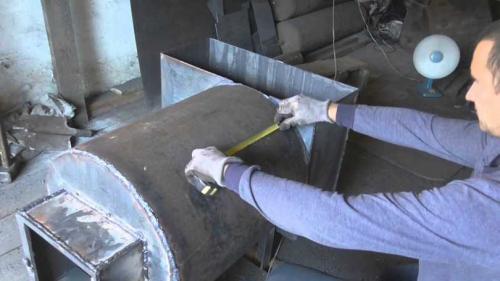

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

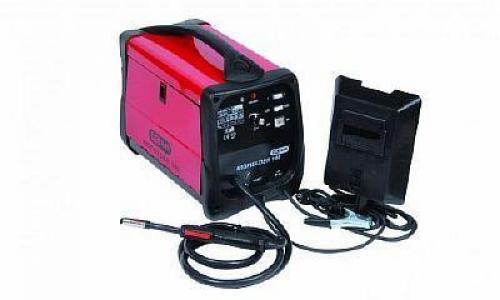

• сварочным аппаратом;

• болгаркой с разными насадками;
• электродрелью;
• слесарным инструментом;
• ручками дверными;
• врезным краном;
• асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
3. Навесные стальные петли.
4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

Лучшая самодельная печь для бани. Полезная информация

Традиционно  самодельные печи для бань возводят из кирпича

Этот материал способен равномерно прогреваться и медленно отдавать тепло, что важно для образования целебного пара. Если парная имеет малую площадь, всю конструкцию стараются располагать в моечной, а в парилку выводить только бок печи

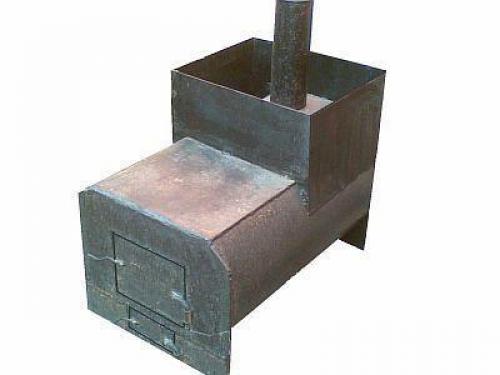

Более простые конструкции печей выполняют из металла. Универсальный вариант — печи, в которых используется как кирпич, так и металл.

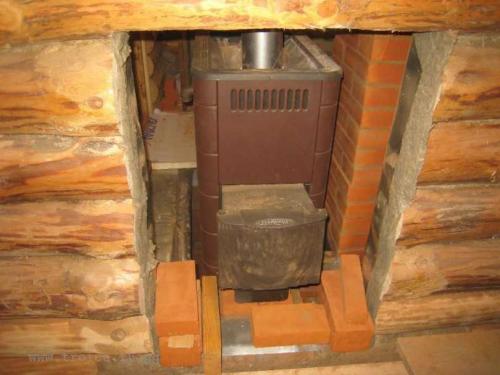

Между печью и стеной (а также любой другой деревянной банной конструкцией) должен быть отступ. Для кирпичной печи это расстояние составляет 30-40 см, для металлической (обложенной кирпичом) – 60-70 см, для металлической печи или трубы из металла -100 см.

Вышеприведенные расстояния могут быть уменьшены  только в том случае, если стены или другие деревянные конструкции, которые находятся в непосредственной близости к печи, защищены от случайного возгорания фольгой с асбокартонном.

Самодельная печь из металлической трубы: схема расположения конструктивных элементов.

Самодельная печь выкладывается из обычного кирпича. Дырчатый, щелевой и силикатный кирпичи использовать не стоит, поскольку они не дают равномерного прогрева и быстро разрушаются под воздействием высоких температур. Не используют также плохо обожженный кирпич. Можно брать кирпич б/у, если он достаточно крепкий и на нем отсутствуют сколы и трещины. Обычно это кирпичи от старых разобранных стен и печей. Перед использованием его очищают от раствора и сажи.

Размер кирпича, который может использоваться, должен соответствовать 250х120х65 мм

Очень важно, чтобы все его углы и грани были прямыми, форма – правильной, а различные дефекты – отсутствовали. Чаще всего самодельная печь в баню выкладывается  кирпичом марок 75-150 с плотностью 1700-1850 кг/м³ и массой 3,6-3,8 кг

Качественно обожженный кирпич издает звонкий звук при простукивании.

Простая печь для бани своими руками. Из кирпича

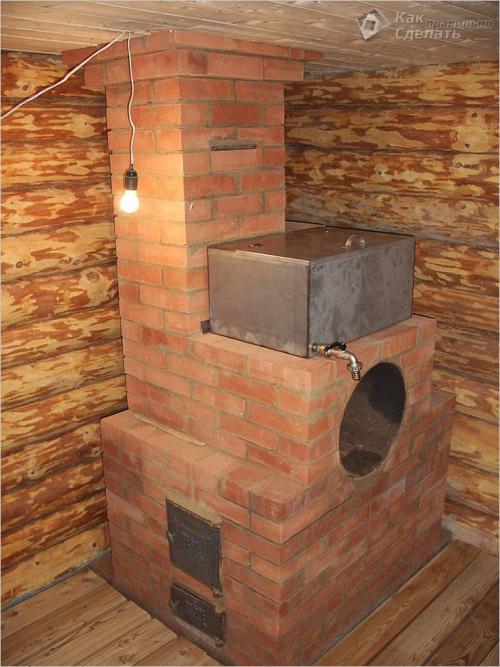

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м³парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона , желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.

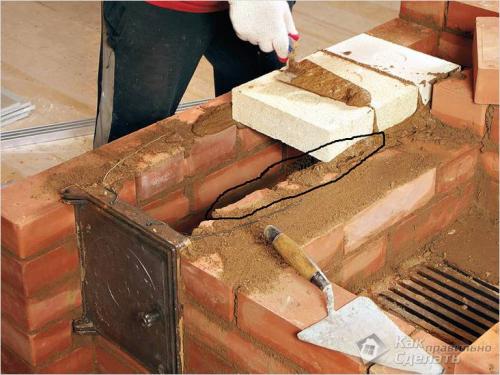

2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход ,
5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.
