Монтаж дымохода из сэндвич труб через стену. Способы монтажа

Монтаж дымохода из сэндвич труб через стену. Способы монтажа

Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.

Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.

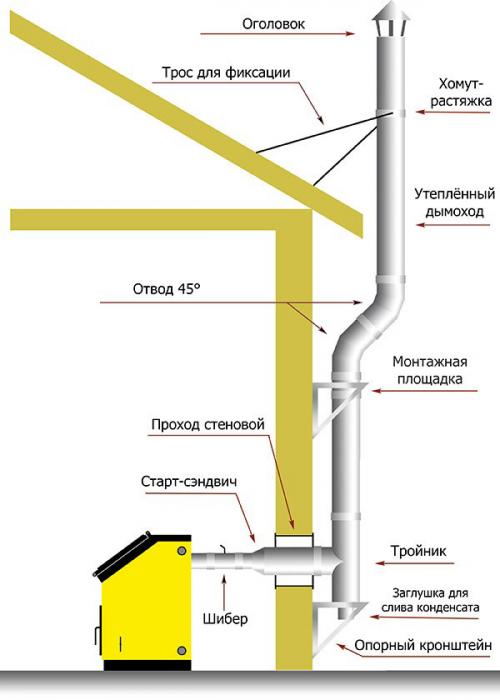

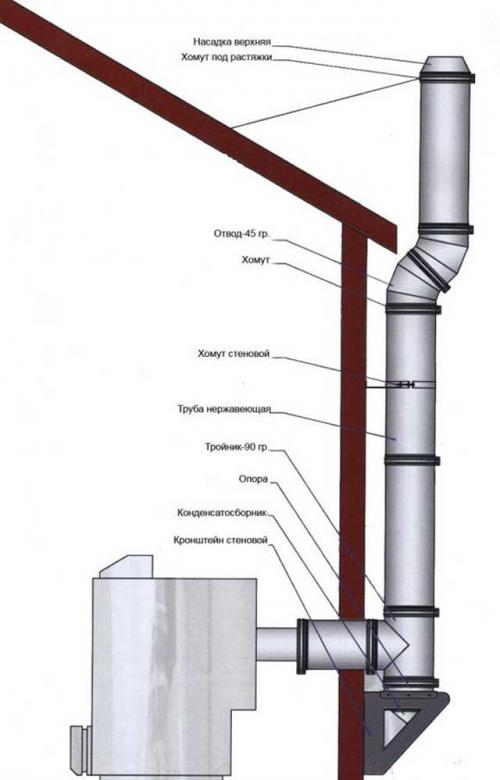

Примерная схема прохода трубы дымохода через стену и кровлю

Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.

Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.

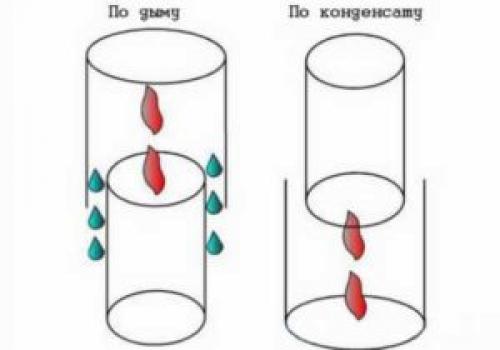

По дыму или конденсату

Типы сборки сэндвич труб

Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.

Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения  (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.

Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.

Дымоход через стену или крышу. Отличия в конструкциях внешнего и внутреннего канала дымоудаления

Отличия двух методов монтажа заключаются в расположении трубы дымоудаления. Так, дымовая труба, проведенная внутри строения, располагается внутри дома и проходит напрямую от отопительного прибора вверх – вдоль стен комнаты и выше: через перекрытия потолка на второй ил третий этаж и далее через чердачные перекрытия и кровлю здания. Таким образом, дымоход берет свое начало в точке А – на патрубке отопительного оборудования, и заканчивается в точке Б – на крыше дома. Внутренний дымоход, как правило, имеет строго вертикальную конструкцию. Но, в силу особенностей планировки и технического плана строения, трасса дымоотведения может иметь различные смещения, повороты, изгибы, обходы несущих конструкций.

Внешний дымоход тоже берет свое начало от отопительного прибора, но основная его часть прокладывается по внешнему фасаду дома. Небольшой участок начала трубы от печи или камина подводится к отверстию в стене, которое выводит напрямую на улицу. Далее труба идет строго вертикально вдоль фасадной стены строения и заканчивается на требуемом возвышении над крышей. В случае установки внешнего дымохода также возможны различные смещения, повороты и обходы, если того требуют особенности конфигурации и устройства фасада здания, крыши и постройки в целом.

Оба варианта устройства канала отвода продуктов сгорания – внутри и снаружи здания – активно практикуются в загородном домостроении, имеют свои преимущества, особенности и недостатки. Стоит добавить, что два этих варианта проведения дымовой трубы применяются как для частных жилых домов, так и для зданий бань и саун.

Монтаж дымохода через стену. Сборка дымохода и его вывод через стену

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

• набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
• так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
• крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
• специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
• встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

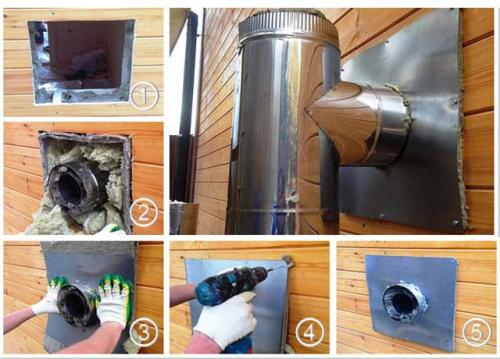

Все дальнейшие операции осуществляются в следующей последовательности:

• Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель).
• Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора.
• Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

Важно

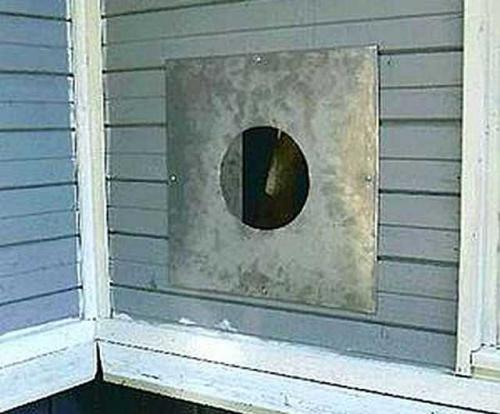

Проход сэндвич трубы через стену также подлежит обязательной термоизоляции.

izoliacia-vihoda-1

izoliacia-vihoda-2

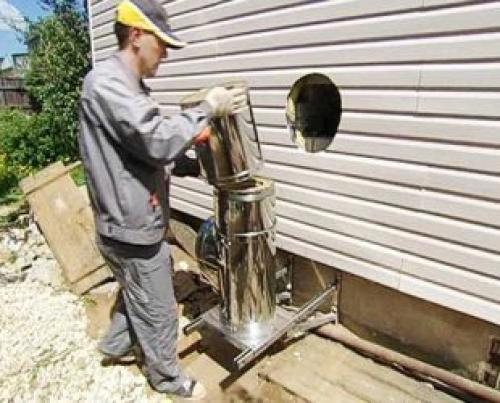

• К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов.
• С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Источник: https://doma-otido.ru/novosti/kak-pravilno-vypolnit-montazh-trub-dymohoda-kak-vybrat-nuzhnuyu-konstrukciyu-dymohoda

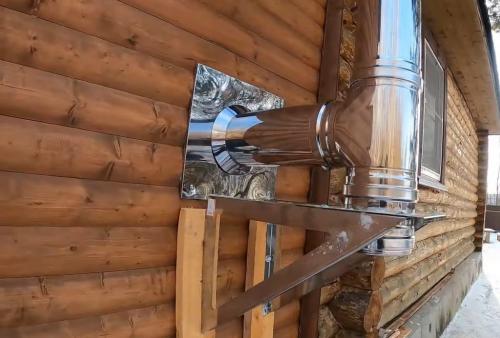

Дымоход через стену в каркасном доме. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте  ниже.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности.

1. Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
2. Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
3. Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
4. На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как устроен дымоход

Дымоходное устройство состоит из несколько частей:

• горизонтальной части, отходящей от котла либо печи;
• вертикального канала;
• задвижек;
• ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
• тройника;
• дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

• настенные. Они фиксируются к фасаду;
• коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

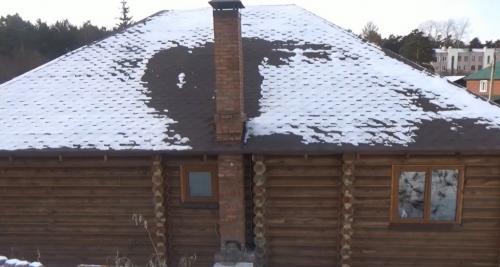

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

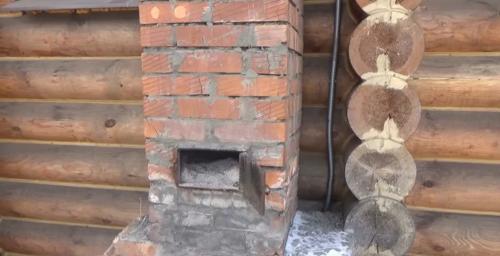

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

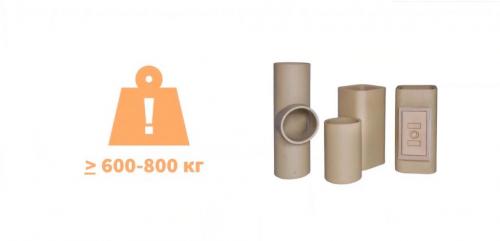

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Важным недостатком является — высокая цена.

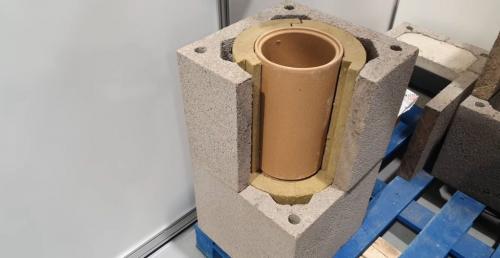

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

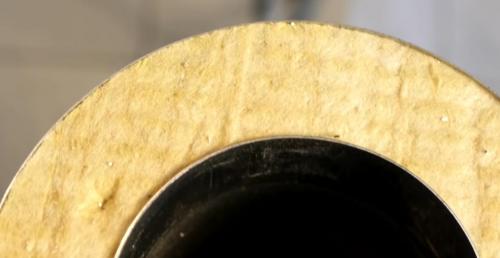

Сэндвич-труба в разрезе

Какой дымоход можно выводить через стену

Дымоход через стену можно вывести из любого вышеперечисленного материала.

Под дымоход из кирпича или керамики необходимо будет выполнить отдельно стоящий фундамент, так как сделанная труба получится очень массивной. А это — дополнительные затраты.

Преимущества и недостатки вывода дымохода через стену

Установка дымохода через стену имеет следующие преимущества.

Дымоход через стену в каркасном доме: плюсы и минусы, пошаговый монтаж своими руками

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома.

Монтаж дымохода из сэндвич-трубы через стену из дерева

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности.

Принцип работы дымоотвода

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их.

Дымоходное устройство

Дымоходное устройство состоит из нескольких частей:

• Коренной дымоход
• Возводятся из красного кирпича.
• Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.
• Имеет прямоугольное сечение, что неудобно для увеличения силы тяги.
• Поверхность изнутри конструкции шероховатая.
• Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики.
• Кирпич не выдерживает воздействие агрессивных химических веществ.
• Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Плюсы и минусы коренного дымохода

Плюсы:

• Прочность и долговечность
• Добротный вид
• Износоустойчивость

Минусы:

• Неудобство для увеличения силы тяги
• Шероховатая поверхность изнутри
• Тяжелый дымоотвод
• Негативное воздействие агрессивных химических веществ
• Накопление влаги и отложений сажи и копоти

Конец

Монтаж дымохода из сэндвич-трубы через стену из дерева - это сложный процесс, требующий соблюдения мер предосторожности и использования специальных материалов. Важно учитывать плюсы и минусы коренного дымохода, чтобы обеспечить безопасное и эффективное функционирование дымоотвода.

1. Её можно провести после завершения строительства дома, а не в его начале.

Как заделать дыру вокруг дымохода в стене. Чем герметизировать дымоход из нержавейки

Срок службы камина или печи во многом зависит от того, каким способом и чем именно произведена герметизация дымохода из нержавейки или других материалов.

Правильный монтаж не гарантирует отсутствия проблем с попаданием продуктов горения внутрь помещения. Со временем материалы труб подвергаются температурной деформации, которая приводит к разрывам и трещинам в конструкции.

Это приводит к снижению тяги, вследствие чего требуется большой объем горючего материала для отапливания дома, а из-за этого на внутренней поверхности трубы интенсивно оседает сажа. Последнее особенно опасно, так как приводит не только к образованию конденсата, но также может стать причиной возгорания трубы.

По этой причине для стабильного функционирования дымохода из нержавейки или любых других материалов, его нужно регулярно осматривать и оперативно устранять возникшие недостатки. Чтобы избежать проблем в будущем, лучше герметизировать все щели и стыки, чтобы избежать появления дефектов.

На строительном рынке представлен широкий ассортимент. Все богатство выбора условно делят на термостойкие и жаропрочные герметизирующие средства, хотя, конечно, разновидностей намного больше.

Благодаря герметизации щелей печных или каминных труб, сквозь них не попадут продукты сгорания в помещение. Надежная изоляция делает использование печи, камина или котла максимально безопасным.

Смотреть видео — высокотемпературные средства для нержавейки и других материалов

Все герметизирующие средства можно условно поделить на несколько типов:
• на базе силикона или силиката;
• по составу: однокомпонентные или двухкомпонентные;
• по температурным характеристикам: температуростойкие герметики и жаропрочные.

Как понятно из названия, однокомпонентные герметики состоят из одного компонента и не требуют смешивания ингредиентов перед проведением процедуры герметизации. Это делает их простыми в использовании и популярными у владельцев частных домов, которые высоко ценят простоту применения средства для изоляции.

Двухкомпонентные же, перед началом работы нужно смешать, четко соблюдая пропорции, указанные в инструкции. При этом готовый продукт должен быть использован в течение нескольких часов после замешивания. Такой вариант мало подходит, чтобы герметизировать стыки своими руками, обычно двухкомпонентную изоляцию применяют профессиональные строители.

Помимо изоляции дымохода герметизирующие составы также применяют для изоляции швов конструкции отопительной системы на базе электро котла при устранении протечек труб.

Силиконовые герметики для конструкций из нержавейки, стекла и других материалов

Задаваясь вопросом, чем загерметизировать дымоход из нержавеющей стали, стекла, пластика или керамики стоит обратить внимание на огнеупорный силикон. Этот материал способствует плотному соприкосновению деталей конструкции другу к другу и надежной изоляции. Главные преимущества силиконового состава:

• благодаря эластичности надолго сохраняется качество соприкосновения, даже тогда когда вследствие высоких температур элементы конструкции деформируются и меняют положение относительно друг друга;
• после завершения процесса полимеризации материал становится очень прочным;
• силикон абсолютно водонепроницаем;
• материал имеет высокую степень устойчивости к ультрафиолетовому излучению и другим погодным явлениям;
• для силикона характерна высокая термо- и жаростойкость.

Силиконовые герметизирующие средства бывают двух видов:

1. Кислотные. Они выделяют во время затвердевания уксусную кислоту, которая может повредить трубу или кровлю крыши. Такое средство точно не станет помощником в решении проблемы, чем герметизировать дымоход из нержавейки или материала природного происхождения: цемента, камня или бетона, так как может поспособствовать образованию коррозии металлических элементов, разрушению соприкасающихся с ним участков трубы и крыши.
2. Нейтральные средства для изоляции, в отличие от кислотных, при затвердевании выбрасывают в окружающую среду воду и спирты. Это подходящий герметик для дымоходов из нержавейки.

Дополнительный плюс средств на основе силикона – в результате нагревания входящий в нее оксид железа становится коричневым, что делает изоляцию более незаметным на фоне крыши или кладки из кирпича.

Термостойкие и жаропрочные средства для герметизации: в чем отличия?

По температурным характеристикам средства для изоляции делят на термостойкие и жаропрочные. Они используются, чтобы герметизировать стыки разных участков конструкции, так как могут выдерживать разные температуры. Если термостойкие подходят только для внешних поверхностей, то жаростойкими можно герметизировать щели высокотемпературного дымохода, где особенно высокие температуры.

Термостойкий клей для герметизации: сфера применения, характеристики

Данный вид изоляции подходит для работы с внешними стенами камина, печи, а также обработки стыка кирпичной кладки и кровли.

Его не стоит применять для труб из нержавейки, так как он имеет довольно низкую температуру нагрева – всего 350°С.

Проход дымохода через стену под 45 градусов. Статья: Лучше подключение к дымоходу через тройник 45 или 90 градусов?

Данная статья в

Еще больше полезной и важной информации смотрите на нашем YouTube канале:

45 или 90 тройник? Какой угол подключения к дымоходу лучше? 135 или 90 градусов?

Преимущества подключения дымохода через тройник, по отношению к прямому — насадному варианту в том что система становится более надежной. Накапливающийся мусор не мешает работе камина или печи, т. к. просыпается ниже участка подключения в образующийся карман. Из этого кармана мы можем его легко удалять и осматривать дымоход. Так же система у нас становится независимой, мы можем отключать, менять и чистить печь без глобальных разрушений и перестроений здания.

В общем тройник — замечательная вещь!

А принимать окончательное решение — ваше дело!

Часто в документах на различные Твердотопливные котлы, камины, и печи а так же на некоторые дымоходы, можно встретить рекомендации производителей по подключению к дымоходу ТГА под углом именно в 45^°.

Т. е. если мы переводим печь на газ нам можно 90 градусов, а если на дрова, то 45?

И за что такая нелюбовь Твердому топливу?

Отличаются условия лишь тем, что температура может быть несколько больше и сажи с золой чуть больше улетает с дымовыми газами…

Ну и при чем тогда угол подключения, спросите Вы?

Давайте разбираться!

Начнем с преимуществ подключения в дымоход под углом в 45^°

1. Чётко обнаруживаемое преимущество: При подключении к дымоходу под углом в 45 ^° — меньше накапливается сажи и мусора в образующемся наклонном участке.

Да, это так! И это непременный, но возможно единственный его «плюс»!

Но такой «плюсик» ни как не отменяет и не умаляет необходимость периодической очистки дымохода, и необходимость обеспечения доступа на всем протяжении дымового канала…

Второе преимущество подключения под углом в 45^°- поворот патрубка и горизонтальный участок не приближаются к потолку на опасное расстояние. А значит менее опасный получится монтаж и нужна будет меньшая защита от возгорания и меньше на неё затрат.

Третье. Часто можно услышать мнение, поворот 45 ^°, соз дает меньше завихрений и не создает препятствий повышающих сопротивления потоку дымовых газов, по сравнению с углом в 90 ^° .

Далее начинают приводить некие вычисления и какие-то цифры, с рассказами про необходимость наращивания высоты на метры, помноженные на количество поворотов…

В своих экспериментах мы наглядно доказали:

На газоплотном горизонтальном участке дымохода, сделанного без заужений сечения, при особо малых скоростях, на которых двигаются газы в дымоходе (2-5 м/с), ни какими точными приборами мы не сможем установить наличие упоминаемых сопротивлений, даже если они там и впрямь имеются. Это означает, лишь то, что ими можно и нужно пренебречь особенно в вопросе выбора тройника.

Приводимые в различных таблицах коэффициенты относятся только к потокам со сверхзвуковыми и дозвуковыми скоростями.
