Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей, и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

• Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
• Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать несколько решеток меньшей длины поперек поддувала.
• Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
• Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
• Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
• После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
• При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста. Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
• Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

Компактная кирпичная печь для бани. Классификация печей для бани

Дровяные кирпичные печи для бани обустраиваются по одной из следующих схем:

1. Печь «по-черному» . Эффективность такой конструкции проверена веками – такие печи издавна использовались в деревнях. За счет отсутствия дымохода достигается максимально насыщенный пар и аромат. Проблема заключается в том, что нужно каждый раз дожидаться, пока топливо прогорит до конца.
2. Печь «по-серому» . Такая кирпичная банная печь оборудуется дымоходом, и сразу же появляются преимущества в виде большей экономичности и скорости прогрева бани. Недостаток все тот же – сажа в немалом количестве остается на камнях, и приходится ждать до тех пор, пока дрова не выгорят полностью.
3. Печь «по-белому» . Достоинства подобных печей очевидны – полное отсутствие загрязнений в помещении и очень хорошее сохранение тепла. Правда, есть и минус – на прогрев такой печи может уходить до 12 часов, что существенно снижает удобство использования данного оборудования. Все дело в нагреве камней за счет металлической плиты перекрытия, что естественным образом замедляет прогревание.
4. Печь с плитой . Для бани такое оборудование подходит очень хорошо. В такой конструкции присутствует бак, установленный на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько ускоряет прогрев помещения. Бак с трех сторон закрывается кирпичными стенками, за счет чего удается поддерживать высокую температуру воды. В традиционной конструкции бак устанавливается поверх топки, а камни укладываются над дымоходом, но иногда камни с баком располагаются в другом порядке.

Источник: https://bannye-pechi.postroivsesam.info/stati/pech-v-banyu-iz-shamotnogo-kirpicha-shema-kladki-pechi-v-banyu

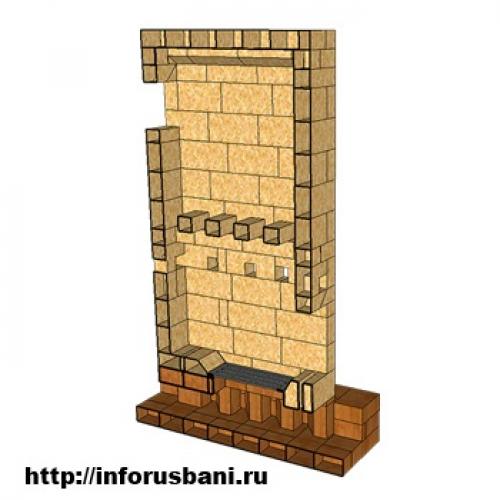

Сколько нужно кирпича для печи в баню. Методика расчета кирпичной печи-каменки для русской паровой бани. Часть 3

Итак, мы рассмотрели  ЗДЕСЬ  и  ЗДЕСЬ  часть факторов, которые требуется учитывать при выборе для своей бани подходящей для нее кирпичной банной печи.

Кратко перечислим эти факторы.

Это:

—   количество тепла, теряемого вашей (будущей или имеющейся) баней в течение 1 часа.  Значение этого параметра напрямую зависит от теплотехнических характеристик, используемых для строительства бани материалов;

—   стартовая температура наружного воздуха и температура, до которой предстоит нагреть банной печью то или иное помещение бани  (парную, моечную, комнату отдыха). Одно дело нагреть парную от -20 ⁰С до 60 ⁰С, и совсем другое дело нагреть парную, например, от 0 ⁰С до тех же 60 ⁰С;

— продолжительность процесса пользования баней , в течение которого должны поддерживаться стабильными температурные и влажностные характеристики атмосферы внутри того или иного помещения бани (в первую очередь парной);

— будет ли вами использоваться печь для нагрева воды, если да, то сколько (каков объем) воды собираетесь нагреть и до какой температуры;

— сколько килограммов пара вам нужно в процессе принятия бани (зависит от продолжительности поддержания в парной требуемых вам температурно-влажностных режимов).

В конечном итоге, все вышеуказанные факторы будут определять необходимое бане количество тепла. И именно банная печь призвана будет обеспечить баню этим теплом.

От величины генерируемого и отдаваемого печью тепла (как было показано в Части 2 Методики) будут зависеть будущие массогабаритные показатели печи, ее внутренняя архитектура и требуемое для ее кладки количество кирпича.

Отметив все эти факторы, перейдем к процедуре расчетов основных конструктивных элементов кирпичной банной печи.

Основными элементами конструкции нашей печи, расчет которых мы будем производить, являются:

— топливник;

— каменка;

— конвективная система (опускные и подъемные дымовые каналы);

— входное сечение поддувального отверстия;

— размеры колосниковой решетки и ее «живое» сечение;

— сечение канала дымовой трубы.

Первым шагом   в наших расчетах будет расчет основных конструктивных параметров топливника банной печи : его геометрических размеров ( l_т,   b_т, h_т, м ), площади его пода  F_пода, м,   размеры колосниковой решетки (ее площадь  F_к ,  м²_,  комбинацию ее сторон  l_к, b_к,   м , наиболее подходящие для данного топливника, площадь ее «живого» сечения).

Для наших расчетов будем использовать ГОСТ 2127-47  .

Хотя этот ГОСТ уже и утратил силу (отменен с 01.01.76г.), но ничего альтернативного ему на замену так и не было больше принято. Поэтому при расчетах архитектуры нашей будущей банной печи будем руководствоваться соображениями, изложенными в Части 1 и Части 2 данной Методики, а также некоторыми положениями данного нормативного документа.

Итак, наша банная печь в выбранных размерах после протопки будет генерировать своей поверхностью за 1 час 5 952 Вт*час ( или 5 122 ккал/час) тепла.

Вспомним, что наша банная печь должна будет запасти для наших нужд в своем массиве не менее 112 100 Вт =   96   462 ккал   тепла.

Если разделить нужное нам для бани количество тепла 96   462 ккал   на тепловую отдачу печи 5 122 ккал/час, то мы узнаем время (96 462/5 122=19 час), в течение которого печь будет отдавать запасенное тепло бане только за счет конвективного теплопереноса.

Естественно, мы всегда сможем ускорить (увеличить) интенсивность изъятия тепла  из печи, прокачивая через раскаленное нутро печи воздух, либо испаряя на каменке воду.

Вначале определим количество дров  В, кг , которое нам предстоит сжечь, для того, чтобы печь способна была генерировать через свою поверхность в течение   1 суток тепловой поток 5 122 ккал/час .

Время 1 сутки (24 часа) вместо 19 часов  берем с запасом, поскольку лишнее генерируемое печью тепло мы предполагаем направить на просушку конструктивных элементов  бани после завершения банных процедур.

Для получения этого количества тепла в печи надо сжечь следующее количество дров:

где:

—   Q^д_н   = 3 300 ккал/кг   – минимальная теплотворная способность 1 кг дров с относительной влажностью 25% (дрова, сушенные в поленнице в течение 2 лет);

—   η_печи=0,7   – коэффициент полезного действия печи на дровах c колосниковой решеткой .

Cогласно  , для отопительных печей со среднечасовой теплоотдачей  свыше 5 000 ккал*час  продолжительность 1 топки (при 2-х разовой топке печи в сутки) не должна превышать  m = 2

Как мы уже отмечали, банные печи, топятся в большинстве случаев за 1 раз и общая продолжительность 1 топки составляет не менее 3,5-4 часов.

Поэтому для наших расчетов примем продолжительность 1 топки банной печи m =4 часа.
