Защитные конструкции предназначаются для установки в банях с металлическими печами . Если в вашей парной оборудована кирпичная печка, то никакой экран не нужен — просто убедитесь, что между ней и деревянной стеной есть воздушный зазор, который является обязательным.

Что касается обладателей металлических каменок, то им необходимо тщательно продумать, из какого материала они будут оборудовать экран для банной печи.

Специалисты предлагают использовать один из следующих вариантов:

1. Кирпич. Такие перегородки выкладываются, как минимум, на 20 см выше отопительного устройства. В нижней части стенки оставляются зазоры для обеспечения воздухообмена между каменкой и экраном. В случае необходимости эти отверстия перекрываются топочными дверцами.

   Для кладки банного экрана чаще всего используется шамотный кирпич. Раствор изготавливается на основе цемента / глины. Толщина кладки может составлять 1/2 кирпича (12 см) либо 1/4 кирпича (6 см), однако следует помнить, что у слишком тонкого экрана будут низкие теплоизоляционные показатели. Расстояние от кирпичной кладки до печи должно составлять 5-15 см. Аналогичную дистанцию необходимо сохранить между экраном и стенами бани.

   Важно : планируя делать кирпичную кладку, нужно помнить, что перегородку нельзя располагать впритык к печи, поскольку в этом случае вы не получите эффект экранирования.

2. Металл. Защитный экран для печи в бане может быть выполнен из чугуна или нержавеющей стали. Такая перегородка хороша тем, что она будет не поглощать тепло, как в случае с конструкцией из кирпича, а отражать его в помещение парной. Стальные листы сильно нагреваются, поэтому экраны из этого материала рекомендуют дополнять 10-сантиметровой засыпкой из битого кирпича, керамзита или щебня, которые плохо проводят тепло.

   Металлическая перегородка устанавливается в виде короба либо фиксируется в углу, непосредственно между стеной и каменкой. Расстояние от экрана до печи и стен должно составлять не менее 12 см. При необходимости в устройстве дополнительной теплоизоляции можно использовать базальтовый лист: он закрепляется на наружной стенке перегородки с небольшим зазором снизу, чтобы пол проветривался от конденсата.

3. Дерево. Этот материал используется исключительно для изготовления декоративных ограждений, которые не позволят банщикам подойти близко к печи и, следовательно, защитят от возможных ожогов. Конструкция располагается на расстоянии не менее 50 см от каменки. Если на древесине появились потемнения, значит, перегородку необходимо отодвинуть от постройки еще дальше. Высота и дизайн такого ограждения зависят от того, посещают ли вашу баню дети: если да, то лучше сделать ее высокой (порядка 1 метра) и частой (чтобы ребенок не мог просунуть руку между элементами).

Защитный экран для печи в доме. Защитный экран для печи и камина

Во время топки камина или банной печи разогретая поверхность способна достигать 400 градусов и излучать ИК-лучи. Жар от интенсивного горения прогревает помещение, и, разумеется, разогревается стена, примыкающая к источнику тепла. Если близлежащая стена – деревянная, то она начнет обугливаться, тлеть, а при долгом нагреве может начаться пожар. Поэтому важно позаботиться о защите своего строения от огня и правильно выбрать и установить защитный экран для печи. Помимо этого, к термозащите по эффективности также относят обшивки стен специальными материалами.Перед покупкой и монтажомнужно еще раз убедиться в ее необходимости. Исключением для отсутствия экрана является соблюдение пожаробезопасного расстояния, которое в целях экономии пространства игнорируется. Если оно все же соблюдено, то опасаться за сохранность деревянных стен не стоит, так как излучение рассеивается и уже не может повлечь серьезных последствий. Какое расстояние до стены считается безопасным и не вызовет пожара?

• для кирпичной печи, кладкой в ¼ кирпича – не меньше 0,32 м
• для металлической печи (исключение – футерованная) – не меньше 1м
• для металлической (футерованной внутри кирпичом или шамотом) – не меньше 0,7 м.

Если пространство не позволяет установить печь на требуемом расстоянии, то вам точно нужна защита для стен! Экраны стоит ставить для всех печей и каминов независимо от типа топки – газового или дровяного.

Особенности и виды

Конструкция защитного устройства должна закрывать печь сбоку, тем самым уменьшая риск нагрева стены и теплового излучения. При сильном нагреве поверхности излучение может нанести серьезные ожоги человеку. Экраны разделятся на два вида –и.

Металлические – представляют собой листы заводского производства, выполненные из чугуна или стали. Они бывают боковые или фронтальные. Установка производится вокруг печи, оставляя от 1-го до 5-ти см от топливника. Также в современных моделях металлических печей защитные устройства могут быть установлены в процессе производства в виде кожуха. Такая защита способна снизить безопасное расстояние до стены до половины от положенного за счет снижения температуры до 100 градусов. Монтаж защитного экрана производится довольно легко: конструкция крепится за ножки к полу болтами . Такое устройство не занимает много места и красиво смотрится.

Кирпичные – могут закрывать печь со всех сторон, и даже служить внешней обшивкой. Как вариант, термозащитное полотно может быть выложено только с тех сторон, где печь находится в опасной близости от стены. При работе следует использовать полнотелый(кладка в 120 мм), при его нехватке можно сложить экран в четверть кирпича (60 мм), но в этом случае эффективность будет значительно ниже . В качестве раствора можно использовать цементный или глиняный растворы. А также хорошим и менее хлопотным вариантом станет.Современные материалы – к таким можно смело отнести клинкерную или терракотовую плитки, а также камень. Такие материалы окупятся дороже, но для применения в доме или парной — отличный вариант совмещения декора и защиты.

Тонкости установки термозащиты

При монтаже защитного экрана следует оставлять небольшие промежутки между печкой и экраном. Это позволит свободно циркулировать воздуху. Если есть потребность в усилении теплоизоляции, то можно проложить между стеной и экраном минеральную вату.

При креплении экрана к стене используют фланец, в качестве завершения установки можно убрать образовавшуюся щель, ее необходимо закрыть декоративной планкой. Для улучшения воздухообмена можно установить нижние отверстия экрана так, чтобы они могли забирать холодный воздух.

Также следует учесть, что для кирпичных обогревательных приборов, если они установлены на безопасном расстоянии, экран для термозащиты может не понадобиться вовсе, так как кирпич отлично сдерживает тепло.

При установке термозащита также будет выделять тепло, которое получила от печи, поэтому для дровяной печи при использовании кирпичного экрана можно получить дополнительную теплоотдачу, за счет свойств кирпича – он долго остается нагретым и отдает мягкое тепло . Металлические «конкуренты» быстро разогреваются и тепло отдают интенсивнее, но быстрее остывают.

Если вы выбрали установку экрана с применением обычного стального листа, то следует внимательно относиться к выбору материала прокладки между стеной и листом (крепить лист на дерево недопустимо!). Для предотвращения нагрева дерева стоит проложить лист асбеста – это универсальный и безопасный вариант. В случае применения стекломагниевого листа, этот материал нельзя использовать в бане или парилках, так как он выделяет сильный запах, который не выветривается годами!

Не стоит забывать и о защите пола, для этого идеально подойдут металлические листы в 2-3 мм . Можно приобрести и готовые экраны, для некоторых печей предусмотрена специальная термозащита пола, поэтому при выборе надежного источника тепла и уюта следует уточнить у продавца о наличии экранов к выбранной вами модели.

Экран для металлической печи в баню. Как правильно сделать кирпичный экран?

Для сооружения защитной кладки вам понадобится полнотелый красный керамический кирпич, который прекрасно выдерживает перепады температур и постоянное воздействие воды.

Основные правила сооружения кирпичной кладки для экранирования печи сводятся к следующим…

• Тепловой экран нельзя класть вплотную к корпусу. Между металлической печью и кирпичной кладкой должно быть минимум 3-10 см.
• В нижней части кладки стоит сделать отверстия, через которые будет интенсивно проходить тепло, нагревая парилку. Если вы хотите получить возможность регулировать температуру в помещении, оснастите эти отверстия печными дверцами. Также можно вложить в эти «дырки» кирпичи, при необходимости вынимать их, а затем вставлять снова. Если вы любите, чтобы в бане было экстремально жарко, увеличьте количество таких окошек.
• Кладка делается в полкирпича. Есть мастера, которые предпочитают экран, выложенный из кирпича, который ставится на ребро. Но такая перегородка будет очень быстро нагреваться. Кладка в целый кирпич греется долго, соответственно, и помещение прогревается не слишком быстро, но зато сама перегородка будет отдавать тепло в течение длительного времени.
• Для кладки используется раствор на глине и песке. Однако допускается применение цементного раствора.
• Высота экрана должна достигать минимум до верхней части топки. Но чем выше вы соорудите защитную стену, тем выше будет уровень вашей защиты от ИК-лучей. Нередко встречаются конструкции, заложенные полностью до потолка.

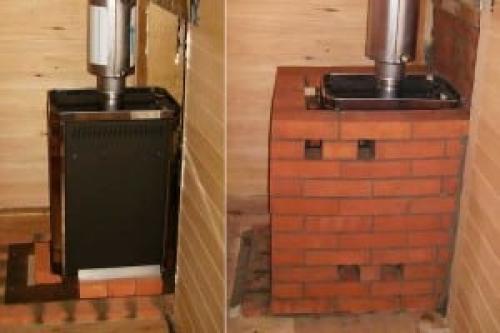

Защитный экран для печи в бане из кирпича. Правила укладки кирпичного экрана

Кирпичный экран для металлической печи в бане обустраивается с соблюдением некоторых правил, которые обеспечат высокую эффективность конструкции:

1. Экран из кирпича для банной печи нельзя укладывать впритирку к ней. Расстояние между кладкой и стенками отопительного устройства должно быть не менее 30 мм.
2. В нижней части защитного экрана необходимо оставить отверстия, которые обеспечат быстрый прогрев парилки при запуске печи. Чтобы регулировать температуру в парной, отверстия оснащаются печными дверцами.
3. Кирпичный экран для банной печи своими руками обычно выкладывается в полкирпича, но тут могут быть нюансы. Например, для достижения максимальной температуры в парилке экран делается в четверть кирпича или с большим количеством отверстий. Чтобы снизить температуру, нужно укладывать защиту из целого кирпича – прогрев будет очень долгим, но и время теплоотдачи увеличится.
4. При кладке используется раствор глины и песка. При необходимости глину можно заменить цементом.
5. Кирпичная стена, окружающая банную печь, должна по высоте быть как минимум на одном уровне с верхним краем топки.

Тепловой экран для печи своими руками сделать нетрудно. Самым популярным видом является кирпичная кладка. Кирпич можно использовать любой, но лучше всего керамический полнотелый. Его используют для кладки кирпичных печей (о том, как выбрать кирпич читайте тут). Стоит знать только несколько основных принципов. Необходимо помнить, вот что:

• Тепловой экран для печи не кладется вплотную к корпусу. Рассчитайте место так, чтоб между стенкой теплового агрегата и кирпичной кладкой было расстояние не менее 3-10 см.

Внизу обязательно сделайте отверстия. Они служат для более быстрого прогрева парной на начальном этапе. Чтобы иметь возможность регулировать температуру в парной, можно оборудовать эти отверстия печными дверцами. Открыли дверцы – тепло идет в парилку. Закрыли – температура не поднимается. В простейшем случае закрывать/открывать такое отверстие можно кирпичом. Но дверцы, понятно, выглядят привлекательнее.

Тепловой экран для печи своими руками сделать реально

• Защитный экран кладется в половину кирпича. Некоторые мастера выполняют кладку кирпича «на ребро», но такой принцип не вполне обоснован: стенка получается тонкой и нагревается быстрее. Хотя, все зависит от того, чего вы хотите добиться. Если вас устраивает достаточно высокая температура – делайте тепловой экран в четверть кирпича или даже с многочисленными окошками. Жар будет несколько мягче, но все-таки будет жарко. Но это – кто чего хочет. Для тех, кому вообще нравятся невысокие температуры, можно посоветовать сделать экран в кирпич толщиной. Греться тогда парилка будет долго, но экран очень долго будет отдавать тепло. И находится рядом в печкой будет намного комфортнее.
• Для кладки используют смесь глины с песком. Но если нет глины, не страшно: выкладывая жаростойкий экран для печи можно использовать раствор цемент. Во многих банях именно так и сложены экраны и ничего, стоят.

Высота стенки из кирпича вокруг печи не может быть ниже, чем верхняя поверхность топки: чем выше экран, тем лучше защита. Некоторые вообще закладывают печи до потолка. Хотя, у такого варианта больше недостатков, чем плюсов – слишком большой расход кирпича, на 100% необходим фундамент, а целесообразность – вообще под вопросом.

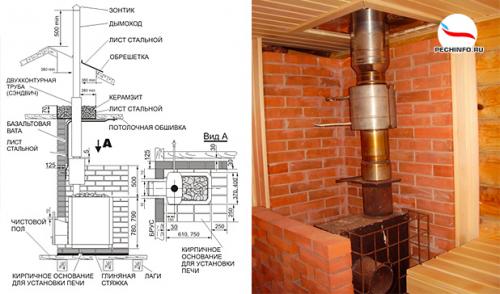

Защитный экран для печи в бане своими руками. Экран из кирпича для банной печи

Экран из кирпича для банной печи-простой вариант защиты деревянных стен:

• не сложно сложить в пол кирпича кладку вдоль угловых стен на ширину чуть больше размеров печи и на высоту чуть больше высоты печи. Сможет любой желающий
• более экономичный вариант в плане количества кирпича и трудозатрат по сравнению с устройством кирпичной перегородки
• не требуется дополнительного фундамента, потому что кладку ограждения можно опереть на фундамент самой печи.

Одновременно с кладкой углового ограждения  можно сделать проем в деревянной перегородке между парной и предбанником для установки печи с загрузкой дров из предбанника. Тоже ничего сложного,если не заморачиваться на красоту (многие хотят,чтобы проем был арочным) и сделать перемычку проема горизонтально на уголках. Кирпич в печном проеме сруба смотрится очень хорошо.

При устройстве экрана из кирпича для банной печи возникает вопрос о растворе, который нужно использовать для кладки. Кто-то считает, что нужно обязательно раствор сделать по старинному рецепту с глиной,потому что типа того, что цементный раствор будет трескаться. Да, хорошо бы использовать специальный раствор для кирпичных печей, но с ним могут работать только профессиональные печники с большим практическим опытом,а новичкам придется туго.

Поэтому, не усложняйте и не делайте проблему из-за раствора: кладите кирпичи на обычный цементно-песчаный раствор: если швы сделать минимальными (6-8мм), то трескаться будет не чему. Это же не печь, а всего лишь защитный экран, который не несет никакой нагрузки.

Его нужно сложить на расстоянии 10-12см от деревянной стены для ее вентиляции, а также необходимо отступить от металла печи на расстояние 8-10см, чтобы воздух циркулировал вдоль поверхностей печи.
