Пиролизный котёл из газового баллона. Изготовление самодельного пиролизного котла из газового баллона

Пиролизный котёл из газового баллона. Изготовление самодельного пиролизного котла из газового баллона

Инструменты, необходимые для изготовления котла:

1. Сварочный аппарат (бытовой, на 220V), с электродами 4 мм.
2. Газовый резак.
3. Угловая шлифовальная машина («болгарка») с абразивным кругом для зачистки швов и наплавленных выступов.

Материалы:

1. Газовый баллон (50 литров, пропановый).
2. Лист металла, достаточный для двух кругов по диаметру баллона и двух прямоугольных дверок (6х15 и 15х20см).
3. Металлическая полоса (толщина 3-4мм, ширина 40мм) для лопастей на блин и ранта на верхней крышке.
4. Арматура 14мм для решетки над зольной камерой.

Схема 1: Пиролизный котел из газового баллона.

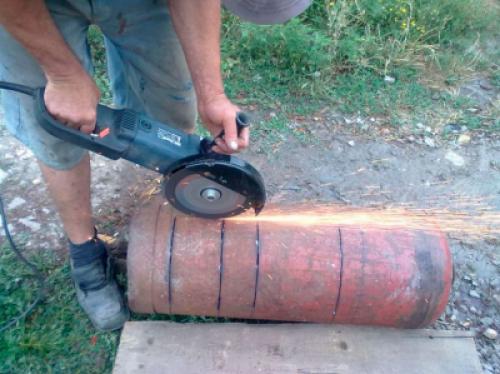

Баллон обрезается по верху от начала округления. Верхнюю часть при желании можно превратить в крышку: отшлифовать разрез для герметичности, вырезать сверху отверстие под трубу поршня (зазор между крышкой и трубой не должен превышать 2 — 3 мм) и обварить крышку по краю стальной полосой. Сбоку вырезается загрузочная дверца. Конструкция должна препятствовать пропусканию воздуха в камеру (поэтому часто обходятся загрузкой через верх).

Дымоход для котла делается из труб двух диаметров: боковой вывод из корпуса — 0,12-0,15 м, вертикальный – 0,18-0,2м. Разность диаметров создает двухступенчатую тягу, менее активную, чем в трубе одного диаметра. Прямой угол также понижает скорость вывода газов. Благодаря понижению давления топливо выгорает медленнее, поддерживая стабильный процесс пиролиза на 8-10 часов.

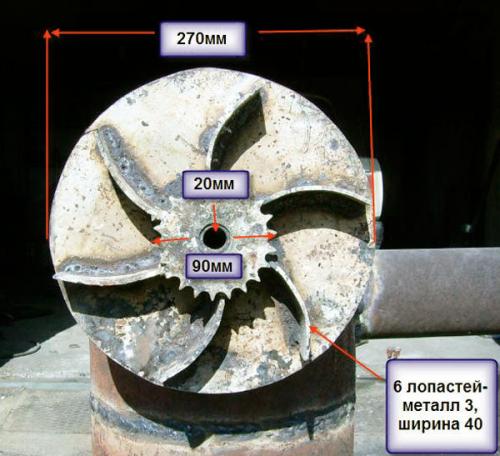

Фото 1: Поршень: вид снизу.

Из арматуры варится решетка, через которую истлевшее топливо проваливается в нижнюю часть котла. В нижней части котла вырезается дверца для очистки зольной камеры (рекомендуется максимально плотный притвор).

Водяные пары, испарившиеся из топлива, конденсируются в вертикальной трубе. Для их отвода в вертикальный дымоход вварен шаровый кран (легко прочищается от загрязнения проволокой).

Котел отлично сжигает медленно горящее топливо: щепки и опилки из вторичных отходов, медленно горящие сланцы и даже сырые дрова (50% влажности). Именно поэтому этот агрегат популярен в Прибалтике, где кроме сланцев нет другого топлива. В народе этот самодельный пиролизный котел из газового баллона называется «бубафоня» (это ник его изобретателя).

Буржуйка из газового баллона. Монтаж и первый запуск

Наша пошаговая инструкция поможет вам быстро собрать буржуйку из газового баллона своими руками. Здесь нет ничего сложно, а все операции делятся на три основных этапа:

В работе с болгаркой нет ничего сложного. Но если сомневаетесь в своих силах, то лучше доверьте этот процесс человеку с опытом.

• Подготовка газового баллона – необходимо выкрутить кран, слить оттуда газовый конденсат, после чего залить воду, чтобы изнутри вышел весь газ. Также есть рекомендация дать воде постоять сутки. Еще одна рекомендация – добавить в воду марганцовку. Далее жидкость сливается, а баллон можно спокойно резать. Если вы не уверены в результатах промывки, проконсультируйтесь со знающими людьми;
• Резка газового баллона – нужно вырезать дверцы и отверстие под дымоход. Здесь можно поступить хитрее – вырезать отверстие под дымоход не в верхней торцевой части, а в задней, ближе к верхушке. На месте вентиля вырезается отверстие побольше – сюда вваривается варочная панель;
• Установка колосниковой решетки и монтаж ножек – для этого рекомендуется использовать арматуру толщиной не менее 12 мм.

Последний этап – это установка и запуск.

Буржуйку из газового баллона необходимо установить на негорючее основание – это может быть бетонный или кирпичный постамент. Под нее крайне желательно постелить лист металла. Это необходимо для обеспечения пожарной безопасности. Теперь можно приступать к запуску – монтируем и закрепляем дымоход, начинаем колоть дрова.

На колосниковую решетку укладываем мелкие щепки, после чего приступаем к дровам побольше. Не вздумайте разжигать буржуйку из газового баллона с помощью легковоспламеняющихся жидкостей – может произойти взрыв или мощный хлопок. При взрыве или хлопке газовый баллон выдержит, а вот людей может оглушить.

Если дрова слишком влажные, воспользуйтесь специальными средствами для розжига печей. Поджигаем мелкие щепки, наблюдаем за пламенем – дверца зольника (она же служит поддувалом) находится в закрытом состоянии. Как только пламя охватит все дрова, закройте топку и приоткройте зольник. Возникнет тяга, которая заставит огонь гореть веселее. Дождитесь, пока в помещении станет тепло, отрегулируйте уровень тяги в соответствии со своими предпочтениями.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kak-sdelat-pechku-iz-gazovogo-ballona-vybor-ballona-i-materialov

Печка с отоплением в любимый гараж из газовых баллонов. Плюсы и минусы печи для гаража из газового баллона

Основная задача печки – прогреть гараж. С этим она справляется за короткое время и с небольшими затратами топлива. Как правило, на печи из газовых баллонов еду не готовят, максимум – разогревают прихваченные из дома блюда или кипятят чайник. Если такие функции не нужны, то можно ограничиться самым простым вариантом из одного баллона без варочной поверхности.

Виды печек для гаража:

1. Простая конструкция. Небольшую печку для гаража своими руками сооружают из одного баллона емкостью 12-27 л. Его устанавливают горизонтально или вертикально.
2. Печка из двух емкостей. Здесь возможны разные варианты соединения. Два баллона располагают длинной стороной друг над другом и соединяют с помощью сварки. Немного сложнее конструкция из баллонов, сваренных под прямым углом.
3. Сложные варианты из двух и более емкостей. Здесь могут быть варочные поверхности, теплообменные ребра или перегородки, воздушная заслонка и другие усовершенствования.

Во время работы корпус печи раскаляется докрасна, экраны защищают от ожогов и одновременно увеличивают эффективность обогревателя, направляя холодный воздух от пола к баллону

Плюсы и минусы некоторых вариантов конструкции:

1. На вертикально установленной печке сверху можно сделать площадку для подогрева еды, но дрова придется рубить на мелкие фрагменты, чтобы они поместились в топку.
2. С горизонтальным вариантом в этом отношении проще: дрова загружают вдоль длинной стороны, поэтому можно использовать любые поленья. Однако устроить конфорку на горизонтально расположенном баллоне довольно сложно.

Печь для гаража из 2-х газовых баллонов, установленных параллельно друг другу, сделать не слишком трудно, но о варочной поверхности придется забыть. Ее достоинства – можно использовать длинные поленья, что дает быстрый и относительно долгий нагрев гаража. На конструкции с перпендикулярным соединением емкостей легче сделать конфорку для разогрева пищи, но саму печку изготовить сложнее.

Важно! Печки из газовых баллонов пригодны только для временного обогрева гаража. При постоянной работе появляется реальная угроза пожара: металл стенок очень быстро прогорит, огонь перекинется на легко воспламеняемые предметы и вещества, которых в гараже всегда много.

Котел из газового баллона с водяной рубашкой. Устройство печи

Чтобы сделать котел Бубафоня, необходимо тщательно рассмотреть ее конструкцию. Это позволит создать действительно продуктивный агрегат, который не только отопит нужное помещение, но и сэкономит топливо. Итак, Бубафоня из газового баллона чертеж содержит такие элементы:

1. Корпус. Основной элемент печи, который зачастую имеет цилиндрическую форму. Для сооружения зачастую используют бочка, баллон, громоздкий огнетушитель или труба, к которой приваривают днище.
2. Дымоход. Элемент зачастую изготовляется из металлической трубы, которая имеет диаметр от 11 до 25 см. Она приваривается сверху корпуса и служит для отвода продуктов горения.
3. Подающий поршень. Деталь изготовляется в виде круга, на нижней части которого навариваются ребра. В центре поршня крепится воздуховодная труба. Основным назначением ребер является создание дополнительной прослойки воздуха между поршнем и поршнем. Это положительно влияет на тление и скорость выделения газов.
4. Регулирующая задвижка. Здесь все довольно просто. Она служит для контроля подачи окислителя в камеру сгорания.
5. Крышка. В ней делается отверстие, через которое пропускается воздуховод. Между нею и поршнем образуется вторичная камера сгорания, где происходит воспламенение паров и газов.

Это основные элементы конструкции. Но, если речь идет о Бубафони с водяной рубашкой, то схема будет выглядеть несколько иначе.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kotel-iz-gazovogo-ballona-svoimi-rukami-dlya-otopleniya-sborka-elektrodnogo-kotla

Теплообменник из газового баллона. Как правильно установить буржуйку и дымоход

При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна

Здесь требования такие:

1. В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
2. В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
3. В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.

Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:

• обычная стальная труба с тонкими стенками;
• газоход из кровельной или нержавеющей стали;
• утепленный сэндвич-дымоход.

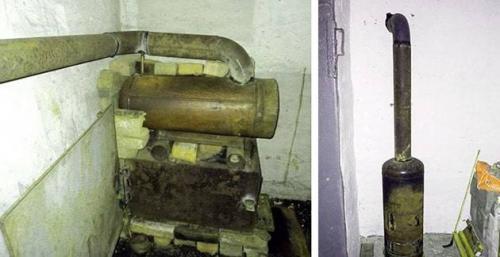

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.

Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:

1. В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как показано выше на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
2. На вертикальном участке дымохода ставится теплообменник, подсоединенный к системе водяного отопления дома или дачи. Минус: из дымоходного канала буржуйки длительного горения придется чаще удалять сажу.

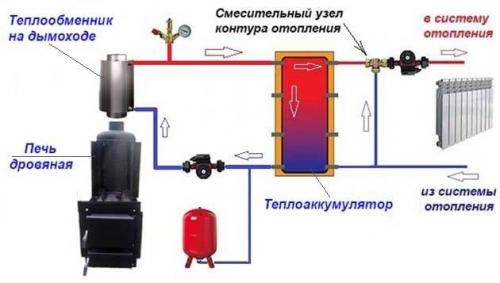

Схема подключения водяного теплообменника, стоящего на дымоходной трубе

Теплообменник самоварного типа, ставящийся на дымоход буржуйки, не стоит напрямую подсоединять к сети водяного отопления. Есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.

Источник: https://bannye-pechi.postroivsesam.info/stati/pech-iz-gazovogo-ballona-s-vodyanym-konturom-konstrukciya-pechi-i-teploobmennikov

Печь из газового баллона. Как сделать буржуйку из газового баллона своими руками — пошаговое руководство

Мастера давно освоили ряд отраслей, в которых способны сделать даже сложные элементы из подручных средств. Исключением не стала популярная печка-буржуйка, которую научились изготавливать самостоятельно из газового баллона. Как можно выполнить такие работы самостоятельно и без посторонней помощи?

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Справка! Лучшим решением становится баллон из фреона, этот выбор обеспечивается толстыми стенками самой конструкции, которые значительно дольше сохранят тепло после полного нагрева.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Принцип работы буржуйки из газового баллона

Принцип буржуйки из газового баллона очень прост:

• внутрь топки закладываются дрова или другое топливо;
• топливо поджигается, но нужно наблюдать за процессом нагревания.

Такая печка очень быстро нагревается, что является основным преимуществом такой системы. Это обуславливается быстрым нагревом металла, но есть и недостаток, заключающийся в быстром остывании. Поэтому если придётся отапливать большое помещение, нужно будет систематически следить за тем, чтоб дрова в топке не заканчивались. Только постоянное пополнение топлива поможет держать тепло на протяжении долгого периода.

Как сделать буржуйку из газового баллона своими руками

Буржуйка горизонтального типа

Горизонтальная буржуйка считается классическим вариантом такой печки. Чтоб правильно её изготовить, нужно придерживаться следующего алгоритма действий:

1. Крышка баллонапри помощи болгарки.
2. В задней части делается небольшое отверстие, которое в будущем послужит как дымоход.

1. Берется металлический лист размером в 4 мм. Из него вырезается небольшой блин диаметром, который будет идентичен диаметру передней стороны. При помощи болгарки в нем необходимо проделать два отверстия: под поддувало и топочную камеру. Вырезанные кусочки также применяются и служат для изготовления дверцы, к ним привариваются петли.
2. После этого к внутренней части баллона приваривается колосниковая решётка. Чаще всего используют металлическую арматуру. Приваривание решётки к баллону — это самый простой способ, сначала привариваются два кусочка по бокам, а к ним приваривается кусочек основной сетки.
3. В последующем из трубы вырезается четыре куска в 32 мм. Они послужат ножками для буржуйки.
4. Уже на этом этапе приваривается заранее подготовленный блин из металла.

После сборки печь полностью готова к работе.

Вертикальная буржуйка из газового баллона

Есть еще одна разновидность самодельной буржуйки —.

Процесс сборки вертикальной печи

Вертикальная печь отличается только по одному параметру — положение печки.

Печь на опилках из газового баллона. Печь Бубафоня длительного горения: чертежи, схема, фото

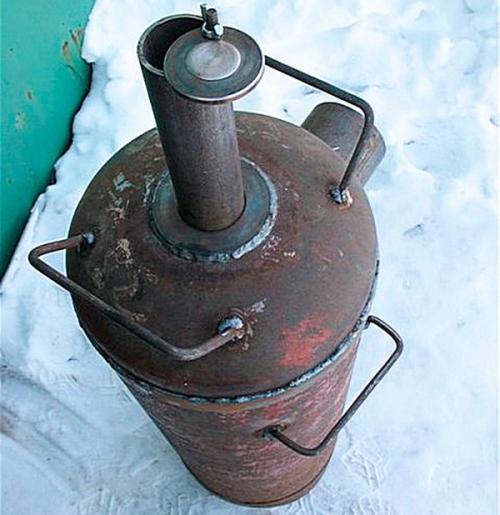

Самодельная печь длительного горения Бубафоня  из газового баллона своими руками: чертежи, размеры, схема, фото,

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

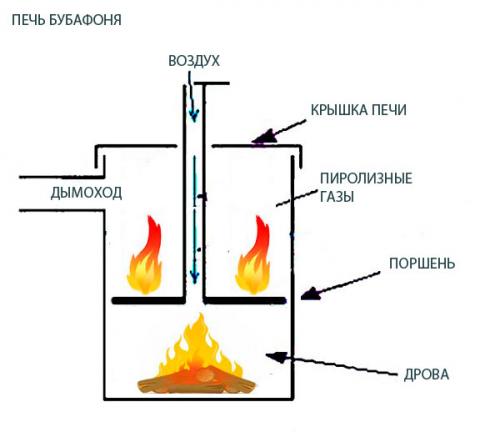

Схема и принцип работы

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

Чертежи и размеры

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

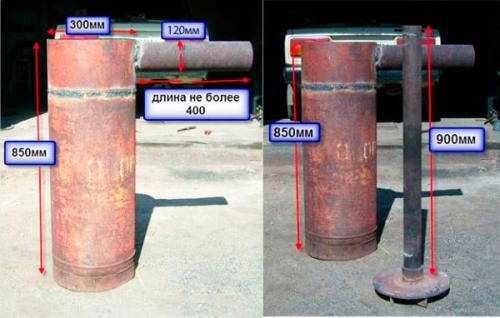

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

Бубафоня своими руками

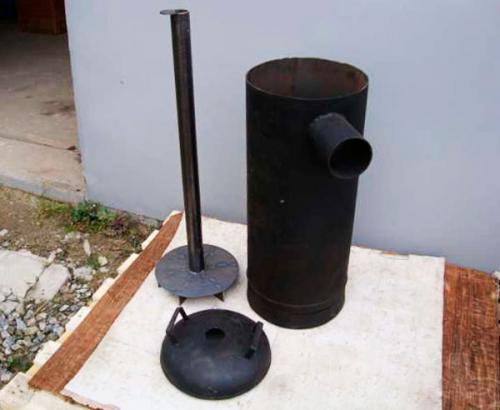

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

• Корпус.
• Крышка корпуса.
• Поршень с трубой.
• Дымоход.

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

Корпус печки

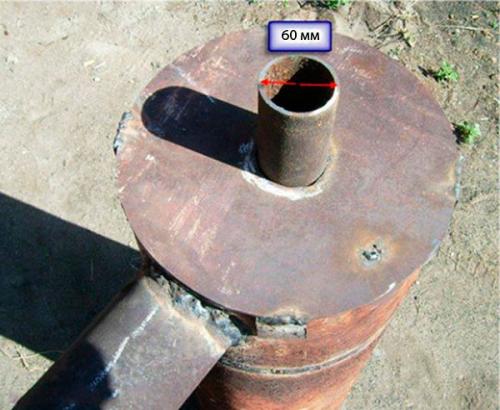

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

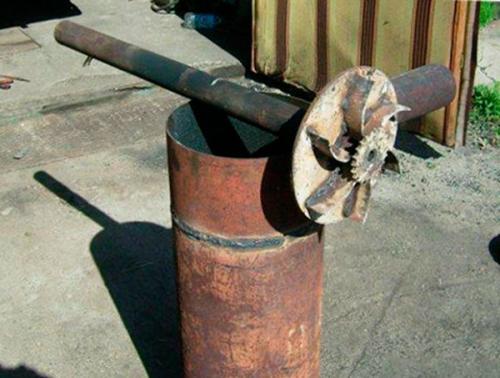

Поршень печи

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

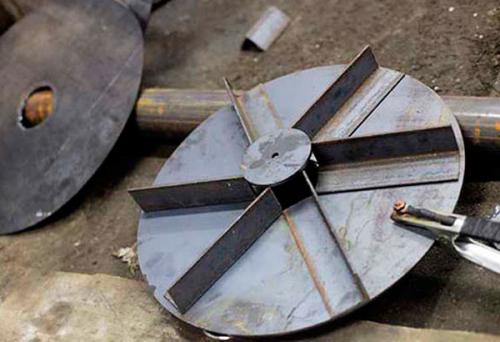

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

Дымоход печи

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

Печь с водяной рубашкой

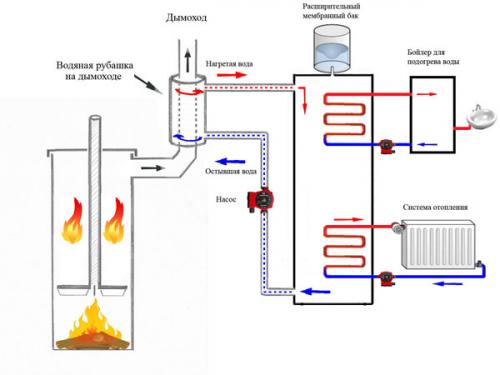

Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления. Циркуляцию воды в системе отопления обеспечит циркуляционный насос.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kak-sdelat-piroliznyy-kotyol-iz-starogo-gazovogo-ballona-kak-sdelat-piroliznyy-kotyol-svoimi

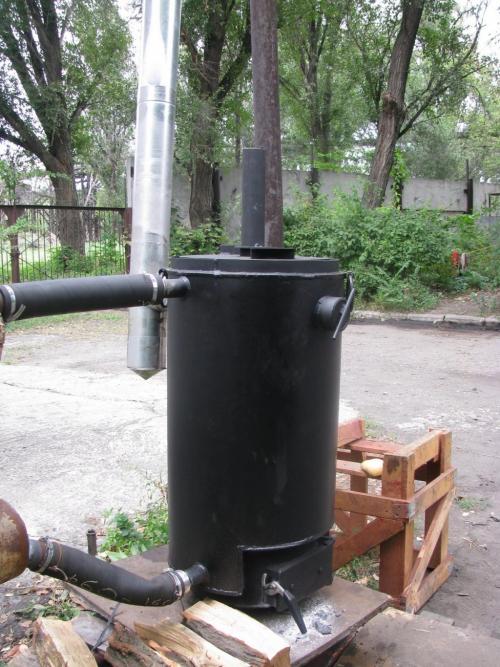

Печь длительного горения своими руками из газового баллона. Принцип действия печи Бубафоня

Обогрева в личном хозяйстве требуют не только жилые помещения.

Многие хозяева не могут себе представить ни одного дня, чтобы не поработать, например, в мастерской или гараже, а зимой без локального отопления в этих постройках будет очень некомфортно.

Обогрев может быть необходим и в приусадебном хозяйстве – теплицах, помещениях для домашних животных и птицы.

Проводить в такие постройки отопительный контур от дома – крайне сложно и разорительно.

Лучше предусмотреть установку печек, которые можно будет протапливать по мере необходимости твердым топливом – дровами, опилками, углем и т.п. Вариантов подобных отопительных приборов – немало, и многие из них отличаются и экономичностью, и удобством в использовании.

Печки можно приобрести в магазинах, но хороший хозяин всегда сможет сделать ее и самостоятельно. Одна из таких распространенных поделок — печь бубафоня своими руками.

Печи длительного горения становятся все более популярными. Кому не хочется тратить на обогрев меньше топлива и времени.

Тем более что вовсе не обязательно покупать дорогие котлы. Есть очень интересные печи длительного горения, которые легко можно сделать собственными руками. Например, очень интересная и оригинальная конструкция такой печи – бубафоня.

Конструкция этой чудо-печки такова, что подвижный поршень опирается на сложенные на дне топки дрова.

Он делит камеру сгорания на две части: внизу под ним горят дрова, а сверху догорают пиролизные газы. Получается, что дрова горят не снизу-вверх, как обычно, а сверху-вниз.

Процесс при этом проходит намного медленнее, а топливо сгорает практически без остатка.

Кислород для горения дров подается через трубу, которая служит стержнем для поршня.

В верхнюю часть топки, где горят пиролизные газы, кислород поступает через отверстия в крышке (там, где вставляется труба от поршня, и там, где крышка совмещается с корпусом) потому заботиться о герметичности не нужно. Это даже вредно – печка при недостатке кислорода «задыхается».

За счет такого разделения камер топливо прогорает полностью.

Интенсивность горения регулируется через трубу, к которой приварено поршневое кольцо.

Для удобства приваривается к трубе небольшой штырь, к которому подвижно крепится металлический диск, диаметр которого немного больше этой трубы. Некоторые просто перекрывают или ограничивают поступление воздуха любым предметом, регулируя этот зазор.

Время горения одной закладки зависит в большей степени от объемов топки: чем больше топка, тем больше дров, тем дольше горит топливо. В среднем одна закладка дров в бубафоню из газового баллона горит 4-6 часов (зависит еще от дров и другого «добавочного» топлива).
