Печь из газовых баллонов. Технология выполнения печи из газового обычного баллона

Печь из газовых баллонов. Технология выполнения печи из газового обычного баллона

ВАЖНО! Перед началом работ с любым газовым баллоном необходимо полностью удалить из него остатки газа! Для этого баллон заполняют водой с моющим средством, призванным избавить будущую печь от запахов газа и меркаптановой отдушки.

Далее размечают отверстия для дверки, поддувала и вытяжной трубы и вырезают их болгаркой.
Можно приобрести готовую чугунную печную дверку в блоке с поддувалом. В этом случае к проему в газовом баллоне приваривается рамка их уголков, а к ней болтами крепится литая дверка. Если эстетика не так важна, то дверку делают из вырезанного куска баллона. При этом неминуемо останется более или менее широкая щель. В самом примитивном варианте колосники и выступы, формирующие поток продуктов сгорания, отсутствуют.

Топливо загружается на дно печки, после его полного выгорания зола удаляется совком. В таком варианте трудно реализовать режим продолжительного горения.
особенности выполнения буржуйки горизонтальной
Горизонтальная печь из газового баллона вполне подойдет для отопления гаража или теплицы.

В горизонтальной буржуйке остается мало места для размещения колосника и лотка для золы, поэтому иногда колосник вваривают в дно печки, а ящик для золы приваривают снизу. Дверцы буржуйки навешивают на покупных или самодельных петлях. Интересный вариант — петли — это три звена массивной приводной цепи от мощного двигателя или другого механизма, крайние звенья привариваются к стенка и к дверке соответственно.

Печь из газового баллона чертеж. Изготовление пиролизной двухкамерной печки

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров,  нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

• Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
• Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
• Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м²полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

Материалы и инструменты

Понадобятся следующие материалы:

• электроды
• отрезные круги
• 1 газовый баллон на 24 литра
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• труба диаметр 57 мм

Потребуются те же инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pech-iz-propanovyh-ballonov-kakoy-iskat-ballon

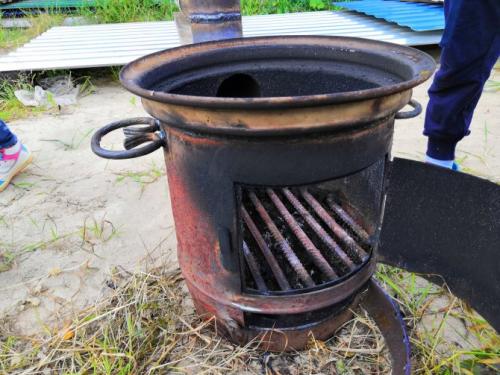

Печка из газового баллона для казана. Достоинства печи из газового баллона

Печь из баллона можно переносить с места на местоМеталлическую печь практически невозможно изготовить без сварных швов, которые в процессе эксплуатации быстро разрушаются под действием внешних климатических факторов и нагрева стенок до высокой температуры. Поэтому для подобных конструкций чаще всего используют пустые газовые баллоны, которые имеют подходящие геометрические размеры и являются практически готовой емкостью для топки. После небольшой доработки газовый баллон становится идеальной печкой для приготовления пищи в казане. При наличии определенных навыков изготавливают такую печь за час.

Изготовленная своими руками печка под казан из газового баллона имеет ряд достоинств:

• гарантирует плотное прилегание и равномерное распространение тепла (жара) по стенкам казана;
• обеспечивает полное сгорание древесины и наиболее эффективное использование тепла;
• позволяет без особого труда перемещать изделие с места на место.

Изготовление печи под казан не требует практически никаких финансовых затрат – нужен только газовый баллон, а все остальное дачник найдет в собственной мастерской.

Выбирая газовый баллон для печи, ориентируются на 2 параметра: объем и диаметр. При этом нужно учитывать, что часть объема будет занята поддувалом (зольником) печки и днищем самого казана. Из всего модельного ряда баллонов (5-50 л) наиболее подходящим является баллон емкостью 50 л. В нем можно обустроить топку большого размера и удобный зольник.

Печка из газового баллона своими руками. Какую печь можно сделать из баллона?

Раз форма топки оптимизирована на самых общих основаниях, то и печи из баллонов могут быть самыми разными – от простейших дровяных пламенного горения до изощренных конструкций, от которых и у опытного теплотехника, что называется, глаза обратно поворачиваются. В данной статье рассматривается несколько печей, выстроенных по нарастающей относительно сложности изготовления; принято во внимание также их назначение:

• Отопительно-варочная для жилых помещений.
• Отопительные для нежилых помещений.
• Летняя варочная для дачи .
• Универсальная малогабаритная переносная аварийная; печка на всякий случай.

Учтены также необходимость минимизировать затраты на дополнительные материалы и возможность сделать печь своими руками без сложных инструментов и/или технологических операций. Разумеется, обязательное условие – достаточное удобство и безопасность пользования. К сожалению, рекомендаций по узакониванию самодельных печей дать нельзя: пожарные правила к ним очень строги. Тут нужно каждому решать вопрос на месте, как кто умеет. Или вовсе не решать: строить печи самому нигде и никак не запрещено, но уж возможные последствия в полной мере лягут на автора/владельца.

Примечание: требование максимальной простоты и дешевизны не распространяется на ракетную печь, описанную в конце. Однако эта печка не только обогревает большую комнату на щепочках-прутиках, но и позволяет получить дома самую настоящую теплую лежанку, не строя кирпичную печь. А расходов материалов и труда на нее требуется в несколько раз меньше.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pech-iz-propanovyh-ballonov-kakoy-iskat-ballon

Печь из баллона. Обзор пиролизной печи на 2 камеры

Эта маленькая печка на дровах, изготовленная из 24-литрового газового баллона, получила название «Пятерочка» по числу труб воздушного теплообменника. Действует она по такому принципу:

1. Как и в предыдущем случае, уложенный набок баллон служит камерой сгорания, а снизу к нему приделан зольник. Роль колосника играют щели, прорезанные в стенке сосуда.
2. Сверху резервуара выполнен проем, куда примыкают 5 вертикальных труб теплообменника. По ним движутся горячие дымовые газы и таким образом отдают часть теплоты в помещение.
3. Из теплообменника продукты горения попадают во вторичную камеру, куда по отдельной трубке отдельно подается подогретый воздух. Благодаря этому образовавшиеся в топке горючие газы дожигаются и выделяют дополнительное тепло, после чего направляются в дымоход.

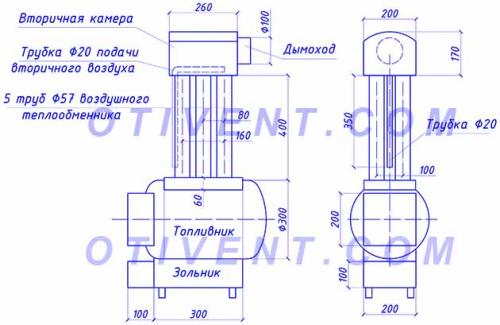

Чертеж пиролизной буржуйки длительного горения с камерой дожигания газов

Результаты практических испытаний отопителя такие: комната площадью 30 м² в течение 1 часа прогревается на 20 °С, после чего одной закладки дерева хватает на 1.5—2 ч в зависимости от режима работы. Ориентировочная мощность – 5 кВт. Как видите, в данной конструкции длительность горения снижена за счет уменьшения топливника, зато печка очень компактна и поместится в любом помещении. Да и греет она вполне прилично.

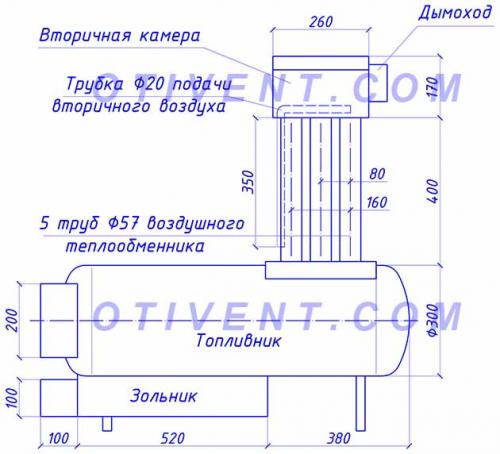

Совет. Хотите нарастить продолжительность горения в среднем до 4 часов? Тогда изучите чертеж другого варианта, где изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 л. Устройство отопительных агрегатов идентично, отличие лишь в объеме резервуаров, применяющихся в качестве топливника.

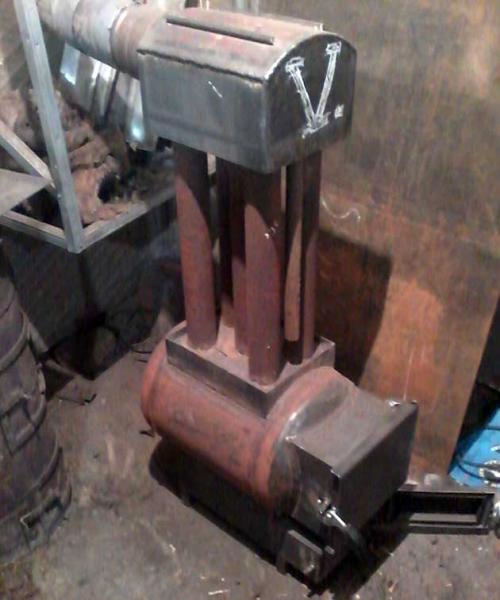

Так выглядит двухкамерная самодельная печь. Сверху приварены 2 прутка – можно поставить кастрюлю либо чайник с водой

Благодаря эффективному сжиганию дров печь «Пятерочка» экономичнее «Коллайдера», хотя и сложнее в сборке. По стоимости материалов разница меж ними небольшая – в первой 2 баллона, во второй – 5 труб диаметром 57 мм длиной 40 см. Отдельное преимущество печки – способность после разогрева сжигать влажную древесину и всякий мусор, не теряя интенсивности отопления. Остальные плюсы такие же – дешевизна, удобство в эксплуатации и возможность модернизации.

Еще дельный совет. Вполне естественно, если после замены маленького баллона на стандартный (50 л) вы пожелаете нарастить мощность отопителя и добавить еще 2—3 трубы в теплообменник. Помните, что соответственно должно увеличиться проходное сечение и тяга дымохода. Иначе вы напрасно потратите материалы и время, поскольку из-за недостаточной тяги крайние секции останутся холодными и мощность печи не возрастет.

Как сделать печку из двух газовых баллонов. Что нужно, чтобы сделать печку из газового баллона для гаража

Домашние мастера очень не любят использовать покупные детали. Они предпочитают пускать в ход все, что за долгие годы накопилось в гараже. Использованные газовые баллоны не всегда есть под рукой, но их можно купить относительно недорого. На что обратить внимание:

1. Печку для отопления гаража делают только из цельнометаллических газовых баллонов. Композитные контейнеры из полимеров использовать нельзя.
2. Газовые баллоны объемом 5, 12, 27 литров выбирать для гаражной печки не стоит. Они не прогреют помещение или дадут слишком мало тепла.
3. Оптимальный выбор – 50-литровый баллон длиной 850 мм и диаметром 300 мм. Его стенки достаточно толстые, чтобы выдержать любой жар.
4. Можно сделать печку из промышленного 40-литрового баллона. Он немого уже и длиннее, а металл корпуса толще. Емкость слишком узкая и тяжелая, но на крайний случай сгодится и она.
5. Удобнее работать с газовым баллоном, оснащенным вентилем, а не клапаном. Вентиль можно использовать как регулятор мощности при подаче воздуха в печку.

Что понадобится:

• аппарат для сварки;
• болгарка (угловая шлифмашинка);
• листы металла 2-3 мм толщины;
• профиль для ножек;
• пруток или арматура для колосников.

Кроме перечисленного, понадобятся молоток, отвертки, крепеж, дрель, тиски и т. д. Как правило, все это есть в любом гараже. Если выбранные емкости слишком большие и тяжелые, не помешает дружеская помощь.

Важно! Работать болгаркой или другим инструментом, создающим искры, можно только после заполнения газового баллона водой доверху: пропан тяжелее воздуха, самостоятельно из емкости он не улетучится.
