Отопительно варочная печь своими руками: кладка

Отопительно варочная печь своими руками: кладка

Для обеспечения правильности кладки используют чертежи отопительно-варочных печей с порядовками.

С первого же ряда в такой модели печи предусматривают кладку поддувала.

Отопительно варочная печь своими руками: кладка

При выкладке второго ряда устанавливают поддувальную дверцу, предварительно обмотанную асбестовым шнуром.

В четвертом ряду обозначают отверстия для циркуляции нагретого воздуха, а на пятом – укладывают колосниковую решетку. Для стенок топки и порога используют силикатный кирпич.

В шестом ряду монтируют топочную дверцу, обмотанную асбестовым шнуром.

С 6 по 10 ряд кладку выполняют согласно схеме. Желательно десятый ряд скрепить рамкой, сваренной из уголка.

В одиннадцатом ряду на асбестовую прокладку укладывают варочную панель.

С 12 по 16 ряд кладку кирпича делают согласно схеме.

Над варочной поверхностью в 17 ряду укладывают уголок для размещения 18 ряда, на котором замыкают обрамление камеры над плитой.

С 19 по 23 ряды формируют сушильную камеру. На девятнадцатом ряду монтируют дверцу для сушки.

На двадцать четвертом ряду для выкладки потолка сушилки помещают металлический уголок, а на него – следующий ряд. На 25 ряду располагают дверцу для чистки.

С 26 по 29 ряд кладку делают согласно схеме.

На 30 ряду монтируют 2 задвижки.

По 38 ряд кладка продолжается по схеме.

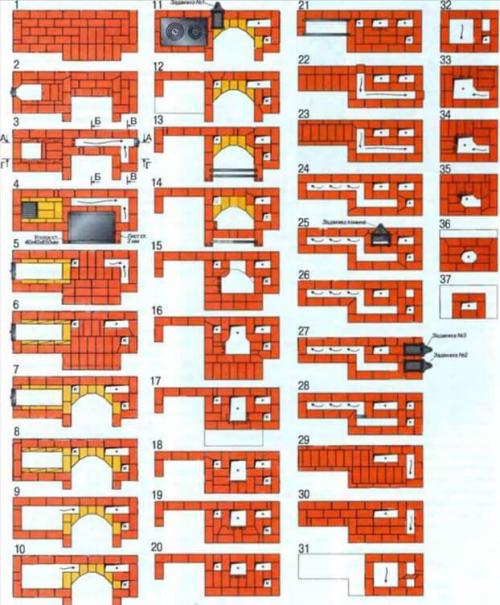

Отопительно варочная печь своими руками: кладка 01

Последующие ряды относятся к части отопительной печи, выходящей на второй этаж дома. Порядовка для нее имеет свою нумерацию (1-32 ряды).

Во 2-3 ряду размещают дверцу на отверстие для чистки, а в двадцать седьмом – дымоходную задвижку.

Часть печи, находящейся на втором этаже, выкладывают в форме широкого дымохода. А вид узкой трубы она приобретает под самым перекрытием второго этажа. Далее труба через чердак выходит на крышу. Ее оголовок прикрывают специальным зонтиком, предохраняющим от попадания в нее осадков, мусора и пыли.

Отопительно-варочная печь порядовка. Пошаговый процесс кладки отопительно-варочной печи + порядовка

Конструкция отопительно-варочной печи намного сложнее каминной, поэтому  порядовые  схемы должно соблюдаться очень строго.

Так как фундамент больше по площади, чем основание печи, на  закрепленной  гидроизоляции нужно разметить контуры первого ряда. По этим разметкам и по предоставленной схеме начинают выполнять кладку.

Если  печь  не будет отделываться декоративным материалом, то расшивка швов делается сразу, по свежему раствору.

Отопительно-варочная печь порядовка. Пошаговый процесс кладки отопительно-варочной печи + порядовка

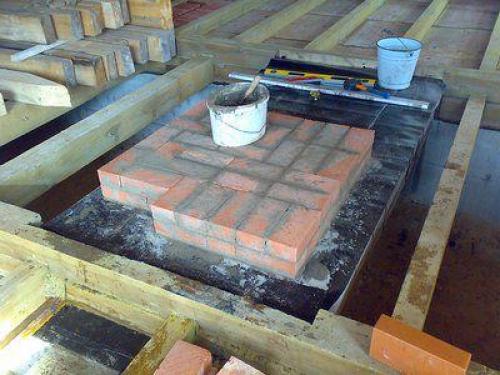

Начальный этап выкладки на гидроизолированный фундамент

Показанный на  фото фундамент  не принадлежит к описываемой печи, но на рисунке хорошо видно, как укладывают первые ряды на гидроизоляционный материал.

Отопительно-варочная печь порядовка. Пошаговый процесс кладки отопительно-варочной печи + порядовка

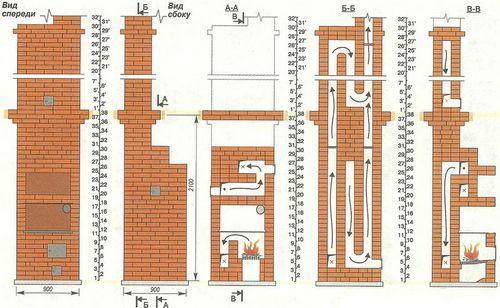

Базовая схема с вертикальными разрезами

На  порядовых  и вертикальных схемах можно рассмотреть раскладку каждого ряда и установку всех чугунных элементов, которые необходимы для нормального функционирования отопительно-варочной печи.

Нужно помнить, что  дымоходные  вертикальные каналы не должны быть сильно заужены, и не могут быть меньше, чем 13 × 13 сантиметров.

Отопительно-варочная печь порядовка. Пошаговый процесс кладки отопительно-варочной печи + порядовка

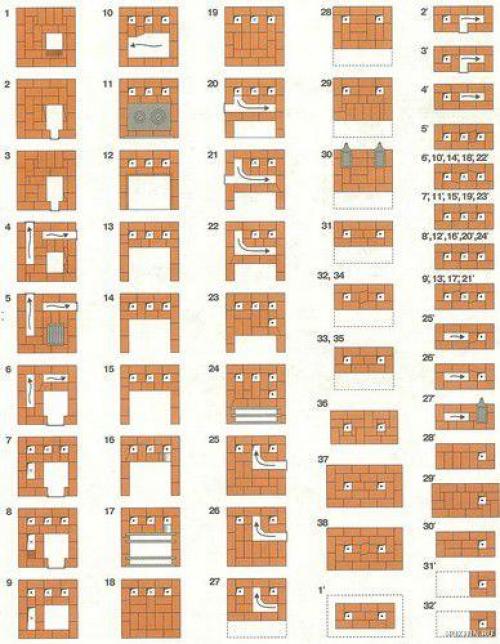

Порядовая схема выкладки отопительно-варочной печи

  • В данной модели печи с первого же ряда начинают предусматривать в схеме кладки камеру поддувала.
  • При выкладывании второго ряда, устанавливается поддувальная дверца, которую предварительно обматывают асбестовым шнуром.

Отопительно-варочная печь порядовка. Пошаговый процесс кладки отопительно-варочной печи + порядовка

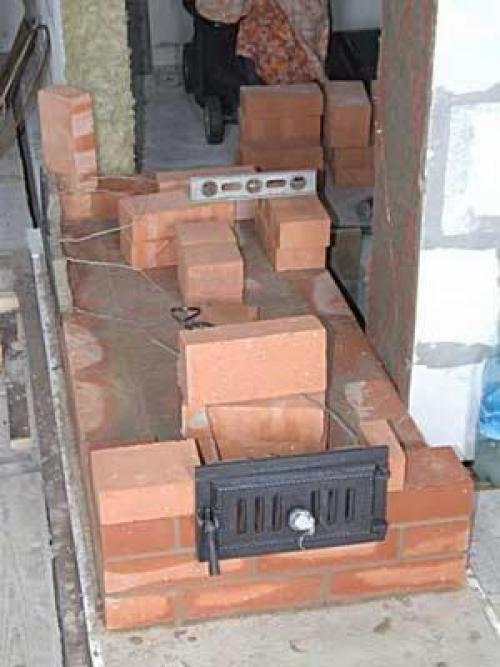

Как устанавливают дверцы

  • На данном фото хорошо видно, как устанавливаются дверцы. К ним закрепляется стальная проволока и временно для устойчивости прижимается кирпичами. Когда она будет полностью обрамлена кладкой, тогда проволоку можно будет отогнуть в стороны.
  • На  четвертом  ряду обозначаются отверстия для циркуляции ма сс пр огретого воздуха.
  • На пятом  —  укладывают колосниковую  решетку  топки.
  • Стенки топки и его порог выкладывают силикатным кирпичом.

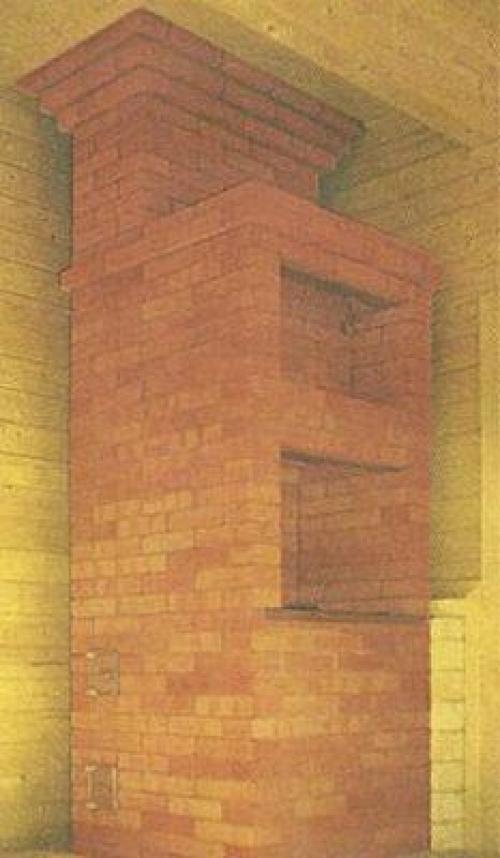

Отопительно варочная печь своими руками: кладка 06

Так выглядит печь на первом этаже

  • На шестом ряду устанавливают топочную дверцу,  также   обернутую  асбестовой  веревкой , по такому же принципу, как и поддувальную.
  • С шестого по десятый ряд работа  идет  по схеме  —  нужно очень внимательно следить за конфигурацией отверстий для внутренней циркуляции воздуха.
  • Хорошо будет, если десятый ряд будет  скреплен  сваренной из уголка рамой. А на одиннадцатом ряду на асбестовую прокладку укладывается варочная панель.
  • С двенадцатого по шестнадцатый ряд работа  идет  по схеме.
  • На семнадцатом ряду над варочной плитой укладывается уголок, на котором будет лежать следующий, восемнадцатый ряд кладки.
  • Восемнадцатый ряд замыкает обрамление камеры над плитой.
  • С девятнадцатого по двадцать третий  ряд кладка   идет  по схеме  —  на этих уровнях формируется сушильная камера. На девятнадцатом устанавливают дверцу для чистки.
  • На двадцать  четвертом  ряду для укладки потолка сушилки сначала снова укладывают металлический уголок, а на него  —  следующий почти сплошной ряд. На двадцать пятом устраивают дверцу для чистки.
  • С двадцать шестого по двадцать девятый ряд  работают  по схеме.

Источник: https://barbekyu-dlya-dachi.postroivsesam.info/novosti/otopitelno-varochnye-pechi-iz-kirpicha-proekty-kriterii-vybora-konstrukcii-otopitelno

Бюджетная печь своими руками. С чего начать

Лучше всего, если пред началом каких-либо работ вы составите подробный чертёж (порядовку) с точным расположением каждого элемента конструкции, предварительно разработаете план действий. Определитесь с местом расположения, конструкцией, назначением, размером печи. На самом деле такой кропотливый подход сэкономит вам время и поможет рассчитать точное количество необходимого строительного материала.

Для возведения печи в идеале нужно использовать новый термостойкий кирпич, без повреждений, с чёткими геометрическими размерами. Это позволяет производить кладку с минимальным слоем глиняного раствора, что является важным неписаным правилом «матёрого» печника. Для экономии средств, конечно, можно воспользоваться б/у кирпичом, но обязательно чистым, ровным и непременно огнеупорным.

Один из самых важных вопросов, который необходимо решить — это приготовление правильного раствора. Главное, чтобы он был не очень жирным, но в меру пластичным. Излишне жирный раствор растрескивается при высыхании, тощий раствор обладает недостаточной прочностью.

Многое зависит от особенностей доступной вам глины. Есть такая, которая без наполнителя подойдёт для кладки, жирные же глины смешивают с песком (лучше не речным) в различных пропорциях (чаще всего 1:1, 1:1.5, 1:2).

Существует масса способов проверки характеристик раствора, самый простой — это приготовить образцы разных пропорций, слепить из них шары и бросить на пол с высоты в 1 метр, если шар рассыплется, или на нём появятся трещины, значит раствор содержит слишком много песка. Поэкспериментируйте, меняя процентное содержание наполнителя, золотая средина обязательно отыщется.

Глину необходимо заранее (за 2-3 дня) замочить в подходящей ёмкости, затем, понемногу добавляя песок, разминать её, ногами или трамбовкой, чтобы не оставалось комков, а раствор стал однородным. Обязательно его нужно прощупать руками на предмет наличия ненужных примесей, сгустков, камешков.

Опытные печники все ингредиенты и готовую смесь рекомендуют просеивать или перетирать через сито. Не сомневайтесь, вы наверстаете это время при кладке, тем более что на сотню кирпичей нужно всего около трёх вёдер раствора.

В строительных супермаркетах можно приобрести готовые сухие смеси для кладки печей. Удобно, но дорого — не подойдёт (у нас бюджетный вариант).

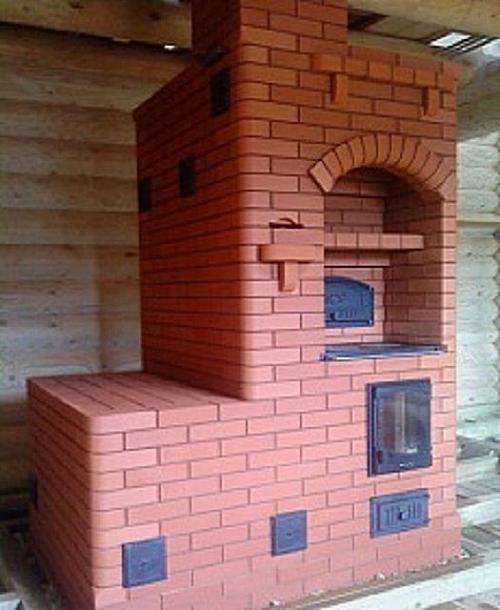

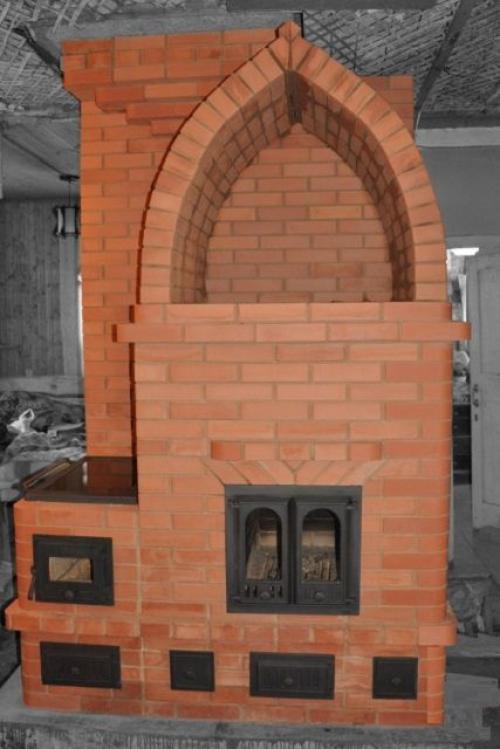

Отопительно-варочная печь своими руками с порядовкой. Модели отопительно-варочных печей

Конструкция многофункциональных моделей печей может быть разной – и со сложной внутренней конфигурацией дымоходных каналов, и совсем простой. Если кладка печи будет производиться начинающим мастером, то не следует сразу «замахиваться» на сложные и непонятные конструкции. Прежде чем браться за работу, нужно попробовать разобраться, как нагретый воздух вместе с продуктами горения будет проходить по направлению к дымоходной трубе, так как во время кладки нужно будет соблюсти все конфигурации рядов, чтобы вывести газоотводные каналы правильно.

Самые популярные модели, имеющие доступную для кладки конструкцию — это «шведка», «голландка» и варочная печь. Кроме них, существуют отопительные сооружения, которые называют по фамилиям их разработчиков. Так, можно найти порядовки отопительно-варочных печей Проскурина, Быкова, Порфирьева, Кузнецова, Подгородникова и других умельцев.

Возможно, вас заинтересует информация о том, как описывает печи Кузнецова официальный сайт .

Можно разделить печи и по их форме. Так, они могут иметь следующую конфигурацию.

  • Т-образная отопительно-варочная печь обычно имеет массивные размеры и может быть установлена в середине большой комнаты, разделяя ее на разные зоны. Другой вариант – она встраивается в стены между тремя комнатами, полноценно обогревая их.

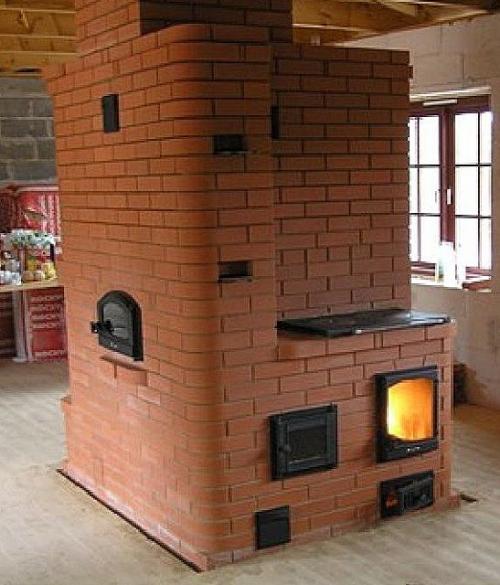

Отопительно-варочная печь своими руками с порядовкой. Модели отопительно-варочных печей

Т-образная отопительно-варочная печь

Если дом средней величины, и не имеет другого отопления, помимо печного, то Т-образная модель будет для него самым оптимальным вариантом, так как не придется устанавливать и отапливать несколько печей.

  • Узкая печь с выступающей варочной плитой менее функциональна, но она занимает гораздо меньше места. Эта конструкция способна полноценно обогреть две комнаты, и поэтому отлично подойдет для дачного домика, тем более, в силу ее несложной конструкции, сложить ее, наверное, сможет даже начинающий печник. Компактность строения позволяет встроить его в стену между жилой комнатой и кухней.

Отопительно-варочная печь своими руками с порядовкой. Модели отопительно-варочных печей

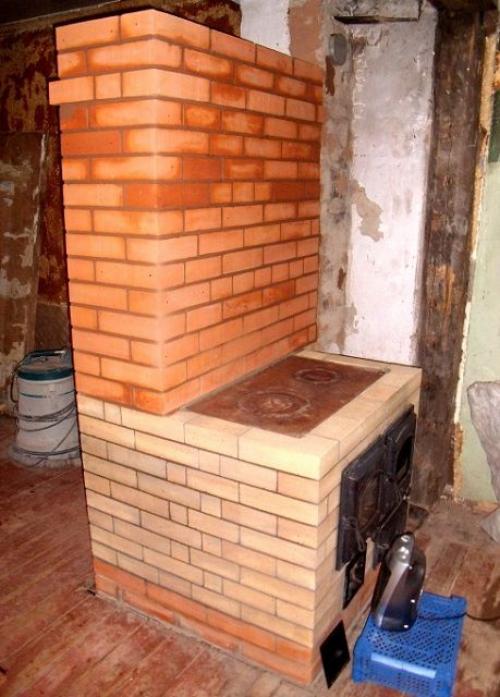

Печь с выступающей кухонной плитой

Так печь одновременно будет способна не только обогреть два помещения, но и приготовить обед. Такая печь незаменима для загородного небольшого домика, так как ее можно натопить сухими ветками или валежником, а этого добра всегда можно найти в ближайшей лесопосадке.

  • Эта модель печи имеет средний размер и эстетичный внешний вид. Хотя она не такая массивная, как «русская», но оснащена всеми функциями, характерными для последней. Внутри конструкции встроена камера, в которой можно не только приготовить тушеные блюда, но и испечь ароматный домашний хлеб. Перед входом во внутреннюю камеру установлена варочная панель.

Отопительно-варочная печь своими руками с порядовкой. Модели отопительно-варочных печей

Печка с прогреваемой лежанкой

Используя ее и жаровую камеру, готовить можно сразу несколько блюд. Над варочной плитой устроена камера для сушки овощей и фруктов, а также ее можно использовать для хранения готовых блюд, которые нужно держать в подогретом виде.

Стеклянная дверца топки имеет достаточно большой размер, поэтому печь, при желании, может быть использована и в качестве камина. Лежанка, подогреваемая с двух сторон, сможет послужить отличной теплой кроватью.

Такую печь хорошо устанавливать между двумя комнатами, которые нужно обогреть.  Эта модель  — удачный вариант для дачного дома, если он используется для проживания большую часть года.

  • Данную модель вполне можно назвать печью-камином, и такой вариант отопительного сооружения, как правило, устанавливают посередине дома, уже затем разделяя его на отдельные помещения. Каминная топка выходит в гостиную или спальню, варочная плита – в помещение кухни, а задняя стенка вполне способна обогреть еще одну небольшую комнату. Таким образом, весь дом будет наполнен сухим и приятным теплом, исходящим от стен кирпичной печки.

Отопительно-варочная печь своими руками с порядовкой. Модели отопительно-варочных печей

Оригинальная отопительно-варочная печь с высокой функциональностью

Чаще всего отопительно-варочные печи имеют в своей конструкции «зимний» и «летний» ход, позволяющий в теплое время года задействовать только плиту и духовку, не нагревая все массивное сооружение. Эта функция удобна тем, что не приходится терпеть жар от нагретой печи, когда на улице стоит летняя погода, а также возможностью сэкономить на топливе.

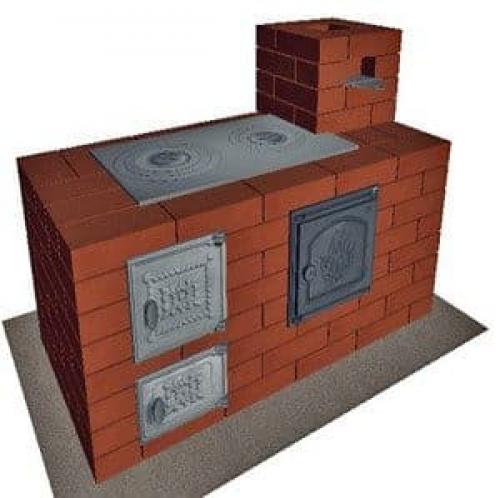

Печь с плитой порядовка. Кухонные плиты из кирпича

Кухонные плиты по своей конструкции можно подразделять на простые, средней сложности и сложные.

Простая кухонная плита имеет топочную и поддувальную дверки, колосниковую решетку и дымовую задвижку. Она является самой простой из всех бытовых печей.

Кухонные плиты средней сложности имеют кроме вышеперечисленных печных приборов духовку, а сложные еще и водогрейную коробку. Духовки изготовляют из черной стали толщиной не менее 1 мм, а водогрейные коробки — из оцинкованной стали. Кожух водогрейной коробки изготовляют из черной стали толщиной не менее 1 мм. Чем толще сталь, тем долговечнее приборы.

Печь с плитой порядовка. Кухонные плиты из кирпича

Печь с двухкамфорной плитой и духовкой

В простой кухонной плите горячие дымовые газы из топливника направляются под чугунную плиту, а далее через отверстие под трубой отводятся в дымовую трубу.

В остальных кухонных плитах горячие дымовые газы направляются под чугунную плиту и далее, опускаясь, прогревают стенки духовки или одну стенку водогрейной коробки, а затем отводятся в трубу, прогревая при этом нижнюю стенку духовки, нижнюю и другую стенку водогрейной коробки.

Вышеперечисленные кухонные плиты не имеют варочной камеры, поэтому во время приготовления пищи в помещение выделяются пар и запах, что отрицательно сказывается на микроклимате помещения. В данной статье приводятся чертежи разрезов и порядовки кухонной плиты улучшенной конструкции, в которой предусмотрена варочная камера, соединенная с трубой с помощью вентиляционного канала, перекрываемого вентиляционной задвижкой.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kak-ustroena-pech-gollandka-s-plitoy-chto-predstavlyaet-soboy-pech-gollandka

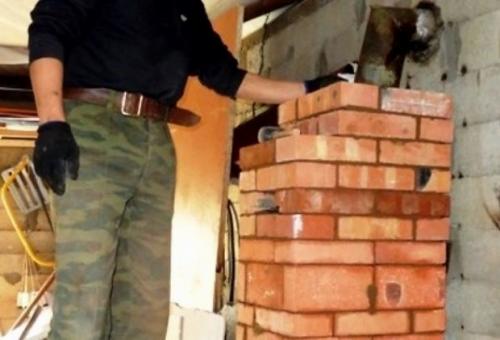

Как сложить простую печь с плитой. Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

  • Простую прямоточную;
  • С варочной плитой;
  • Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Как сложить простую печь с плитой. Как сложить самую простую печь из кирпича?

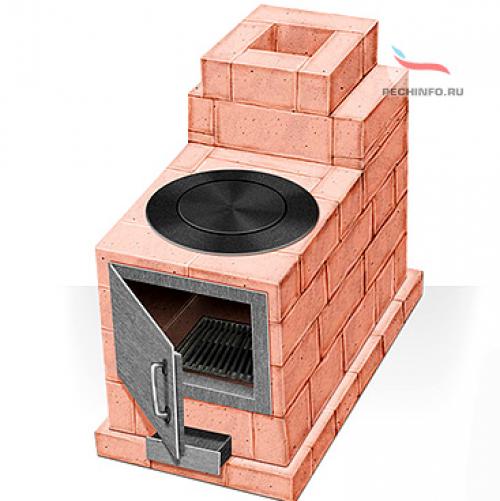

Малогабаритные печи из кирпича. Процесс сооружения малогабаритной печи

Малогабаритные печи из кирпича. Процесс сооружения малогабаритной печи Малогабаритная печь занимает всего 0,4 м.кв. Она выкладывается из кирпича, поставленного на ребро или плашмя. Если вы знаете основные правила постройки печи , то для ее сооружения даже не потребуется схема или предварительные расчеты.

Благодаря относительно небольшому весу мини-печи, для нее не понадобится фундамент, но для пола в таком случае должна быть использована толстая прочная доска, хорошо закрепленная на лагах.

Порядовка кладки

  1. Первый этап традиционно — выбор места и подготовка его для возведения печи. Для этого необходимо уложить на поверхность кусок полиэтиленовой пленки, рубероида, гидрозоли или пергамина размером 78 на 53 сантиметра. Поверх подстилки высыпаем сухой песок (толщина слоя 1 см) и выравниваем его.

На песок производится выкладка первого кирпичного ряда (используется 12 шт.кирпичей без крепления) строго горизонтально, что можно проверить уровнем. Поверх первого ряда тонко наносим раствор глины и устанавливаем дверцу поддувала. Предварительно оберните дверцу куском асбестового картона или замотайте шнуром. Закрепите ее при помощи проволоки.

  1. Укладываем второй ряд нашей печи.
  2. Третий ряд выкладываем из шамотного кирпича. На него устанавливаем решетку колосников, которая будет расположена строго над поддувалом.
  3. В четвертом ряду кирпичи укладываются ребром. А внутри дымохода монтируется подставка, на которую будет установлена внутренняя перегородка. При укладке задней стенки печки не используйте глину, а предусмотрите так называемые вышибные кирпичи (для этого они должны слегка выступать наружу).
  4. Следующий обязательный элемент любой печи — дверца топки. Перед установкой оберните ее шнуром из асбеста. Закрепляем дверцу при помощи проволоки, используем два кирпича для временной фиксации: один сзади, второй — на первый, а поверх них установим дверцу.
  5. Кирпичи в пятом ряду укладываем плашмя, повторяя контуры четвертого ряда.
  6. Кирпичи шестого ряда кладем на ребро, а затем натираем стены печи сырой тряпкой.
  7. Для седьмого ряда вновь кладем кирпичи плашмя. При этом, чтобы обеспечить связку этого и следующего рядов, начинать нужно с трехчетвертки. Затем поставьте на ребро два кирпича и приступайте к сооружению задней стенки.

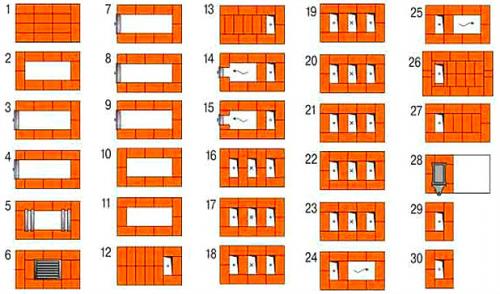

    Схема порядовки малогабаритной печи

    Малогабаритные печи из кирпича. Процесс сооружения малогабаритной печи
  8. При кладке восьмого ряда имейте в виду, что именно он закроет топочную дверцу. Чтоб направить пламя из печки в середину конфорки варочной плитки, установите поверх топки кирпич немного скошенно. Для обеспечения герметичности соединения плиты и кирпичей, выложите немного намоченный шнур из асбеста.

    Коэффициенты расширения температур глины и чугуна значительно разнятся, поэтому укладывать чугунную варочную поверхность поверх глины нельзя.

  9. Приступаем к укладке девятого ряда, немного смещая его, чтоб дверца оставалась в открытом положении.
  10. Десятый ряд кирпичей дает начало формированию дымовой трубы, которая будет постепенно расширяться по направлению назад. Конструкция подобной малогабаритной печи не позволяет установить кирпичную насадную трубу, потому что она приведет к изменению центра тяжести всей постройки.

    Лучше установить приставную или насадочную трубу, изготовленную из легкого железа. В такой печке предусматривается установка прямого дымохода.

  11. В одиннадцатом ряду производим установку задвижки, которую предварительно уплотним шнуром из асбеста, обмазанным глиняным раствором. Это будет стык дымовой трубы с металлической. Если труба сдвинется в сторону, сделайте перекрытие из трех рядов кирпича.
  12. После этого произведите выемку вышибных кирпичей и прочистите дымоход от скопившихся отходов строительства.
  13. Побелите печь. Только не забудьте добавить в раствор для побелки немного молока и синьки. Это предотвратит возможное пожелтение печи в будущем.
  14. Окантовка низа печки плинтусом поможет избежать высыпания песка, который находится под кирпичами. Прибивайте плинтус ровно и вплотную, избегайте просветов. Это придаст мини-печи аккуратный внешний вид.
  15. На первый раз протопите печь щепками и бумагой во избежание трещин от резкого перепада температур. А чтобы хорошо ее просушить, оставьте открытыми дверцы на неделю-две.

Источник: https://barbekyu-dlya-dachi.postroivsesam.info/novosti/kak-slozhit-pech-iz-kirpicha-dlya-doma-ili-dachi-o-pechah-domashnih

Отопительно-варочная печь из кирпича. 7 идей – кирпичная печь с плитой и лежанкой

Печь с плитой из кирпича, да еще и с лежанкой, будет не только обогревать Вам дом, и готовить пищу, но и послужит прекрасным местом для отдыха, после долго рабочего дня. Отдыхая на такой печи, Вы всегда будете полны сил и энергии. Не зря во все времена, наши предки строили именно такие печи, что бы сохранять тепло, как можно дольше, экономить дрова и создавать дополнительный уют дома.

Одним из вариантов печи с лежанкой, может служить пример, который Вы видите ниже. Специальная система дымохода, устроена так, что дым, выходя на улицу, проходит под лежанкой и прогревает ее, дополнительно отдавая тепло в помещение.

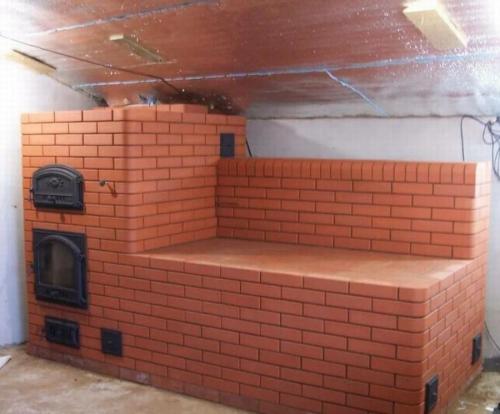

Отопительно варочная печь своими руками: кладка 15

Когда Вы будете готовить на такой печи, она будет равномерно прогреваться везде, где Вам надо, и после того, как будет готов обед или ужин, для Вашей большой семьи, Вы и сами сможете отдохнуть на такой лежанке.

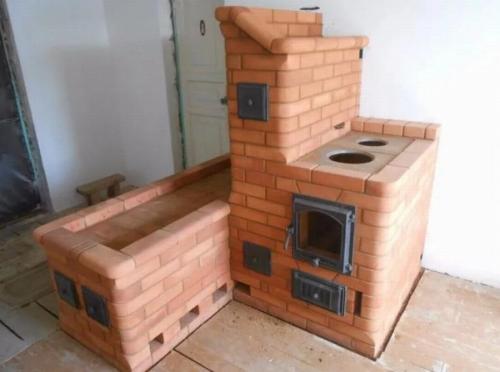

Отопительно варочная печь своими руками: кладка 16

В такую печь, Вы легко можете встроить духовой шкаф, для приготовления выпечки, а так же, для разогрева уже готовой еды. В любом случае, печь, в которой есть лежанка, всегда будет в центре внимания.

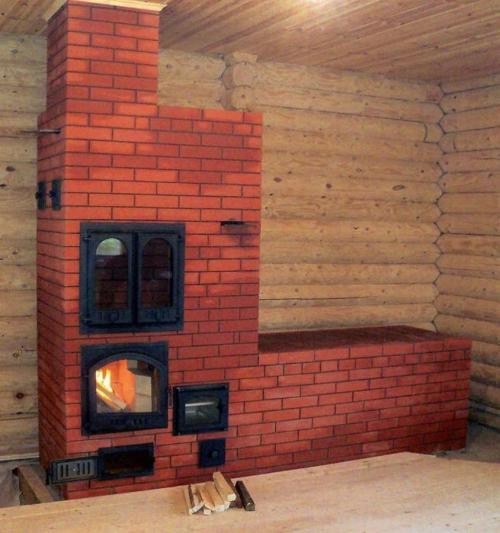

Отопительно варочная печь своими руками: кладка 17

Разграничение пространства, в помещениях, с такими печами, всегда можно сделать, после завершения строительства самой печи. Это достаточно удобно при строительстве, когда Вам не мешают лишние стены.

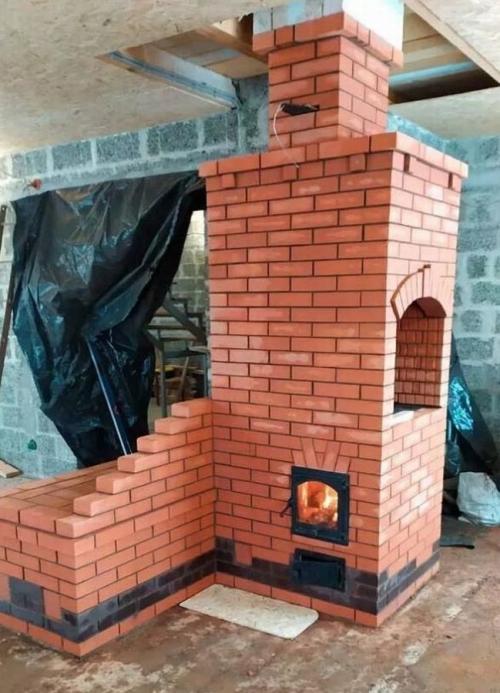

Отопительно варочная печь своими руками: кладка 18

Когда Вы, только, планируете стройку, Вы должны продумать все до мелочей, ну и, конечно, если Вы запланировали у себя в доме такую печь, то ее надо строить в первую очередь, что бы потом у Вас в помещении не было пыли и грязи.

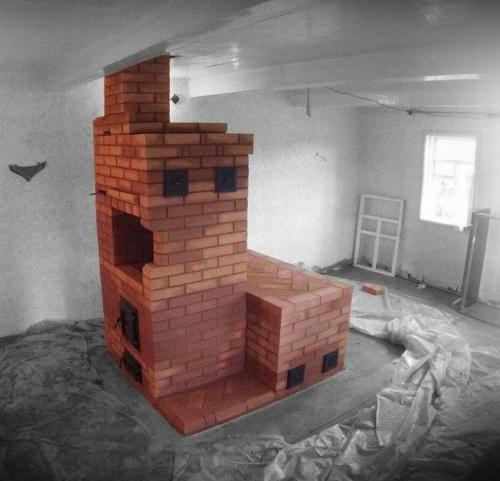

Отопительно варочная печь своими руками: кладка 19

Главное после кладки такой печи, дать ей настояться и потом можно ее протапливать, при ремонте и строительстве, такая печь, будет Вашим союзником, после работы, Вы сможете спокойно отдыхать, Ваши мышцы и тело, за ночь будут приходить в норму, и Вы сможете с утра, легко продолжить то, что запланировали на день.

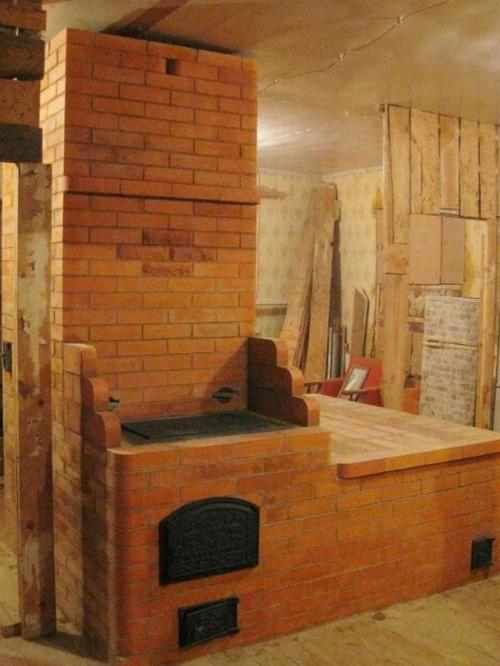

Отопительно варочная печь своими руками: кладка 20

Прекрасный вариант для Вашего дома, может выглядеть так. А вообще, какая будет печь, решать, только, Вам. Но всегда помните о том, что она не должна занимать всю площадь Вашей кухни, планируйте все правильно, что бы Ваша печь, стала Вашей гордостью и местом, вокруг которого будет собираться Ваша большая и дружная семья.

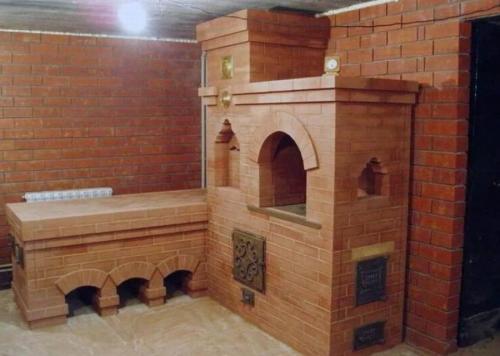

Отопительно варочная печь своими руками: кладка 21
