Первые голландские печи появились в 15 веке. Внешний вид и размер немного изменились, но концепция осталась прежней: это компактный отопительно-варочный прибор, который может вписаться в помещение любого размера и великолепно справится со своей задачей.

Небольшие габариты конструкции объясняются небольшими размерами домов в Нидерландах. Иногда требовалось поставить печь в помещения до 10 кв. м. Города в северной Голландии — густонаселённые, местный климат — холодный и суровый. Поэтому печи здесь ставили самого высокого качества.

Высокие налоги на земельные участки заставили местных жителей строить узкие и высокие дома. Для таких проектов нужны особые конструкции печей. Голландки именно так и выглядят: вытянуты вверх на большую высоту. Одна печка способна отопить два-три этажа домовладения. Главное, правильно составить или выбрать проект дома с печью. В самых первых моделях ещё не было колосника и поддувала, варочных панелей тоже не устанавливали. Все эти атрибуты появились со временем. Тем самым КПД стал существенно выше.

Горячие газы в голландской печи идут по шести магистралям: трём подъемным и трём опускным. Колпаковая система аккумулирует горячий воздух и повышает теплоотдачу.

Отличительная особенность первых конструкций — арочный свод, который затем был заменен на стандартную прямоугольную форму топливника.

Есть множество разновидностей схем печи голландки с плитой, которые оборудованы камерами для выпечки хлеба, лежанками, баком для нагрева воды и другими полезными атрибутами.

Но наибольшую популярность имеют печки голландки с плитой.

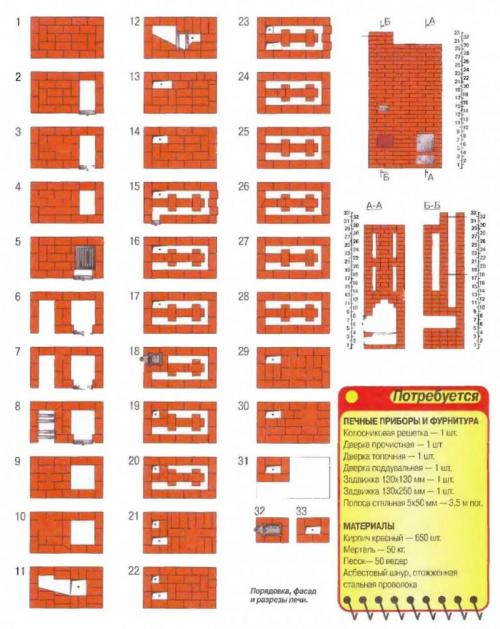

Печь голландка своими руками: чертежи и пошаговый метод, как выкладывается порядовка

Русские печники освоили технологию кладки голландки более двухсот лет назад. За это время печка зарекомендовала себя в качестве надежного, экономичного и производительного отопительного агрегата. При этом голландка имеет предельно простую конструкцию. Изучив следующее руководство, вы сможете выложить ее собственными силами.

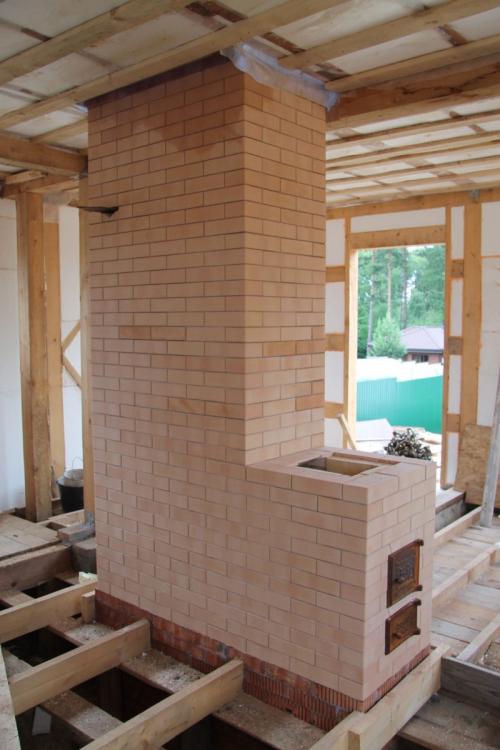

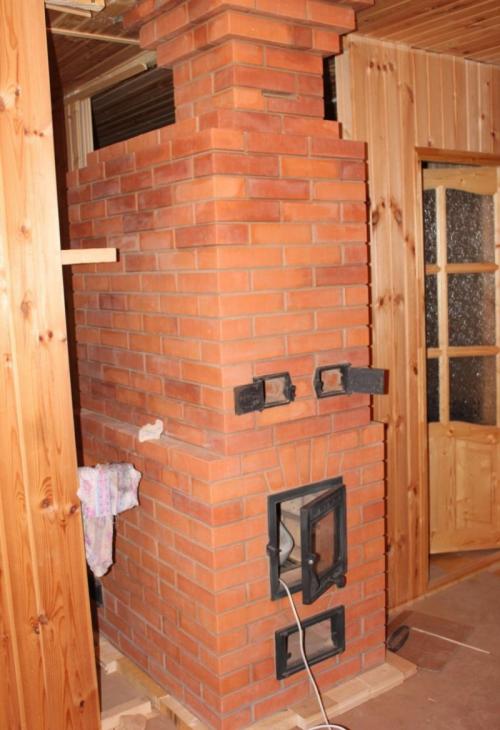

Печь голландка своими руками

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

• зольника;
• топки;
• дымооборотов;
• прочистного отсека;
• дымохода;
• задвижки для регулирования интенсивности тяги.

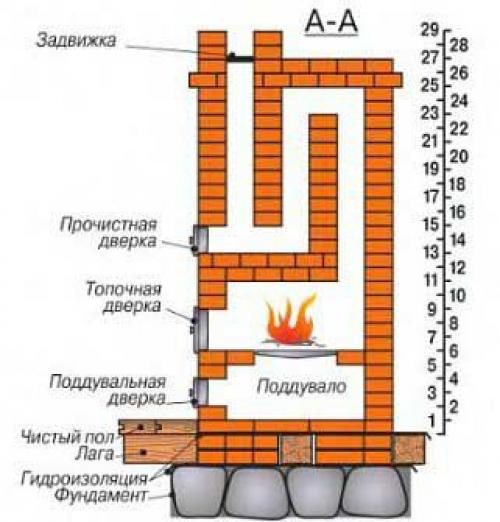

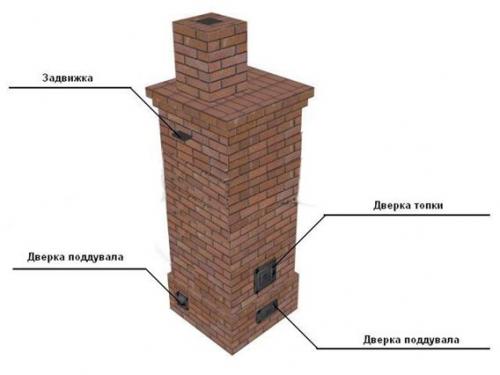

  Схема печи голландки

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

• отсутствие решетки колосника ;
• наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;

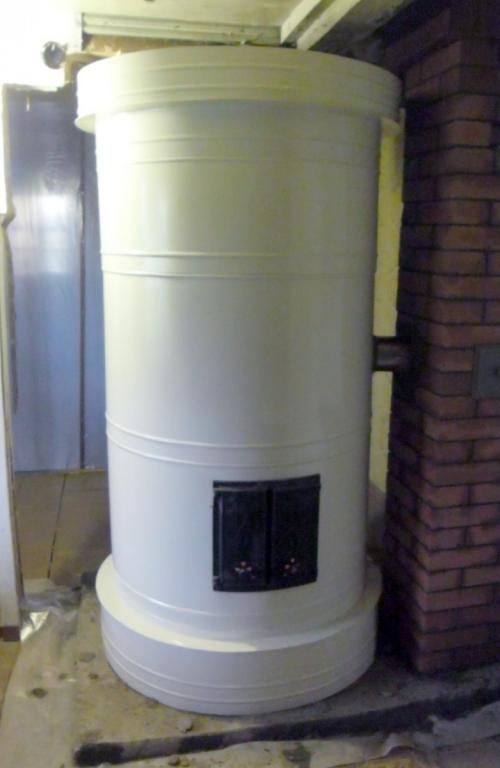

• печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
• под топкой нет поддувала;
• варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

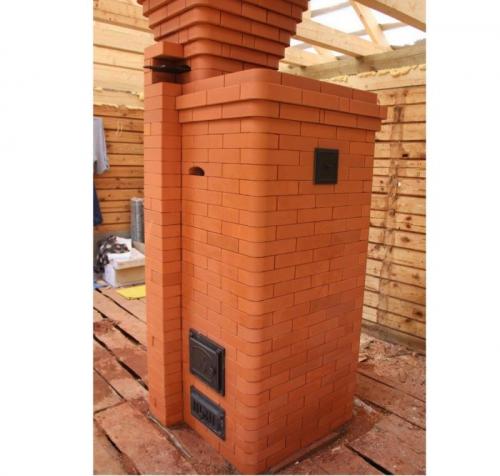

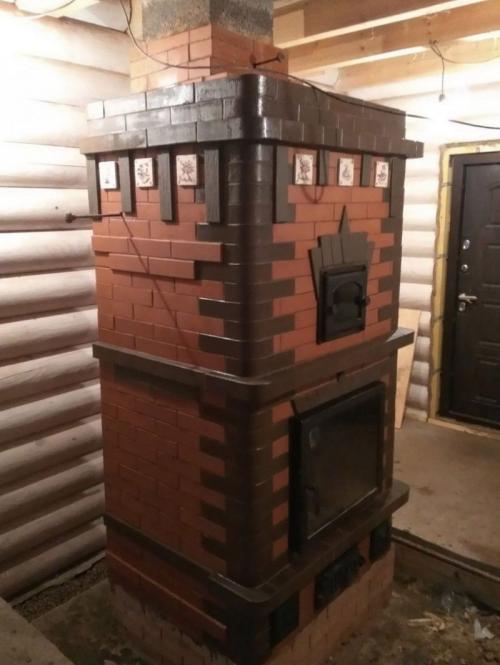

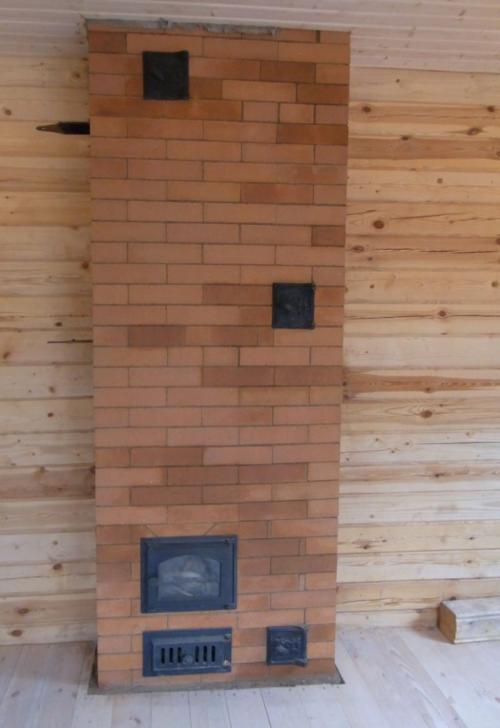

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

1. Обычный керамический кирпич.
2. Огнеупорный кирпич.

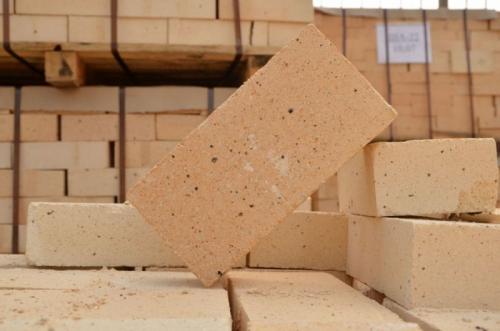

   Огнеупорный кирпич

3. Строительная глина.
4. Вода.
5. Речной песок.
6. Дверцы для поддувала и топки.

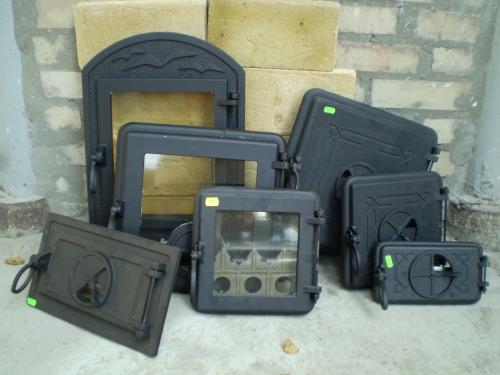

   Дверцы печные

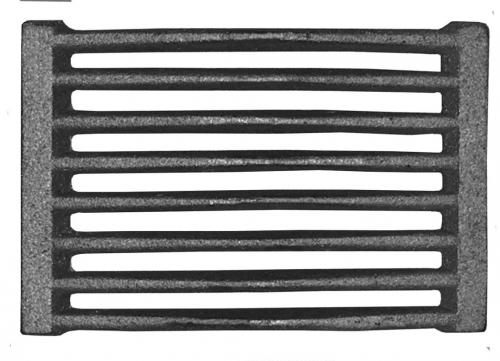

7. Решетка колосника.



   Колосник

8. Стальная гибкая проволока.
9. Асбестовый шнур.

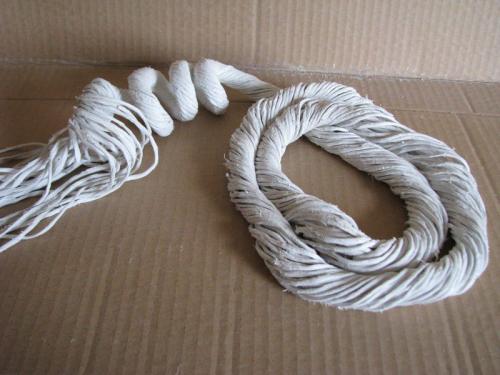

   Асбестовый шнур

10. Очистные дверцы.
11. Задвижки.

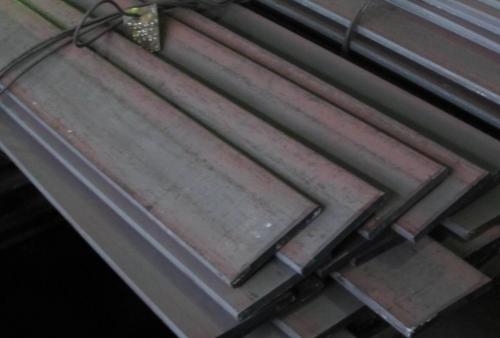

Стальная полоса толщиной 0,5 см и шириной 5 см.

Полоса стальная

Цены на огнеупорный кирпич

Огнеупорный кирпич

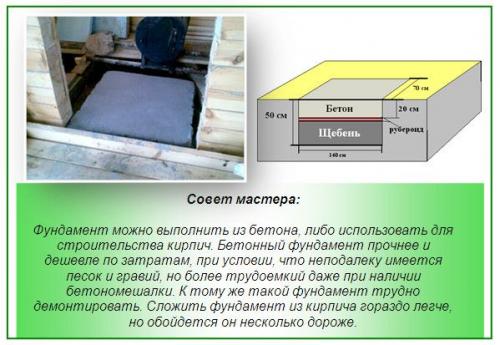

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита . Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундамент

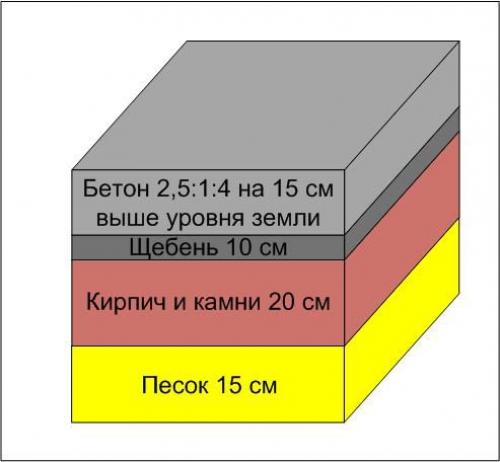

Фундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

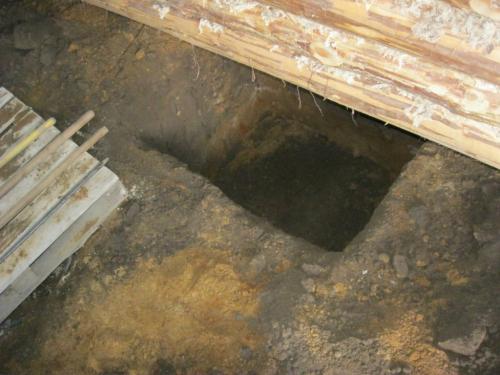

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

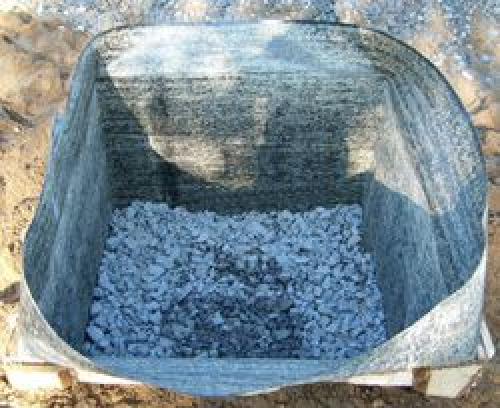

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон .

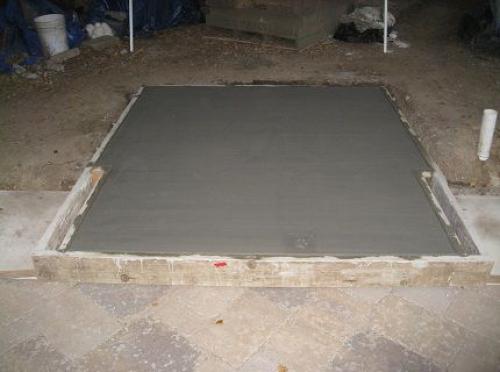

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи. Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

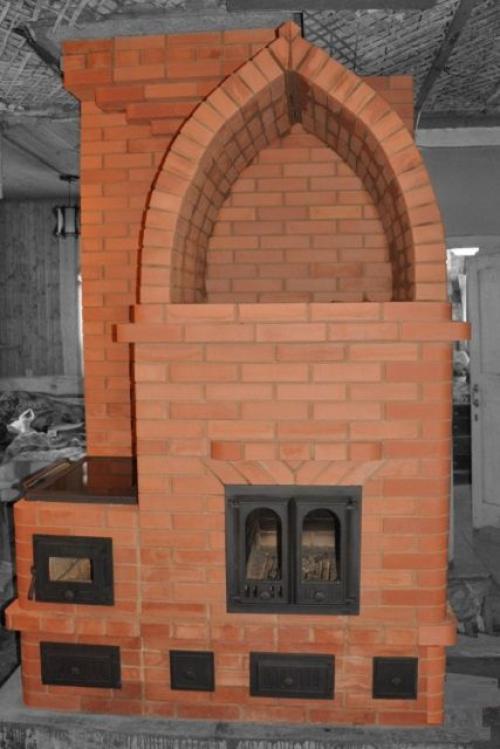

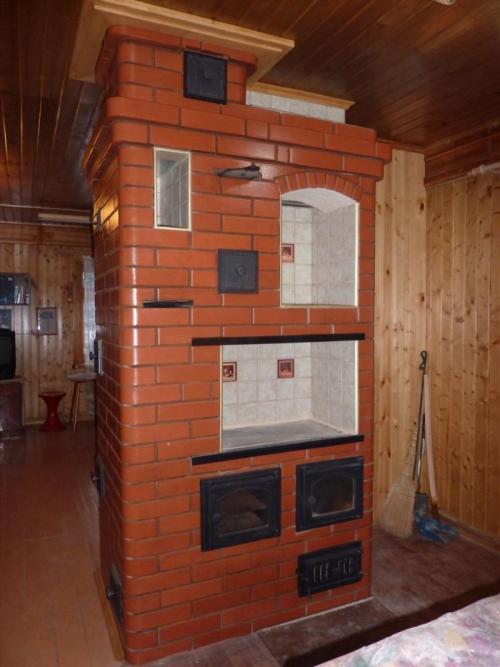

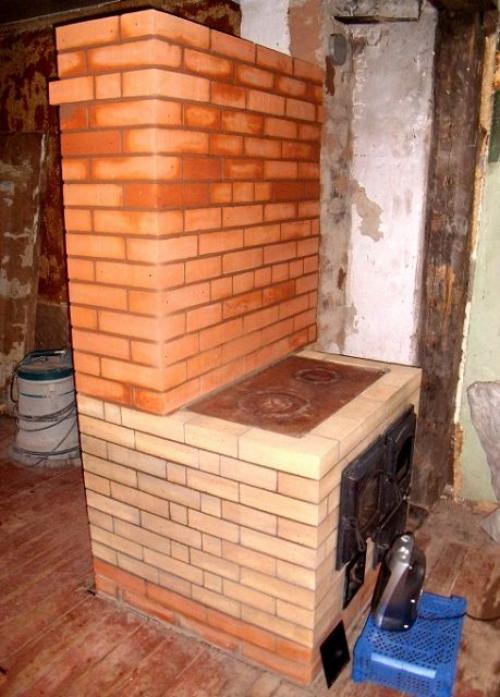

Печь с плитой порядовка. Модели отопительно-варочных печей

Конструкция многофункциональных моделей печей может быть разной – и со сложной внутренней конфигурацией дымоходных каналов, и совсем простой. Если кладка печи будет производиться начинающим мастером, то не следует сразу «замахиваться» на сложные и непонятные конструкции. Прежде чем браться за работу, нужно попробовать разобраться, как нагретый воздух вместе с продуктами горения будет проходить по направлению к дымоходной трубе, так как во время кладки нужно будет соблюсти все конфигурации рядов, чтобы вывести газоотводные каналы правильно.

Самые популярные модели, имеющие доступную для кладки конструкцию — это «шведка», «голландка» и варочная печь. Кроме них, существуют отопительные сооружения, которые называют по фамилиям их разработчиков. Так, можно найти порядовки отопительно-варочных печей Проскурина, Быкова, Порфирьева, Кузнецова, Подгородникова и других умельцев.

Возможно, вас заинтересует информация о том, как описывает печи Кузнецова официальный сайт .

Можно разделить печи и по их форме. Так, они могут иметь следующую конфигурацию.

• Т-образная отопительно-варочная печь обычно имеет массивные размеры и может быть установлена в середине большой комнаты, разделяя ее на разные зоны. Другой вариант – она встраивается в стены между тремя комнатами, полноценно обогревая их.

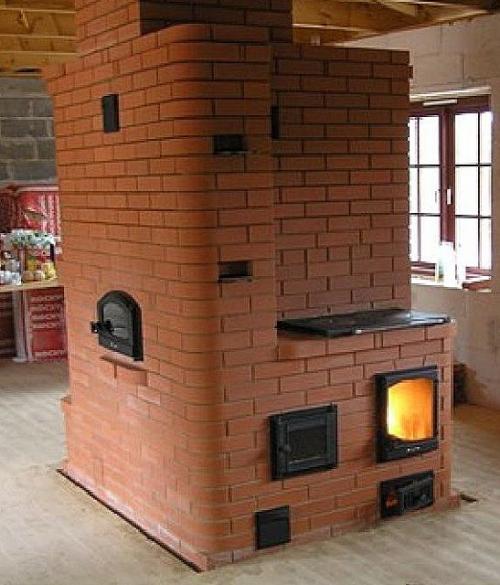

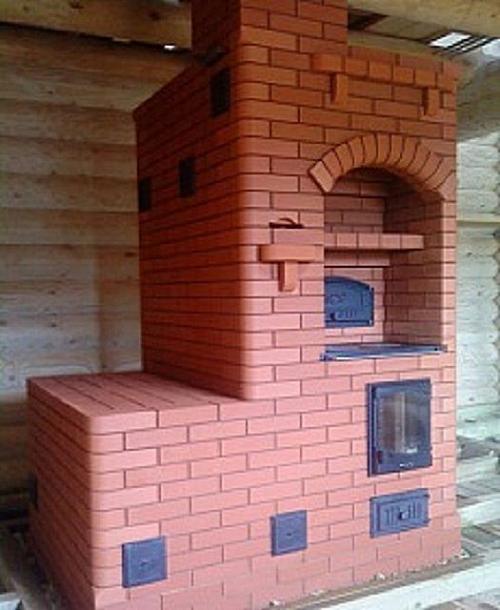

Т-образная отопительно-варочная печь

Если дом средней величины, и не имеет другого отопления, помимо печного, то Т-образная модель будет для него самым оптимальным вариантом, так как не придется устанавливать и отапливать несколько печей.

• Узкая печь с выступающей варочной плитой менее функциональна, но она занимает гораздо меньше места. Эта конструкция способна полноценно обогреть две комнаты, и поэтому отлично подойдет для дачного домика, тем более, в силу ее несложной конструкции, сложить ее, наверное, сможет даже начинающий печник. Компактность строения позволяет встроить его в стену между жилой комнатой и кухней.

Печь с выступающей кухонной плитой

Так печь одновременно будет способна не только обогреть два помещения, но и приготовить обед. Такая печь незаменима для загородного небольшого домика, так как ее можно натопить сухими ветками или валежником, а этого добра всегда можно найти в ближайшей лесопосадке.

• Эта модель печи имеет средний размер и эстетичный внешний вид. Хотя она не такая массивная, как «русская», но оснащена всеми функциями, характерными для последней. Внутри конструкции встроена камера, в которой можно не только приготовить тушеные блюда, но и испечь ароматный домашний хлеб. Перед входом во внутреннюю камеру установлена варочная панель.

Печка с прогреваемой лежанкой

Используя ее и жаровую камеру, готовить можно сразу несколько блюд. Над варочной плитой устроена камера для сушки овощей и фруктов, а также ее можно использовать для хранения готовых блюд, которые нужно держать в подогретом виде.

Стеклянная дверца топки имеет достаточно большой размер, поэтому печь, при желании, может быть использована и в качестве камина. Лежанка, подогреваемая с двух сторон, сможет послужить отличной теплой кроватью.

Такую печь хорошо устанавливать между двумя комнатами, которые нужно обогреть.  Эта модель  — удачный вариант для дачного дома, если он используется для проживания большую часть года.

• Данную модель вполне можно назвать печью-камином, и такой вариант отопительного сооружения, как правило, устанавливают посередине дома, уже затем разделяя его на отдельные помещения. Каминная топка выходит в гостиную или спальню, варочная плита – в помещение кухни, а задняя стенка вполне способна обогреть еще одну небольшую комнату. Таким образом, весь дом будет наполнен сухим и приятным теплом, исходящим от стен кирпичной печки.

Оригинальная отопительно-варочная печь с высокой функциональностью

Чаще всего отопительно-варочные печи имеют в своей конструкции «зимний» и «летний» ход, позволяющий в теплое время года задействовать только плиту и духовку, не нагревая все массивное сооружение. Эта функция удобна тем, что не приходится терпеть жар от нагретой печи, когда на улице стоит летняя погода, а также возможностью сэкономить на топливе.

Печь-голландка малая. Чем голландка хороша?

1. Изменения в конструкции мало влияют на прочность и эффективность печи, лишь бы совсем грубых ошибок не было.
2. Запас функциональности: изначально отопительную, голландку можно сделать и с плитой, и греть она будет так же без дополнительных сложных расчетов.
3. Малые габариты – размеры голландки можно довести до 0,5х0,5 м в плане.
4. Небольшой расход материала – на большую голландку нужно 650 шт. кирпича, в то время как на малую русскую печь – не менее 1300. А греет большая голландка как большая русская, на которую уйдет 2500 кирпичин.
5. Небольшой вес как следствие малой материалоемкости: сосредоточенная нагрузка от голландки не превышает предельно допустимой для большинства типов междуэтажных перекрытий.
6. Растяжимость – развитие надтопочной части в высоту не ухудшает КПД печи. Голландку можно вытянуть на 2 этажа. Известны 3-х и 4-х этажные голландки.
7. Непривередливость к материалам: малая толщина стенок и рациональная общая конфигурация делают голландку слабо чувствительной к тепловым деформациям. Из качественного огнеупорного кирпича нужно выкладывать только топку. На дачах и в частных домах советской постройки можно встретить голландки из пустотелого или даже пережженного кирпича-железняка, и ничего, стоят, греют.
8. Плавный перепад температур по ходу дымовых газов и несложный газоход: всегда найдется пространство, куда может быть встроена хлебопекарная духовка или водогрейный короб.
9. Голландка очень быстро прогревается и довольно медленно остывает. При нерегулярном пользовании перерасход топлива на протопку незначителен.
10. Не нужна регулярная топка и «разгонная» протопка после длительного простоя: приехали на дачу – можно сразу топить на прогрев, не опасаясь трещин.
11. Повышенная теплоотдача: большая голландка может обогреть 60 кв. м, в то время как большая русская печь едва ли 45.

Печь-голландка схема. Особенности конструкции голландки

Дымоход голландки имеет 6 каналов для циркуляции горячего воздуха – 3 подъемных и 3 опускных. Выйдя из топки, дым поднимается по первому каналу, нагревая при этом стенки печи. Потеряв температуру, он опускается вниз где снова нагревается и поднимается вверх, но уже по второму каналу. Нагреваясь и остывая, дым поочередно проходит все каналы печи пока не попадет в последний, откуда через дымоход выводится за пределы помещения. Шестиканальная система голландки удлиняет путь горячего дыма, что обеспечивает равномерный нагрев стенок печи без резких перепадов и позволяет им длительное время сохранять тепло.

Таким образом, основными элементами голландки являются:

• топка;
• дымовые каналы;
• дымоход.

В первоначальном виде голландка использовалась только для обогрева помещения и не имела поддувала и колосниковой решетки. Эти элементы были добавлены по прошествии времени, что значительно повысило эффективность печи. Также была расширена и функциональность конструкции путем добавления варочной плиты, духового шкафа и лежанки. Современные голландки оснащают емкостью для нагрева воды или баком для системы водяного обогрева.

Голландская печь может иметь разнообразную геометрическую форму, но независимо от конфигурации, топочная камера всегда имеет большой объем и прямоугольную форму, что повышает эффективность обогрева и позволяет в будущем модернизировать конструкцию голландки добавлением емкости для воды.

В традиционной голландке дымовой канал имеет боковой выход – это связано с тем, что в средневековой Голландии жители платили налог на трубы и в целях экономии выводили несколько печей в один дымоход. В верхней части конструкции расположена заслонка, позволяющая регулировать температуру нагрева печи.

Печь-голландка или шведка. Чем печь шведка отличается от голландки?

Чем печь шведка отличается от голландки?

Шведы по высочайшему поручению своего монарха занялись точными расчётами отопительной конструкции в XVIII веке, когда голландская печь уже активно повсеместно использовалась. Задачей разработчиков было – создать более компактный вариант печи с высокой теплоотдачей (в итоге она оказалась на 1/3 мощнее голландки). Эти требования были продиктованы суровым скандинавским климатом, относительно малыми размерами жилых помещений и недостатком отопительного материала: шведские леса к середине XVIII века заметно оскудели.

Площадь дома, обогреваемого шведкой, не превосходит 50 м2. Для устройства печи используется исключительно качественный кирпич.
Опытный печник знает, что это самый взыскательный к строительному материалу тип кирпичных печей.
Шведка служит как для отопления, так и для приготовления пищи. Топка имеет размеры до полуметра, плита – не более 710 мм. Основание имеет размеры порядка 1300х1000 мм, в высоту печь выкладывают до потолка комнаты. Печь располагают ближе к центру дома или встраивают в стену, разделяющую кухню и жилое помещение, со стороны которого кирпич нередко покрывают изразцами, может быть дополнительно устроена лежанка либо камин. Каналы преимущественно вертикальные (дополнение горизонтальных требует пересчёта параметров конструкции). Сажа на стенках скапливается в меньшем количестве, каналы реже требуют чистки.
Однако и теплоотдача при этом сильно разнится внизу и вверху помещения.

Первый жар, газы, образующиеся в процессе горения, в шведке направлены вниз, что обеспечивает более равномерный прогрев воздуха. Накаляемая топкой металлическая духовка ускоряет процесс обогрева. В отличие от долго протапливаемой русской печи шведка согревает воздух в доме намного быстрее. Вместительная ниша, устраиваемая над топкой, предназначена для сохранения приготовленной пищи тёплой. Вторая ниша оборудуется для сушки одежды.
КПД голландки и русской печи приблизительно равны, несмотря на принципиальную разницу в конструкциях, и составляют около 40%. У шведской печи коэффициент полезного действия может превосходить 60%, однако ей обустройство требует высочайшей квалификации печника и безупречного строительного материала.

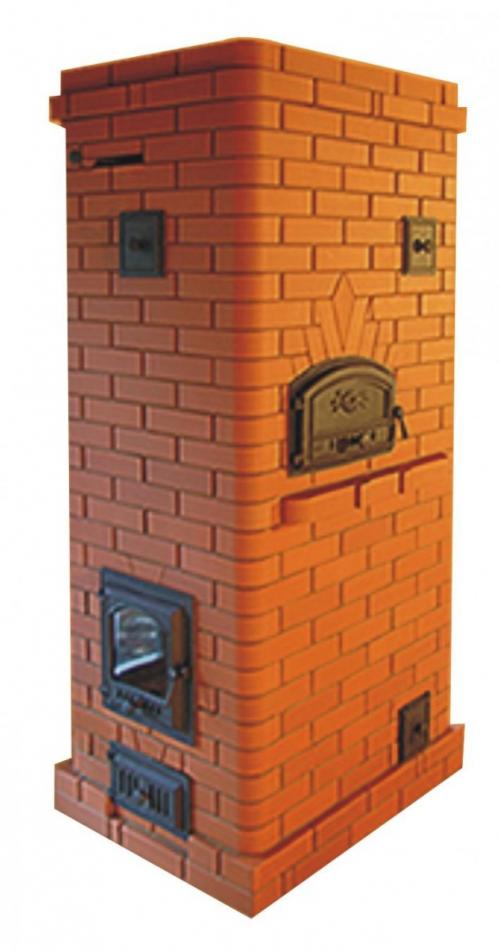

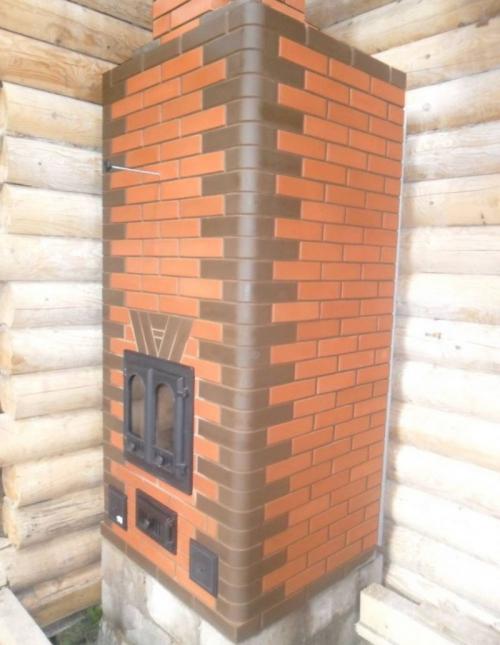

Голландка печь. Печь голландка: виды, особенности выбора проекта и нюансы установки своими руками (125 фото + видео)

Отопление частных домов достаточно насущная проблема. Так как цена на энергоносители постоянно растет, а финансовый кризис и экономические санкции стран Евросоюза постоянно лишают жителей нашей страны уверенности в завтрашнем дне. Поэтому им приходится задумываться над тем, как сэкономить средства, которые достаются им все тяжелее и тяжелее.

Одна из основных затрат в холодное время года это оплата отопления помещения. Каких только вариантов не придумывает наш народ. Но иногда приходится возвращаться к хорошо забытому.

Одним из таких вариантов является печь-голландка. Давайте поближе познакомимся с этим вариантом и посмотрим, в чем его основная привлекательность.

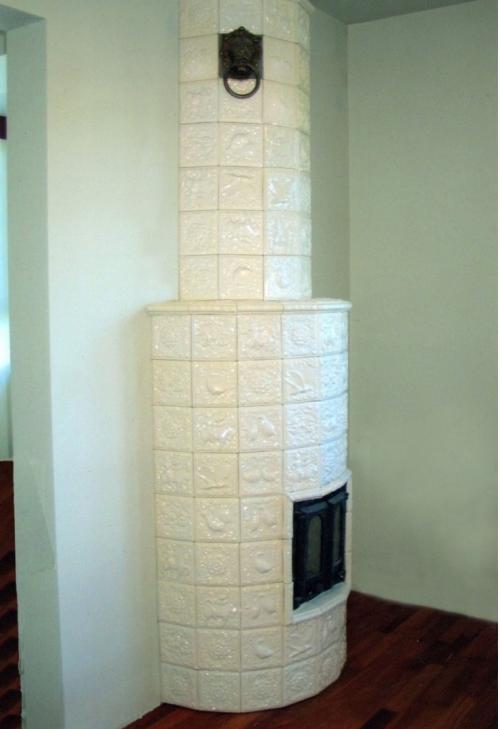

Что такое печь голландка?

Печи-голландки представляют собой категорию твердотопливных печей, предназначенных для отопления домов небольшой площади.

Если рассмотреть фото печи голландка, то ее невозможно спутать ни с какой другой печью.

Конечно это не идеальный вариант отопления дома, но он имеет свои достоинства и недостатки.

Давайте рассмотрим их подробнее, а также историю появления этого типа печей.

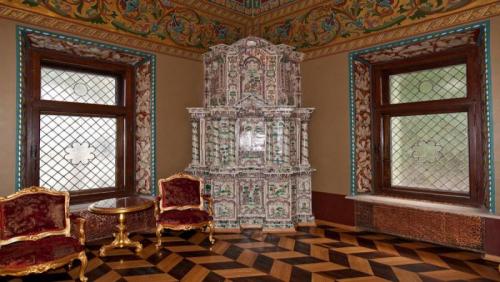

История ее появления

Как видно из названия, страной изобретения этого типа печей является Голландия.

На конструкцию этих печей, которые появились порядка 600 лет тому назад, повлияли два основных фактора:

• голландские дома того времени имели весьма скромные размеры
• налоги, которые брало государство рассчитывались исходя из количества труб в доме.

Поэтому печи были достаточно маленькие, для того чтобы экономить место, а трубы зачастую объединялись с соседями, чтобы платить меньше налогов.

Достоинства печи-голландки

Основным достоинством печи голландка из кирпича являются не только ее малые габариты, как писалось выше, но и возможность ее изготовить самостоятельно. Хотя для этого необходимо иметь минимальные навыки печного дела и знание процессов происходящих в печах.

Еще одним достаточно важным моментом является необходимость иметь для ее построения всего 650 штук кирпича. Тогда как стандартная русская печь требует в четыре раза больше.

Кроме этого не обязательно весь кирпич должен быть огнеупорным, специалисты говорят, что огнеупорным кирпичом выкладывается только топка, а весь остальной кирпич может быть обыкновенного качества или даже пережженный.

Недостатки печи-голландки

Как и все сделанное человеческими руками имеет не только достоинства, но и недостатки. Так КПД такой печи не очень большое, в среднем оно может достигать всего 40 процентов.

Отопительная площадь для нормального функционирования печи и обогрева дома не может превышать 65 квадратных метров.

Кроме этого основным видом топлива для такой печи являются дрова твердых пород дерева. Топить различным мусором не рекомендуется, так как печь будет легко засоряться.
