Для изготовления гаражной или банной печи из газового баллона выбирают стальной, бесшовный пропановый (бытовой) баллон со следующими габаритами:

• Длина корпуса: 1660-1755 мм. Диаметр: 219 мм.
• Толщина стенки: 5,2-8,9 мм.

Газ обязательно выводят из емкости Источник f12.pmo.ee

Размеры могут отличаться, но предельные отклонения (особенно по толщине) должны соответствовать нормам ГОСТ 949-73. Из инструментов необходимо приготовить:

• Аппарат для сварки (200 А). Средства защиты (сварочная маска со светофильтром, перчатки). Электроды для сваривания конструкционных сталей (диаметр 3-4 мм).
• Шлифовальную машинку (болгарку). К ней нужны отрезные и зачистные диски по металлу (диаметр от 180 мм).
• Верстак с тисками.
• Дрель и комплект сверл.
• Для зачистки шлака от сварки: щетка по металлу (с металлической щетиной), наждачная бумага.
• Слесарный инструмент: плоскогубцы, зубило, молоток.
• Для разметки: рулетка или складной метр, мел (маркер).

Номенклатура материалов зависит от размеров, формы и назначения конструкции. В средний список входят следующие элементы:

• Труба для дымоотвода. Ориентировочные размеры: сечение 120-150 мм, длина 400 мм.
• Лист стали (толщина минимум 3 мм). Из стали изготавливают дверцу для печи.

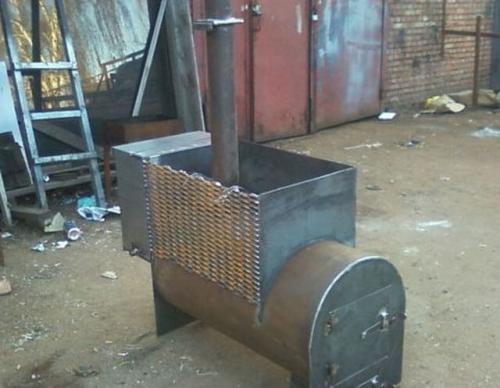

Печка с горизонтальным устройством для обогрева Источник usamodelkina.ru

• Стальная арматура или пруток. Подойдет для изготовления колосниковой решетки, можно сделать ручку для дверки или каменку (если печь предназначается для бани).
• Уголок металлический или профильная труба. Материалы пригодятся для изготовления ножек.

Если планируется печь для бани из газового баллона, потребуется кирпич – из него складывают фундамент для банной конструкции. В качестве наполнения каменки оптимально подойдет диабаз. Не рекомендуется использовать гранит; под действием высокой температуры он быстро разрушится.

Если у вас нет возможности изготовить колосниковую решетку или другие детали, их можно приобрести готовыми. На этом этапе необходимо определиться с типом буржуйки по форме. С учетом ориентации корпуса (будет он расположен вертикально или горизонтально) проводятся все рабочие операции.

Бездымная печь для сжигания мусора: 4 эффективных технологии

Порядок изготовления

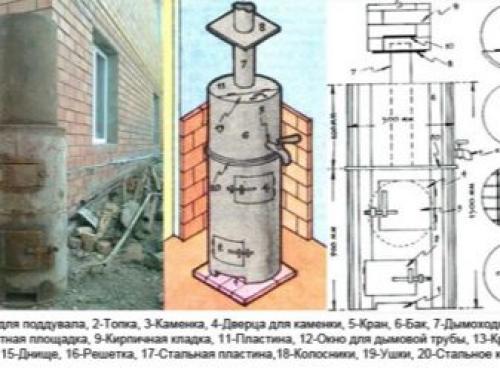

Ориентацию корпуса выбирают в зависимости от места и цели использования. Горизонтально расположенная конструкция более удобна для приготовления пищи или для бани. Вертикальный вариант чаще служит для обогрева; его ставят в гаражах: места он занимает немного, а тяга в нем сильнее.

Буржуйка из двух баллонов в гараж Источник a.d-cd.net

Монтаж горизонтальной буржуйки

Сборку печки-буржуйки проводят в следующей последовательности:

• На торце намечают и вырезают квадратное отверстие для установки загрузочной дверцы (иногда торец срезают целиком).
• У противоположного торца по разметке вырезают круглое отверстие под дымоходную трубу.
• На дне намечают и вырезают отверстие для колосника. Под ним приваривают короб для сбора золы (его изготавливают из листового металла).

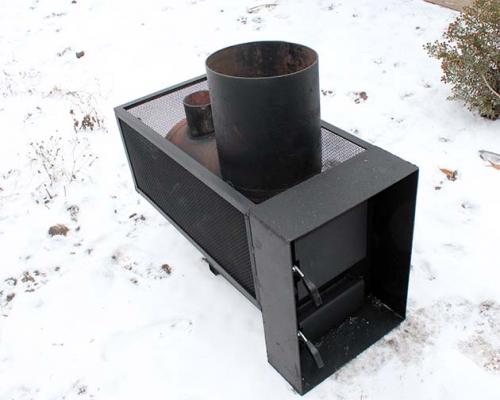

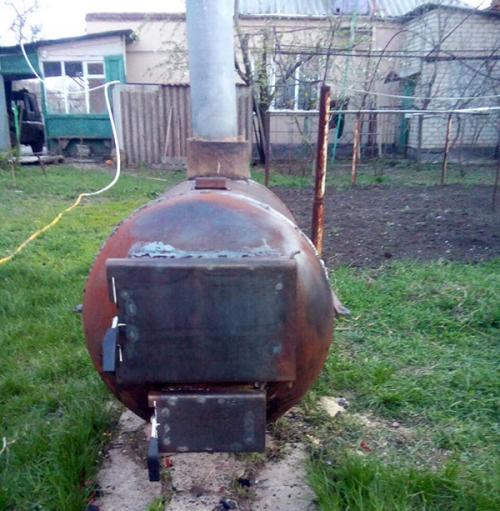

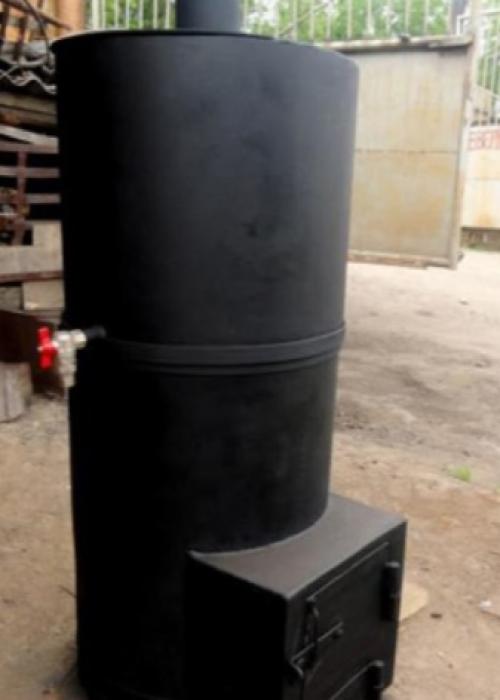

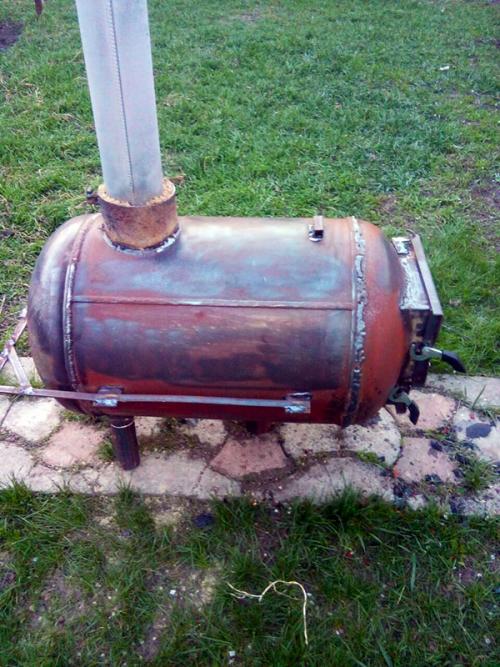

Печь для бани из двух газовых баллонов. Как сварить печь для бани из трубы или баллона

Самодельная печь для бани из трубы – достойная альтернатива источникам тепла заводского изготовления. Далеко не каждый любитель банных процедур может позволить себе такой агрегат, не говоря уже о том, чтоб построить добротную кирпичную печь, под которую и места не всегда хватает. В то же время, имея необходимый инструмент и навыки, железную печку можно сделать собственноручно в домашних условиях либо заказать знакомому сварщику. Отсюда и цель данной статьи — рассказать, как своими руками сварить банную печь из куска трубы большого диаметра или газового баллона.

Выбор подходящей конструкции печки

Вначале несколько слов о преимуществах такого подхода к решению вопроса. Вообще, самодельные печи для бани из металла делают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

Корпус банного отопителя без каменки

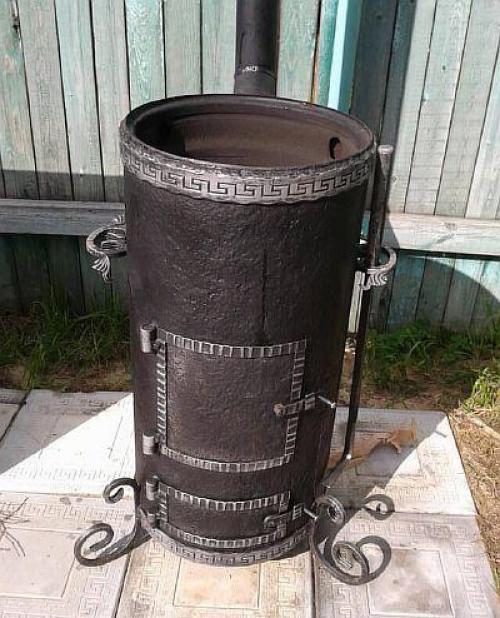

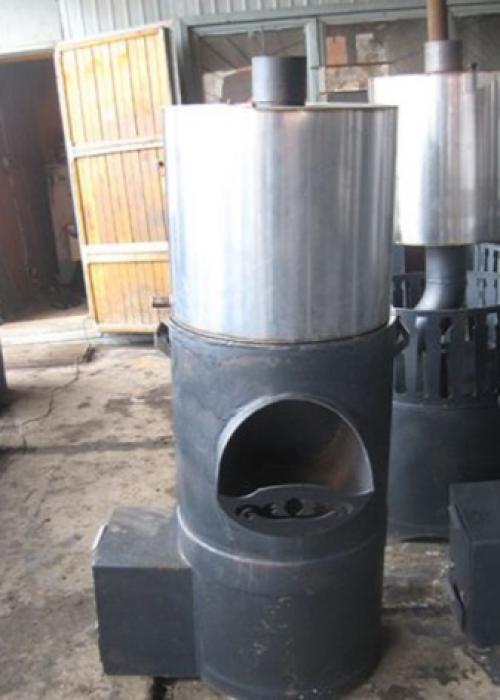

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

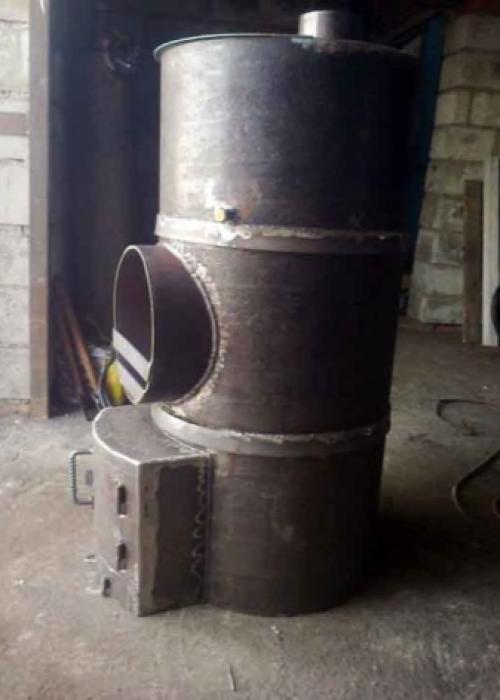

Готовое изделие с сеткой для каменки и выносной топкой

КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

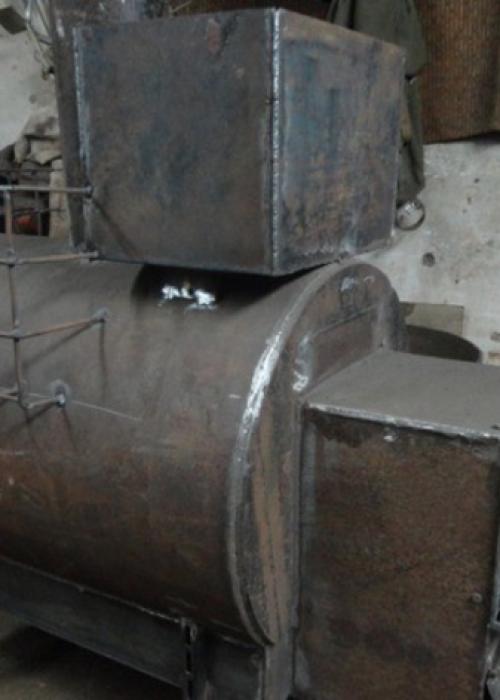

Как сделать горизонтальную печь в баню

На просторах интернета можно отыскать немало информации по изготовлению разных печей для бани из металла, в том числе чертежи и видео. Информация не всегда полна и понятна обычным людям, встречается множество повторов. Поэтому ниже на фото и в чертежах представлен рабочий экземпляр металлической банной печи, сделанный экспертом нашего проекта Виталием Дашко из баллона диаметром 0.5 м с толщиной стенки 5 мм.

Примечание. Отопительный агрегат для бани из баллона несколько проще в изготовлении и удобнее в эксплуатации, что разъяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (внешний размер 530 мм).

Для проведения работ необходимо приготовить следующие дополнительные материалы:

• листовой металл (Сталь 10—20) толщиной 4 мм – на дверцы;
• асбестовый шнур – на уплотнение дверец;
• отрезок трубы DN150 для патрубка дымохода;
• арматура из низкоуглеродистой стали периодического профиля, подойдет диаметр 16—20 мм;
• уголок 25 х 3 мм;

Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.

Рекомендации по подбору металла

Чтобы печь для бани получилась надежной и прослужила долгие годы, нужно правильно подобрать марку металла. Поскольку подобные теплогенераторы обычно собирают из подручных или купленных на металлоломе материалов, то среди обрезков может оказаться высокоуглеродистая либо легированная сталь, что крайне нежелательно. Оптимальный вариант – сталь с содержанием углерода до 2% (Ст10, Ст20).

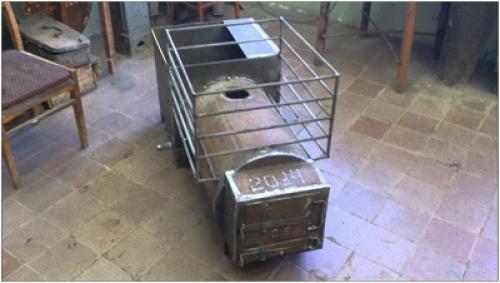

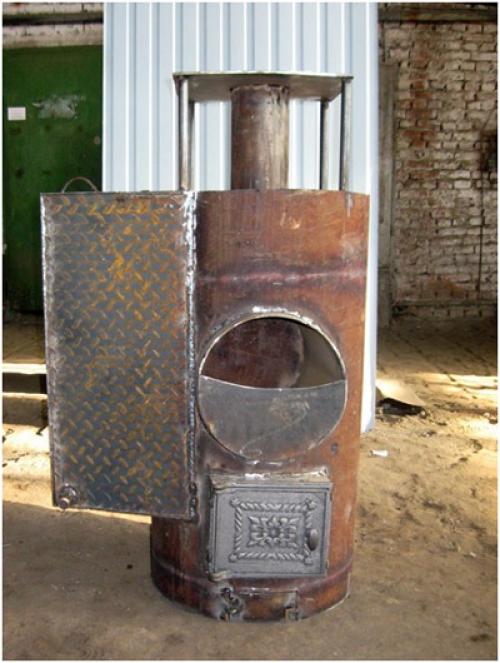

Печь для бани из газового баллона. Выбор конструкции

Самодельные банные печи изготавливаются не только из труб, но и из других подходящих материалов, к примеру, листового металла и газовых баллонов.

В большинстве случаев из металлических листов получается прямоугольный корпус, что по многим параметрам хуже корпуса из круглой трубы.

Следует отметить и сложность монтажа печи при помощи металлических листов, ведь в процессе необходимо выполнить раскройку, сделать заготовки и правильно скрепить. В случае с печью для бани из трубы 530 все гораздо проще, поскольку здесь работы производятся на уже готовом топливнике.

Информация. Круглые печки для бани гораздо проще чистятся, а также лучше в плане теплообмена с окружающим воздухом.

Преимущества трубы 500

Рассмотрим более подробно преимущества трубы цилиндрической формы перед другими возможными материалами для изготовления банной печи.

Итак:

• Топка округлой цилиндрической формы весьма схожа с идеальной сферической, благодаря чему, с точки зрения теплотехники, превосходит печи прямоугольной формы;
• В большинстве случаев для изготовления банной печи применяются толстостенные трубы, что существенно повышает технические параметры конструкции;
• Также, благодаря толстым стенам используемых водопроводных труб, срок службы банной печи довольно долгий. При этом габариты механизма позволяют его передвигать и транспортировать.

Безусловно, у данной конструкции есть и весьма существенные недостатки, которые отчасти исходят из тех же самых достоинств, поскольку для обработки труб подобной толщины понадобится гораздо больше материалов и более мощные инструменты.

Характеристики материала

Прежде, чем начинать работы по обустройству самодельной печи, важно правильно подобрать саму трубу.

Каждая из них имеет маркировку, составляющие цифры которой определяют следующее:

1. Способ, которым труба была изготовлена;
2. Стандарт производства;
3. Размер трубы;
4. Марка стали.

Для того, чтобы остановить свой выбор на том или ином варианте трубы, из ее маркировки необходимо выяснить размеры.

К примеру, обозначение 500х10 говорит нам о диаметре трубы и толщине стенки.

Самодельная печь для бани из трубы горизонтальной, а также вертикальной конфигурации должна как можно более равномерно прогреваться за кратчайший промежуток времени.

Безусловно, количество потраченного при этом топлива должно быть минимальным.

Наиболее подходящими считаются следующие размеры:

• Диаметр используемой трубы должен быть не более 550 мм;
• Оптимальная толщина стенки – от 9 до 13 мм.

Внимание! Печь с подобными размерами позволит без большого расхода энергоресурсов прогреть помещение максимально быстро и качественно. При этом металлическая труба не будет подвержена изменению размеров из-за критических перепадов температур.

Чертежи

Первым этапом любого строительного процесса является составление чертежей.

Благодаря чертежам печи для бани из трубы 530 места для установки всех компонентов продумываются заранее, то бишь исключаются все возможные риски.

Информация. Чертеж печи для бани из трубы 400 можно изготовить самостоятельно, однако в этом случае вы должны обладать необходимыми для этого знаниями и навыками.

Безусловно, если вы не имеете опыта в подобных делах, можно использовать уже готовые чертежи или обратиться за помощью к профессионалам.

Что понадобится

Изготовление банной топки без помощи профессионала требует максимальной готовности, особенно в вопросе расходных материалов и требуемых инструментов. Для данных работ нам понадобится:

1. Небольшой отрезок трубы;
2. Основной отрез трубы из металла, длина которого должна быть не менее 150 см, а диаметр – 50 см;
3. Лист металла с толщиной не менее 12 мм;
4. Металлические пруты. Используются они для создания колосников. Также можно приобрести готовые колосники в специализированных магазинах;
5. Болгарка;
6. Петли из металла, в случае, если дверцы изготавливаются самостоятельно;
7. Сварочный аппарат.

Важно! В целях экономии рекомендуется приобретать не цельные трубы, а их отрезки.

Горизонтальная конструкция и процесс ее изготовления

Прежде, чем начинать работы, трубу большего размера следует разрезать на две части при помощи болгарки.

Первый отрезок должен быть длиной в 60 см, а второй – 90 см.

Отрезок большего размера будет выполнять функцию топки, а меньшего – бака для воды.

Горизонтальная печь из трубы для бани. Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
8. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
9. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
10. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
11. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
12. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Источник: https://bannye-pechi.postroivsesam.info/novosti/osobennosti-izgotovleniya-pechi-dlya-bani-iz-gazovogo-ballona-raznoobrazie-konstrukciy

Печь для бани из старого котла. Банные печи своими руками: изготавливаем из металла по чертежам

Для полноценного обустройства парной владелец должен выбрать качественную и эффективную банную печь. Благо, на современном рынке представлен огромный выбор таких агрегатов. Однако не у каждого владельца бани есть возможность или желание платить неизвестно кому деньги за то, что можно сделать самостоятельно.

Банные печи своими руками

Вашему вниманию предлагаются инструкции по изготовлению нескольких разных металлических печей. Одни из них собираются в буквальном смысле из подручных материалов, для сборки других нужно приложить более существенные усилия. Изучите доступные варианты, выберите подходящую вам конструкцию печи и приступайте к работе.

Банные печи своими руками

Требования к банной печи

При грамотном подходе к работе самодельная банная печь ни в чем не будет уступать своему аналогу заводского производства.

Печи для бани дровяные

При выборе типа печи нужно учитывать ключевые особенности самой бани . Однако, вне зависимости от выбранного типа варианта конструкции, банная печь должна соответствовать нескольким основным требованиям, актуальным для любых агрегатов подобного типа.

Банные печи своими руками

Среди наиболее важных требований нужно отметить следующие моменты:

• наличие необходимой тепловой мощности и возможности для ее регулирования;
• наличие парогенератора и аккумулятора тепла в конструкции. Эти приспособления позволят менять влажностный и температурный режимы, что сделает посещение парилки максимально комфортным;
• отсутствие (на практике – практически полное отсутствие) поверхностей, нагревающихся до температуры выше 150 градусов;
• наличие возможности регулирования конвекции.

В дополнение к перечисленным моментам, к каждой банной печи выдвигаются индивидуальные требования в отношении габаритов топки, показателей пожаробезопасности и пр.

Банные печи из чугуна

Печи для бани

Печь в бане

Печь в бане

Компактная печь для бани

Компактная печь для бани

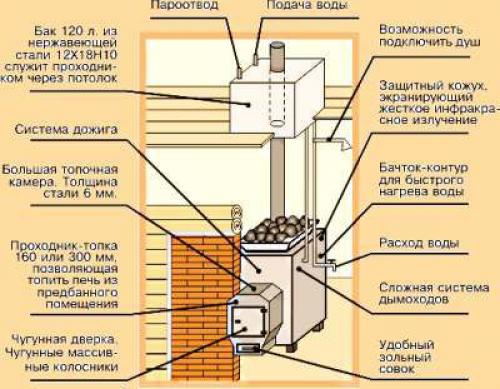

Конструкция печи

Цены на банные печи Sawo

Банные печи Sawo

Первый вариант

Главное преимущество этого варианта – отсутствие необходимости приобретения дорогостоящих материалов и предельная простота сборки.

Основными конструктивными элементами такой печи являются:

• корпус из металла;
• стенка из кирпича;
• дымоотводящая труба;
• водяной бак;
• топливник;
• решетка из чугуна;
• камни.

В нижней части агрегата оборудуется топка, в верхней — устанавливается водяной бак.

Компактная печь для бани

Первый шаг. Сварите корпус печи из листового металла. Рекомендованная толщина материала – от 0,5 см.

Оптимальные габариты такой печи – 700х700х1600 мм. При необходимости изменения размеров, пересчитывайте их с сохранением пропорций.

Второй шаг. Выложите топку печи огнеупорным кирпичом . Элементы кладки устанавливайте на ребро.

Третий шаг. Обложите каменку кирпичом.

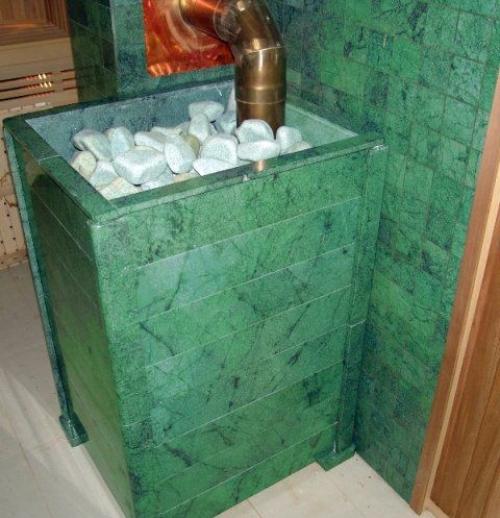

Как обложить металлическую печь

Четвертый шаг. Уложите на стенки каменки основание для камней. В качестве основания можно использовать уголки, швеллеры и другие сортопрокатные изделия.

Укладывайте элементы основания так, чтобы в зазоры между ними могли нормально выходить образующиеся газы.

Пятый шаг. Сделайте боковую дверцу. Через нее вы будете лить воду на камни для создания пара.

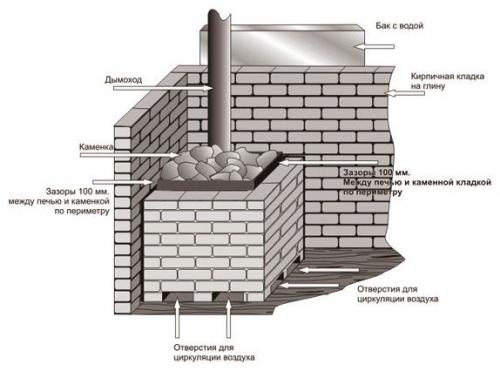

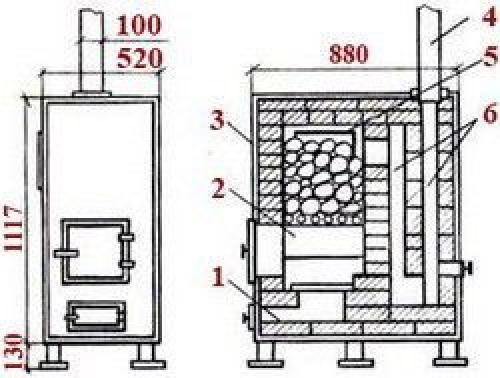

Схема обкладки железной печи кирпичом

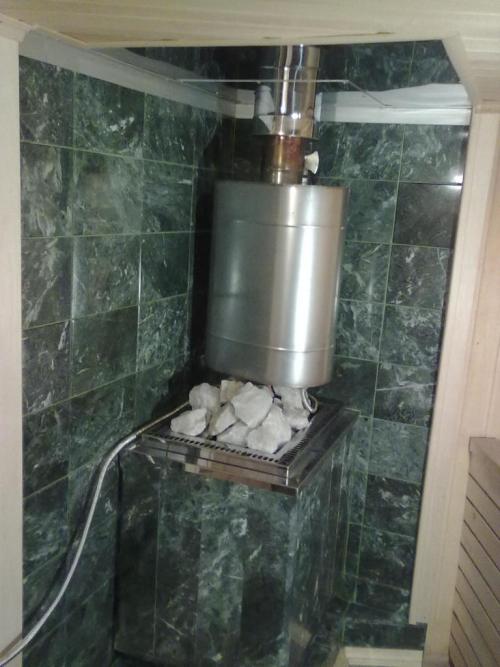

Шестой шаг. Сделайте бак для воды требуемого объема. Наиболее распространенный объем – 30 л. Оснастите бак съемной крышкой и зафиксируйте его над каменкой.

Седьмой шаг. Установите дымоотводящую трубу , пропустив ее через водяной бак. Вода в баке будет нагреваться теплом дымовой трубы.

Для повышения эффективности печи, можете обложить ее кирпичом.

Второй вариант

Конструкция печи

Такая печь нагревается в кратчайшее время при минимальном потреблении топлива.

В состав печи входят следующие элементы:

• металлический корпус;
• дымоход;

Порядок сборки практически не отличается от рассмотренного ранее. Вы свариваете корпус из металлического листа, устанавливаете боковую дверцу, монтируете дымоход и выполняете внутреннюю облицовку основных конструктивных элементов кирпичом. Стенки печи обкладывайте в полкирпича.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pech-iz-gazovyh-ballonov-dlya-bani-uluchshaem-teplootdachu

Банная печь из трубы горизонтальная своими руками. Чертежи и изготовление печи для бани из трубы своими руками: самодельные варианты

Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.

Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии , и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Принцип работы

Обычный костер не обеспечивает рациональное использование топливных ресурсов. Значительная часть энергии бесполезно улетучивается в окружающее пространство. Отсутствует конвекционные процессы, накопители тепла. Невозможна точная регулировка процесса горения. Доступ кислорода ничем не ограничен.

С применением дымовой трубы и закрытой рабочей зоны отмеченные недостатки устраняются. Однако реактивная печь отличается более высокой эффективностью по сравнению с типовой «буржуйкой». Главное отличие – дымовая труба, размещенная внутри основной конструкции. Увеличение пути выхода газов сопровождается постепенным снижением температуры на разных участках (пример, значения приведены в C°):

• центральная шахта (райзер): 700-1100;
• промежуток между стенками: 250-380;
• участок под лежанкой: 30-90.

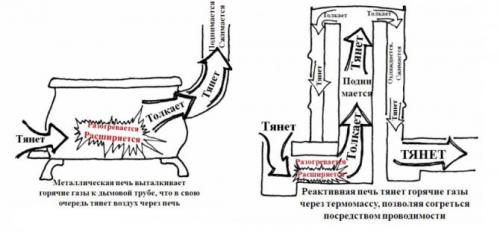

Улучшенная тяга в конструкции реактивной печи
