Как установить в бане печь. Расположение печи в бане

Как установить в бане печь. Расположение печи в бане

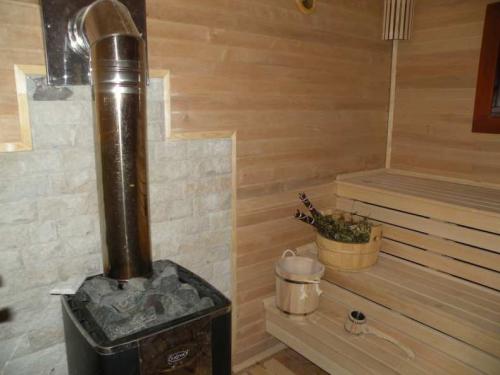

Разумеется, нельзя установить нагревательный элемент там, где вздумается. Его расположение должно быть четко выверенным и соответствовать определенным стандартам. Для этого вам важно учитывать тип устройства, в каком месте расположены инженерные коммуникации.

Более того, вам нужно сделать правильные расчеты того, на каком расстоянии от стен и от полок должна находиться ваша печь. В первом случае — чтобы стены от сильного перегревания не воспламенились, и во втором случае — чтобы добавляя воду на разогретые элементы — брызги воды случайно вас не ошпарили.

Согласно своду строительных норм и правил между печью и стеной, независимо от природы ее покрытия (воспламеняемого или нет) должна выдерживаться дистанция не менее 38 см.

Так как очень редко где можно встретить баню, стены которой выполнены из кирпича. Чаще всего их делают либо полностью деревянными, либо бетон обшивается вагонкой, которая склонна к горению.

В случае, если стены изготовлены полностью из дерева, требования несколько иные:

1. Если раскаленные стенки агрегата не защищены специальными экранами, дистанция должна составлять не меньше 50 см.
2. Обязательно делайте стенку для вывода топлива из материалов устойчивых к воспламенению.
3. Толщина стенки из негорючих материалов должна быть около 13-15 см.
4. Если на потолке не находится огнеупорная защита, то расстояние между ним и наивысшей точкой печи должно составлять 120 см минимум.
5. При наличии огнеупорного покрытия на потолочной поверхности данное расстояние можно сократить до 80 см.
6. Дверца топки должна быть расположена на отдалении не менее 120 см от противоположной стенки.

Вам стоит принять во внимание также местонахождение теплообменников, баков для воды и трубопроводов. Они должны быть в свободном доступе, если вдруг понадобится провести ремонтные работы.

А вот то, чего точно не стоит делать, так это располагать нагревательные устройства в нишах. Крайне не желательно также доводить стенки вашего устройства до перегревания.

Главное, чтобы мощность устройства вписывалась в соотношение с габаритами самой парилки. Для того чтобы детальнее узнать об этих нормах, прочитайте инструкцию по установке, которая прилагается к агрегату при покупке.

Установка металлической печи в бане. Монтаж металлической печи в бане своими руками: Пошагово- Обзор +Видео

Металлические печи для дома и бани приобретают все большую популярность в силу своей относительно низкой цены и возможности установки своими руками.

В этой статье мы расскажем основные правила установки металлической печи в бане, ведь от этого в дальнейшем будут зависеть ваши комфорт и безопасность. К установке металлической банной печи нужно готовиться еще на стадии закладки фундамента. Разберем последовательно все этапы подготовки.

Для начала нужно выбрать место установки печи из металла в доме (бане). Где именно будет находиться будущая печь: в углу или у одной из стен? Куда выйдет топка — в парилку или, к примеру, предбанник? Какое будет расстояние между печью и соседними стенами? Где пройдет дымоход?

Чтобы ответить на все эти вопросы, стоит прибегнуть к нормам пожарной безопасности.

Общие сведения о печи

Расстояние до стены

Во-первых, выясним, каким должно быть расстояние до стены. В деревянной бане оптимальным будет расстояние в полметра до. Но разве часто можно встретить такие объемные парилки? Можно также облицевать стену металлической панелью или выложить кирпичную стену, чтобы сократить промежуток между стеной и печью. Если учитывать тот факт, что топочный тоннель располагается, как правило, между 20 и 30 см, печь не может намного удалиться от стены. Если убрать толщину стены, то расстояние, которое останется — это максимальная разница между стеной и печью.

Совет! Выбирая место установки печи, помните о расположении балок, чтобы не пришлось изгибать. Оно не должно быть слишком маленьким (к примеру, 90 см)

Касательно топки: лучше предпочесть выносную, так в парилке останется больше кислорода, а тепло частично перейдет в предбанник.

Важно! Независимо от расположения топки, свободное пространство перед ней должно быть более 1,5 метров, а на полу необходимо класть притопочный лист для защиты от выпадающих искр и угольков.

Вентиляционная система

В отношении вентиляционной системы: приточку выводите вблизи поддувала, чтобы в топке был уличный воздух, насыщенный кислородом. И помните, что вентиляция делается в начале строительства и переделать ее довольно трудно, поэтому обдумывайте все еще на стадии проекта.

Фундамент

Выбор фундамента перед установкой металлической печи  в деревянной бане

Вы нигде не увидите, что металлическая печь установлена просто на пол. Все потому, что печь тяжелая и на полу со временем просядет. Неровность установки печи может привести к трещинам. Поэтому так важно устанавливать печь не на голое основание, а, например, на кирпичное.

Чтобы точно знать необходимость установки полноценного основания, заранее сделайте просчет общей массы печи. Если общий вес банной печи окажется менее 700 кг, нужда в фундаменте отпадет сама собой, и потребуется возводить основание из кирпича. Если все было продумано еще на стадии проектирования, то есть возможность уложить основание между нижними балками под полом. Но иногда требуется переделать в старой бане фундамент под новую печь. Тогда возникает необходимость вскрытия полов и проверки их надежности.

Монтаж на деревянный пол

Варианты

Есть три варианта решения по установке жаропрочного основания:

• металлический лист;
• кирпич;
• натуральный или искусственный камень;
• керамическая или керамогранитная плитка. Минимальный размер защиты должен быть — 40 см.

Подготовка стен

Как уже было сказано, легче отделать стены огнеупорами, чем отнимать у парилки полезное пространство.  Самый экономный, но не лучший вариант – это прибить лист металла к стене на бруски.

В целом, у нас есть следующие варианты:

• закрепить лист огнеупора на стену;
• отштукатурить ее (слой лучше делать более 2,5 см);
• сделать кожух из кирпича для печи;
• выложить кирпичом вместо деревянной стены.

Зачастую можно увидеть на стене и огнеупор, и кожух одновременно. Что касается первого, то можно прибегнуть к минериту — это лист цемента с наполнителями, армированный волокнами.

Если печь располагается вплотную к стене, то потребуются двухслойный минерит с воздушной прослойкой между этими слоями из керамических втулок по 3 см. Это выглядит примерно так: деревянная стена — первый слой минерита — втулки — второй слой минерита.

Когда пространство позволяет, можно обойтись одним слоем, но для его крепления к деревянной стене также используются втулки.

Важно знать! Если баня из сруба новая, нельзя жестко закреплять огнеупор. С годами дом усядет и это может привести к разрыву огнеупора. Рекомендуем сделать пазы для скольжения крепления.

Сверху минерита иногда кладут термостойкую плитку или зеркальную нержавейку. Последняя отлично отражает тепло, но нагревается сама, поэтому ее крепят на любой огнеупор —, керамоволокно, суперизол и др.

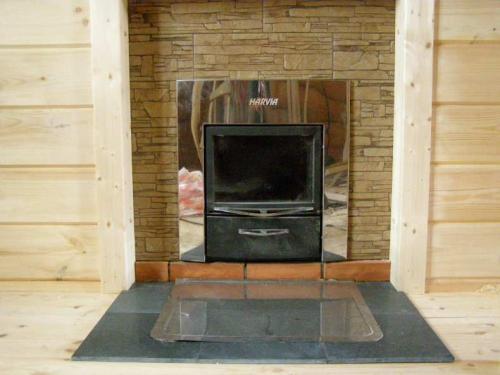

Те, кто вывел топку в предбанник, либо ставят стену из кирпича, либо после вырезают часть бруса. В кирпиче оставляют место с запасом для топочного тоннеля, куда впоследствии укладывается теплоизолятор, к примеру, минвата. Его используют и в местах соединения кирпича с деревянной стеной. Если нет желания заменить всю стену, сделайте портал — минимум метр в ширину.

На каком уровне от пола ставить печь в бане. Фундамент

Гораздо легче сделать фундамент под печь на этапе строительства здания. Если же баня уже готова, то для него в деревянном полу проделывают подходящее по размеру отверстие. Без основания можно обойтись если только цокольное перекрытие у вас и так сделано из бетона.

Во всех случаях порядок работ выглядит одинаково:

В нужном месте выкапывается яма. Если отопительный прибор у вас металлический, то хватит и глубины в 0,4 метра. Для сложенной из кирпича конструкции норма – 80 см. Площадь фундамента делается на 10 сантиметров больше габаритов печи.

Далее:

• дно трамбуют;
• насыпают подушку из щебенки толщиной в 150 мм;
• монтируют опалубку;
• укладывают внутрь стальные арматурные прутья;
• заливают раствор.

Помните, нельзя фундамент печки соединять с основанием бани – это, скорее всего, приведет к нежелательным деформациям последнего.

Когда бетон полностью застынет, сверху на него укладывают лист огнеупорной минеральной прессованной ваты, а потом еще и стальную пластину, толщина которой составляет не менее 3-х миллиметров. Ее верхний край лучше установить вровень с имеющимся полом. Края этих

материалов должны выходить за пределы печи не меньше чем на 30 мм. Место стыка герметизируют.

Саму по себе печь необходимо размещать в бане с соблюдением правильных расстояний. Так дверка топки располагается по отношению к противоположной стене на дистанции не менее полутора метров. Сам прибор устанавливают так, чтобы он не касался деревянной облицовки. Зазор до стен парилки составляет 0,5 метра.

Фасад, выходящий в предбанник, изготавливают из кирпича. Из этого же материала делают защитные стенки вокруг печи в парной – это не даст обжечься находящимся там людям.

Чтобы вывести топку, необходимо правильно вырезать в простенке отверстие. Оно делается по размеру большим (примерно на 20 или 30 сантиметров).

Поставьте прибор на предназначенное для него место, дабы убедиться, что отверстие для дымохода и топки прорезаны правильно. Если возникнет необходимость, откорректируйте их.

Источник: https://bani-iz-brusa.postroivsesam.info/stati/kak-raspolozhit-pech-v-bane-s-otdelnoy-parnoy-proekt-i-raschet

Установка печи в бане через стену. Чертеж банной печи с топкой из предбанника

Стандартный вариант установки стальной коробки печи внутри готовой банной постройки приведен на упрощенной схеме ниже.

Это типовое решение для монтажа в помещении бани стальной печки с внутренним дымоходом- сэндвичем. Для чугунной печи требования по безопасности примерно в 1,5-1,8 раза жестче, то есть расстояния пожаробезопасности должны быть больше.

Причина проста – теплопроводность чугуна СЧ10, СЧ15 составляет 59-60 Вт/моС, для хромистой стали этот показатель равен 27-28 Вт/моС. Это означает, что тепловой поток через чугунные стенки топки печикак минимум в 1,5 раза выше. Поэтому изолировать деревянные детали стен бани от раскаленного чугуна нужно более качественно. Как минимум, использовать вермикулитовый или базальтовый картон, минволокно и листы нержавейки.

На что нужно обратить внимание

Первое и наиболее важное требование, предъявляемое к процедуре монтажа банной печи с выносной топкой, связано с соблюдением безопасных расстояний. Во–первых, расстояние от наружного кожуха печи до ближайших деревянных конструкций должно быть не менее 250 мм.

Во-вторых, печка и стальной канал топки не должны контактировать с любым материалом. Мало того, кирпичный экран выкладывается так, чтобы оставались воздушные промежутки между металлическими деталями печи с кирпичом, стальными деталями термостойкой облицовки, и даже между кирпичным основанием и днищем печи должен оставаться зазор.

Особое внимание обращаем на наличие зазора между кирпичом проема в стене и корпусом канала топки, промежуток должен быть не менее 10 мм.

В противном случае стальной корпус, дымоход или короб топки из расширения при сильном нагреве может деформироваться вплоть до разрыва сварочных швов.

Важно! Кирпичное основание под установку печи в бане выкладывается только на печном кладочном растворе, никакого цемента или глины непонятного состава.

Слишком жирная глина может стать причиной «ухода» вперед передней части печки, канал и портал топки или деформируются,или получат отрицательный наклон. Тощая глинистая смесь может растрескаться и высыпаться. Если нет возможности купить качественную смесь, то можно использовать замес из цемента и жирной глины в пропорции 1:1.

Установка печи в бане на бетонный пол. Оборудование фундамента

Варианты подготовки пола перед установкой печи зависят от материала, из которого он изготовлен и массы металлической конструкции. Наличие бетонной поверхности освобождает от необходимости обязательного укрепления.

Совет! Для удобства уборки в бане бетонный пол перед установкой печи оформляют керамической плиткой, керамогранитом или кирпичом.

Работа с деревянным полом зависит от тяжести металлической печи. Если общая масса конструкции не достигает 700 кг, достаточно побеспокоиться о монтаже негорючего основания. Превышение допустимого предела заставляет заняться установкой в бане отдельного фундамента. Для расчета общей массы металлической конструкции берут во внимание:

• вес печи;
• объем камней;
• емкость для воды с учетом ее заполнения;
• вес дымохода;
• массу защитного экрана из кирпичей вокруг отопительного прибора.

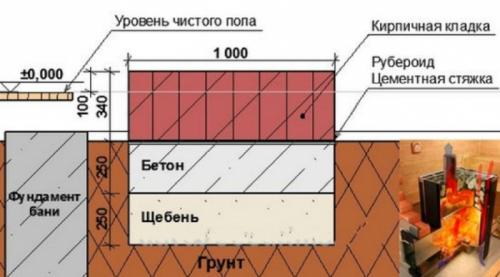

В большинстве случаев обустройство дополнительного фундамента в бане является неизбежным процессом. Ключевые моменты работы:

• Размеры фундамента превышают габариты металлической печи или защитного экрана на 15-20 см.
• Глубина бетонного основания соответствует глубине основного фундамента бани.
• При установке печи рядом с несущей стеной, фундамент делают несвязным, избегая точек соприкосновения с базовой основой. Это обеспечивает независимую усадку бани и металлической конструкции.
• Высота фундамента не достигает уровня чистового пола на 20 см, свободное пространство заполняется двумя рядами кирпичей.

Основные этапы технологического процесса:

• подготовка котлована;
• установка опалубки;
• укладка армирующей сетки;
• заливка бетонного раствора;
• отстоявшийся бетон покрывают двойным слоем гидроизоляции;
• сверху кладут кирпичи в два ряда.

При подготовке раствора пользуются стандартными пропорциями – на 1 часть цемента берется 3 части песка.
