Несмотря на то, что сэндвич трубы имеют слой изоляционного материала, при прохождении через деревянные стены/потолок необходимо делать специальные проходы, которые будут дополнительно изолировать разогретую трубу от пожароопасных элементов. Все дело в том, что температура возгорания древесины 300^оС, а при горении температура в топке может достигать 800-1000^оС. Такой температуры воздух легко разогревает металлические трубы до критических для древесины температур. По этой причине, специальные проходы обязательны.

Внешний вид проходного узла для сэндвич-труб

У производителей элемент перехода через деревянную стену/потолок/кровлю называется «проходной патрубок». Чаще всего он из металла, но есть варианты из минерита.

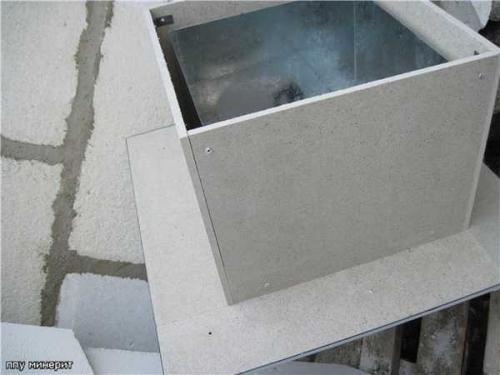

Проходной узел из минерита

Можно сделать этот узел самостоятельно, но нужно знать, что расстояние от трубы до ближайшей пожароопасной части не должно быть меньше 13 см. Если вы хотите перестраховаться, то делайте этот зазор еще больше. Внутреннее пространство переходника заполняется песком/керамзитом/минеральной ватой на ваш выбор. Наиболее популярный и дешевый наполнитель – песок. Потому в народе это узел называют еще «песочницей». Но песок или керамзит можно насыпать только в том случае, если проходной узел устанавливается на потолке.

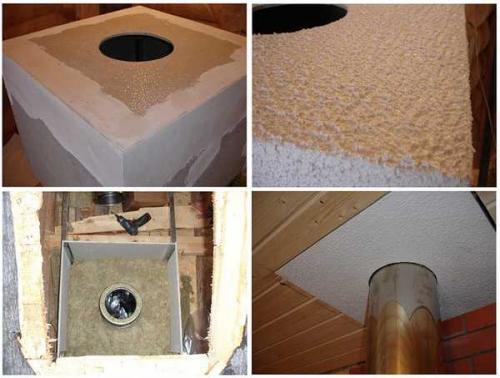

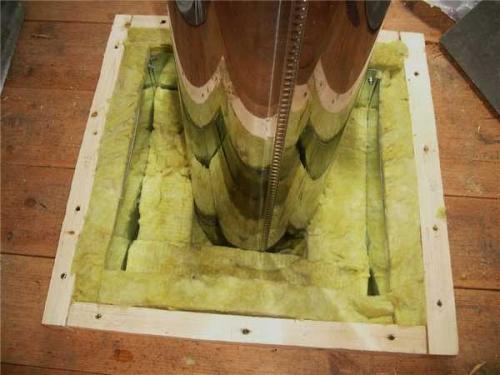

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

При установке проходного узла в стену (часто из парилки трубу выводят в предбанник, а уже оттуда вверх,  через потолок и кровлю) выход практически единственный – заполнить короб минеральной ватой, но только базальтовой а не стекловатой – у них разная переносимость высоких температур. Да и при покупке базальтовой ваты выбирайте те марки, которые переносят температуры до 1000^оС.

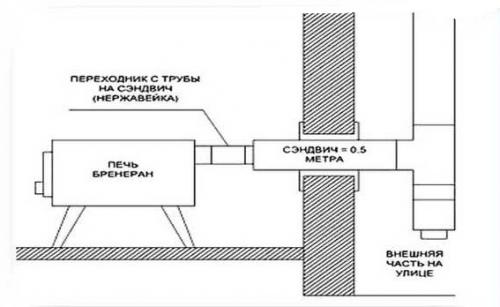

Схема организации дымохода из парилки на улицу через стену

Если вы хотите перестраховаться (в пожарной безопасности это совсем не лишнее) между переходным узлом и деревянными конструкциями также можно проложить слой теплоизолирующего негорючего материала. Некоторые мастера настоятельно рекомендуют не пренебрегать этим дополнительным слоем теплоизоляции – расход и затраты невелики, а иногда такие меры спасают положение.

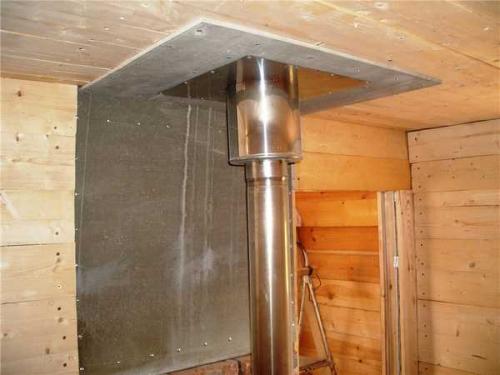

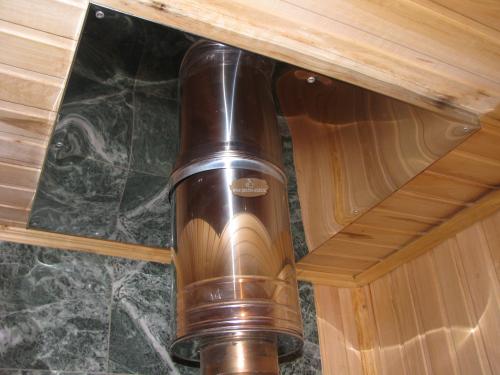

Так выглядит готовый проход трубы через потолок бани

После того как проходной узел подготовлен, нужно определить место, где труба будет врезаться в потолок. Можно поставить трубу на печь, проверить ее вертикальность (обязательное условие нормальной работы дымохода), отметить место входа трубы, разметить отверстие по габаритам проходного узла. Затем вырезать кусок потолка (стены) и можно приступать к монтажу дымохода и сэндвич трубы с проходным узлом.

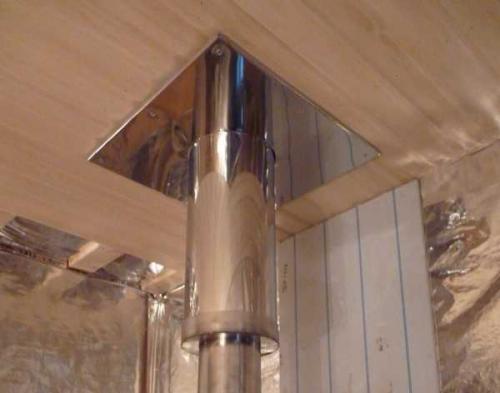

Так выглядит готовый проход трубы через потолок бани

Монтаж сэндвич трубы в бане начинают от печки, т.е. снизу вверх. Трубы, тройники, колена скрепляют, используя хомутики. Для обеспечения герметичности швов используя герметики (их рабочая температура должна быть не менее 1000^оС). Все тройники и разветвители крепятся к кронштейнам, прямые участки трубы также фиксируются на кронштейнах не реже, чем каждые 200см.

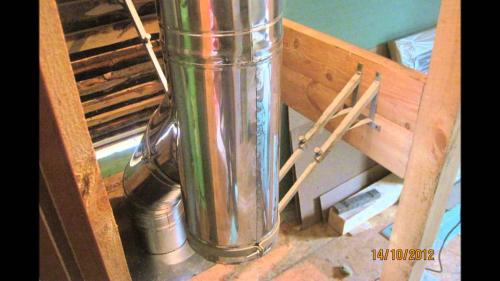

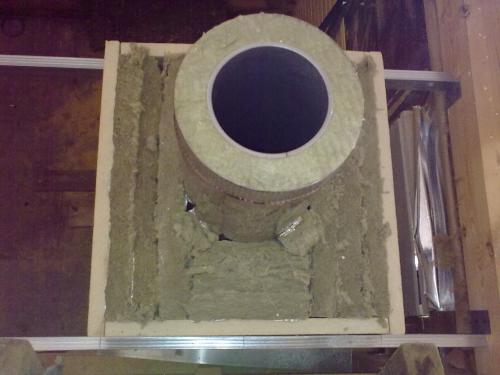

Проходное устройство через потолок — вид счердака

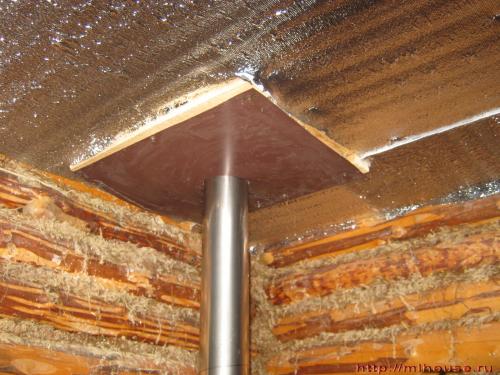

В месте, где проходной узел входит в потолок, часто образуются щели. Для маскировки этого недостатка и повышения уровня пожаробезопасности, используют металлический лист (нержавейку), под который (между листом металла и потолком) также прокладывают слой теплоизолятора.

Проход трубы через крышу в бане. Устанавливаем дымоход

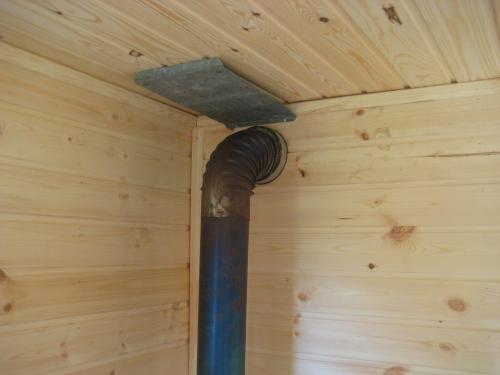

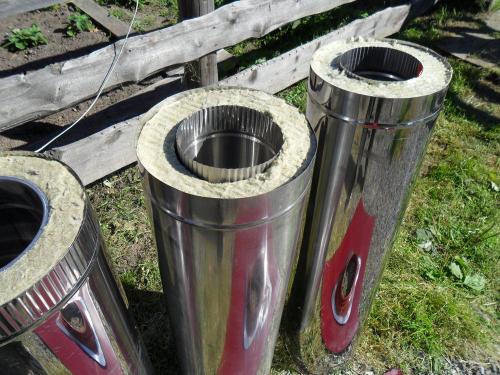

К этому времени пора бы уже определиться с типом дымохода. На сегодняшний день чаще всего используются так называемые сэндвич-дымоходы .

Такое название они получили из-за конструкции: несколько листов металла сворачиваются в трубу, а между ними прокладывается огнеупорный материал. Их популярность легко объяснима:

• очень простой монтаж;
• высокая пожаростойкость;
• вполне доступная стоимость.

Да и установка такого дымохода не вызывает особых затруднений даже у неподготовленных людей.

1. фиксируем на крыше специальный узел для оптимальной фиксации трубы;
2. вставляем ее в отверстие;
3. засыпаем керамзитом все пустоты;
4. можно поместить саму трубу в короб, который будет защищать ее и придаст вашему дымоходу интересный внешний вид.

Обязательно следует обернуть трубы в лист асбеста. Правда, перед этим его нужно сперва подготовить:

• основательно смочить в воде для смягчения — так можно свести к нулю риск появления трещин;
• обернуть проволокой — это делается для надежной фиксации листа.

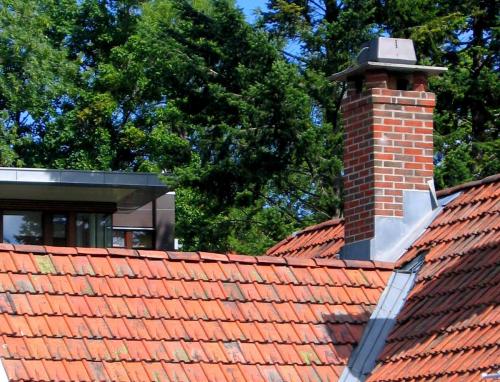

Для того, чтобы правильно вывести трубу через потолок и крышу, можно соорудить и кирпичный дымоход . Эта конструкция будет куда надежнее рассмотренного выше варианта, но и затраты на нее — гораздо выше. Поэтому использование такого дымохода в бане оправдано только в случае больших помещений.

Проход трубы с кирпичным дымоходом осуществляется аналогично предыдущему варианту. С одним только отличием: короб нуждается в очень серьезной изоляции. Поэтому он сперва обшивается фольгой, и только после того, как внутренний элемент надежно зафиксирован на печи, устанавливается второе звено, а свободное пространство засыпается керамзитом.

Не забудьте нанести на трубу краску с эффектом термоизоляции — это поможет избежать коррозии.
