Теплообменник для банной печи своими руками. Для чего нужен теплообменник?
Теплообменник для банной печи своими руками. Для чего нужен теплообменник?
Подавляющее большинство сооружаемых в банях печей нельзя назвать экономичными . И причина такой расточительности связана с требованиями, которым они должны удовлетворять:
- Банная печь должна достаточно быстро нагревать парную до высокой температуры;
- Каменка должна иметь компактные размеры;
- Для любой бани печь – обязательный элемент;
- Сооружаемая в бане печь рассчитана на периодическую эксплуатацию.
Учитывая все эти требования, становится понятно, что банные печи должны иметь такую конструкцию, чтобы за минимальное время разогревать топку до высокой температуры и поддерживать ее в течение заданного временного промежутка. Но во время работы каменки довольно большое количество тепловой энергии уходит впустую через дымоходную трубу. Однако при правильной организации системы обогрева можно сделать так, что эта энергия может использоваться для подогрева воды для помывки или отопления смежных с парилкой помещений.
Все вышесказанное не относится к кирпичным колпаковым печам Кузнецова, которые очень популярны у наших соотечественников. Они имеют очень продуманную конструкцию, благодаря которой демонстрируют очень экономичный режим работы. В результате такая печь на протяжении многих часов может поддерживать тепло в парной и одновременно с этим использоваться для отопления соседних комнат . При желании можно найти специальные разновидности банных печей, оборудованные водяным теплообменником.
Добиться большей экономии от банной печи можно, если начать использовать выделяемое в процессе сжигания топлива тепло. Такую возможность предлагают современные печи со встроенным змеевиком. Если же у вас в бане уже работает отопитель без водяного контура, то вам нужно только установить самодельный или заводской теплообменник. В этом случае можно будет сэкономить на покупке бойлера и не оплачивать крупные счета за израсходованную электроэнергию.
Банная печь с теплообменником для отопления. Принцип работы

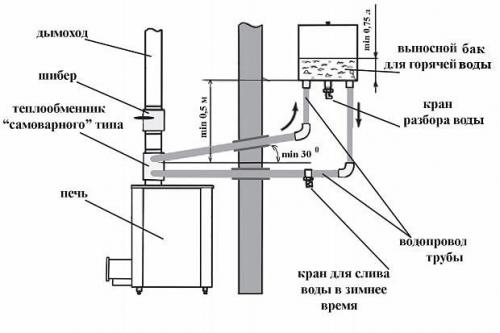

Схема работы теплообменного аппарата была следующей. Внутри печи, обычно в топку или на выходной патрубок, устанавливается теплообменный контур. Чаще всего это медная или стальная трубка длиной 6-7 м или емкость из нержавейки.Для компактности труба может выполняться в виде змеевика, набора регистров или плоской спирали.
Вода поступает внутрь трубы из внешнего бака, обычно самотёком или под небольшим напором водяной башни. Скорость потока невелика, поэтому жидкость успевает прогреться до относительно высокой температуры в 90оС.
Важно! Температуру и интенсивность нагрева можно легко регулировать с помощью крана, установленного на входе или на выходе из печи. Поэтому теплообменник, встроенный в банную печь, одинаково эффективно греет воду, как зимой, так и в летний период.
Гибкость и эффективность теплообменного аппарата привела к тому, что банная печь с вмонтированным теплообменником превратилась в основной источник горячей воды загородного или дачного отдыха. Мало того, в зимнее время печь с теплообменником может использоваться для отопления помещения.
Понятно, что в этом случае размеры топки и теплообменного контура должны быть минимум вдвое больше и изготавливаться из жаростойких материалов. Существуют также ограничения и по используемому топливу. В данном случае речь идет о теплообменнике для дровяной печи. Даже торфяной брикет, не говоря уже об угольном топливе, для рассматриваемых типов печей не используется.
Теплообменник в кирпичную печь. Электрические и жидкотопливные
Самым эффективным считается электрическое отопление . Только оно может обеспечивать КПД 99%. К тому же для него не требуются вентиляция и дымоходы, обслуживание как таковое не предусмотрено, разве что есть необходимость чистить устройство раз в 2-3 года.
Монтаж, как и стоимость самого оборудования, отличается дешевизной. Конечно, все эти свойства электрокотла делают его привлекательным в глазах покупателя, но стоит он всё же недёшево. Финансовые затраты обусловлены необходимостью платить за электричество. Можно устанавливать многотарифный счетчик, хотя и это не позволит обойти по функциональным характеристикам дровяной теплогенератор.
Жидкотопливные котлы работают на дизельном топливе и отработанном масле. Этот тип отопления считается самым грязным. После посещения котельной непременно придется отмывать руки от солярки. Также от одежды будет исходить соответствующий запах. Один раз в год понадобится чистка агрегата. Это отдельное событие, после которого придётся отмывать сажу чуть ли не со всего тела. Не самым выгодным решением является применение солярки. Стоимость ее может перечеркнуть все очевидные плюсы. Отработанное масло сейчас поднялось в цене и может быть выгодно только тем, у кого есть дешевый его источник.
В современных отопительных котлах присутствует много важных элементов. Среди них — теплообменник для кирпичной печи со сваренными пластинами. Именно внутри него осуществляется передача тепла к носителю от генератора. Сегодня представлен большой ассортимент различных отопительных котлов, но это не мешает владельцам частных домовладений самостоятельно изготавливать подобные устройства.
Установка теплообменника в печь. Варианты изготовления теплообменников на дымовую трубу своими руками
Большое количество тепла, которое мы получаем от сгорания в печи жидкого или твердого топлива, попросту вылетает в дымоход. Некоторые предприимчивые люди уже задумались над такой проблемой. Поэтому при обогреве частных домов, дач, бань и оранжерей они начали пользоваться различными приспособлениями, позволяющими сохранить тепло, и таким способом экономят свои расходы.
Подобно им другие умельцы местом установки теплообменника выбирают не стену или печь, а дымовую трубу. Так, без снижения технических параметров отопительного устройства теплоотдача довольно простого и компактного агрегата повышается в три раза. В то же время важно обеспечить возможность очистки дымохода и хорошую тягу в нем.
Разновидности
На сегодняшний день существует множество вариантов конструкций теплообменников на трубу дымохода. Однако наиболее популярными считаются следующие модели:
- воздушный агрегат;
- устройство в виде змеевика;
- аппарат, оснащенный емкостью для воды;
- теплообменник из гофры.
Каждый умелец из народа, стремясь создать для своих нужд полезное устройство, вносил некоторые личные идеи, способствующие его совершенствованию. Для реализации задуманного использовались следующие комплектующие элементы:
- радиаторы от системы охлаждения автомобилей;
- разнообразные змеевики;
- металлические резервуары;
- коллекторы;
- регистры отопления;
- радиатор системы обогрева жилища.
Предлагаем ознакомиться с популярными моделями подобных аппаратов, подходящих для самостоятельного изготовления.
Воздушный теплообменник
Это устройство, передающее тепло от дымового канала в окружающее пространство, изготавливается в виде металлической конструкции с вмонтированными в нее входными и выходными патрубками.
Принцип действия этого вида теплообменника подобен работе простейшего конвектора.
Через входные отрезки металлопрокатного изделия, подсоединенные к конструкции, воздушные массы поступают в аппарат и выводятся через отверстия в его верхней части, наполняя теплом пространство отапливаемого помещения. В связи с этим эффективность печи значительно повышается, а расход топлива снижается в два раза.
При наличии определенных навыков, а также болгарки и сварочного аппарата можно изготовить воздушный теплообменник на дымоход своими руками.
Набор материалов, необходимых для создания устройства:
- часть металлического листа толщиной 1 мм с равными сторонами размером 350 мм;
- отрезок трубы длиной до 2,5 м и сечением 1 ¼ дюйма (3,17 см);
- кусок металлопрокатного изделия сечением в 2 дюйма (5,08 см) и длиной 30 см;
- резервуар емкостью 20 л.
Итак, чтобы соорудить воздушный теплообменник своими руками, придерживайтесь пошаговой инструкции:
- На металлическом листе нужно начертить и вырезать два круга, диаметр которых должен быть равен аналогичному размеру торцевых частей подготовленного резервуара.
- По центру каждой из заготовок следует проделать отверстие, соответствующее диаметру трубы сечением 2 дюйма (5,08 см).
- Вокруг центрального проема на обеих деталях нужно равномерно отметить точки, на месте которых сделать отверстия под отрезки трубы сечением 1 ¼ дюйма (3,17 см).
- Часть металлопрокатной конструкции с указанными параметрами следует разделить с помощью болгарки. Должно получиться 8 трубок, равных по длине (по 30 см каждая).
- Проводятся сварочные работы: к центральному отверстию крепится кусок трубы сечением 2 дюйма (5,08 см) и длиной 30 см, а к боковым – 8 равных отрезков такой же длины и сечением 1 ¼ дюйма (3,17 см).
