Съемник тепла или как обогреть дымоходом второй этаж дачи. Кирпичная печь
Обычная русская печь обычно имеет весьма внушительные габариты. Она занимает до трети площади дома и вполне в силах отапливать несколько комнат. Понятное дело, однако, что двухэтажные отопительные печи — это несколько более сложные конструкции.
В общем-то, каких-то стандартов в области конструирования кирпичных печей почти нет. Конкретная реализации зависит от размеров помещения, расположения печи, фантазии печника или, как вариант, найденной в интернете порядовки придуманного кем-то другим готового решения.
Типичная отопительная печь на два этажа — это расположенный внизу топливник и колпак или канальный дымоход, делающий несколько витков на втором этаже.
Варианты исполнения могут быть разнообразными. К примеру, достаточно положить на топливник чугунную плиту, проложив под нее для изоляции помещения от продуктов сгорания асбестовый шнур — и получится отопительно-варочная печь на два этажа.
Печь может стоять посреди комнаты или в углу; наконец, при желании можно даже организовать водяное отопление двухэтажного дома с естественной циркуляцией, просто поместив в топливник змеевик.
Достоинство:
В отсутствие газа печное отопление — самый дешевый способ обогрева. Кирпичная печь радует владельцев большой тепловой инерционностью: она обычно протапливается раз в сутки в течение 2-3 часов, остальное же время отдает накопленное тепло.
Недостатки:
Опять-таки потребуется запас топлива, который займет изрядное место во дворе.
Сложить печь так, чтобы через кладку не проступил конденсат, чтобы печь не растрескивалась и не дымила в помещение — это искусство, которое постепенно утрачивается.
Если вы не боитесь экспериментов — можете попробовать выполнить эту работу самостоятельно; но в отсутствие какого-то опыта лучше быть готовым к разнообразным сюрпризам.
Проход для дымохода. Особенности проведения сэндвич дымохода

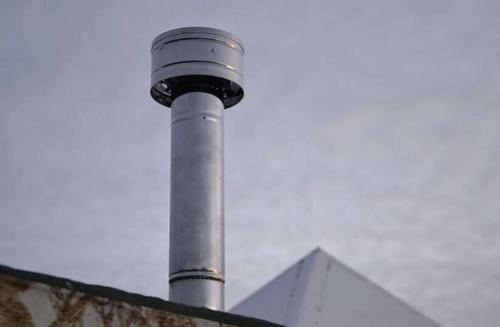

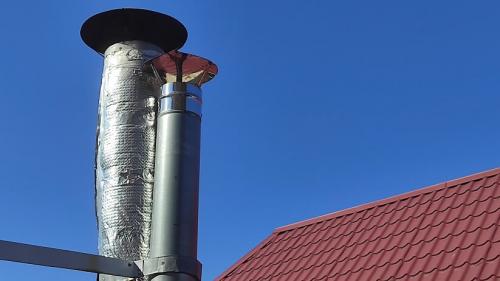

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.
Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.
Проход через металлочерепицу
Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:
Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.
Для установки фартука, в трубе надо сделать специальную штробу Источник experttrub.ru
Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
После установки галстука и внутреннего фартука укладывается металлочерепица.
Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.
Готовая печная труба, проведенная через металлочерепицу Источник tproekt.com
Установка дымохода через профнастил
Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.
Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.
Комплектующие для проведения круглых труб Источник metalsteel.com.pl
Проход через ондулин
Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.
Сэндвич дымоход - это разновидность круглых труб, которая состоит из двух труб разного диаметра, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали.
Сэндвич дымоход является очень востребованным, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.
Проход через кровлю сэндвич дымохода
Проход через кровлю сэндвич дымохода можно выполнить с помощью эластичного переходника. Однако, он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого - тоже нержавеющая сталь.
Металлический переходник не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.
Металлочерепица
Металлочерепица - это листы из стали, меди или алюминия, которые покрыты полимерным слоем. Она по виду напоминает натуральную черепицу, которая сложена ровными рядами.
Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали.
Профнастил
Профнастил - это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым.
На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства.
Профнастил часто используется как кровельный материал.
Проход дымохода через бетонное перекрытие. Проход дымохода через перекрытия
Проход дымохода через деревянное или бетонное перекрытие необходимо выполнять согласно установленным нормам, для обеспечения пожарной безопасности дома. Если перекрытие деревянное, то важно, чтобы изоляция была качественной, так как на этом участке горячая поверхность трубы расположена максимально близко к легковоспламеняющимся материалам. Из-за того, что система дымоотвода может сильно нагреваться, создавая угрозу при контакте с горючими поверхностями, во время прохождения через потолок, устанавливается узел прохода дымохода через перекрытие.
Что такое узел прохода стальной трубы через перекрытие?
Предназначение ППУ состоит в том, чтобы в нем пролегала труба, проходящая через потолок либо стену. По сути - это изоляционный короб с отверстием под трубу дымохода. Его главная задача – защита перекрытий от перегрева, ведь во время работы температура внешнего контура дымоотвода повышается, нагревая поверхности, находящиеся поблизости.
ППУ (потолочно-проходной узел) можно собрать самостоятельно либо купить готовую конструкцию. Во втором случае необходимо учитывать диаметр дымоотвода, а также положение потолочных/стеновых перекрытий и отопительного прибора.
Правила обустройства прохода дымохода через потолок
Основное правило, которого необходимо придерживаться при монтаже дымоходной системы, состоит в соблюдении безопасного расстояния между дымовой трубой и деревянным перекрытием. Согласно нормам, оно должно быть не менее 500 мм. Если труба проходит через участки, которые дополнительно защищены от случайного возгорания, то расстояние можно уменьшить до 380 мм.
Торцы, стропила, лаги и прочие участки перекрытия из дерева обычно защищают 5-миллиметровым асбестовым полотном и листами оцинкованной стали, которые не только предотвращают возгорание, но и равномерно распределяют и отражают тепло, обеспечивая дополнительный нагрев помещения.
Стыков труб в перекрытиях из горючих материалов быть не должно, они могут находиться над или под ним.
Проход дымохода через перекрытие: как сделать?
Перед тем как провести дымоход через перекрытие, необходимо убедиться, что вы знакомы со всеми нормами и правилами безопасности. Если сомневаетесь, лучше обратитесь к профессионалам. Монтаж осуществляется в несколько этапов:
Определяется размер прохода дымохода через перекрытие и вырезается отверстие нужного диаметра в нем.
При необходимости отверстие усиливается.
Устанавливается утеплитель для прохода дымохода через деревянное перекрытие. Он должен быть выполнен из негорючего материала.
Проводится установка стального каркаса, если предполагается его наличие.
Проводится монтаж прохода дымохода через деревянное перекрытие в ППУ.
Устанавливается дымоотвод через ППУ.
Компания «Феникс» - производитель систем дымоотвода из нержавеющей стали. Мы изготавливаем свою продукцию из популярных коррозионностойких аустенитных и ферритных марок стали (AISI 430, AISI 409, AISI 304, AISI 310, AISI 316, AISI 321, а также других спецсталей при необходимости). В качестве теплоизолятора используется базальтовое или более жаростойкие муллитокремнеземистое волокно. Мы можем провести монтаж дымохода, учитывая строительные нормы и правила пожарной безопасности. Консультации по телефону: 8-965-343-68-72.
Новые публикации
Общие дымоходы в многоквартирных домах
Установка систем автономного отопления в многоквартирных жилых домах требует особого внимания
читать подробнее
Пассивные и активные антиветровые устройства для дымоходов.
Проход через перекрытие для дымохода. Что по этому поводу говорят строительные нормы и правила (СНиП)
СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления. Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам.
В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.
При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.
Конструкция и расположение как самой печи, так и ее дымохода строго регламентируется действующими строительными нормами и правилами
Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:
Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.
По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин «от дыма». Итак, нормативный размер разделки составляет:
— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).
— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.
Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.
При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм). Участок кровли в месте прохода должен быть только из негорючего материала.

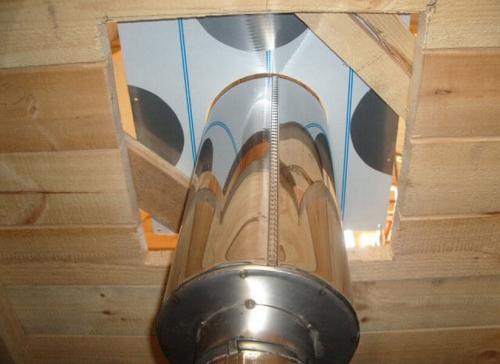

Проход дымохода через деревянное перекрытие. Вывод металлического дымохода через потолок p>Металлические конструкции для дымоотведения отличаются простотой монтажа. При этом важно учитывать ключевое свойство металла – высокую теплопроводность, вследствие чего нагрев трубы и контакт с древесиной может привести к возгоранию.
С учетом данного аспекта монтаж дымохода из стали через деревянное перекрытие осуществляется с обязательным устройством проходного короба, монтажом проходки или патрубка. Их устанавливают независимо от толщины нержавеющей стали – даже если вы выбрали AISI 430 толщиной 1 мм, все равно потребуется обустройство изоляции. Короб можно сделать самостоятельно или сразу приобрести готовый вариант. В первом случае рекомендуют правильно соблюсти строительные нормы и стандарты противопожарной безопасности:
толщина стального листа для защиты перекрытия от нагрева трубы не должна быть меньше 0,5 мм;
отверстие под дымоходную трубу в листе вырезается на 0,5 мм больше, чтобы труба свободно проходила, но не было большого зазора;
расстояние между металлической трубой и перекрытием не должно быть меньше 25 см;
внутреннее пространство заполняется минеральной ватой или иными негорючими материалами.
Оптимальный вариант – приобрести в специализированном магазине готовый проходной узел. В этом случае достаточно только учитывать диаметр монтируемой трубы. Все размеры короба будут соответствовать требованиям пожарной безопасности. В некоторых комплектах сборных конструкций такие проходные узлы поставляются сразу.
В ряде случаев металлические дымоходные трубы объединяют с кирпичной кладкой по принципу гильзования. Такой способ позволяет решить сразу несколько задач:
снижает образование сажи за счет сглаживания стенок;
устраняет завихрения в прямоугольном сечении и улучшает тягу;
повышает безопасность эксплуатации за счет дополнительной защиты.
Также подобная труба лучше смотрится в дизайне с кирпичной печью или камином. На пересечении с потолком делается обычная распушка с требованиями под кирпичную кладку.

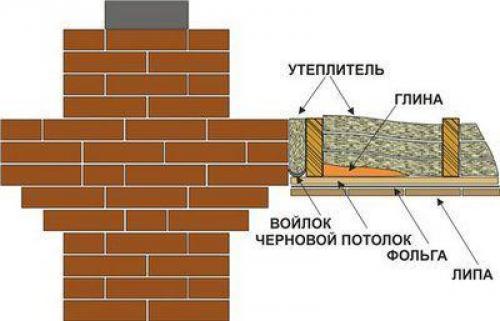

Проход кирпичного дымохода через деревянное перекрытие. Кирпичные трубы
Более трудоемкая работа ждет тех, кто устраивает трубу из кирпича, так как придется не только делать оформление в перекрытии, но и особым образом выкладывать саму трубу.
Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями. При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома. Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.
Кладка, находящаяся в области прохождения трубы через кровлю или межэтажное перекрытие называется выдрой и распушкой. Участок дымоходной трубы, который соединяет разделку и печь, называют шейкой, на ней и устанавливают задвижка. Высота этого участка должна составлять три и более рядов.
Распушка
Распушкой называют расширение дымовой трубы на подходе к перекрытию, межэтажному и чердачному. Она дает существенную защиту перекрытий от жара, идущего от самой печи и дымоходной трубы.
Расшивка прохода кирпичной трубы. Распушка
Этот элеме нт ст роения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.
Возводя печь и устраивая распушку, следует знать, что любое кирпичное строение обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время на усадку, и только после этого приступать к устройству распушки. Если печь дала достаточно большую усадку, то и распушку нужно класть с небольшим запасом снизу.
Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами , например керамзитом, а сверху накладывают бетонный плинтус.
Иногда распушка устраивается из бетонной плиты или короба, который заполняется керамзитом, песком или некрупной галькой.
Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5 — 7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
Раствор готовят из цемента , щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

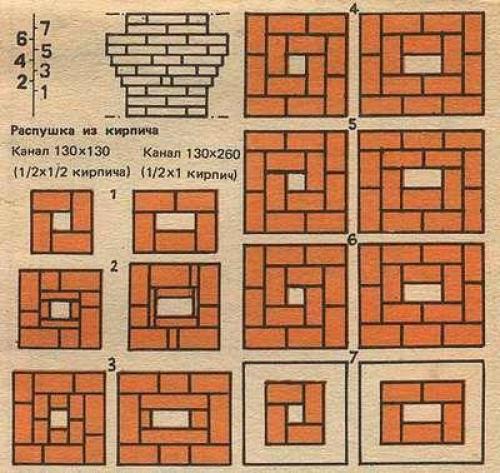

Выполняют распунку и кирпичной кладкой. На данной схеме представлена распушка двух размеров, имеющая канал 13 × 13 и 13 × 26 сантиметров. Она выкладывается порядово :
Порядовка распушки
Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. , кирпичи сдвигаются во внешнюю сторону от центра.
Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба из восьми половинок. Кирпичи сдвигаются также в наружную сторону на одну кирпича.
Выдра
Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. выкладывают для защиты дымохода от осадков и , которые могут проникать в щели на стыке кровли и оголовка трубы.

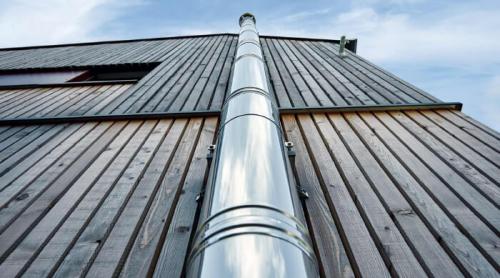

Проход сэндвич трубы через перекрытие. Дымоотводы газовых и дизельных котлов
Монтаж сэндвич дымохода для газоиспользующих отопительных агрегатов должен вестись согласно таким правилам:
Минимальная высота подъема трубы – 5 м, оптимальная – 6 м. Считать начинаем от рабочей поверхности горелки.

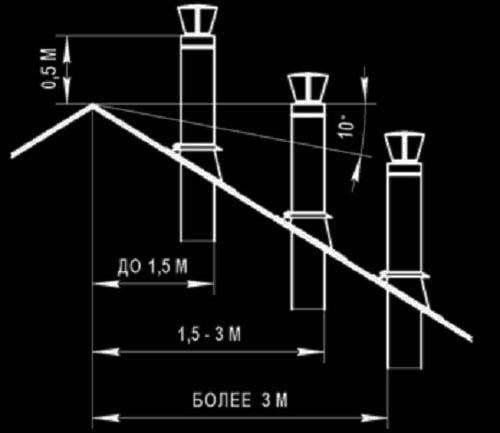

Оголовок газохода не должен попасть в зону ветрового подпора, которая образуется возле конька двускатной крыши либо стоящего рядом высокого здания. Чтобы естественная тяга хорошо работала, монтируйте дымоход согласно приведенной схеме.
Диаметр внутреннего прохода сэндвича подбирается по размеру выходного патрубка котла. Ставить дымоотвод меньшего сечения недопустимо.
Максимальная длина горизонтального участка, соединяющего теплогенератор с вертикальным стволом сэндвич-дымохода, – 3 м;
Допустимое количество поворотов трубопровода на 90° – 3.

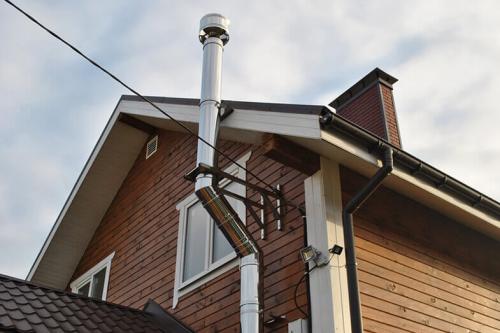

Вертикальный канал может огибать несущие конструкции крыши – стропила, балки, при установке снаружи – кровельные свесы. Максимальное отклонение – 1 м в сторону, угол поворота сэндвича – 30 или 45°.
Внизу вертикального участка предусматривается карман для сбора и отвода конденсата.
Отдельный вопрос – проход через стену либо перекрытие из горючих материалов. Противопожарные требования такие: расстояние от внутренней стенки сэндвич-трубы до ближайшей деревянной конструкции должно составлять не менее 38 см. Проходные отверстия вырезаются с учетом указанного отступа.
