Преимущество горизонтальной печки в том, что здесь можно устроить более просторную топку. Дрова тут будут гореть дольше, и ваша баня протопится жарче. Дверку топки у такой печки легче вывести в предбанник. Но устроить каменку с баком прямо в трубе при такой конструкции невозможно. Для этого понадобятся навесные устройства. Сама печка делается из обрезка трубы длинной в 0,8 м.

Горизонтальная печь для бани: чертеж

1. Организуйте фундамент под печку так же, как для вертикальной (п. 1 предыдущей инструкции). Соответственно рассчитайте его размеры.
2. Изготовьте колосниковую площадку. Вырежьте из металлического листа ( толщина 10-12 мм) заготовку в виде прямоугольника со сторонами 40 х 80 см. По центру приварите готовый колосник. Можно наварить решётку так же, как в п. 3 предыдущей инструкции.
3. Приварите площадку внутрь будущей печи. Сварные швы колосника должны оказаться сверху, а не снизу. Так нагрузка на них уменьшится.
4. Вырежьте из металла переднюю стенку для печки. Её форма – прямоугольник, закруглённый сверху по форме трубы. Нижняя часть заготовки выполнит функцию опоры. Его ширина – 60, а высота – 70 см.
5. Сделайте в фасадной части два отверстия: одно для топки и одно для поддувала. Установите дверки.
6. Вырежьте заднюю стенку печи. Это будет прямоугольник со сторонами 70 и 90 см. Закруглять её не требуется, так как она выполнит функцию задней стенки и для каменки.

   Печь для бани из трубы

7. В верхней части корпуса сзади вырежьте отверстие 15 х 15 см. Сверху установите свод, сваренный из листов металла. В нём сделайте отверстие, к которому потом вы приварите трубу. Сместите его на 10 см вперёд. Расстояние между отверстием в корпусе печи и в своде отсечёт пламя. Дрова будут гореть, отдавая больше тепла.
8. Приварите трубу. Свод – это дно каменки. Выполните её переднюю стенку. Чтобы она вмещала больше камней, можно наварить бортики в 15-20 см из решётки.
9. Купите или сварите бак для воды. Установите его на заднюю часть печи.

Печь из трубы вертикальная. Выбор конструкции самодельной печки

Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.

Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье .

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

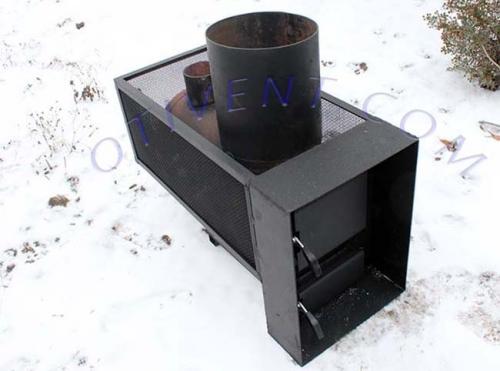

Готовая печка с сеткой для камней и выносной топкой

КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

Печь для бани из трубы с закрытой каменкой. Печь из кирпича с закрытым типом каменки, дополненная баком под горячую воду

Такая модель — оптимальный вариант для частной бани большой по площади. Она рассчитана на поочередное проведение банных процедур нескольких семей.

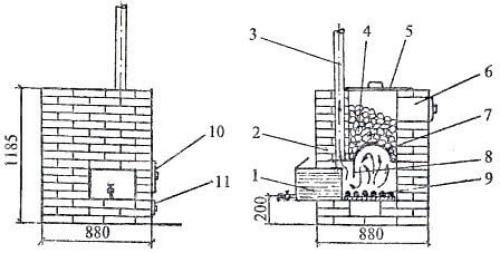

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверка топки; 11 — дверка поддувала.

Количество необходимых камней для печки подсчитывают по формуле : на 1 куб. м парного помещения потребуется около 30 кг булыжников. Получается, для парной, объем которой 10 куб. м, понадобится не меньше 300 кг камней. Этот подсчет действует для печи из кирпича с периодическим циклом работы. Если же модель базируется на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.

Рассмотрим вариант надежного, теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса печи берется кусок от металлической трубы, полученный путем разрезания вдоль. Параметры трубы следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.

Листы из стали навариваются на трубу. Сталь толщиною не меньше 5 мм. Эти листы выполняют опорную функцию при закладывании куска трубы внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. В месте примыкания дымохода к печному корпусу наваривается экран, выполненный из металла. Он будет предотвращать выход горячего воздуха через дымовую трубу.

С боковой стороны в печь с закрытой каменкой монтируется резервуар под горячую воду. Его параметры — 50 х 37 х 35 см, вместимость – 45 л. Для изготовления бака можно взять сталь толщиною от 5 до 10 мм, но обязательно сторону, соприкасающуюся с топкой выполнить из 10 мм стального листа.

Внутри печи для русской бани с закрытой каменкой сбоку монтируют трубу для дымохода, снабженную круглой заслонкой. Эта труба одним концом устанавливается на металлический бак, в кирпичной же кладке она фиксируется с помощью проволочных хомутов.

Вверху печной конструкции располагается каменка для бани, в которой размещают камни весом до 200 кг. Для каменки вверху предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская пар. Сбоку печи выполняется проем 20х25 см, в него плескается вода на камни для образования пара.

Предложенная модель печного оборудования универсальна: она может функционировать в режиме непрерывной топки, а также и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.
