В нашей стране шведская печь пользуется немалой популярностью как достаточно эффективная и экономичная отопительная конструкция. Ее можно использовать как в качестве обогрева дома, так и для приготовления пищи, нагрева воды.

Печь-шведка в загородном доме

По производительности она ничуть не уступает классической русской печи, которая испокон веков использовалась в нашей стране для обогрева дома и приготовления пищи. А вот по экономичности расхода топлива, да по небольшим габаритам, она может оставить русскую печь далеко позади.

Поэтому если сейчас вы пребываете в раздумьях, какой конструкцией обогреть свой дом, обратите внимание на технические тонкости устройства этой печи и внимательно изучите ее достоинства.

Как понятно из самого названия, данная модель печи была изобретена в Швеции. Некоторые источники указывают, что новая технология кладки была привезена Петром I в Россию, другие же утверждают, что она была изобретена гораздо позже.

Шведская каменная печь

Так или иначе, шведка была сконструирована шведскими инженерами согласно всем требованиям и тонкостям местного климата. Данная модель очень схожа по своей конструкции с голландской печью, но основным ее отличием является наличие простенка, который позволяет поместить отопительную конструкцию сразу в двух комнатах.

Учитывая холодный и сырой климат большую часть года, печь должна была не только обогреть, но и просушить одежду за ночь, ведь утром охотникам и рыболовам, коими являлась большая часть местного населения, необходимо было снова приступать к работе и, чтобы не заболеть, одежда должна была быть хорошо просушена и прогрета.

Еще одним примечательным отличием шведской печи является совмещение двух функций: обогрев помещения и приготовление пищи. Большая варочная поверхность позволяет приготовить и обед на всю семью, и воду нагреть. А в духовке, которой обычно оснащают шведку, можно выпекать хлеб.

Шведка между кухней и гостиной

Кроме того, своеобразная форма топки — в виде колпака — позволяет эффективно сжигать топливо и длительное время поддерживать тление дров, что повышает экономичность печи.

Небольшая печь-шведка с варочной поверхностью и духовкой рассчитана на размещение в простенке между кухней и гостиной. Именно такое размещение традиционно применяется в северных странах.

За счет такого расположения кухня быстро прогревается, хозяйке удобно готовить еду, а остаточное тепло, которое образуется для готовки, эффективно прогревает и все помещение. Таким образом, с одной закладки дров вы решаете сразу две задачи: в доме будет и тепло, и сытно.

Шведка с лежанкой

В старину такие печи оборудовали дополнительными лежаками, которые защищали от холода ночью. Сейчас же в современных домах можно встретить небольшие и компактные печи шведки с духовкой и варочной поверхностью, которые являются одновременно функциональной конструкцией и стильным украшением интерьера.

Сегодня в продаже можно встретить большое разнообразие шведских печей различной конструкции: с водяным контуром, с духовкой, с варочной поверхностью.

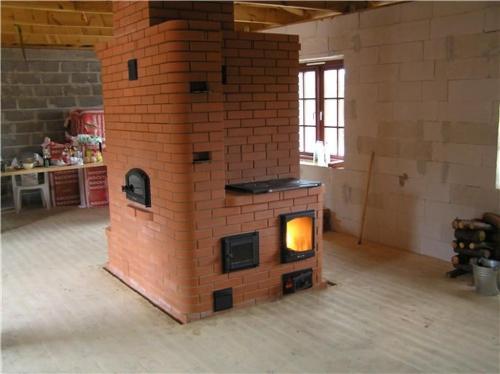

Пример шведки с двумя духовками

А можно возвести ее и своими руками, имея элементарный опыт кладки печи.

Как сложить печь с плитой и духовкой. Отопительно варочные печи своими руками: выкладываем по инструкции из кирпича

Профессиональные печники и народные умельцы разработали множество моделей отопительно-варочных печей. Такие конструкции очень удобны. Они позволяют одновременно обогревать дом и готовить еду.

Отопительно варочные печи своими руками

Хотите построить отопительно-варочную печь самостоятельно? Никаких проблем! В этом вам помогут пошаговые инструкции по возведению двух удачных моделей: «шведки» и двухколпаковой печки. Ознакомьтесь и приступайте.

Отопительно варочные печи своими руками

Наименование	Средняя плотность, кг/м3	Пористость, %	Марка морозостойкостси	Коэф. теплопроводности, Вт/м*С	Марка прочности	Цвет
Кирпич полнотелый	1600-1900	8	15-50	0,6-0,7	75-300	красный
Кирпич печной шамотный	1700-1900	8	15-50	0,6	75-250	от светло-желтого до темно-красного

Строим фундамент для печи: универсальная инструкция

Независимо от модели печи , она нуждается в надежном и прочном основании. Этот фундамент подойдет как для шведки, так и для двухколпаковой модели.

Последовательность обустройства опоры следующая.

Первый шаг

Роем котлован глубиной около полуметра.

Котлован под фундамент

Второй шаг

Утрамбовываем дно ямы и засыпаем ее 15-20-сантиметровым слоем песка. Поливаем песок водой и тщательно утрамбовываем.

Третий шаг

Устанавливаем опалубку.

Четвертый шаг

Укладываем арматурный каркас.

Пятый шаг

Готовим раствор из части цемента, пяти частей щебенки, трех частей речного просеянного песка и воды. Заливаем таким раствором примерно половину свободного горизонтального пространства котлована. Даем заливке просохнуть.

Шестой шаг

Готовим раствор из части цемента и трех частей песка. Заливаем смесью оставшееся пространство ямы. Верхнюю часть заливки тщательно разравниваем при помощи правила.

Залитый фундамент под кладку кирпичной печки

Седьмой шаг

Через 3-4 недели после заливки укрываем застывший фундамент слоем рубероида.

Гидроизоляция фундамента

Выкладываем «шведку» с варочной панелью и духовкой

Мы строим модифицированную версию «шведки» с духовым шкафом. Очень удобный вариант – можно отапливать дом, готовить еду и выпекать различные блюда.

Порядовка

Приступаем к кладке.

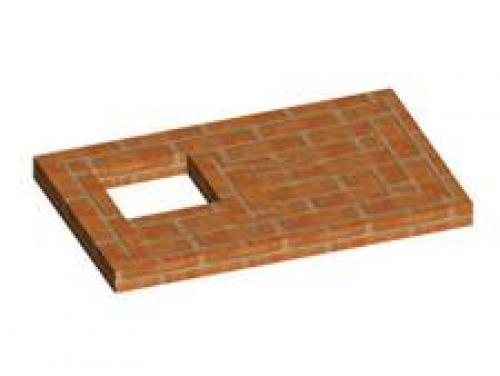

Выкладываем первый ряд . Это самый ответственный этап. Кирпичи кладем максимально аккуратно, каждый из них проверяем уровнем.

1

В этой шведке поддувало будет находиться слева. Сначала кладем трехчетвертные кирпичи. Чтобы в дальнейшем было проще избавляться от золы, стесываем внутренние стороны кирпичей по направлению к внутренней камере. Для этого используем болгарку.

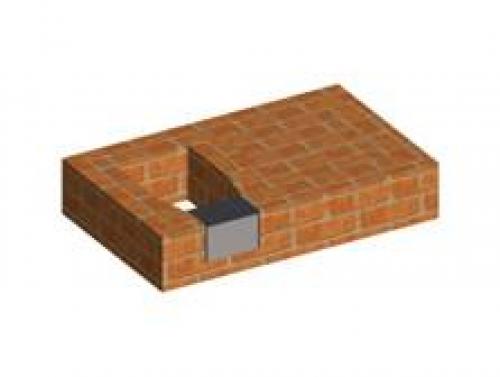

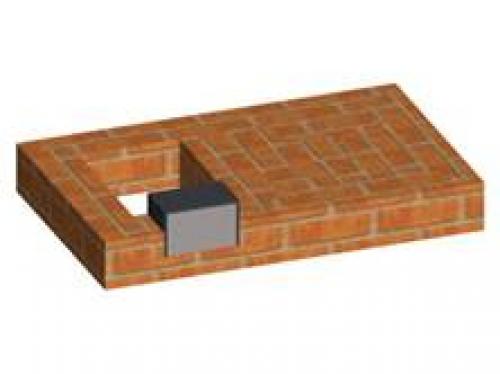

Устанавливаем поддувальную дверцу и выкладываем 2-й ряд в соответствии с порядовкой. Дверцу перед установкой обматываем асбестовым шнуром. Для крепления дверцы используем проволоку. Далее мы сможем вставить ее в предварительно подготовленные углубления в кирпичах и вмуровать в кладку.

2

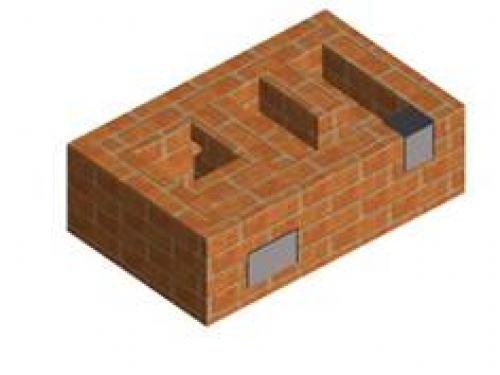

Выкладываем 3-й ряд печки по порядовке. Кирпичи стесываем, обеспечивая требуемую форму поддувала. По высоте этот ряд кладки совпадет с ранее установленной дверкой.

3

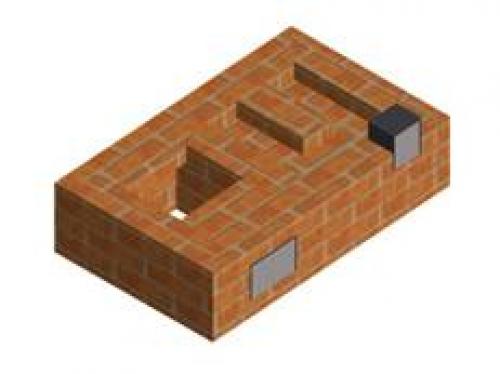

Четвертый ряд начинаем выкладывать с правого края. Предварительно устанавливаем прочистную дверцу. При кладке этого ряда перекрываем поддувальную дверку. Над зольником нужно получить квадратное отверстие. Для этого соответствующим образом скалываем кирпичи.

4

Пятый ряд укладываем подобно четвертому, но отверстие зольника сужаем еще сильнее.

5

Выкладываем шестой ряд по порядовке. На схеме вы видите заштрихованный участок. В этом месте кладку нужно делать шамотным кирпичом. Для большего удобства дальнейшей укладки топлива на решетку колосника , скалываем кромку кирпичей перед местом ее установки. Решетку укладываем на пятом ряду.

6

Во время использования печи металл будет расширяться под воздействием высоких температур. Поступаем предусмотрительно и оставляем между решеткой колосника и шестым рядом кладки 1-1,5-сантиметровый зазор. В дальнейшем заполним его песком.

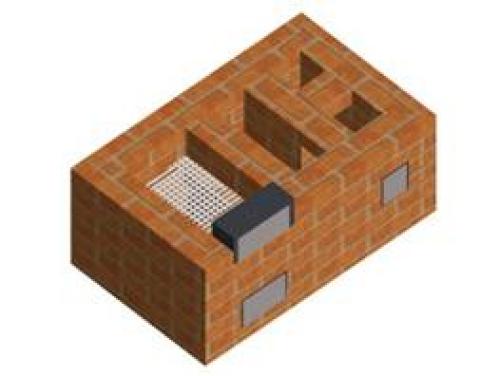

В седьмом ряду устанавливаем дверцу топки. Затем перекрываем правый канал так, чтобы он превратился в 3 канала меньших размеров.

Самая маленькая печь из кирпича. Мини-печь из кирпича для дачи своими руками - простая конструкция и эффективность

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками - по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.

• После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция - битумные и битумно-полимерные мастики.
• На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
• На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.

Простая уличная печь из кирпича своими руками. Проще чего невозможно

Самая простая печь для использования преимущественно вне жилых помещений может быть сделана буквально за считанные минуты из подручных материалов. Однако печка получится достаточно эффективная.

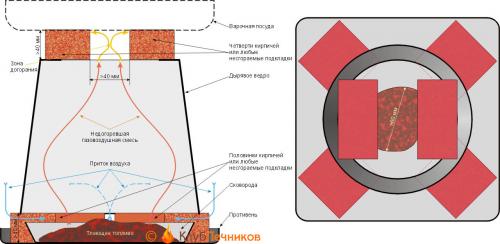

Простейшая варочная печь из прохудившегося ведра (см. рис. ниже) не однажды выручала автора в самых различных обстоятельствах, в т.ч. справлялась с обогревом по-черному бытовки без потолка под двускатной крышей – там под коньком было волоковое оконце. Противень служит улавливателем выпадающих угольев; если печка работает в помещении, под него нужно подложить огнестойкую подкладку, напр., еще несколько кирпичей. Выдирать из ведра днище полностью нет нужды – достаточно разворотить его так, чтобы дыра была прим. 6 см в поперечнике (шириной где-то в ладонь).

Простейшая варочная печь из дырявого ведра

Хорошая тепловая эффективность данной печи определяется тем, что в ней частично используется поверхностное горение древесного топлива. Как известно, именно при поверхностном горении древесина выделяет максимально возможное количество тепла. Кроме того, сухое качественное топливо (щепки, стружки) необходимо только на растопку, а основная его загрузка может быть сыроватой. Также не вполне сухие ветки и щепки можно подкладывать потом, в печке они быстро сохнут.

Работает эта печка довольно интересно. Без варочной посуды на «конфорке» из верхнего отверстия вначале идет дым. По мере прогрева ведра (ок. 10 мин) он сменяется не сильным потоком не очень горячих газов. Если печка будет использоваться неоднократно, время ее запуска можно сократить обмазав ведро глиной с сухой травой (можно саманом, если уже есть замешанный). Первый раз после обмазки печь разгоняется долго, до часу, пока «фитобетон» не просохнет, зато потом выходит на рабочий режим менее чем за 5 мин.

А вот если поставить на «конфорку» сковороду, котелок или кастрюлю, ход печи резко меняется. Горение топлива усиливается и спустя 1-2 мин из-под посудины показываются язычки пламени. Похоже, варочная посуда удерживает не вполне прогоревшие топочные газы от быстрого рассеяния, а приток свежего воздуха под конфорку инициирует их догорание. В итоге печка при +5 снаружи прогревала помещение объемом ок. 10 куб. м до комфортной температуры за полчаса. Ее недостаток – не держит тепло и нужен непрерывный присмотр, как за костром.

Примечание: в сущности данная печь модификация костра в траншее. Характерная уже для печей тепловая эффективность достигается отсутствием теплопотерь от горящего топлива в грунт.

Простейшую уличную печь для дачи можно сложить тоже на минуты из кирпичей всухую, без раствора. Кирпичи годятся любые, в т.ч. силикатные, но использовать газоблоки нельзя – выкрашиваются буквально на глазах. Поверхностное горение и догорание отходящих газов в такой имеют места менее, чем в предыдущей, но за счет лучшей теплоизоляции с боков и снизу печка получается менее прожорливой. Понадобится для нее всего 9 или 14 кирпичей, смотря по тому, будет топка одноярусной или 2-ярусной. Как устроена простейшая печь из кирпичей без раствора, показано на след. рис. Все кирпичи обычные красные рабочие, а стоящие торчком выделены цветом просто для наглядности. Преимущество данной печи перед печкой из ведра еще и в том, что на «конфорку» можно ставить две посудины, эффективность печи от этого только возрастает. Недостаток – если обе посудины довольно объемные и наполнены холодной водой, то, пока вода не нагреется до прим. 70-75 градусов, печка неважно горит и дымит.

Как сложить простейшую кирпичную печь всухую без раствора

Примечание: по подобной тепловой схеме можно также за 5-10 мин построить кирпичную печь без поверхностного горения, с колосниковой решеткой и поддувалом. Ее тепловая эффективность немного снизится, но зато возрастет теплоотдача (часовая тепловая мощность), т.е. печка будет греть не так долго, но сильнее. Подробнее см.

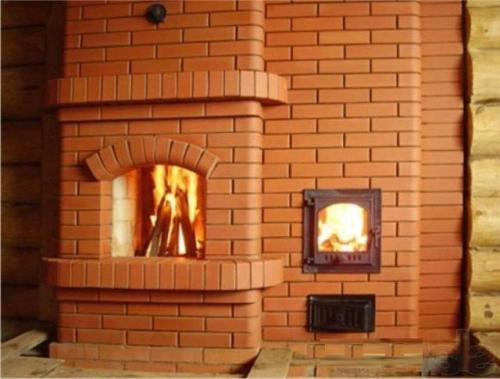

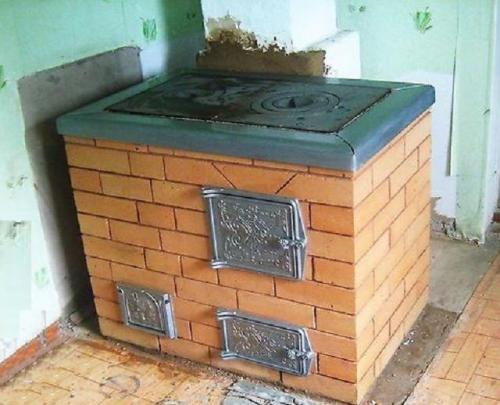

Кирпичные печи для дома с варочной плитой. Разнообразие конструкций печей

. Кроме них существуют и многофункциональные варианты, включающие камин, водогрейную емкость и даже водяной контур – для отопления площади, большей по размеру, чем способно обогреть только само сооружение. Поэтому, если принимается решение установить в доме кирпичную печь, в первую очередь  нужно определиться с выбором модели.

Такая печь в большей степени предназначена лишь для кухонных надобностей

• Варочный вариант печи обычно выбирается для установки в дачных условиях, в том случае, если владельцы проживают там только в летний сезон. Иногда такая печь устанавливается и в частном доме дополнительно к газовому или электрическому отоплению – в целях экономии более дорогого по сравнению с дровами топлива. Варочная печь обычно оснащается варочной панелью, духовым шкафом, а иногда и водогрейным резервуаром. Она обычно имеет достаточно компактные размеры, но все-таки способна обогреть помещение, в котором установлена. Нужно отметить, что такой вариант не будет лишним ни в одном доме, тем более что сама эта постройка не займет много места.

Отопительно-варочная печь — это целый многофункциональный комплекс

• Отопительно-варочная печь — это комплекс, который может включать в себя несколько, необходимых для повседневного использования функций – сюда относятся варочная плита, духовой шкаф, бак для нагрева воды, ниши для сушки растительных продуктов, лежанка, камин, а иногда и водяной контур. Подобная конструкция выручит в любых ситуациях, поэтому ее чаще всего устанавливают в тех случаях, когда другого отопления в доме нет. Однако, зачастую от таких печей не спешат отказаться и при наличии в доме газового котла отопления.

А такая печь предназначена только для нужд отопления, но позволяет при этом наслаждаться огнем в камине

• Отопительная печь предназначается только для отопления дома или банных помещений. В конструкции отсутствует варочная панель и духовой шкаф, но может быть встроен водогрейный резервуар и присутствовать функция камина. Такая печь способна обогреть две или даже три небольших комнаты, при правильном ее встраивании в стены между помещений.

Кроме функционального предназначения, необходимо определиться с формой и размером печи. Этот критерий будет зависеть от планировки дома и площади, которая может быть выделена под ее установку. Также нужно учесть теплоемкость конструкции, то есть показатель, от которого зависит, какую площадь способна отопить выбранная печка.

Разнообразие печей по форме

Так, большие по размеру печи, имеющие толстые стены, способны распространить тепло на большую площадь, но продолжительность их топки для достижения обогрева составляет около 1,5÷2 часов. Компактные же, малогабаритные печи нагреваются и отдают тепло гораздо быстрее, примерно, в течение 35÷40 минут. Причем для того чтобы их натопить требуется меньшее количество топлива, а значит, они более экономны. Поэтому, выбирая модель, нужно обязательно узнать ее мощностные характеристики и то, на какую площадь они рассчитаны.

Малогабаритные печи из кирпича. Малогабаритная колпаковая отопительная печь

10-11-2018, 23:22 Дача и загородный участок

В данной статье рассматривается малогабаритная колпаковая отопительная печь. Размер печи в плане всего 51х51 см, а высота 182 см. Масса печи составляет около 700 кг. Мощность этой печи 1,1 кВт (при двух топках), что подойдёт для отопления помещения площадью 15 м².

Топочная камера выкладывается в полкирпича, а колпак - в четверть кирпича. На 15-м ряду располагается отверстие для выхода газов, причём его можно повернуть в любую сторону (развернув соответственно 15-20 ряды).

Печь нуждается в отдельной коренной трубе, с которой может соединяться при помощи металлического патрубка ⌀13 см. Печная задвижка устанавливается в патрубке или в коренной трубе.

Материалы необходимые для кладки малогабаритной отопительной печи:

• Кирпич красный - 180 шт.;
• Глина - 0,06 м³;
• Песок - 0,1 м³;
• Топочная дверца 23х26 см - 1 шт.;
• Поддувальная дверца 14х14 см - 1 шт.;
• Прочистная дверца 14х14 см - 2 шт.;
• Колосниковая решётка 25х18 см - 1 шт.;
• Проволока вязальная - 8 м;
• Задвижка печная - 1 шт.

Порядовки малогабаритной колпаковой отопительной печи:

1-й ряд. Формируем основание 510х510 мм:

2-й ряд. Устанавливаем поддувальную дверцу и начинаем формировать прочистную камеру:

3-й ряд. Продолжаем формировать прочистную камеру.

4-й и 5-й ряд. Формируем основание топочной камеры. Устанавливаем колосниковую решётку.

6-й ряд. Устанавливаем топочную дверцу.

7-12 ряды. Формируем топочную камеру.

13-14 ряды. Выполняем перекрытие топочной камеры.

15 ряд. С этого ряда начинаем формирование колпака отопительной печи. Кирпич устанавливается на ребро. Также на данном ряду устанавливаем две прочистные дверцы и формируем отверстие для выхода дыма.

16-19 ряды. Формирование каналов. Обратите внимание, что 16-й ряд аналогичен 18-му, а 17-й - 19-му.

20-22 ряды. Формирование перекрыши печи. Завершение кладки.

Как правильно сложить печь с варочной плитой. Модели отопительно-варочных печей

Конструкция многофункциональных моделей печей может быть разной – и со сложной внутренней конфигурацией дымоходных каналов, и совсем простой. Если кладка печи будет производиться начинающим мастером, то не следует сразу «замахиваться» на сложные и непонятные конструкции. Прежде чем браться за работу, нужно попробовать разобраться, как нагретый воздух вместе с продуктами горения будет проходить по направлению к дымоходной трубе, так как во время кладки нужно будет соблюсти все конфигурации рядов, чтобы вывести газоотводные каналы правильно.

Самые популярные модели, имеющие доступную для кладки конструкцию — это «шведка», «голландка» и варочная печь. Кроме них, существуют отопительные сооружения, которые называют по фамилиям их разработчиков. Так, можно найти порядовки отопительно-варочных печей Проскурина, Быкова, Порфирьева, Кузнецова, Подгородникова и других умельцев.

Возможно, вас заинтересует информация о том, как описывает печи Кузнецова официальный сайт .

Можно разделить печи и по их форме. Так, они могут иметь следующую конфигурацию.

• Т-образная отопительно-варочная печь обычно имеет массивные размеры и может быть установлена в середине большой комнаты, разделяя ее на разные зоны. Другой вариант – она встраивается в стены между тремя комнатами, полноценно обогревая их.

Т-образная отопительно-варочная печь

Если дом средней величины, и не имеет другого отопления, помимо печного, то Т-образная модель будет для него самым оптимальным вариантом, так как не придется устанавливать и отапливать несколько печей.

• Узкая печь с выступающей варочной плитой менее функциональна, но она занимает гораздо меньше места. Эта конструкция способна полноценно обогреть две комнаты, и поэтому отлично подойдет для дачного домика, тем более, в силу ее несложной конструкции, сложить ее, наверное, сможет даже начинающий печник. Компактность строения позволяет встроить его в стену между жилой комнатой и кухней.

Печь с выступающей кухонной плитой

Так печь одновременно будет способна не только обогреть два помещения, но и приготовить обед. Такая печь незаменима для загородного небольшого домика, так как ее можно натопить сухими ветками или валежником, а этого добра всегда можно найти в ближайшей лесопосадке.

• Эта модель печи имеет средний размер и эстетичный внешний вид. Хотя она не такая массивная, как «русская», но оснащена всеми функциями, характерными для последней. Внутри конструкции встроена камера, в которой можно не только приготовить тушеные блюда, но и испечь ароматный домашний хлеб. Перед входом во внутреннюю камеру установлена варочная панель.

Печка с прогреваемой лежанкой

Используя ее и жаровую камеру, готовить можно сразу несколько блюд. Над варочной плитой устроена камера для сушки овощей и фруктов, а также ее можно использовать для хранения готовых блюд, которые нужно держать в подогретом виде.

Стеклянная дверца топки имеет достаточно большой размер, поэтому печь, при желании, может быть использована и в качестве камина. Лежанка, подогреваемая с двух сторон, сможет послужить отличной теплой кроватью.

Такую печь хорошо устанавливать между двумя комнатами, которые нужно обогреть.  Эта модель  — удачный вариант для дачного дома, если он используется для проживания большую часть года.

• Данную модель вполне можно назвать печью-камином, и такой вариант отопительного сооружения, как правило, устанавливают посередине дома, уже затем разделяя его на отдельные помещения. Каминная топка выходит в гостиную или спальню, варочная плита – в помещение кухни, а задняя стенка вполне способна обогреть еще одну небольшую комнату. Таким образом, весь дом будет наполнен сухим и приятным теплом, исходящим от стен кирпичной печки.

Оригинальная отопительно-варочная печь с высокой функциональностью

Чаще всего отопительно-варочные печи имеют в своей конструкции «зимний» и «летний» ход, позволяющий в теплое время года задействовать только плиту и духовку, не нагревая все массивное сооружение. Эта функция удобна тем, что не приходится терпеть жар от нагретой печи, когда на улице стоит летняя погода, а также возможностью сэкономить на топливе.

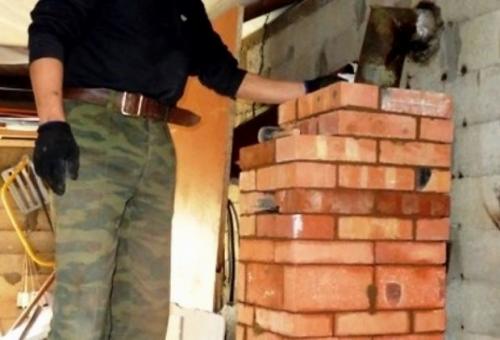

Как сложить простую печь с плитой. Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

• Простую прямоточную;
• С варочной плитой;
• Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

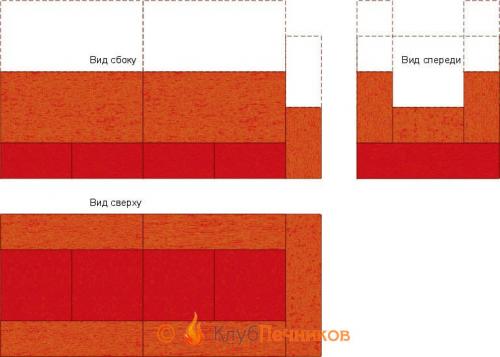

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.
