Кирпичная печь в баню своими руками. Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

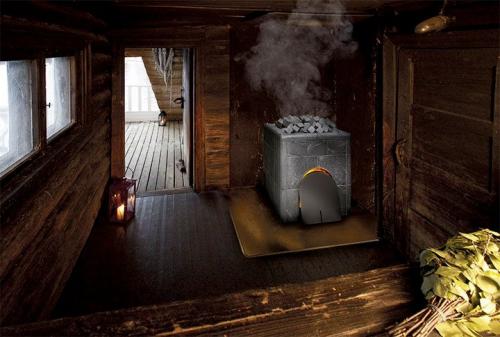

Кирпичная печь в баню своими руками. Металлическая печка и ее особенности

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

Простая печь для бани из кирпича. Печи для бани: особенности и характеристики

Баня помогает избавиться от отрицательных эмоций и часто ассоциируется со здоровым отдыхом, бодростью духа и уютной обстановкой. Печь — сердце бани; от ее характеристик зависит комфорт, качество пара и безопасность. Главный банный атрибут выбрать не так-то просто, слишком много критериев выбора и предъявляемых к нему требований. И если хозяин решил строить баню, ему предстоит разобраться с несколькими вопросами: определиться с материалом и конструкцией печи, продумать ее размер и вид топлива.

Сегодня мало кто кроме профессиональных печников знает, что способ возведения и принцип работы банной печи отличается от функционирования печи, на которой готовят пищу. Кирпичная банная печь — продолжение традиций предков, имеющая следующие особенности:

  • Конструкция

    . Главными частями является: топка, дымоход, колосниковая решетка (место для топлива) и зольник (камера, где накапливается зола).

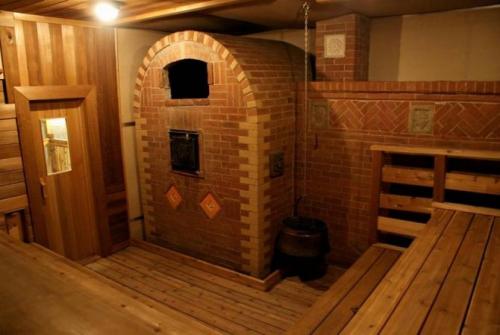

Простая печь для бани из кирпича. Печи для бани: особенности и характеристикиБанная печь с самобытным дизайном Источник pinterest.com

  • Характерная черта

    . Каменка, емкость для камней, которая бывает закрытой и открытой. Камни используются как аккумулятор тепла, увеличивающий время банных процедур.

  • Вес

    . Может достигать 1000-1200 кг (зависит от размера печки). Для такого массивного сооружения обустраивают надежный фундамент.

  • Топливо

    . Для топки используют дрова, но печка может работать и на электричестве, и на газе.

Банные печи из кирпича определяются двумя основными параметрами:

  • Габариты

    . Размер зависит от площади помещений, которые планируется обогревать. Чаще всего встречаются печи с площадью основания 3,5х4 кирпича (890х1020 мм) или 4х5 кирпичей (1020х1290 мм). Если не учитывать дымоходную трубу, высота конструкции составляет 1680 мм (или 2100 мм, если потолок парилки высокий).

  • Конструкция

    . Хозяева предпочитают устанавливать модель с водяным контуром, в качестве которого выступает бак для нагрева воды. Бак может иметь верхнее (рядом с дымоходом) или нижнее (около топки) расположение.

Источник: https://remont.ru-best.com/remont-doma/bannaya-kirpichnaya-pech-s-zakrytoy-kamenkoy-proekty-kirpichnyh-pechey-dlya-bani

Печь для бани своими руками из кирпича с баком для воды. Чертежи печи для бани из кирпича

Чертежи печи для бани из кирпича простой и компактной конструкции, которая применяется для получения пара и нагрева воды.

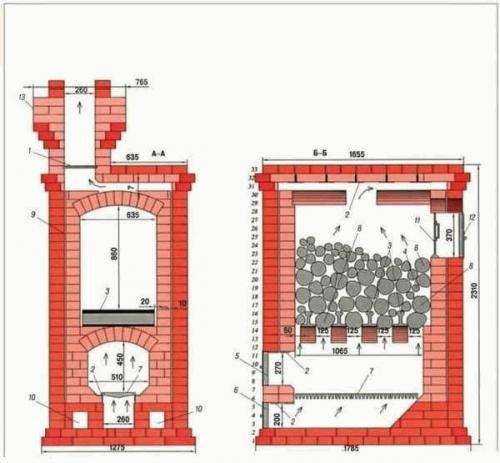

На рисунке показана конструкция печи из кирпича, в разрезе по двум сечениям.

  1. Кладка красного печного кирпича.
  2. Кладка огнеупорного (шамотного) кирпича.
  3. Топочная дверца.
  4. Поддувальная дверца.
  5. Колосниковая решетка.
  6. Металлический бак для горячей воды.
  7. Металлический бункер для банных камней.
  8. Дымовая задвижка.

Чертеж печи, где указаны ее габаритные размеры.

Топка внутри печи кладется из огнеупорного жаропрочного кирпича. Зазор между красными и огнеупорными кирпичами составляет 15…20 (мм). Сзади топки, на уровне колосниковой решетки, устанавливается металлический бак для воды. Сверху топки устанавливается металлический бункер, в который укладываются камни с горкой.

Проект банной каменки отличается от проектов традиционных: в ней имеется специальное пространство для нагрева камней, что позволяет обогреть парилку с высокой скоростью. Выделяют две основных конструкции такой печки: колосниковую и бесколосниковую.

В колосниковой печке дрова помещаются на маленький колосник или же колосниковую решетку. Это устройство также служит дном топки, и через него подается первичный воздух для возгорания. Через отверстия в колоснике зола уходит вниз, таким образом появляется место для новой порции топлива. Лучший материал для этого элемента печной фурнитуры – чугун, так как он более устойчивый, чем сталь. Такие печи обладают высоким КПД, высокой интенсивностью горения, и их очень легко обслуживать.

Различают колосники цельные, которые нельзя разобрать, и наборные, состоящие из нескольких деталей. В первом случае при покупке детали необходимо ориентироваться на имеющуюся площадь топки, а во втором – элемент необходимого размера получится собрать самостоятельно. Стальные колосники производят цепными или трубными. Стальные бывают плиточными, корзинными, балочными и подвижными.

Бесколосниковая печь имеет также название подовая. Дрова кладутся на под – глухой пол, на котором также есть возможность готовить и печь, а воздух подается через дверцу топливника. В таких печах происходит «верхнее горение топлива», когда фронт распространяется от верхних слоев закладки к нижним по мере сгорания, что считается более экологическим способом. Для таких печей используются исключительно древесные материалы: дрова и брикеты.

Некоторые мастера собирают печи «на глазок», так как считают, что и сборка кирпичной печи, и обкладка железной настолько просты, что предварительные расчеты для них не нужны. Однако лучше провести предварительные расчеты. От правильности проектирования зависят и тепловой режим, и количество пара в помещении. В противном случае может произойти так, что воздух будет нагреваться очень быстро, а камни оставаться холодными.

Кирпичные печи в баню. Возведение кирпичной печи в бане – основные детали процесса

Долговечной и красивой декоративной альтернативойстанет кирпичная печь для бани. Хоть ее возведение требует немало сил, времени, денежных затрат, но прослужит она десятилетия, не теряя привлекательности и рабочих свойств.

Кладка может быть выполнена с нуля на заказ с выбором индивидуального дизайна, размеров. Гораздо дешевле обойдется самостоятельное строительство. Важно просто придерживаться пошаговых инструкций опытных печников.

Пользователи часто ищут:

  • Интерьер бани из бревна

Конструкция банных каменок

Печное оборудование устанавливают в парилке. Его основная функция – отопление помещения, выработка пара. Постоянный диапазон температур в парной – от 40 до 100 градусов.

В каменке есть топливник для дров, закрытая камера, куда сверху свода топливника кладут каменные булыжники, чугунные чушки. Средняя толщина слоя – до 22 см. Чугунные чушки быстрее камней набирают температуру, что ускоряет нагрев каменки. В своде специально оставляют щели. Через эти зазоры потом сквозь булыжники проходят дымовые газы и по дымооборотам выходят в трубу наружу.

Чтобы получить пар, раскаленные камни через специальное отверстие поливают водой. В этот же проем выходит пар.

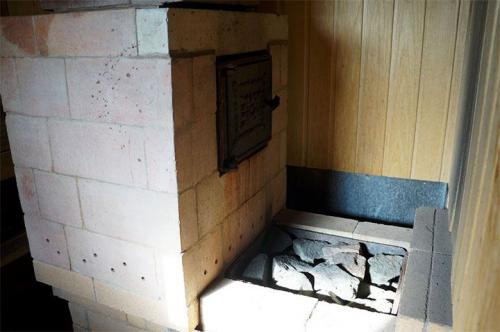

Кирпичные печи в баню. Возведение кирпичной печи в бане – основные детали процесса

Для парных в маленьких банях под аркой сверху топливника крепят змеевик, где будет нагреваться вода. В больших русских банях, где вода подается централизовано из котельных, змеевик не монтируют.

Чтобы повысить прочность каменки, можно поместить ее в каркас из металла.

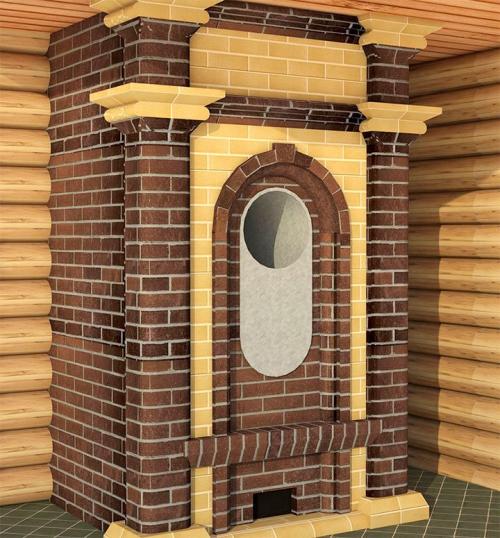

Различные проекты: фотогалерея

На фотографиях наглядно показаны способы оформления, кладки печей для бань разной площади, техники укладки кирпичей, идеи красивой отделки.

Плюсы и минусы банных печей из кирпича

В пользу кирпичной печи стоит выделить следующее:

  1. Экологичность сырья, что безопасно для здоровья.
  2. Длительный срок службы. Она может служить до 100 и более лет.
  3. Износостойкость и прочность материала.
  4. Возможность долгое время удерживать и отдавать тепло. Вода в баке, нагретая с вечера, будет теплой до утра.
  5. Выработанный пар получается хорошего качества.
  6. Продукты горения не проходят через внутреннюю каменку.
  7. Печка способна обогреть большие помещения.
  8. Кирпич относится к пожаробезопасным материалам.

Кирпичные печи в баню. Возведение кирпичной печи в бане – основные детали процесса

Из минусов пользователи отмечают то, что:

  1. Построить конструкцию быстро и без опыта не выйдет. Здесь нужно правильно составить чертеж, провести расчеты, понимать принципы кирпичной кладки.
  2. Печь имеет большой вес. Поэтому под нее в обязательном порядке заливается надежный фундамент.
  3. Конструкция нагревается долго, в сравнении с металлическим аналогом.
  4. Длительный нагрев влечет за собой повышенный расход древесного топлива.
  5. Высокая стоимость работ (при заказе у печника). Большие денежные траты на покупку материалов.

Несмотря на такое количество недостатков плюсы конструкции гораздо весомее, из-за чего спрос на строительство кирпичной печи с баком для воды только растет.

Виды топки

Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.

По-черному

Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.

Кирпичные печи в баню. Возведение кирпичной печи в бане – основные детали процесса

В топке бани по-черному расход дров для отопления минимален, но весь дым и сажа попадают внутрь помещения. Из-за чего стены быстро покрываются копотью.

Конструкция относится к ряду с повышенной пожарной опасностью.

Большинство печников отказалось от этого способа кладки топки.

По-серому

В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.

Кирпичные печи в баню. Возведение кирпичной печи в бане – основные детали процесса

При такой топке нужен постоянный контроль. Не рекомендуется оставлять баню без присмотра до тех пор, пока полностью не прогорят все дрова.

По-белому

Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.

В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.

Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).

Кирпичные печи в баню. Возведение кирпичной печи в бане – основные детали процесса

Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.

Применять уголь не рекомендуется. Он быстро нагоняет высокую температуру, которую сложно регулировать. Дым очень вреден для дыхательной системы. Стенки перегреваются и со временем начинают лопаться.

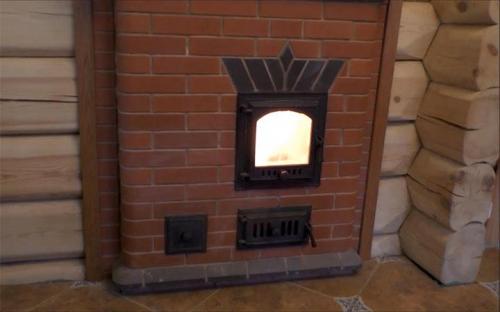

Кирпичная печь для бани с топкой из предбанника. Нет ничего хуже печи из кирпича для бани…

Да, чтобы парится в бане с кирпичной печью надо много чего «претерпеть». Ведь топить такую печь  — на так то просто. Чтобы разогреть каменную печь — бывает нужно топить ее целые сутки. Надо разогреть основной массив кирпича, да и сами камни. Но камни в банной печи, как правило, внутри, поэтому они сразу не дают жара, даже если разогреваются достаточно быстро. А поскольку их там много — растопить их быстро не получится.

Самое ужасное в банной печи из кирпича — это низкая температура — 55-70 градусов и, о ужас, высокая влажность. — до 60-70%.

Для тех кому эти два обстоятельства категорически в жизни и быту не подходят, можете дальше не читать про банные печи из кирпича, Вам они не подойдут. Те же кто «в теме», понимают что это и есть главные преимущества банной печи, ведь:

  • Кирпичный массив банной печи дает полезное мягкое излучение в парной;
  • Температура воздуха до 62 градусов является самой полезной для парной;
  • Большой массив камней в баке печи придает пару высокую температуру, в таком случает достигается та самая «магия» банной печи.

Те кто парился в настоящей «русской бане» и на себе прочувствовали всю эту магию, редко когда возвращаются во всякие самну. По крайней мере уже не питают таких восторгов в парной, где стоит металлическая печь.

Кирпичная печь для бани с закрытой каменкой и баком для воды. Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей, и исправленную порядовку показываете специалисту.

Кирпичная печь в баню своими руками. Металлическая печка и ее особенности 07

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

  • Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
  • Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать несколько решеток меньшей длины поперек поддувала.
  • Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
  • Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
  • Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
  • После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
  • При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста. Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
  • Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

Кирпичная печь для бани своими руками чертежи. Печь для бани своими руками: из кирпича, из металла — чертежи, порядовки и этапы строительства

Печь, в том числе банная – достаточно сложная конструкция. Её длина и высота, толщина стенок, количество каналов, размеры топки, колосниковой решётки, каменки находятся в определённой зависимости. Правильные пропорции обеспечивают многолетнюю службу печи.

В то же самое время физические размеры печи должны соответствовать объёму помещений, которые необходимо прогреть.

Поэтому изобретать собственный велосипед в этом случае точно не надо: вероятность и стоимость ошибки слишком велика.

Существующие схемы проверены десятилетиями. Среди них обязательно найдётся подходящая для ваших конкретных условий.

Печь в бане должна работать только на отборном древесном топливе.

Таблица 1. Теплотворная способность древесных пород

Энергии дров вполне достаточно для быстрого нагрева помещения, камней и воды. Длина поленьев должна быть на 20% меньше длины топки.

Площадь поперечного сечения полена: не менее 70 и не более 80 см². Круглые: d 10 см, квадратные со стороной 9 см, треугольные со сторонами 12 см. Такие поленья горят долго, жара от них больше.

Под такие размеры следует подбирать конструкцию печи.

Принято считать, что сжигание 1 кг сухих берёзовых дров даст 4 кВт. Эта цифра нам понадобится при расчёте мощности банной печи.

Рис. 1 Устройство проточной каменки.  1 – поддувало; 2 – топка; 3 – водяной бак; 4 – топочные колосники; 5 – колосники для каменки; 6 – камни; 7 – футеровка каменки; 8 – компенсационный отступ (5–8 мм) футеровочного кирпича от печного; 9 – футеровка топки; 10 – отделка стен каменки металлическим листом.

Каменка проточного типа: дымовые газы из топки проходят через камни. Это возможно только при наличии прямоточной (все газы напрямую из топки уходят в атмосферу) или оборотной (3- 5 канальной, коленной) печи.

Топят такую печь не смолистыми дровами. В это время загрузочно-прочистной люк герметично закрывают. Воду поддают на камни после полной протопки, когда на колосниках осталась только зола.

Периодически камни необходимо мыть и чистить.

В популярных колпаковых банных печах Кузнецова каменка закрытая.

Рис. 2 Печь Кузнецова

Она размещается в верхнем колпаке. Здесь же закладывают змеевик для нагрева воды. Такая печь для бани с баком, который можно без труда вставить, выгодно отличается от канальной.

Чем?

Об этом ниже.

Металлическая печь-каменка

Основная проблема такой конструкции – так организовать нагрев воды, чтобы она испарялась не интенсивно.

Рис.3 Устройство металлической печи-каменки. 1 – топка; 2 – ящик для золы; 3 – дымоход; 4 – защитный экран; 5 – труба для нагрева воды; 6 – каменка; 7 – кулисы; 8 – козырёк; 9 – топочный колосник.

Здесь каменка глухая: нагревается за счёт тепла, поступающего из топки. Кулисы замедляют скорость газов, что помогает прогреву камней.

Нагрев воды организован змеевиком из водопроводной трубы, которая проложена под камнями. Ёмкость с водой находится в моечном отделении.

Комбинированная: металлическая, обложенная кирпичом.

Появление такой конструкции продиктовано тем, что баню, как строение, после процедур надо просушить. Это особенно важно потому, что защищать от гниения сруб, деревянную обшивку химическими составами просто нельзя. Их пары, так или иначе, попадут в атмосферу парной или мойки.

Понятно, что металлическая печь после прогорания дров быстро остывает. В роли теплоаккумулятора и выступает кирпич.

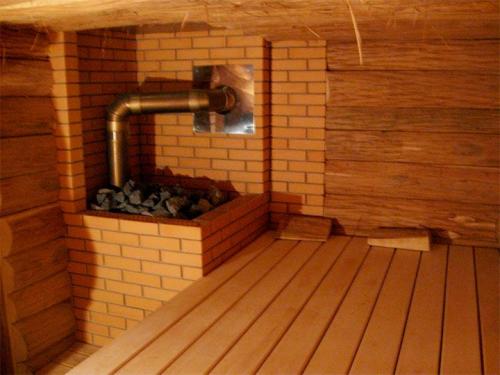

Рис. 4 Печь, обложенная кирпичом.

Такой вариант довольно распространён. Единственный его недостаток: в уже существующей бане с металлической печкой без дополнительного фундамента не обойтись.

Парни, это в наших силах!

Все три типа печей доступны для самостоятельного устройства. Далее о том, как это сделать рационально, на долгие годы.
