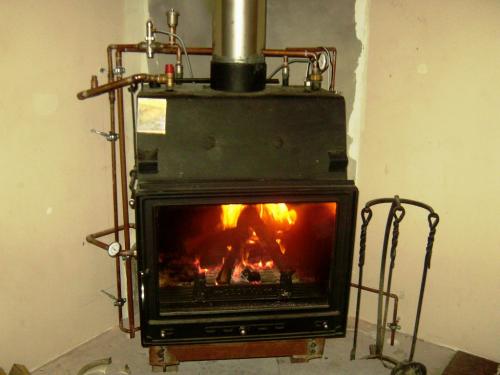

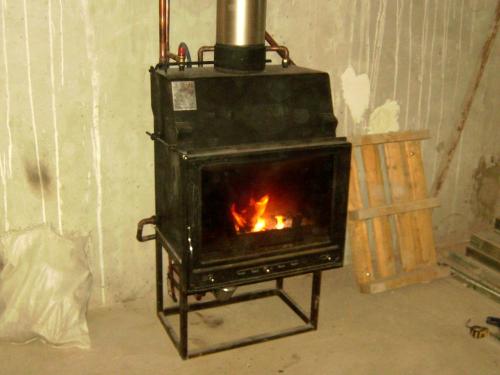

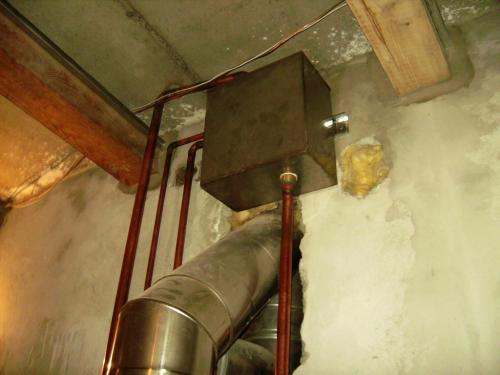

Камин с водяным контуром своими руками. В качестве основного источника отопления

Камин с водяным контуром своими руками. В качестве основного источника отопления

Классические камины и печи хороши для небольших домов и дач. На что рассчитывать владельцам таунхаусов и коттеджей? На помощь придут твердотопливные камины с водяным контуром.

Водяная система отопления самая популярная из-за своей функциональной простоты, практичности и доступности материалов. К тому же она может быть полностью автономна при устройстве с естественной циркуляцией теплоносителя. Присоединив камин с контуром отопления к водяной системе, обеспечивается равномерный обогрев жилого здания.

Вариант с применением водяного камина в качестве основного водогрейного прибора в системе отопления требует определенных условий:

1. Ежедневная работа – для поддержания огня необходимо постоянное проживание в доме.
2. Соотношение мощности и площади (объема) помещений. Чем больше площадь, тем более мощный отопительный агрегат требуется для работы. Условием принимается 1 кВт на 25 куб. м помещения.
3. Хозяйственные потребности. Помимо отопления, необходимо получить горячую воду и приготовить еду.
4. Вид топлива – для более эффективного использования возможно применение угля или пеллет.
5. Выбор оборудования (топка), разводки, схемы подключения. Поскольку водяная система отопления имеет различные варианты обустройства – открытая или закрытая; одноконтурная, двухконтурная или трехтрубная, оборудование подбирается согласно выбранной схеме.

Система обогрева проектируется индивидуально для каждого дома исходя из его особенностей.

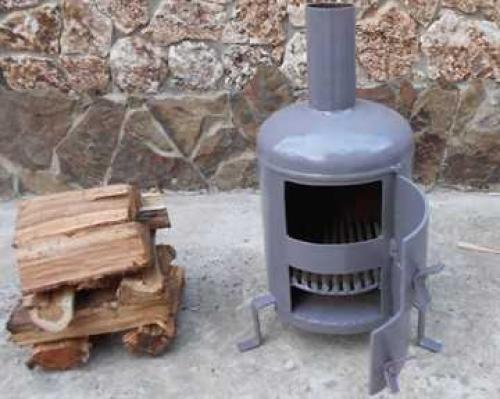

Металлическая печь с водяным контуром своими руками. Делаем буржуйку с водяным контуром своими руками: пошаговая инструкция по сборке

Буржуйка представляется довольно незамысловатым отопительным прибором, но эта простота обманчива.

Это вовсе не примитивный ящик с мизерным КПД — при правильном исполнении этот показатель может достигать 60%.

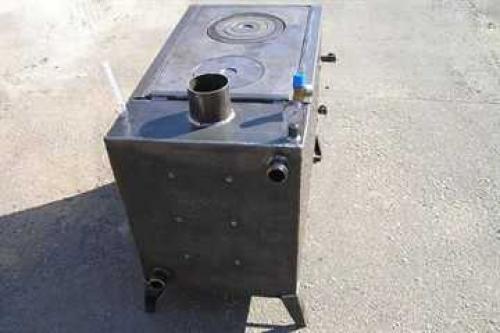

В дачном домике особенно пригодится буржуйка с водяным контуром.

Преимущества конструкции

Несмотря на появление все более экономичных дровяных печей и котлов, старенькая буржуйка остается довольно востребованной, это объясняется ее достоинствами:

1. простое устройство . В печи нет высокотехнологичных узлов, потому любой желающий может изготовить ее самостоятельно,
2. низкая стоимость . Этот «плюс» проистекает из предыдущего достоинства,
3. непритязательность в эксплуатации . Топится буржуйка предельно просто, каких-либо тонкостей знать не нужно. Требуется только правильно подобрать объем закладки,
4. всеядность . Отопитель функционирует на любом топливе, включая отработанное машинное масло,
5. многофункциональность . Буржуйка может быть оснащена варочной конфоркой и водяным контуром, чем значительно повышается ее ценность для жилого помещения,
6. многорежимность . Кроме обычного функционала с прямым горением, правильно сконструированная печь способна работать в режиме тления (увеличивается длительность отопления на одной закладке),
7. эффективность . При всех этих достоинствах еще и неплохой КПД в 60%, если сборка выполнена с соблюдением изложенных ниже правил.

Выбор формы и составляющих

Буржуйку обычно изготавливают из стальных листов в виде прямоугольного ящика. Можно использовать газовый баллон, но не узкий промышленный, а широкий бытовой. Следует располагать баллон вертикально, поскольку буржуйка рассчитана на плоские свод и под .

При горизонтальной ориентации округлые поверхности соберут дымовые газы в жгут, для дожигания которого длину «борова» (см. ниже) придется увеличить до 12 м.

Кроме того, для обеспечения нормального режима работы буржуйки понадобятся дымоход и экран.

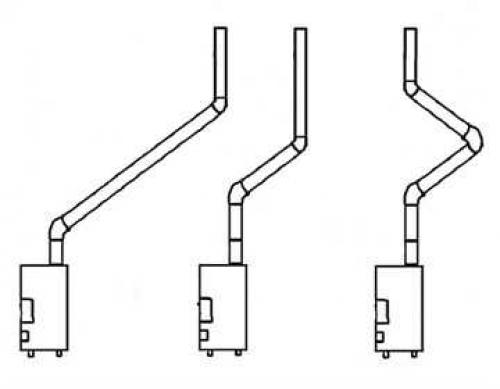

Дымоход

Пропускная способность — несколько меньше производительности топки по продуктам сгорания. Благодаря этому, газы задерживаются, циркулируя в топке.

Эффект двойной:

1. продукты сгорания отдают больше тепла,
2. за счет их циркуляции подсасывается воздух и этим обеспечивается полное сгорание топлива.

Чтобы соблюсти данное условие, диаметр трубы рассчитывают по формуле D = (2.5…3) V, где:

• D — диаметр трубы в мм,
• V — объем топки в литрах.

Идеальное соотношение: D = 2.7 V.

В конструкциях с колосниковой решеткой и горизонтальными перегородками в верхней части (дымовые каналы) за высоту топки принимают расстояние от начала колосников до нижней перегородки.

Экран

Для повышения эффективности буржуйки требуется обеспечить:

• частичный пиролиз (разложение твердого топлива на газообразные вещества),
• догорание циркулирующих в топке дымовых и пиролизных газов.

Эти процессы имеют место при высокой температуре, для чего буржуйку сзади и по бокам окружают экраном. Он возвращает излучаемые корпусом инфракрасные (ИК) лучи, не давая газам быстро остыть. Попутно решает вопросы безопасности: делает печь менее травматичной и уменьшает риск пожара (температура экрана в сравнении с корпусом ниже).

Экран должен огораживать 50% поверхности печи (очень важный показатель). Ширина зазора между ним и корпусом составляет 50-70 мм. Дополнительно экран повышает эффективность печи при растопке: воздух движется в зазоре вдоль всего корпуса, отбирая максимум тепла. В рассматриваемом варианте роль экрана играет емкость для нагрева воды.

Выбор материала и подготовка инструмента

Материалы для изготовления буржуйки требуются такие:

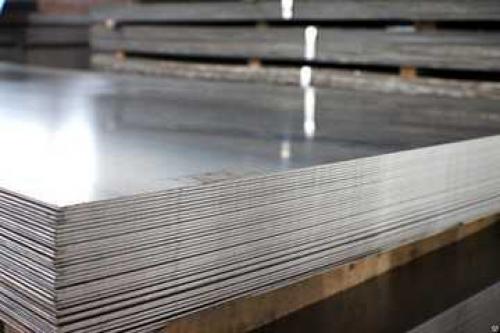

• корпус: стальные листы толщиной 5 мм,
• дымоход: труба с толщиной стенки 3 мм,
• ножки: любой металлопрокат, например, уголок, профилированная или круглая труба и т.д.,
• емкость для нагрева воды: стальные листы толщиной 3 мм,
• печные дверки с петлями.

Как подключить камин с водяным контуром. Устройство печи-камина с водяным контуром

По своему устройству печь-камин с водяным контуром мало отличается от традиционного камина, разница лишь в том, что в верхней части топки или в стенках печи устанавливается теплообменник со змеевиком, по которому циркулирует теплоноситель, чаще всего обычная вода. Змеевик подключается к замкнутому отопительному контуру, состоящему из радиаторов и соединительных труб, расширительного бака, при большой протяженности системы также устанавливают циркуляционный насос.

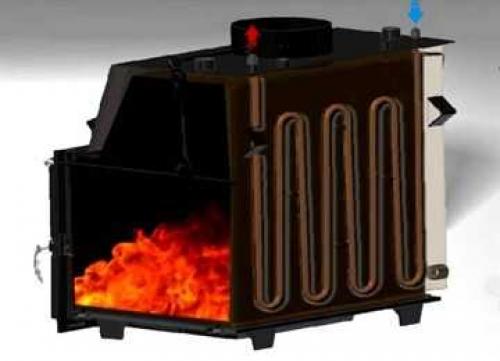

Схема работы печи-камина с водяным контуром

Топка печи-камина может быть как открытой, так и закрытой, защищенной жаропрочным стеклом. В нижней части топки находится решетка – колосник, через нее поступает воздух, необходимый для горения дров, а также отводятся продукты горения – зола. Под топкой находится зольник, он также выполняет функции поддувала и защищен распашной дверцей или выполнен в виде выдвижного лотка. В верхней части топки находится дымосборник, который соединяется с дымоходом. В зависимости от модели печи-камина могут быть также предусмотрены карманы и отверстия для конвекционного выхода нагретого воздуха, отсекатели пламени и другие элементы.

Существуют также модели, в которых внутренний контур теплоносителя не связан с системой отопления, и подогрев циркулирующей в радиаторах воды происходит через пластинчатый теплообменник. Такие печи более удобны для двухконтурных систем, позволяющих подключить не только отопление, но и горячее водоснабжение.

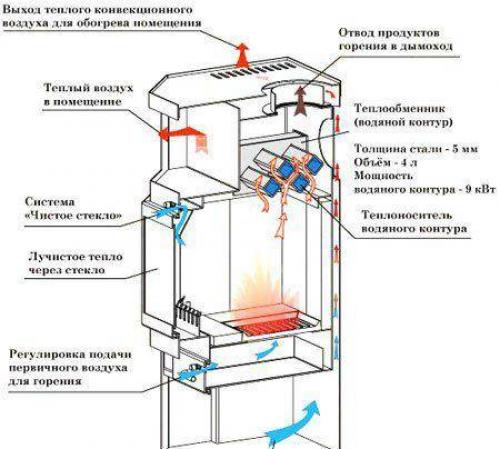

Устройство печи-камина с водяным контуром

Печь-камин с водяным контуром можно также сложить из кирпича. Стенки топки в такой печи выполняют двойными: внутреннюю стенку делают из металла, внешнюю – из кирпича, а между ними располагают змеевик. Однако браться за кладку такой печи, не имея соответствующего опыта, не стоит – эта работа требует большой точности и соблюдения размеров, а переделать печь в процессе эксплуатации очень сложно.

Устанавливать печь-камин с водяным контуром как единственный источник постоянного отопления в холодных климатических зонах нецелесообразно так как автоматизировать процесс топки невозможно, и надолго отлучаться из дома будет нельзя. Однако как дополнительная или резервная-камин будет очень кстати, особенно на время сильных холодов или ненастья.

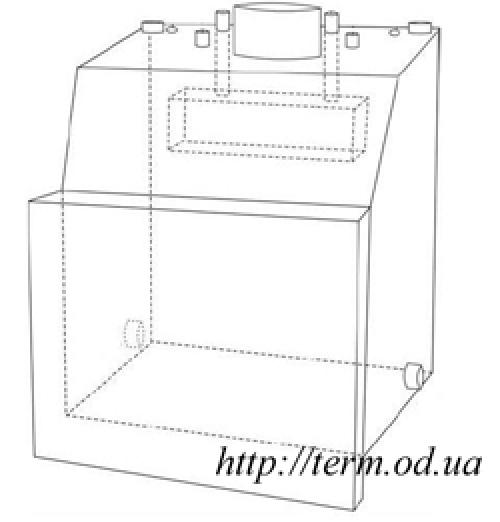

Камин с водяным контуром своими руками чертежи. Как сделать своими руками камин с водяным контуром отопления

Некоторые перспективные технические разработки, которые касаются устройства домашних каминов, способны повысить их эффективность. Усовершенствование конструкции производится по всем влияющим аспектам, благодаря чему показатель КПД для твердотопливного камина удалось поднять от 20 до 80%. Но даже эти успехи не способствуют тому, чтобы камин стал полноценным устройством для обогрева дома или квартиры. Выделенное тепло носит локальный характер. Камин, каким бы эффективным он ни был, способен нагреть воздух только в одной комнате, в которой он установлен.

Воздух обладает плохой теплопроводностью, поэтому передача тепла осуществляться не будет, значит нужно использовать перенос вещества. Воздух использовать в качестве такого вещества нецелесообразно, поскольку по мере его движения по комнатам будет происходить быстрое остывание.

В самую дальнюю комнату воздух уже придет холодным, а вот вода отлично подойдет в качестве теплоносителя, благодаря своей большой удельной теплоемкости. В этой статье мы поговорим о том, как можно построить камин с водяным контуром для отопления своими руками, изучим принцип работы всей системы и ее элементов по отдельности.

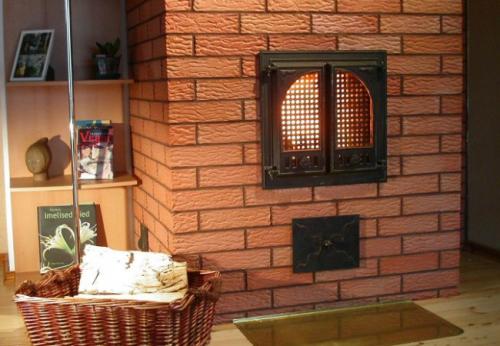

Построенное своими руками кирпичное сооружение

Немного о системах отопления

Для того чтобы доставить тепло в каждую комнату дома требуется наличие магистрали, по которой будет циркулировать вода. В качестве такой магистрали используют пластиковые или металлические трубы. Вода отдает тепло в специальных радиаторах, устанавливаемых в нижней части комнат. Остывшая вода возвращается к источнику тепла.

По способу организации системы отопления разделяют на открытые и закрытые.

• В открытой системе вода циркулирует за счет наклона труб. Она поступает в верхнюю точку, благодаря конвекции, а дальше без постороннего вмешательства обходит все комнаты, постепенно понижая уровень. Возвращается в котел по трубе, которая называется обраткой. Возможность расширения при увеличении температуры обеспечивается наличием расширительной емкости, установленной в чердачном помещении. Оно скрыто от взора и занимает максимально верхнее положение. При нагревании объем воды увеличивается, и она вытесняется в расширитель. После остывания происходит обратный процесс.
• Закрытый расширитель способствует повышению давления в системе при нагревании воды. Это дополнительно защищает систему от перегрева, так как кипение при повышенном давлении наступает позже. Для системы закрытого типа характерна принудительная циркуляция, которая обеспечивается специальным насосом. Чаще всего магистраль для закрытой системы выполняется из пластиковых труб. Они состоят из нескольких слоев, которые обеспечивают изоляцию тепла. Таком образом, вода доставляется в нужную комнату без потери энергии. В металлических же трубах тепло через металл уходит по мере транспортировки. С другой стороны, это тепло уходит не наружу, а в комнату, отапливая ее. Споры сторонников металла и пластика остаются актуальными в любое время.

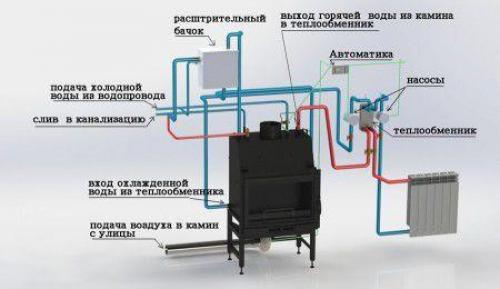

Теплообменник для камина с водяным контуром. Печь-камин с водяным контуром: устройство

По своему устройству печь-камин с водяным контуром мало отличается от традиционного камина, разница лишь в том, что в верхней части топки или в стенках печи устанавливается теплообменник со змеевиком, по которому циркулирует теплоноситель, чаще всего обычная вода. Змеевик подключается к замкнутому отопительному контуру, состоящему из радиаторов и соединительных труб, расширительного бака, при большой протяженности системы также устанавливают циркуляционный насос.

Схема работы печи-камина с водяным контуром

Топка печи-камина может быть как открытой, так и закрытой, защищенной жаропрочным стеклом. В нижней части топки находится решетка – колосник, через нее поступает воздух, необходимый для горения дров, а также отводятся продукты горения – зола. Под топкой находится зольник, он также выполняет функции поддувала и защищен распашной дверцей или выполнен в виде выдвижного лотка. В верхней части топки находится дымосборник, который соединяется с дымоходом. В зависимости от модели печи-камина могут быть также предусмотрены карманы и отверстия для конвекционного выхода нагретого воздуха, отсекатели пламени и другие элементы.

Существуют также модели, в которых внутренний контур теплоносителя не связан с системой отопления, и подогрев циркулирующей в радиаторах воды происходит через пластинчатый теплообменник. Такие печи более удобны для двухконтурных систем, позволяющих подключить не только отопление, но и горячее водоснабжение.

Устройство печи-камина с водяным контуром

Печь-камин с водяным контуром можно также сложить из кирпича. Стенки топки в такой печи выполняют двойными: внутреннюю стенку делают из металла, внешнюю – из кирпича, а между ними располагают змеевик. Однако браться за кладку такой печи, не имея соответствующего опыта, не стоит – эта работа требует большой точности и соблюдения размеров, а переделать печь в процессе эксплуатации очень сложно.

Устанавливать печь-камин с водяным контуром как единственный источник постоянного отопления в холодных климатических зонах нецелесообразно – автоматизировать процесс топки невозможно, и надолго отлучаться из дома будет нельзя. Однако как дополнительная или резервная система отопления печь-камин будет очень кстати, особенно на время сильных холодов или ненастья.

Выбор печи-камина с водяным контуром

Выбор отопительного агрегата – ответственное дело, и прежде чем отдать предпочтение той или иной модели, нужно разобраться в характеристиках и возможностях таких печей. Попробуем рассмотреть наиболее важные из них.

1. Мощность. В отличие от обычной печи или камина, на отопительных приборах с водяным контуром производитель указывает два значения мощности: общая тепловая мощность и мощность теплообменника. Что же они означают? Общая тепловая мощность – это то количества тепла, которое печь способна отдать в окружающее пространство посредством инфракрасного излучения через стекло топки и конвекционные каналы и от системы отопления.Составная ее часть – мощность теплообменника, то есть то количество тепла, которое подается в радиаторы.Например, полная заявленная тепловая мощность печи-камина с водяным контуром – 11 кВт, мощность теплообменника – 4 кВт. Учитывая необходимую для обогрева каждых 10 м 2 площади мощность, которую принимают равной 1 кВт, такая печь-камин с водяным контуром сможет обогреть дом площадью 100-110 м 2. При этом учтите, что заявленная мощность рассчитана на непрерывную работу печи, что для отопительных приборов, работающих на дровах, является делом хлопотным, ведь дрова придется подкладывать постоянно. Если вы планируете топить печь-камин только в дневное время, увеличьте необходимое значение мощности в 1,5-2 раза.

Угловой камин с водяным контуром. Вопрос-ответ

Агрегат представляет собой гибрид привычной печки, котла и камина. Схема для нагрева воды может быть сделанной из отдельных труб-регистров, расположенных в топке либо вдоль стенок. Другая альтернатива – теплоноситель циркулирует внутри двух перегородок в корпусе, такую конструкцию называют «рубашкой».

Обогрев дома при помощи дров - технология, которой уже не один век. И сегодня она остается актуальной для загородных домов, особенно в условиях отсутствия централизованного отопления, отсутствия газификации, дороговизны электрического отопления. Особым спросом пользуются печи с водяным контуром.

Наш интернет-магазин предлагает широкий ассортимент современных стальных и чугунных печей-каминов с водяным контуром, в том числе угловых, который обеспечивает обогрев помещений больших площадей. Главным преимуществом такого оборудования является его многофункциональность. Печь с водяным контуром позволяет приготовить или разогреть пищу, нагреть воду. Кроме того, благодаря интересному дизайну такой камин станет украшением любого помещения.

Среди основных преимуществ использования подобного оборудования выделяют несколько пунктов:

• Формирование приятной обстановки в помещении.
• Высокая скорость прогревания.
• Возможность совмещать с уже действующими системами отопления.
• Обустройство практически в любом месте, главное – соблюдать правила Пожарной безопасности.
• Простоту применения с теплообменниками, абсолютную автономность.
• Работу от доступного и недорогого вида топлива.
• Многофункциональность. Это и отопительный прибор, и оборудование для приготовления еды.

У нас можно выбрать печь камин с водяным контуром отопления с мощностью как 13 кВт, так и 26 кВт. Это значит, что с помощью нашего оборудования можно обогреть помещения объёмом от 100 до 600 м3.

В наличии есть недорогие печи камины с теплообменником в стальном корпусе для небольших помещений, например, печь «Студент». А есть более дорогие варианты, такие как отопительно-варочная плита GUCA GULIVER termo, позволяющая заняться полноценным приготовлением пищи. Кроме того, печь снабжена духовым шкафом.

С любой из представленных печей с водяным контуром, в том числе угловой, можно создать полноценную отопительную систему. Такое оборудование не только обогревает дом, но и создаст в нем прекрасную атмосферу.

Камин с водяным контуром недостатки. Камин с водяным контуром: преимущества, недостатки и схема подключения

Камин с водяным контуром это комбинация традиционного камина и твердотопливного котла. Также как и обычный камин он устанавливается в гостиной и греет воздух в помещении. Работает на дровах или топливных брикетах и позволяет наслаждаться видом живого огня.

Главное отличие камина — работа на систему отопления. Он греет не только помещение в котором установлен, но еще и все здание. Внутри камина с водяной рубашкой установлена специальная емкость – водяной контур, подключаемый к общей системе отопления. При горении дров в камине вода в контуре подогревается и поступает в отопительную систему.

Преимущества камина с водяным контуром

• Экономия газа.   Во время горения камина газовый котел может не работать. Он автоматически отключается и не участвует в нагреве воды, за счет чего вы можете экономить газ и отапливать здание при помощи дерева
• Дополнительный источник тепла. При сильных и длительных морозах газовому котлу может не хватать отопительной мощности. В этом случае камин послужит страховкой. Это дополнительный источник тепла, который может работать в паре с котлом
• Альтернатива газу.   Камин с водяным контуром  – это альтернатива газовому отоплению. Например, если давление газа упадет, возникнут перебои с подачей газа или котел внезапно выйдет из строя, то камин обеспечит «резервное» отопление на некоторое время

Основные минусы

Как и любая вещь, камины с водяной рубашкой имеют определённые минусы:

1. Сложность подключения к уже существующей системе отопления. Для установки камина к нему нужно обеспечить подачу и отвод холодной воды, а также подвести трубы для подключения к системе отопления. Поэтому задумываться об использовании камина необходимо еще на этапе строительства. «Врезать» камин в уже существующую систему будет сложно и дорого.
2. Стоимость. Для полноценной работы камина необходимы сопутствующие материалы: теплообменник, теплозащита, расширительный бак, медная труба и так далее. В результате общая стоимость камина с водяным контуром превышает стоимость обычного камина в несколько раз

Какие материалы необходимы для установки камина

Чтобы отапливаться камином с водяным контуром его необходимо подключить к системе отопления. Для этого используются следующие комплектующие:

• Подставка, на которую устанавливается камин
• Расширительный бак
• Медная труба для подключения камина
• Контролер для управления работой камина
• Термозащита – датчик, защищающий камин от закипания (сбрасывает воду в контуре, если она достигает 95 ˚С)
• Подрывной клапан – защищает камин от повышения давления
• Соединительная арматура (вентили, муфты – основные сантехнические соединения, используемые при монтаже)
• Теплообменник (только для открытой системы подключения)

В чем отличие каминов с водяным контуром между собой?

1. Внешним видом . Например камины могут отличаться по внешнему виду стекла: призматическое, прямое или панорамное. Тип стекла чаще всего влияет на стоимость камина. Прямое – дешевле, панорамное и призматическое – дороже. При этом, каждый производитель может вносить свои корректировки во внешний вид.
2. Мощностью . Камины выпускаются под различную отопительную мощность, которая зависит от площади отопления: 12, 15, 19 и 24кВт.
3. По схеме подключения – открытая или закрытая схема подключения (об этом далее). Камины для открытой системы делаются под давление 1,5 атмосферы и толщина внутренней стенки 4мм. Камины под закрытую систему должны выдерживать более высокое давление – 2,5 бар. В них большая толщина стенки – 6мм и соответственно больший вес камина.

Схемы подключения камина

1. Открытая. Используется специальный расширительный бак, который вешается над камином и работает по принципу сообщающихся сосудов. В данном случае вода, нагреваемая в камине, передается в систему отопления через теплообменник.
2. Закрытая. Камин подключается напрямую в систему отопления, без отдельного расширительного бака (используется общий расширительный бачок всей системы).

Способ подключения зависит от конкретной ситуации. Некоторые специалисты считают, что открытая система является более безопасной, однако не всегда имеется техническая возможность для такого подключения.

В каких случаях стоит использовать камин. И стоит ли?

В качестве выводов:

1. Камин с водяным контуром  это дополнительный и альтернативный источник тепла для частного дома .
2. Это не замена и не аналог твердотопливного котла, а дополнение к основному источнику тепла. В то время как твердотопливный котел может быть основным источником тепла и полностью покрыть потребность в отопительной мощности.
3. Лучше всего использовать камин с водяным контуром в том случае, если вы планировали ставить обычный воздушный камин. Так вы сможете получать дополнительное тепло от сжигания дров и экономить газ.
4. Отапливаться камином с водяным контуром  ради экономии газа не всегда целесообразно. Ведь камину нужны дрова, которые стоят денег. И для их хранения нужно место. Поэтому в этих целях следует рассмотреть другие источники альтернативного отопления, например тепловые насосы или солнечные коллектора .

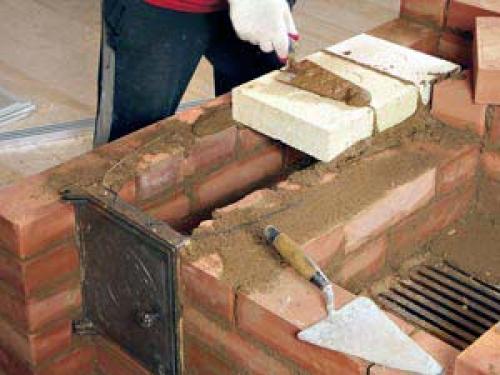

Печь камин с водяным контуром из кирпича

Обычный кирпичный камин и камин с водяным контуром по внешним данным практически ничем не отличаются друг от друга, но вот внутренняя структура отличается сильно. Если в первом варианте топка камина возводится из огнеупорного кирпича или камня, то во втором варианте обязательно добавляется стальная рубашка из двойного металлического листа.
Почему используется двойной лист?

Это делается с одной единственной целью – установить в межлистовом пространстве змеевик, по которому будет проходить вода.

Объем нагреваемой воды во многом будет зависеть от двух показателей самой конструкции:

• Первое – это количество обогреваемых помещений, которое влияет на количество батарей отопления и протяженность всей системы.
• Второе – контурность системы. Одноконтурная – это только отопление. Двухконтурная – это отопление плюс использование горячей воды для бытовых нужд. Для небольшого дома стандартный объем воды в системе отопления 40-50 литров.

Но, как утверждают специалисты, изготавливать печи-камины с водяным контуром из кирпича достаточно сложно. Здесь не только большие материальные расходы, но сложность в изготовлении топки, где используются и кирпичи, и металл. Поэтому даже опытные печники встречают в процессе возведения такого камина трудности, связанные с установкой металлической облицовки, за счет чего может сократиться объем топки или уменьшиться кирпичная кладка.

Здесь, конечно, все приходится точно рассчитать, чтобы в процессе эксплуатации прибора не возникли сложности.

Готовые печи-камины с водяным контуром, изготовленные из металла – самый простой и надежный вариант. Здесь нет необходимость, что-то доделывать или переделывать. Такой камин устанавливают по месту расположения и подключают к системе отопления дома.

Для тех, кто хочет видеть в интерьере декоративное оформление камина, можно предложить облицевать его любым отделочным материалом, к примеру, тем же кирпичом.

При постройке печи, посмотрите порядовку печи Кузнецова . Она поможет вам правильно сложить печь с высоким КПД.

Камин с водяным отоплением. Что мы обычно ждем от камина?

Когда мы – Вы, я или кто-либо другой – сидя у экрана компьютера, рисуя свой проект или просто размышляя на тему отопления дома, задумываемся о камине и отоплении дома (особенно если задумываемся о первом и втором одновременно), мы частенько забываем первичные ожидания от самого камина. Во-первых, мы забываем разницу открытого камина и камина с дверцей. А она существенная, если дверца обычная. Дело в том, что топки бывают «колосниковые» и «подовые». Про это я недавно написал отдельную статью « Современная дверца для камина с огнеупорным стеклом – важные особенности! ».

Многие отлично знают, в чем все-таки прелесть открытых каминов. Но вряд ли многие люди могут различить важные особенности каминной топку (или любой камин с дверцей) и открытый камин. И уж, тем более, меньше людей смогут подобрать дверцу, за стеклом которой камин будет гореть с эффектом открытого камина – хорошую подовую дверцу . Подавляющее же большинство стальных каминов и любых каминов с дверцами – колосниковые. Это требуется для эффективности отопления. Горение в них совсем другое, эстетика сгорания дров в них никогда не сравнится с открытым камином или камином с хорошей подовой дверцей.

Во-вторых, вот мой личный опыт и опыт моих коллег. Чтобы не откладывать постоянно топку камина и вообще иметь возможность наслаждаться видом пламени, камин должен располагаться на самом видном месте гостиной. Так же он не занимать ключевое место – чтобы не мешался. Это, конечно же, очевидно, но когда возникает вопрос о водяном контуре, мы начинаем прокручивать многие варианты размещения для выгодного отопления дома. Зачастую, мы забываем о вышеназванной очевидности в угоду эффективности отопления.
