Печь «ТОП-модель 200» с дожигателями, обеспечивающими перевод печи в режим длительного горения. Печь «ТОП-модель 200» с дожигателями, обеспечивающими перевод печи в режим длительного горения.Печь для дома Мильна-100 Печь для дома Мильна-100

Так что для того чтобы получить полное сгорание окиси углерода СО, водорода Н2, сажистых частиц Н(С-Н) и атомарного углерода С, необходимо обеспечить не только подачу необходимого объема кислорода, но подогреть его до оптимальной температуры для вступления в реакцию.

Буржуйка с дожигом газов чертеж. Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению печи «Булерьян» .

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Подовая печь с камерой дожига. Принцип работы печей такого класса

Функционирование печи длительного горения основано на медленно текущем процессе генерации горючих газов, а если выражаться простым кухонным языком – на процессе тления. Топка печи разделена на две обособленные функциональные зоны: непосредственно генерации и дожига. В первой, при строго дозированном поступлении кислорода и заданной температуре, происходит медленное окисление топлива – пиролизное горение с выделением сопутствующих газов, которые состоят из угарного газа, водорода и прочих. Процесс, по сути своей, напоминает сухую перегонку древесины, известную выдельщикам древесного угля уже очень давно.

При температуре 440 – 465 градусов Цельсия происходит подсушивание топлива и его первичное окисление, далее выделяющиеся газы смешиваются с кислородом вторичного воздуха, посредством вентиляторного блока или естественной конвекции. Горение такой смеси происходит при температуре 550 – 570 градусов Цельсия. В зоне дожигания температура колеблется в пределах 1070 – 1120 градусов Цельсия и при таком тепловом режиме эффективно сгорают не только углерод твердого остатка, но и сопутствующие примеси. Характерной особенностью, которой наделена печь для бани длительного горения, является то, что она имеет развитую систему калориферов, через которые производиться интенсивный теплообмен с окружающим пространством.

Важно! Одной из самых весомых полезных особенностей протекания процессов в печи для бани длительного горения, является то, что при оптимальных условиях возможно получение дымовых газов высокой чистоты. Угарный газ сжигается практически в полном объеме, углекислого газа содержится в 3 раза меньше, относительно выхлопа печей традиционной схемы, летучих твердых веществ в 4,7 раза. А как мы знаем, именно они являются основой сажевых отложений в дымовых каналах, борьба с которыми – залог безопасного функционирования отопительного прибора.

Источник: https://bannye-pechi.postroivsesam.info/stati/sistema-vtorichnogo-dozhiga-v-pechah-i-kaminah-kak-sdelat-dozhigatel-gaza-v-pech

Вторичный воздух в печи. Как от печи получить максимум тепла?

Думаю, что каждый хочет получить от печи максимальное количество тепла при сжигании одного и того же количества дров. Я тоже не исключение. Здесь хочу поделиться, что я для этого делаю.

1. Использую сухие дрова

Вот сравните сколько энергии получается при сжигании дров разной влажности:

Влажность 50%  — 9300 кДж/кг

Влажность 20% — 16300 кДж/кг

Влажность 15% — 18000кДж/кг

Здесь мы видим, что с 1 кг сухих дров можно получить в 2 раза больше энергии, чем с сырых.

Чтобы дрова хорошо просохли, нужно защитить их крышей от осадков и обеспечить сквозняк. Для этого дрова обычно сушат под навесом 1,5-2 года.

Я обычно покупаю дрова весной, в марте-апреле, складываю их под навесом, они сохнут два лета и к следующему отопительному сезону они сухие.

2. Топлю печь не более двух часов за раз.

Чем сильнее кирпич нагрелся, тем меньше он может аккумулировать теплоты уходящих газов. Чем дольше топить печь, тем больше тепла будет вылетать в трубу.

3.Топлю печь 2 раза в сутки.

За 10-12 часов после топки внутренняя поверхность кирпича уже достаточно остыла, чтобы воспринимать тепло отходящих газов, а наружная поверхность кирпича еще теплая и отдает тепло в помещение. Делал замеры температуры в топке сразу после прогорания дров — 320-360 градусов, а через 10 часов  80-90 градусов.  Температура наружных стен печи при таком режиме эксплуатации  в течении суток колеблется от50 до 60 градусов.

4.Подготавливаю дрова перед растопкой.

Дрова заношу с улицы сразу как протопилась печь и складываю их перед печью. Перед топкой за полчаса — час закладываю дрова в топку, чтобы они нагрелись, и затем уже разжигаю.  Делаю это для того, чтобы топка максимально быстро  нагрелась до температуры выше 600 градусов. Только в этом случае происходит полное сгорание дров.

Прочистную дверку нижнего горизонтального канала открыл и закрыл отверстие стеклом на герметике, чтобы иметь возможность наблюдать за огнем и дымом в этом канале. Через стекло в луче фонаря хорошо видно сколько идет дыма.

При розжиге холодных дров дым идет плотной стеной и довольно долго. Если я разжигал уже подогретые дрова, то дым был заметен только в луче фонаря и постепенно он исчезал, что говорит о более полном сгорании, ведь дым — это недогоревшие частицы.

5.Верхний розжиг

Также, наблюдая через стекло, я заметил, что при верхнем розжиге дров дыма идет значительно меньше, чем при нижнем и исчезает он быстрее. Отсюда сделал вывод, что при верхнем розжиге получается более полное сгорание.

Также при верхнем розжиге одно и то же количество дров горит примерно на полчаса дольше, чем при нижнем.

6.Подаю вторичный воздух

Для увеличения полноты сгорания подаю в топку вторичный воздух. Это делаю через съемные конфорки в варочной плите. Наблюдал через стекло, что при подаче воздуха через конфорку языки пламени длиннее, чем через поддувало. При открывании поддувальной дверки пламя уменьшается. Это вы можете увидеть на

Решил, что когда буду переделывать печь, то сделаю ее без зольника, с подовым горением и подачей вторичного воздуха. Причем подача вторичного воздуха должна быть регулируемой. Она нужна через 10-15 минут после растопки и до конца активного горения. Когда в топке угли и нет языков пламени подачу вторичного воздуха нужно закрывать. Если за время топки делается несколько закладок дров, то после каждой закладки опять нужно его открывать.

7.Делаю минимальное количество закладок за одну топку.

Желательно загрузить нужное количество дров в топку сразу, чтобы потом не подбрасывать. При подбрасывании через топочную дверку поступает большое количество комнатного воздуха, который охлаждает топку и всю печь. Если все же необходимость в добавлении дров есть, то это лучше делать  когда огня уже нет, а угли еще не прогорели и светятся красным. В этом случае температура в топке быстрее поднимается до необходимой для полного сгорания дров.

8.Вовремя закрываю задвижку на трубе.

После того, как закончилась фаза активного горения дров я прикрываю задвижку. Оставляю зазор около 2 см. После того как угли полностью прогорели —  закрываю. Если задвижку не закрыть, то печь значительно быстрее остывает, проверено. Пару раз забывал закрыть задвижку на ночь, к утру печь  остывала до 30 градусов.

Я думаю, что каждый хочет получить от печи максимальное количество тепла при сжигании одного и того же количества дров. Я тоже не исключение. Здесь хочу поделиться, что я для этого делаю.

1. Использую сухие дрова

Вот сравните, сколько энергии получается при сжигании дров разной влажности:

Влажность	Количество энергии, кДж/кг
50%	9300
20%	16300
15%	18000

Здесь мы видим, что с 1 кг сухих дров можно получить в 2 раза больше энергии, чем с сырых.

Чтобы дрова хорошо просохли, нужно защитить их крышей от осадков и обеспечить сквозняк. Для этого дрова обычно сушат под навесом 1,5-2 года.

Я обычно покупаю дрова весной, в марте-апреле, складываю их под навесом, они сохнут два лета и к следующему отопительному сезону они сухие.

2. Топлю печь не более двух часов за раз

Чем сильнее кирпич нагрелся, тем меньше он может аккумулировать теплоты уходящих газов. Чем дольше топить печь, тем больше тепла будет вылетать в трубу.

3. Топлю печь 2 раза в сутки

За 10-12 часов после топки внутренняя поверхность кирпича уже достаточно остыла, чтобы воспринимать тепло отходящих газов, а наружная поверхность кирпича еще теплая и отдает тепло в помещение.

Делал замеры температуры в топке сразу после прогорания дров — 320-360 градусов, а через 10 часов — 80-90 градусов. Температура наружных стен печи при таком режиме эксплуатации в течении суток колеблется от 50 до 60 градусов.

4. Подготавливаю дрова перед растопкой

Дрова заношу с улицы сразу как протопилась печь и складываю их перед печью. Перед топкой за полчаса — час закладываю дрова в топку, чтобы они нагрелись, и затем уже разжигаю.

Я делаю это для того, чтобы топка максимально быстро нагрелась до температуры выше 600 градусов. Только в этом случае происходит полное сгорание дров.

Дожиг пиролизных газов. Принцип действия пиролизной печи, чертежи и её достоинства

Пиролизная или газогенераторная печь относится к классу теплогенераторов длительного горения. Чтобы понять принцип её работы, необходимо познакомиться с важной особенностью органического топлива: при воздействии высокой температуры и ограниченном доступе кислорода длинные углеводородные молекулы, из которых оно состоит, распадаются на более короткие, причём образующиеся при этом вещества имеют газообразное агрегатное состояние.

Данный процесс называют пиролизом (газогенерация — русскоязычный эквивалент), а выделяющийся летучий коктейль — древесным газом. Все входящие в его состав вещества — водород, метан, азот, угарный газ и др. – являются горючими. В обычной печи сгорает только небольшая часть этой смеси (в камине часто можно видеть синие сполохи), а все остальное вылетает в трубу.

Варианты исполнения пиролизной печи

Пиролизные теплогенераторы устроены несколько иначе. Их рабочая часть разделена на две камеры: в одной (камера газификации) при температуре примерно 1100 градусов обугливается твёрдое топливо, во второй (камера дожигания) – сгорает выделяющийся при этом древесный газ. Воздух в обе зоны подаётся принудительно и строго дозировано. Тот, который поступает в первую камеру, называется первичным, во вторую — вторичным.

Твёрдый остаток, имеющийся в 1-й камере по завершении пиролиза, представляет собой древесный уголь (кокс). Его можно извлечь, тогда теплогенератор будет играть роль углевыжигательной печи. Но обычно уголь также сжигается, то есть пиролизная печь «выжимает» из органического топлива все тепло, какое только можно.

Упрощенная схема пиролизной печи

Для повышения КПД в верхней части топки пиролизной печи устанавливается специальный элемент, именуемый катализатором, дожигателем, турбулизатором или рассекателем (каждый производитель выбирает название на свой вкус). Он представляет собой керамическую деталь с вкраплениями оксидов различных металлов. Наилучший эффект демонстрируют катализаторы с добавлением платины. Роль данного элемента состоит в следующем:

• являясь хорошим отражателем, он возвращает тепловое излучение в тлеющую массу топлива и увеличивает тем самым объем выделения пиролизного газа;
• благодаря особой форме катализатора, проходящий через него пиролизный газ рассекается на несколько потоков, завихряется и хорошо перемешивается с воздухом, что в совокупности обеспечивает более полное его сгорание;
• данный элемент за счёт своей высокой температуры вызывает воспламенение пиролизного газа, являясь по сути горелкой пиролизной печи.

Сегодня пиролизные печи котлы применяются довольно широко. Ими обогревают жилые дома, производственные помещения и прочие постройки с постоянным пребыванием людей. Такая популярность объясняется следующими достоинствами данной разновидности отопителей:

1. Поскольку сжигаются все составляющие топлива, установка имеет высокий КПД — до 85% (некоторые производители заявляют даже про 93%).
2. В результате полного окисления органических молекул выхлоп пиролизной печи по большей части содержит только углекислоту и пар — никаких тяжёлых углеводородных радикалов, угарного газа и других недоокисленных веществ. За это качество агрегаты данного типа иногда называют бездымными. Они не наносят вреда экологии и чистить их приходится сравнительно редко.
3. Подачу пиролизного газа в камеру дожигания легко можно регулировать, поэтому по удобству управления и инерционности эта печь может сравниться с газовым отопителем: мощность быстро можно менять в пределах от 5 до 100%. По этой же причине её гораздо легче автоматизировать, чем прочие твердотопливные теплогенераторы.
4. Топливом для пиролизных печей может выступать не только древесина, но и всевозможный мусор, в том числе старые автомобильные покрышки. Также имеются модели, работающие на жидком горючем, например, отработанном машинном масле.
5. Отбор тепла можно производить при помощи воды (печь оснащается теплообменником и превращается в котёл) без ухудшения характеристик печи.
6. На одной заправке топливом агрегат работает гораздо дольше, чем обычная металлическая печь (до 24-х часов).

Дожиг газов в банной печи. Как это выглядит?

Горение происходит с участием воздуха. В обычной печи он проходит к топливу через дверцу зольника и колосниковую решетку. После того как печь вышла на рабочий режим, то есть дрова разгорелись и топка прогрелась, подачу воздуха уменьшают. Для этого прикрывают дверцу зольника, оставляя небольшой зазор.

Дрова горят медленнее, топка не перегревается, а дает ровно столько тепла, сколько нужно для помещения. Но у такого режима есть и существенный недостаток: окисление при нехватке кислорода оказывается неполным. Через дымоход в атмосферу уходят угарный газ, простые циклические углеводороды, углерод в виде сажи. Все это — энергоносители, которые могли бы быть использованы для отопления помещения. Газообразные продукты неполного сгорания загрязняют атмосферу, а твердые и смолистые вещества откладываются на внутренних поверхностях дымохода.

Для дожига дымовых газов такого состава в топку подают вторичный воздух. Он попадает туда через отверстия на задней или боковых стенках. Смесь дымовых газов и вторичного воздуха воспламеняется, и в печах со стеклянной дверцей четко видно пламя в верхней части топки. Чтобы вторичный воздух не охладил дымовые газы ниже температуры воспламенения, его предварительно подогревают. Полости, через которые он проходит, соприкасаются с поверхностью топки.

В зависимости от режима первичного горения в дымовые газы уходит от 5 до 30 % энергии дров. Благодаря вторичному дожигу полному окислению подвергаются до 90 % горючих веществ. Применение технологии повышает тепловую эффективность печей практически в два раза и в 10 раз снижает вредные выбросы. Из-за уменьшения количества смол и сажи вероятность возгорания в дымоходе тоже падает.

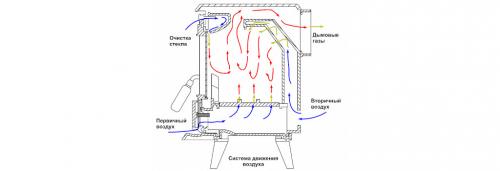

Вторичный дожиг. Котел длительного горения или «система вторичного дожига»?

Камины с системой вторичного дожига – это один из быстрых и экономичных способ обогреть свой дом в холодное время года. Он обладает большей энергоэффективностью по сравнению с обычном камином, но имеет КПД ниже, чем у твердотопливного пиролизного котла. Поэтому он может эффективно использоваться для обогрева дома в системах с воздушным или водяным контуром отопления.

Особенности устройства камина с «вторичным дожигом»

Классический камин имеет открытую топку и очень низкий КПД (не более 20%). Поэтому использовать его для обогрева дома не всегда рентабельно. Большой и неконтролируемый объем свежего воздуха, поступающего в топку, обуславливает неполное сгорание топлива — и в золе, и в дыме остаются не прогоревшие твердые частицы.

Это же служит причиной таких потерь, как:

• •Не до конца окислившийся углерод (CO, а не CO2);
• •Неполное сжигание газов, полученных в процессе пиролиза (а при нагревании твердого топлива их выделяется немало).

В свою очередь камины с дополнительным дожигом, сжигают топливо практически без твердого остатка, а также большую часть горючих фракций и газов. Они принципиально отличаются от классических каминов и топок более закрытой камерой и дополнительной дозированной подачей кислорода (система вторичный дожиг). Горение проходит как бы в два этапа: внизу топки и вверху.

Внизу угли от дров и сами дрова тлеют, в результате чего выделяется тепло и большой объем горючих газов.

Вверху топочной камеры горючие газы сгорают, выделяя дополнительное тепло. Такое разделение процессов возможно только при независимой подаче вторичного воздуха в верхнюю часть камеры через специальные заслонки.

Визуально топки с системой вторичного дожига от печей-каминов отличаются комплектованием, способом монтажа и большой дверкой жаропрочного стекла. Камин состоит из топки, облицовки и дымохода. Печь-камин проще — при установке требуется только «подключение» к дымоходу. Но эта «простота» немного снижает декоративные свойства.

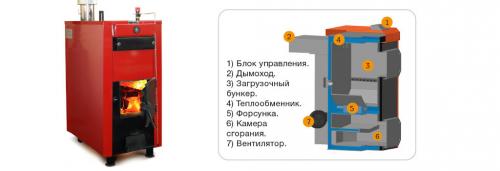

Особенности и отличие пиролизного котла

Принцип работы пиролизного котла заключается в генерировании и последующем сжигании горючего газа. Кстати, это свойство дало второе название пиролизным котлам — газогенераторные.

Устройство пиролизного котла следующее. В большой камере закладка дров сначала разгорается, а затем воздух автоматически перекрывается, за счет чего, в условиях недостатка кислорода, дрова тлеют длительное время. Выделяемый угарный газ и зольные частицы смешиваются с подогретым воздухом во вторичной камере и догорают. Особенность конструкции – в наличии вентилятора мощностью 50-100 Вт, который обеспечивает принудительную подачу воздуха. В приборе есть возможность поджечь много дров, после чего они медленно горят в течение 12-ти часов. То есть, владельцу не нужно часто подходить к прибору и подкладывать топливо. Такие котлы можно использовать при обогреве загородного дома.

Поэтому, при желании эффективно обогреть дом с использованием водного или воздушного контура, выбор пиролизного котла (или котла длительного горения) будет более рентабелен.

Однако у пиролизного котла есть и ряд недостатков:

• Его нельзя топить сырыми дровами, котел на них просто не работает. Теплоотдача сырых дров в 2 раза ниже – энергия уходит на испарение воды, из-за чего они не тлеют;
• Весьма нежелательно применять древесину, которая дает смолу (сосну, ель, березу), так как отложениями они сильно загрязняют бочку, камеры, форсунки, и затем все это проблематично очищать;
• Нередко возникает перерасход дров в межсезонье, когда нужно задействовать отопление в холодную ночь, чем практически полностью нивелируется повышенный КПД;
• Зола, которая остается от дров, выносится струей в дымоход. Дымоход загрязняется, зола оседает беспорядочно, «по ветру», загрязняя все вокруг;
• Поломка, неправильная работа, не настроенная автоматика угрожают массовым выбросом СО, большим перерасходом дров – угарный газ и древесные частицы не догорают полностью;
• Большая цена, а также стоимость топлива, из-за чего возникают немалые расходы.

Камин длительного горения на сегодняшний день пользуется большой популярностью для решения вопроса отопления дома. Он эффективен, экономичен, и при этом можно подобрать дизайн, подходящий к любому интерьеру. И тогда камин становится не только качественным способом обогрева помещения, но и элементом уюта в доме.

Форсунка дожига пиролизных газов. Принцип работы пиролизной печи

В чем заключается принцип работы этой печки? Процессы, происходящие в ней, многим незнакомы, поэтому необходимо более подробно изучить принцип действия пиролизной печи.

Отличительной чертой пиролизной печи своими руками от обычной является то, что топливо в ней сгорает тогда, когда образуется недостаток кислорода. И это удивительно, потому что в обычных конструкциях топливо сгорает, если есть большое количество кислорода и это обеспечивает нормальное функционирование всей системы обогрева.

Как происходит процесс пиролиза? Когда сжигается углеводородное топливо, начинается процесс окисления и выделения тепла. Топливо под влиянием высокой температуры сгорает не до конца, выделяя при этом большое количество различных газов. Чем выше температура будет при недостатке кислорода, тем интенсивнее начинают выделяются эти газы.

К примеру, если сжигать древесное топливо, то будут выделяться такие газы, как уксусная кислота, ацетон, метиловый спирт. Вместе с ними в дымоход поступают различные смолистые соединения и частицы древесного угля. Эти несгоревшие остатки можно повторно сжигать , потому что они вполне горючи. Газы, не сгоревшие до конца, могут выделяться при сжигании любого топлива, такого как естественная органика или нефтепродукты. Различное топливо имеет разную температуру горения. Так, нефтепродукты могут гореть при температуре 800−900 градусов, а дрова сгорают при 500 градусов.

Таким образом, принцип работы пиролизной печи своими руками заключается в сжигании этих газов. Именно поэтому такие печи по-другому называются газогенераторами. Пиролиз – это процесс разложения топлива на составляющие части при его нагревании, с последующим их сжиганием и выделением тепла.
