Чтобы использовать баню круглый год, нужно подумать, как она будет отапливаться. Для небольших построек отличный вариант – металлическая печь для бани. Конструкция компактна и быстро нагревается. Умельцы научились собирать ее самостоятельно. Если же возиться желания нет, то можно купить готовую модель.

Тематический материал:

• Как выбрать камни для бани

1. Емкость для выкладки камней с крышкой. В крышке есть отверстие для выхода пара.
2. Бак для нагрева воды.

Среди преимуществ металлических устройств:

• пожаробезопасность;
• длительный срок службы;
• компактные размеры;
• малый вес в сравнении с каменкой;
• не вырабатываются угарные газы.

Из минусов пользователи выделяют быстрое остывание, поэтому в печке придется постоянно поддерживать горение.

Чтобы решить эту проблему, производители создали два вида печей:

1. Горячие . Подходят для периодической эксплуатации. Механизм быстро нагревается вплоть до 100 градусов. Помещение прогревается в ускоренном режиме. При выборе важно обращать внимание на толщину, качество металла и швы. Тонкая листовая сталь при такой температуре нагрева начнет деформироваться.
2. Холодные . Применяются в строениях, где нужно обеспечить постоянный обогрев. Металл нагревается постепенно и долго, поэтому риск получения ожога минимален. Температура в печи регулируется. Максимальная отметка составляет 50 градусов. Есть несколько камер для сгорания топлива. В качества сырья для изготовления следует брать стальные утолщенные листы, топку сделать из чугуна.

При выборе банной печки нужно руководствоваться требованиями СНиП 41-01-2003, правилами пожарной безопасности ППБ 01-93.

Чтобы правильно рассчитать расход камней, во внимание берут площадь парной, наличие теплоизоляции. Средний расход составляет 20–40 кг на 1 куб. м помещения. Чем больше будет камней, тем проще вырабатывать пар.

Что касается объема топки, то она делается примерно в половину больше, чем аналогичная в каменке.

Какая форма печи должна быть

В производство запущены такие формы печей:

• круглые;
• прямоугольные;
• угловые;
• цилиндрические;
• многоугольные;
• в виде буквы Т;
• квадратные.

По этажности бывают одно-, двухъярусные.

Форма печи определяется местом ее установки.

Самыми надежными считаются печи прямоугольной формы. Они по углам нагреваются меньше, поэтому риск деформации минимален.

Часто выбирают и цилиндрические конструкции. Причина тому – равномерное нагревание. Но они теряют форму гораздо чаще, чем первый тип.

При выборе печи важно учесть, что теплоотдача от нее должна превышать потери тепла в помещении.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

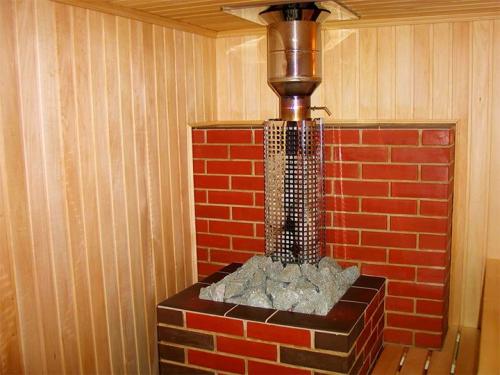

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Открытый вид лучше всего подходит для установки в сауне, где нужна высокая температура и низкая влажность.

Изделие состоит из трех частей:

• топки;
• отделения под камни;
• емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

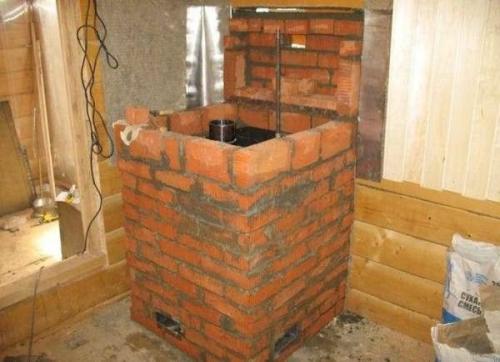

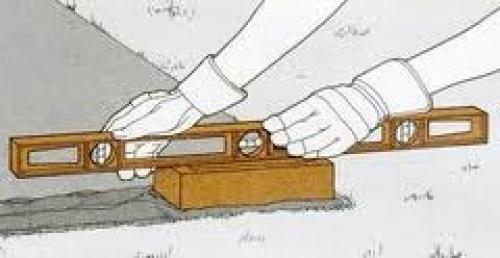

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной.

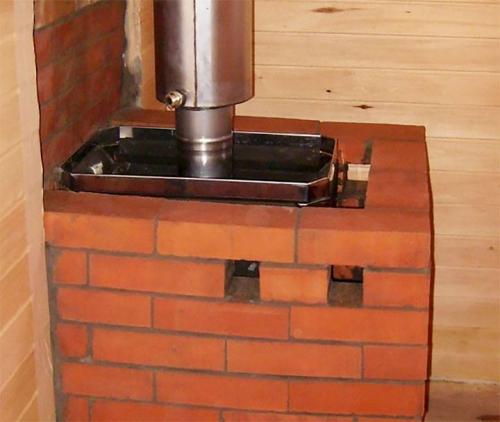

Закрытые (обложенные кирпичом или камнем)

Закрытая печь – атрибут русской бани, где нужна высокая влажность и комфортная температура.

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Железная печь для бани своими руками: чертежи. Конструктивные особенности печки для бани

Печи из железа отличаются конструкцией, тип которой определяется чертежом.

Выделяют такие разновидности:

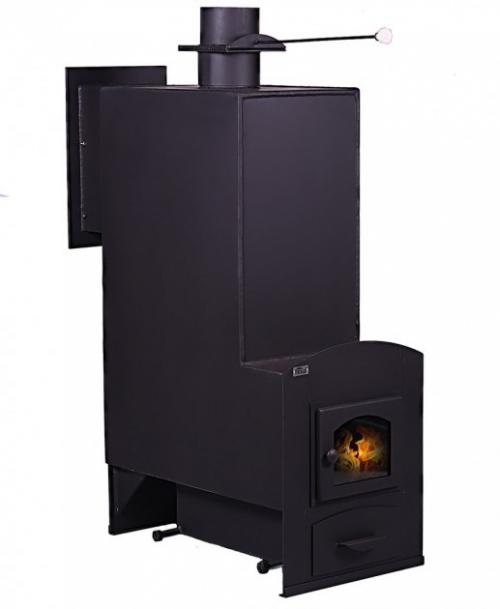

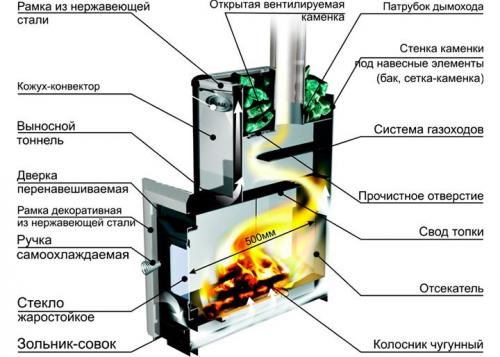

Железная печь в баню может включать в себя топочный корпус, расположенный горизонтально либо вертикально по отношению к полу, две камеры с вертикальной загрузкой и каменку расположенную внутри конструкции. Печка для бани из железа может быть трехкамерной, с горизонтальной дровяной загрузкой, водным баком, каменкой.

Вертикальная топка дает возможность сэкономить больше свободного места в парилке, однако дрова горят непродолжительное время и их придется постоянно подбрасывать, дабы поддерживать необходимую температуру окружающего воздуха. Горизонтальная топка обладает значительными габаритами, занимает существенное свободное пространство, однако дрова сгорают медленнее. Устройства такого плана устанавливают за пределами парилки (в предбаннике), поэтому существует реальная возможность отапливать одновременно оба помещения.

Конструкции металлических печей. Плюсы и минусы металлических печей

Металл относится к прочным материалам, но он одновременно пластичен и податлив, что позволяет придать ему почти любую конструкцию. Он способен выдержать высокие нагрузки и перепады температур. Имеется немало методов обработки металлов, поэтому при изготовлении печей можно применять различные технологии.

Так как главным конкурентом металлических агрегатов на рынке отопительного оборудования являются кирпичные конструкции, сравнение технических характеристик будет между ними. Например, КПД печей из кирпича составляет около 70%. Что касается металлических изделий, то этот показатель у них достигает 83%, при этом они весят намного меньше и более доступные по цене.

Еще одним важным преимуществом печи для дома из металла считается цельность конструкции, поэтому ее можно без проблем перемещать и перевозить. С крупными сооружениями из кирпича это сделать невозможно.

По причине незначительного веса металлическим агрегатам не требуется обустройство отдельного прочного фундамента, а установка заключается только в возведении дымохода. В неотопительный период мобильное железное изделие можно переместить в подсобку или сарай и тем самым освободить пространство в помещении.

Металл, используемый в качестве материала изготовления агрегата, отличается высокой теплопроводностью, в результате чего он быстро нагревается, но и остывает аналогично. Такой обогрев способствует повышению КПД. В кирпичных печах сначала следует подождать, когда начнется внутренний теплообмен, а до этого в процессе протопки все полученное тепло уходит в дымоход.

Почти все преимущества металлических агрегатов основаны на особенностях этого материала – он достаточно плотный, не пористый, под воздействием конденсата не отсыревает как кирпичи. Им не опасны длительные перерывы в работе, они не нуждаются после простоев в разгонной протопке.

Металлические печи для дачи легче сертифицировать и на них проще оформить разрешение в пожарной инспекции, что позволит сэкономить и деньги, и время. В продаже встречаются модели, которым вообще не требуется согласование, а только установка автономного дымохода.

Но у металлических агрегатов имеются и недостатки:

1. Они не «дышат», так как в отличие от кирпича металл не пористый материал. Кирпичная печь при остывании поглощает из воздуха влагу, а при нагревании отдает ее. В результате в помещении создается постоянный баланс влажности, обеспечивающий ощущение комфорта. Иногда металлические агрегаты облицовывают кирпичом, чтобы добиться аналогичного эффекта, но он получается не таким результативным, а конструкция теряет легкость и мобильность.
2. Как уже говорилось, металл быстро нагревается и остывает, поэтому для поддержания тепла в доме, печку из него приходится топить постоянно, а иначе она через несколько часов полностью остынет. Решить данную проблему можно путем изготовления металлического агрегата длительного горения. Но в любом случае он является постоянным очагом, создающим риск возникновения пожара и угара, и по этой причине его нельзя надолго оставлять без присмотра.
3. Основной минус металлических печей заключается в их пожароопасности. У них стенки при нагреве раскаляются до такой степени, что могут спровоцировать воспламенение предметов, отделочных материалов, напольного покрытия, расположенных в непосредственной близости от огня. Поэтому в МЧС не просто получить разрешение на использование железного агрегата в жилой постройке – для него придется обустроить отдельную котельную.
4. Срок эксплуатации печки из металла для дома составляет до 20 лет. При частой эксплуатации даже толстый металл выгорает, в результате чего стенки изделия становятся тоньше. Но всего за десятилетие работы печь полностью окупает свою стоимость за счет сокращения расходов на топливо и возможности заменить агрегат без ремонта и перепланировки помещений.
