Сэндвич-трубы для бани или банный сэндвич-дымоход. Основные принципы самостоятельной сборки

Сэндвич-трубы для бани или банный сэндвич-дымоход. Основные принципы самостоятельной сборки

Этот раздел посвящен тому, как правильно собрать дымоход из сэндвич труб для бани. Кратко остановимся на основополагающих правилах, выполнение которых обязательно:

1. Основная сборка производится посредством прямых элементов установленной производителем длины.
2. Горизонтальные прогоны в обязательном порядке оснащаются ревизионными вставками, которые представляют собой сервисный тройник для удаления засорений.
3. На выходе трубы на наружную сторону бани оборудуется тройник, нижняя резьбовая часть оснащена заглушкой для удаления первичного конденсата и прочистки трубы в месте перехода дымовых газов изнутри — наружу.

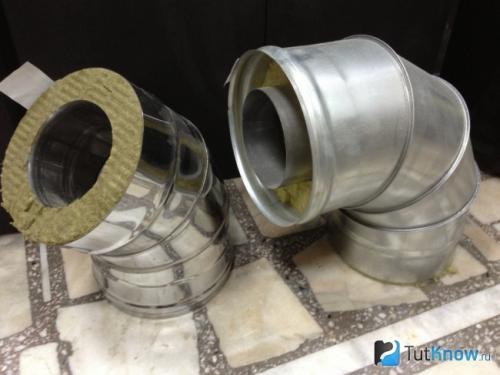

4. Углы и повороты 45 и 90 градусов должны быть изготовлены из основного материала прямых ходов и должным образом теплоизолированы термостойким материалом с температурой стойкости в пределах 630 — 670 градусов Цельсия.
5. Сэндвич труба для бани своими руками устанавливаемая в бане, общая высота которой до конька составляет порядка 4000 — 4500 мм должна оснащаться компенсатором линейной деформации, устанавливаемым на уровне потолочного перекрытия сооружения.

О принципах оформления последней трети дымохода и выхода его на уровень кровли мы упоминали выше.

Пошаговая инструкция для самостоятельного монтажа

Итак, как установить дымоход в бане из сэндвич труб? Пойдем по основным операциям:

Сэндвич-трубы для бани или банный сэндвич-дымоход. Основные принципы самостоятельной сборки

Этот раздел посвящен тому, как правильно собрать дымоход из сэндвич труб для бани. Кратко остановимся на основополагающих правилах, выполнение которых обязательно:

О принципах оформления последней трети дымохода и выхода его на уровень кровли мы упоминали выше.

Итак, как установить дымоход в бане из сэндвич труб? Пойдем по основным операциям:

1. Выберите место для монтажа дымохода: Выберите место, где дымоход будет монтироваться, учитывая расстояние от дымохода до стен и потолка, а также расстояние между дымоходом и другими элементами интерьера.
2. Установите нижнюю часть дымохода: Установите нижнюю часть дымохода на выбранное место, обеспечив ее надежное закрепление.
3. Установите верхнюю часть дымохода: Установите верхнюю часть дымохода, соединив ее с нижней частью.
4. Закрепите дымоход: Закрепите дымоход на стене или потолке, чтобы предотвратить его смещение или поворот.
5. Проверьте герметичность соединений: Проверьте герметичность соединений между частями дымохода, чтобы предотвратить утечку дыма.

Таким образом, вы собрали дымоход из сэндвич труб для бани. Проверьте, что все соединения герметичны, и ваш дымоход готов к использованию.

• Сборка горизонтального хода от выхода котла. Производится при помощи фланцевой пары, которая через термостойкую прокладку обжимается либо хомутами, либо болтовыми соединениями. Горизонтальный ход необходимо занизить относительно выходного патрубка печи примерно на 30 — 40 мм, для предотвращения попадания конденсата из дымохода в топочное пространство. В середине горизонтального хода или, как его называют на профессиональном сленге — лежака, монтируется ревизионная вставка для прочистки канала от сажевых отложений. Соединение осуществляется надеванием следующего сегмента на предыдущий, без изменения последовательности такого монтажа, для предотвращения подсоса дымовых газов в помещение;
• Обустройства выхода дымохода из помещения на улицу. Для прохода через стену необходимо использовать только целые элементы, если на месте проходки образуется стык, то перед стеной делается подрезка на необходимую длину и далее проходка добирается целым полноценным сегментом. Через деревянную стену, например в  бане из бруса труба проходит в термоизолированной гильзе из жароустойчивого материала, в стенах из стройматериала минерального происхождения, например, в бане из блоков, можно ограничиться герметизацией проходки качественной монтажной пеной;
• Обустройство вертикального хода. Как мы уже упоминали выше, в месте выхода трубы улицу, в нижней точке монтируется тройник для сбора и удаления конденсата. Труба крепится к стене с помощью анкеров или дюбелей. Частота узлов крепления должна быть кратна количеству прямых элементов;
• Надкровельная часть дымохода. Должна возвышаться над коньком не менее чем на 500 мм. Если по каким либо причинам высота сборки дымохода превышает 1500 мм над уровнем крыши, то такую конструкцию необходимо дополнительно закрепить с помощью тросовых растяжек с винтовыми вставками, для компенсации провисания и и регулирования натяжения.

Сэндвич труба для бани своими руками. Как выбирать дымоход сэндвич для бани

Дымовая труба сэндвич изготавливается путем соединения отдельных частей дымохода длиной 1 м. Каждый отрезок конструкции состоит из трех компонентов — внутренней и наружной трубы с термостойкой прослойкой. Для дымохода необходимы также элементы крепления и вспомогательные изделия. Двухстенные дымоходы производятся во многих исполнениях и отличаются своими параметрами — диаметрами, типом изолятора и его толщиной, материалом труб и т.д. Чтобы избежать ошибок при выборе элементов сэндвич трубы, воспользуйтесь рекомендациями.

Определение сечения дымовой трубы для бани

Дымовая труба должна иметь такое же сечение, как и выходной фланец печи. При необходимости можно определить сечение трубы для печи расчетным путем, используя требования СНИП:

1. Для котла мощностью 3,5 кВт используются трубы сечением 0,14x0,14 м.
2. Для котла мощностью 3,5–5,2 кВт — 0,14x0,2 м.
3. Для котла мощностью 5,2-7 кВт — 0,14x0,27 м.

Узнайте или рассчитайте тепловую мощность вашей печи и определите площадь сечения дымовой трубы, которая обеспечит выполнение требований СНИПа. Подберите дымоход сэндвич, имеющий круглую форму, по расчетной площади сечения.

Подбор трубы для бани по материалу

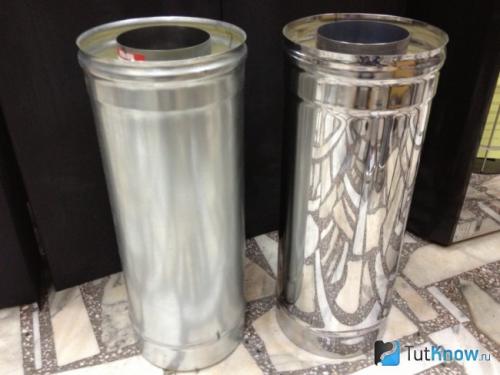

Внутренняя труба дымохода изготавливается из нержавеющей стали. Если есть возможность, выбирайте трубу с самой толстой стенкой, она более жесткая. Трубу со стенкой менее 1 мм не покупайте. Наружная труба может изготавливаться из любого металла, даже из оцинкованной стали. Лучше, чтобы наружная труба также была из нержавейки — при нагревании материал практически не удлиняется, чего не скажешь об оцинкованном листе.Трубы из нержавейки только внешне одинаковые. При покупке можно определить качество изделий следующим образом:

• Попытайтесь узнать состав металла трубы. Качественные образцы изготавливают из аустенитной стали, с добавлением молибдена, хрома, никеля. Эти вещества позволяют сопротивляться коррозии и кислотным веществам.
• Осмотрите сварные швы труб. Наличие прожженных швов не допускается.
• Трубы из нержавеющей стали стоят дорого. Можно снизить издержки на установку сэндвич трубы в бане, если изготовить комбинированный дымоход: в парилке с большой влажностью, высокими противопожарными требованиям и с целью придания представительного вида установите нержавеющие элементы, в других местах — оцинкованные.
• Для бани покупайте сэндвич трубы с теплоизолирующим материалом, выдерживающим температуру более 800 градусов. Такими характеристиками обладают асбестовые, минераловантные, керамзитовые утеплители.
• Толщина слоя изолятора при одинаковых свойствах материала может быть от 20 до 60 мм, поэтому перед покупкой обязательно интересуйтесь составом и свойствами утеплителя.

Соединение элементов трубы для бани

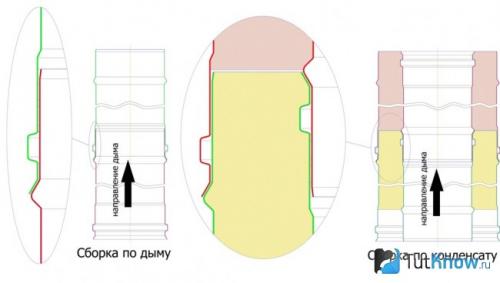

На рынке можно найти образцы, которые между собой стыкуются и фиксируются различными способами — фланцевым, байонетным, «по мостику холода», но для бани рекомендуется выбирать между соединением «по дыму» или «по конденсату». Отличие соединений — в следующем:

1. Соединение «по дыму» гарантирует отсутствие утечки дыма через стык в помещение. Но, с другой стороны, конденсат, стекающий по стенкам трубы, может попасть через щели внутрь сэндвича и навредить утеплителю.
2. В соединении «по конденсату» внутренняя труба верхнего сэндвича заходит в раструб нижней трубы, поэтому влага не попадает на утеплитель. В этом случае нет гарантий, что дым не просочится наружу.
3. Заказчик самостоятельно выбирает способ соединений. Для помещений обычно выбирают способ «по дыму», ведь в дымоходах сэндвич образуется небольшое количество конденсата.
4. При покупке проверяйте качество стыковки модулей. Хорошее соединение обеспечат образцы от одного производителя.
