Печь камин с системой дожига вторичных газов. Преимущество топливной печи с системой дожига

Печь камин с системой дожига вторичных газов. Преимущество топливной печи с системой дожига

Порой в описаниях топок можно встретить такое название как «третичный дожиг». Это является главной ошибкой определения, так как речь идет о поступлении воздуха в топку с помощью трех источников: каминной решетки, прорезь дверцы и забора для «чистого горения», расположенного в верхней части.

Маленькие частицы, содержащиеся в дыму, прогорают. Процесс горения очищается. Это положительный фактор не только для экологии, а также для пользования каминной топкой , так как в процессе эксплуатации в газах содержится довольно много золы и других веществ, которые оседают на стенках дымохода и негативно сказываются на его работе. Также, содержание в газах большого количества водорода, который, соединяясь с воздушными парами, образует кислоты, которые в свою очередь также губительны для поверхностей.

Топка с эффектом «чистого горения» не будет сильно отличаться в цене, но будет являться более эффективной в использовании, а также прослужит дольше и не будет приносить вреда здоровью. Выделение ядовитых паров сокращается и процесс прогорания идёт наиболее эффективно, поэтому топки с газовым оснащением попросту не нуждаются в системе вторичного дожига.

Топка с системой двойного отличается по размерам от привычных устройств, использующихся для отопления: устройство камеры дожига требует или увеличения высоты дымосборника, или уменьшения высоты стенок. Если уменьшить высоту стенок, это может привести к уменьшению размеров окошка топки. Поэтому при выборе облицовочных материалов для топки стоит учитывать, что такие топки подходят не всем образцам. Именно по этой причиной только 45% топок имеет систему вторичного дожига.

Преимущество топливной печи с системой дожига.

Порой в описаниях топок можно встретить такое название как «третичный дожиг». Это является главной ошибкой определения, так как речь идет о поступлении воздуха в топку с помощью трех источников: каминной решетки, прорезь дверцы и забора для «чистого горения», расположенного в верхней части.

Преимущества системы дожига

Маленькие частицы, содержащиеся в дыму, прогорают. Процесс горения очищается. Это положительный фактор не только для экологии, а также для пользования каминной топкой, так как в процессе эксплуатации в газах содержится довольно много золы и других веществ, которые оседают на стенках дымохода и негативно сказываются на его работе.

Также, содержание в газах большого количества водорода, который, соединяясь с воздушными парами, образует кислоты, которые в свою очередь также губительны для поверхностей.

Сравнение с другими типами топок

Топка с эффектом «чистого горения» не будет сильно отличаться в цене, но будет являться более эффективной в использовании, а также прослужит дольше и не будет приносить вреда здоровью. Выделение ядовитых паров сокращается и процесс прогорания идёт наиболее эффективно, поэтому топки с газовым оснащением попросту не нуждаются в системе вторичного дожига.

Размеры и дизайн

Топка с системой двойного отличается по размерам от привычных устройств, использующихся для отопления: устройство камеры дожига требует или увеличения высоты дымосборника, или уменьшения высоты стенок. Если уменьшить высоту стенок, это может привести к уменьшению размеров окошка топки.

Поэтому при выборе облицовочных материалов для топки стоит учитывать, что такие топки подходят не всем образцам. Именно по этой причине только 45% топок имеет систему вторичного дожига.

Принцип работы печи длительного горения. Принцип работы и правила растопки печей длительного горения

Физика процесса сгорания топлива в печах длительного горения достаточно сложна, так как в процессе пиролиза выделяется много газообразных органических веществ разных классов. Для обеспечения оптимального протекания этой реакции необходимо поддержание оптимальной, относительно невысокой температуры (400-500 С) и минимальный доступ кислорода. Поэтому строение топки и системы подачи воздуха может быть достаточно сложным.

В системе вторичного дожига наоборот необходимо обеспечить максимально высокую концентрацию кислорода. Это нужно для максимально полного сгорания всех газообразных органических соединений. Таким образом предотвращается попадание во внешнюю среду опасных для экологии соединений и повышается КПД отопительной системы. Также интенсивная подача свежего воздуха позволяет снизить количество сажи и других загрязнений которые могут «забить» дымоход.

В связи с вышеприведенными факторами при растопке печи длительного горения необходимо соблюдать определенный алгоритм действий. Он выглядит следующим образом:

• Вначале топку необходимо наполнить достаточным количеством древесины. Она должна быть хорошо просушенной (остаточная влажность не более 20%). Закладку нужно делать близкой к максимальному объему топки. Благодаря большой массе топлива изделие сможет генерировать тепловую энергию максимально долго, также это обеспечивает оптимальные условия для пиролитического разложения древесины.
• При розжиге щепки нужно укладывать поверх основной массы древесины, таким образом процесс горения будет распространяться сверху вниз.
• В процессе розжига подача первичного кислорода должна быть максимальной, таким образом создаются оптимальные условия для горения верхнего слоя дров. После достижения нужной интенсивности сгорания можно переключить изделие в режим длительного горения. Для этого специальным переключателем (входящим в базовый комплект) снижается доступ воздуха внутрь топки до минимальных значений. При этом поддув и дверцу нужно держать открытыми, пока вся масса топлива не разогреется до температуры около 300-400 С. После этого дверца герметично закрывается, а поддув выставляется на минимальный режим, что позволит обеспечить тление на протяжение многих часов.
• После достижения достаточной интенсивности пиролитической реакции нужно открыть на максимум доступ вторичного воздуха, это запустит систему вторичного горения и печь начнет давать максимум тепловой энергии.

Вторичный дожиг своими руками. Как сделать дожигатель газа в печь

Как сделать дожигатель газа в печь

Все проекты

Для бизнеса

Другие проекты

Топ недели

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

177 672 просмотра

Мы больше не будем рекомендовать вам подобный контент.

724 644 просмотра

Мы больше не будем рекомендовать вам подобный контент.

630 793 просмотра

Мы больше не будем рекомендовать вам подобный контент.

724 334 просмотра

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

777 774 просмотра

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

344 172 просмотра

Мы больше не будем рекомендовать вам подобный контент.

44 784 просмотра

Мы больше не будем рекомендовать вам подобный контент.

61 932 просмотра

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

1 019 543 просмотра

Мы больше не будем рекомендовать вам подобный контент.

170 221 просмотр

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

71 344 просмотра

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

Мы больше не будем рекомендовать вам подобный контент.

Топ недели

Прямой эфир

Образование

Вы отметили максимальное количество друзей (64) на этой фотографии.

Печь «ТОП-модель 200» с дожигателями, обеспечивающими перевод печи в режим длительного горения. Печь «ТОП-модель 200» с дожигателями, обеспечивающими перевод печи в режим длительного горения.Печь для дома Мильна-100 Печь для дома Мильна-100

Так что для того чтобы получить полное сгорание окиси углерода СО, водорода Н2, сажистых частиц Н(С-Н) и атомарного углерода С, необходимо обеспечить не только подачу необходимого объема кислорода, но подогреть его до оптимальной температуры для вступления в реакцию.

Кирпичная печь с камерой дожига. Кирпичная пиролизная печь своими руками порядовка

Сначала изготавливается плита фундамента. Неважно из какого материала фундамент под печь изготовлен, его не нужно связывать с фундаментом дома, так как просадку эти две конструкции могут дать различную.

Просвет между фундаментами печи и дома должен быть минимум 5 см. Далее этот просвет заполняется, и производится кладка кирпичом в соответствии со схемой.

С технологией кирпичной кладки лучше ознакомиться по видео, она включает несколько рабочих процессов: установку порядовок, подачу кирпичей и раствора, укладку, проверку надежности. В первую очередь всегда выводятся углы. Прямоугольные углы выстраивают с помощью порядовки - металлического угольника.

Первые несколько кирпичей кладут с помощью правила, а далее ставится порядовка, вертикальность ей придают воспользовавшись уровнем или отвесом. Делая кладку своими руками, важно позаботиться о безопасности и проследить за самым главным – герметизацией швов.

Для того, чтобы учесть все возможные огрехи, можно выложить сооружение сначала без раствора и, если все сходится, начать укладывать кирпич на раствор. Следующий шаг - установка колосников (чугунных решеток для поддержания слоя топлива) и топочных дверок.

Далее следует процедура подключения отопительной системы. Её необходимо тщательно продумать. Водогрейный котёл, при наличии схемы, необходимых навыков и оборудования варится собственноручно. Конечно, если нет практики, то лучше предоставить эту работу специалистам.

Источник: https://bannye-pechi.postroivsesam.info/novosti/vtorichnyy-dozhig-v-kamine-chto-eto-funkciya-vtorichnogo-dozhiga-sut-processa

Режим длительного горения печи. Как выбрать экономную печь на дровах длительного горения?

Если вы планируете приобрести топку только в качестве отопительного оборудования, необходимо определиться с выбором, какие функции будет выполнять устройство: будет единственным источником тепла или дополнением к электрическому/газовому оборудованию.

Еще немаловажный момент: планируете ли вы готовить/подогревать пищу на таком агрегате? В этом случае стоит рассмотреть отопительную печь на дровах с варочной поверхностью.

Выбирая печь длительного горения для гаража или загородного дома, уделите особое внимание таких характеристикам топочной системы, как размеры, вес, мощность. Так, для быстрого нагревания помещения с небольшой площадью хорошо подходят стальные приборы.

Рассмотрим наиболее важные параметры выбора отопительных систем.

• Материал изготовления. Преимущественно устройства данного вида изготавливают из стали и чугуна. Первые относятся к бюджетным вариантам, стенки таких конструкций прогреваются моментально, однако после сжигания топлива, корпус начинает быстро остывать. Чугунные модели имеют высокую теплоемкость, долго отдают тепло, но стоят дороже стального аналога.
• Характеристики производительности. Основное предназначение конвекционной печи – обогрев помещения, имеющего небольшую/среднюю площадь. Формула расчета: 1 кВт = 10 кв. м. К полученным данным надо добавить запас (примерно 15%).
• Коэффициент полезного действия. Так как чугунная топка остывает медленнее стального аналога, то имеет более низкий КПД. Именно эта характеристика влияет на тепловую отдачу устройства и затраты на топливо.
• Компания-производитель. Прежде, чем купить печь длительного горения на дровах, стоит почитать отзывы потребителей, размещенные на тематических форумах, в социальных сетях и других веб-ресурсах. В таких комментариях можно много узнать о бренде, достоинствах и недостатках тех или иных моделей, их принципах работы и многом другом.
• Вид топлива. Хорошие варианты при использовании дров для отопления – чугунные модели. Если вы планируется отапливать углем, стоит отдать предпочтение стальным моделям.
• Конструктивные особенности. Компании-производители предлагают агрегаты, выполненные как в современном, так и классическом стиле, а также стильные печи-камины длительного горения на дровах. Есть приборы с дополнительным функционалом и оснащенные стеклянной герметичной дверцей к топочным камерам.

Вторичный воздух в печи. Как от печи получить максимум тепла?

Думаю, что каждый хочет получить от печи максимальное количество тепла при сжигании одного и того же количества дров. Я тоже не исключение. Здесь хочу поделиться, что я для этого делаю.

1. Использую сухие дрова

Вот сравните сколько энергии получается при сжигании дров разной влажности:

Влажность 50%  — 9300 кДж/кг

Влажность 20% — 16300 кДж/кг

Влажность 15% — 18000кДж/кг

Здесь мы видим, что с 1 кг сухих дров можно получить в 2 раза больше энергии, чем с сырых.

Чтобы дрова хорошо просохли, нужно защитить их крышей от осадков и обеспечить сквозняк. Для этого дрова обычно сушат под навесом 1,5-2 года.

Я обычно покупаю дрова весной, в марте-апреле, складываю их под навесом, они сохнут два лета и к следующему отопительному сезону они сухие.

2. Топлю печь не более двух часов за раз.

Чем сильнее кирпич нагрелся, тем меньше он может аккумулировать теплоты уходящих газов. Чем дольше топить печь, тем больше тепла будет вылетать в трубу.

3.Топлю печь 2 раза в сутки.

За 10-12 часов после топки внутренняя поверхность кирпича уже достаточно остыла, чтобы воспринимать тепло отходящих газов, а наружная поверхность кирпича еще теплая и отдает тепло в помещение. Делал замеры температуры в топке сразу после прогорания дров — 320-360 градусов, а через 10 часов  80-90 градусов.  Температура наружных стен печи при таком режиме эксплуатации  в течении суток колеблется от50 до 60 градусов.

4.Подготавливаю дрова перед растопкой.

Дрова заношу с улицы сразу как протопилась печь и складываю их перед печью. Перед топкой за полчаса — час закладываю дрова в топку, чтобы они нагрелись, и затем уже разжигаю.  Делаю это для того, чтобы топка максимально быстро  нагрелась до температуры выше 600 градусов. Только в этом случае происходит полное сгорание дров.

Прочистную дверку нижнего горизонтального канала открыл и закрыл отверстие стеклом на герметике, чтобы иметь возможность наблюдать за огнем и дымом в этом канале. Через стекло в луче фонаря хорошо видно сколько идет дыма.

При розжиге холодных дров дым идет плотной стеной и довольно долго. Если я разжигал уже подогретые дрова, то дым был заметен только в луче фонаря и постепенно он исчезал, что говорит о более полном сгорании, ведь дым — это недогоревшие частицы.

5.Верхний розжиг

Также, наблюдая через стекло, я заметил, что при верхнем розжиге дров дыма идет значительно меньше, чем при нижнем и исчезает он быстрее. Отсюда сделал вывод, что при верхнем розжиге получается более полное сгорание.

Также при верхнем розжиге одно и то же количество дров горит примерно на полчаса дольше, чем при нижнем.

6.Подаю вторичный воздух

Для увеличения полноты сгорания подаю в топку вторичный воздух. Это делаю через съемные конфорки в варочной плите. Наблюдал через стекло, что при подаче воздуха через конфорку языки пламени длиннее, чем через поддувало. При открывании поддувальной дверки пламя уменьшается. Это вы можете увидеть на

Решил, что когда буду переделывать печь, то сделаю ее без зольника, с подовым горением и подачей вторичного воздуха. Причем подача вторичного воздуха должна быть регулируемой. Она нужна через 10-15 минут после растопки и до конца активного горения. Когда в топке угли и нет языков пламени подачу вторичного воздуха нужно закрывать. Если за время топки делается несколько закладок дров, то после каждой закладки опять нужно его открывать.

7.Делаю минимальное количество закладок за одну топку.

Желательно загрузить нужное количество дров в топку сразу, чтобы потом не подбрасывать. При подбрасывании через топочную дверку поступает большое количество комнатного воздуха, который охлаждает топку и всю печь. Если все же необходимость в добавлении дров есть, то это лучше делать  когда огня уже нет, а угли еще не прогорели и светятся красным. В этом случае температура в топке быстрее поднимается до необходимой для полного сгорания дров.

8.Вовремя закрываю задвижку на трубе.

После того, как закончилась фаза активного горения дров я прикрываю задвижку. Оставляю зазор около 2 см. После того как угли полностью прогорели —  закрываю. Если задвижку не закрыть, то печь значительно быстрее остывает, проверено. Пару раз забывал закрыть задвижку на ночь, к утру печь  остывала до 30 градусов.

Камера дожига в банной печи. Принцип работы пиролизной печи

В чем заключается принцип работы этой печки? Процессы, происходящие в ней, многим незнакомы, поэтому необходимо более подробно изучить принцип действия пиролизной печи.

Отличительной чертой пиролизной печи своими руками от обычной является то, что топливо в ней сгорает тогда, когда образуется недостаток кислорода. И это удивительно, потому что в обычных конструкциях топливо сгорает, если есть большое количество кислорода и это обеспечивает нормальное функционирование всей системы обогрева.

Как происходит процесс пиролиза? Когда сжигается углеводородное топливо, начинается процесс окисления и выделения тепла. Топливо под влиянием высокой температуры сгорает не до конца, выделяя при этом большое количество различных газов. Чем выше температура будет при недостатке кислорода, тем интенсивнее начинают выделяются эти газы.

К примеру, если сжигать древесное топливо, то будут выделяться такие газы, как уксусная кислота, ацетон, метиловый спирт. Вместе с ними в дымоход поступают различные смолистые соединения и частицы древесного угля. Эти несгоревшие остатки можно повторно сжигать , потому что они вполне горючи. Газы, не сгоревшие до конца, могут выделяться при сжигании любого топлива, такого как естественная органика или нефтепродукты. Различное топливо имеет разную температуру горения. Так, нефтепродукты могут гореть при температуре 800−900 градусов, а дрова сгорают при 500 градусов.

Таким образом, принцип работы пиролизной печи своими руками заключается в сжигании этих газов. Именно поэтому такие печи по-другому называются газогенераторами. Пиролиз – это процесс разложения топлива на составляющие части при его нагревании, с последующим их сжиганием и выделением тепла.

Источник: https://bannye-pechi.postroivsesam.info/novosti/vtorichnyy-dozhig-v-kamine-chto-eto-funkciya-vtorichnogo-dozhiga-sut-processa

Форсунка дожига пиролизных газов. Пиролизные котлы с естественной подачей воздуха

Вариант 1.

Камера загрузки и пиролизного сжигания топлива располагается внизу, а дожига пиролизного газа – над ней (рис. 1). Подача первичного и вторичного воздуха при такой схеме осуществляется снизу, через поддувальную дверку, которая соединена цепочкой с со встроенным в «водяную рубашку» котла датчиком-регулятором. Первичный воздух подается через поддувальную камеру и колосниковую решетку в таком количестве, чтобы обеспечивать медленное сгорание твердого топлива с выделением горючего газа, который с помощью естественной тяги подается в верхнюю камеру. Вторичный воздух предварительно подогревается в нижней и подается в верхнюю камеру с помощью трубок с калиброванными отверстиями, обеспечивая процесс горения газа.

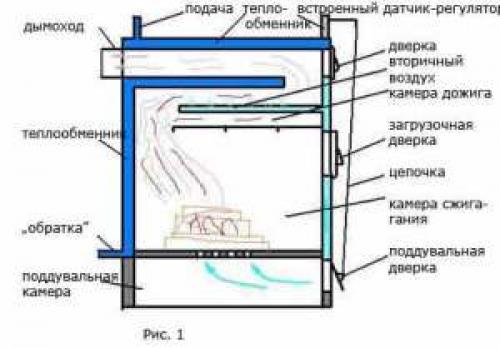

Рис.1 Схема пиролизного котла с естественной подачей воздуха и верхним расположением камеры дожига

Вариант 2.

Эта схема (рис. 2) предусматривает расположение камеры загрузки и пиролизного горения топлива вверху, а камеру сжигания газа – внизу. При розжиге такого котла в верхней его части открывается дроссельная заслонка и топливо начинает гореть как в обычном твердотопливном котле, а дымовые газы выделяются напрямую в дымоход. После того как топливо загорится, заслонка закрывается и котел начинает работать в газогенераторном режиме: пиролизный газ поступает в нижнюю камеру и там сгорает, выделяя тепловую энергию и нагревая теплоноситель в его теплообменнике («водяной рубашке»).

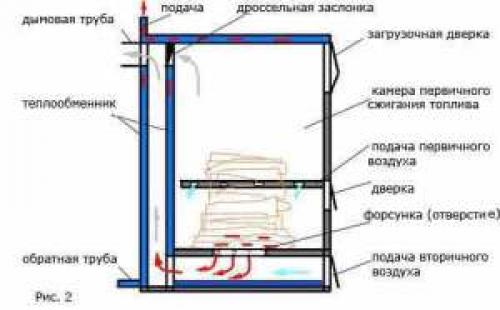

Рис.2 Схема пиролизного котла с верхней камерой загрузки и пиролизного горения

Вариант 3.

Эта схема пиролизного котла отличается от предыдущей тем, что загрузочная дверка располагается не сбоку, а сверху. Кроме того, теплообменник дополнен трубами, которые позволяют увеличить площадь контакта с горячими газами и повысить эффективность теплоотдачи. Верхнее расположение загрузочной дверки позволяет сделать процесс загрузки топлива более удобным. Кроме этого, при желании такую камеру можно нарастить вверх, увеличивая тем самым объем одновременно загружаемого топлива, а значит и длительность работы котла.

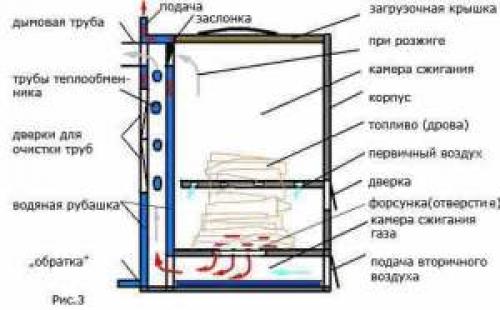

Рис. 3 Схема пиролизного котла с расположением загрузочной дверки сверху

Вариант 4.

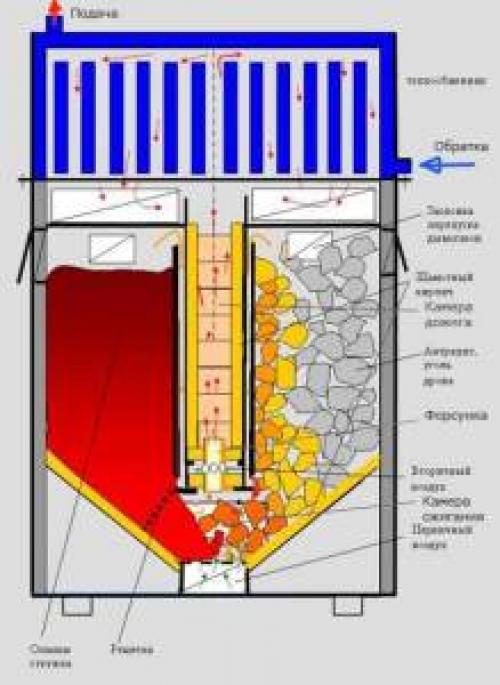

Данная схема (рис. 4) отличается от других, как местом расположения теплообменника (в верхней части), так и конструкцией самих камер сжигания топлива. Загрузочная — выполнена в виде бункера с наклонным основанием, что обеспечивает самопроизвольное поступление топлива, по мере его выгорания, к месту первичного горения. Камера дожига здесь выполнена в виде трубы из огнеупорного материала и располагается внутри загрузочного бункера, над камерой первичного сжигания топлива. Для повышения температуры в ней и создания лучших условий для сжигания горючего газа, в данной конструкции предусмотрен подогрев ее стенок снаружи частью горячих дымовых газов.
