Как сделать автоклав из газового баллона. Корпус автоклава

Как сделать автоклав из газового баллона. Корпус автоклава

Для рабочего корпуса автоклава (бак) подойдет отслуживший свой срок газовый баллон, ресивер от большегрузного автомобиля или железнодорожного вагона, поскольку эти сосуды изготовлены из специальной, котельной стали, и рассчитаны на работу под большим давлением. Желательно, чтобы рабочее давление, на которое рассчитан бак, было не менее 0,3 МПа (3 кгс/см²).

Вместимость автоклава зависит от его внутреннего диаметра и высоты. В баке диаметром 300 мм в один ряд можно поставить 4 однолитровые банки, а в бак диаметром 350 мм войдут 7 таких банок.

Корпус из баллона

На бытовом газовом баллоне (рис. 1) нужно срезать верхнюю часть  5 , затем к ней и корпусу 1  приварить стальные фланцы 2  из металла толщиной 10 мм. Предварительно во фланцах сверлят по 8 отверстий под болты М10. Для уплотнения между фланцами ставят резиновую прокладку 4 . Перед тем как разрезать баллон, не забудьте очистить его от остатков газа и хорошо продуть воздухом.

В крышку 5  нужно вмонтировать гильзу 6  для установки термометра, манометр  7 , предохранительный клапан 8  и вентиль или шаровой кран 9  (необходим для закачивания воды в бак при испытании автоклава на герметичность и прочность).

Термометр с пределом измерения 150 °С, манометр — 0,4 МПа (4 кгс/см²). Предохранительный клапан можно использовать, например, от водонагревателя ЭПВ-2А или изготовить самому (рис. 2).

Рис. 1. Устройство автоклава : 1 — корпус; 2 — фланцы; 3 — болт; 4 — резиновая прокладка; 5 — крышка; 6 — гильза; 7 — манометр; 8 — клапан предохранительный; 9 — кран шаровой; 10 — прокладка; 11 — скоба; 12 — банка; 13 — подставка Рис. 2. Предохранительный клапан автоклава : 1 — корпус; 2 — отверстие для выхода пара; 3 — болт; 4 — пружина; 5 — шарик

Сельские умельцы иногда сваривают корпус автоклава из обычной стали. Это рискованно, так как нет никакой гарантии, что он не разорвется во время эксплуатации. Ведь в листах такой стали встречаются каверны или микротрещины, снижающие сопротивляемость к разрыву.

Испытание на прочность

Изготовленный и собранный автоклав обязательно нужно испытать на герметичность и прочность. Для этого в бак заливают воду, закрывают крышку и, накачивая насосом воду, доводят давление внутри бака до 0,375 МПа (3.75 кгс/см²) и выдерживают его не менее 5 мин.

Предохранительный клапан настраивают на несколько большее давление, чтобы он не сработал при испытании. После испытания предохранительный клапан нужно настроить на срабатывание при давлении 0,25 МПа (2,5 кгс/см²).

В дальнейшем автоклав обязательно нужно испытывать не реже 1 раза в год .

Простой автоклав своими руками. Что нужно для того, чтобы сделать автоклав самостоятельно

Что нужно для изготовления автоклава своими руками мы сейчас узнаем. Во-первых, понадобится газовый баллон или прочная металлическая емкость, например молочная фляга, а во-вторых, ваши умелые руки.

Из газового баллона

Итак, рассмотрим, что нужно для изготовления автоклава своими руками из газового баллона:

• Проделать отверстие сверху газового баллона. Диаметр отверстия должен получиться немного больше диаметра 3х литровой банки;
• К отверстию с помощью сварки прикрепить фланец;
• Сделать металлическую крышку, чтобы ее размер соответствовал размеру фланца, а толщина крышки была не меньше 5 мм;
• В крышку вмонтировать прибор для измерения внутри автоклава давления;
• Вмонтировать штуцер для закачивания воздуха в агрегат;
• Осуществить крепление крышки с помощью болтов, к фланцу прикрепить герметически детали;
• Между фланцем и металлической крышкой поставить резиновую прокладку;
• На дно автоклава изготовить деревянную решетку.

Из молочной фляги

Теперь рассмотрим, что нужно для изготовления автоклава своими руками из молочной фляги.

Такой домашний автоклав потребует некоторые изменения емкости, итак:

• В первую очередь придется усилить дно, чтобы в дальнейшем под давлением избежать выгибания дна фляги, нужно будет укрепить дно стальным кругом;
• Хомутами закрепить цилиндрическую часть металлического бидона;
• Переделать зажимное устройство крышки, потому что обычный крепежный зажим не способен будет выдержать давление. Для этого нужно сделать зажимную пластину максимальной прочности с 6 винтами;
• Установить необходимые приборы: вентиль под насос, термометр, манометр, предохранительный клапан для сброса давления.

Автоклав, сделанный по вышеперечисленным способам достаточно прост в изготовлении, нужно только иметь под рукой дрель и болгарку. К тому же этот агрегат имеет небольшой вес и его удобно транспортировать.

Конструкция у этого устройства разборная, что немаловажно, если, допустим, понадобится заменить какую-либо деталь или же, если решите усовершенствовать свой автоклав.

Ну и, разумеется, самодельный автоклав будет хорошей экономией денег, так как промышленные агрегаты, которые продаются в магазинах, обойдутся намного дороже автоклава, изготовленного самостоятельно.

Простой автоклав своими руками

Для изготовления автоклава своими руками не нужно быть специалистом в области механики или инженерии. Вам просто нужно иметь некоторые навыки и инструменты.

Для изготовления автоклава из газового баллона:

• Газовый баллон или прочная металлическая емкость (например, молочная фляга)
• Умелые руки

Для изготовления автоклава из молочной фляги:

• Молочная фляга
• Дрель
• Болгарка
• Умелые руки

Автоклав, сделанный по вышеперечисленным способам, достаточно прост в изготовлении. Он имеет небольшой вес и удобен для транспортировки. Конструкция у этого устройства разборная, что важно, если вам нужно заменить какую-либо деталь или усовершенствовать свой автоклав.

Самодельный автоклав будет хорошей экономией денег, так как промышленные агрегаты, которые продаются в магазинах, обойдутся намного дороже автоклава, изготовленного самостоятельно.

Источник: https://bannye-pechi.postroivsesam.info/stati/avtoklav-iz-gazovogo-ballona-dlya-domashnego-samodelnyy-avtoklav-iz-gazovogo-ballona

Автоклав своими руками из бидона.

Бытовой автоклав из молочной фляги (бидона)

разделы:

• автоклав
• Дом и быт
• консервирование
• стерилизация
• тушенка
• хранение
• экономия

Изготовление полноценного автоклава в домашних условиях из стандартной алюминиевой молочной 25-литровой фляги. Автоклав используется для консервирования продуктов и изготовления тушенки, которую при обычной варке, без создания давления около 3 бар и температуры до 120 градусов, получить невозможно. Используется ограниченный набор инструментов - дрель, болгарка, обычные домашние ручные инструменты. Электросварка не требуется.

Исходная молочная фляга ФА-25

Для устройства автоклава необходимо решить 4 проблемы:

1) Усиление днища – оно у бидона плоское, потому, если ничего не предпринять, давление его выгнет пузом. Ставим дополнительный плоский стальной блин, притянутый специальной конструкцией (подробнее внизу)

2) Усиление цилиндрической части бидона стандартными хомутами.

3) Переоборудование прижима крышки – имеющийся штатный механизм прижима-защелки на большое давление не рассчитан. Изготавливаем прочную прижимную пластину с 6-ю винтами.

4) Установка контрольно-измерительных приборов (КИП) и необходимую для автоклава автоматику – термометр, манометр, вентиль под насос, предохранительный клапан с возможностью принудительного сброса давления.

1) Усиление днища

Берем старый колесный диск на 12 дюймов (обычные диски, например, «Жигулей» – не меньше 13 дюймов, а на 12 – это от «Оки» и маленьких «Daewoo», диски на трех болтах). Распускаем диск вдоль на три части, как указано на рисунке, чтобы получить два обруча-чашки.

Диск колеса 12' и места реза болгаркой.

Обручи ставим навстречу друг другу со дна и с точки сужения фляги. В нижнюю чашку, под дно фляги, вставляем круг из листового металла толщиной 5 мм и диаметром 28,5 см со снятой фаской. Обручи стягиваем шестью стяжками из резьбовой штанги М6.

Дополнительное днище, вставленное в обруч-чашку.

2) Усиление цилиндрической части

Для усиления цилиндрической части фляги берем пять стандартных стальных хомутов 280-300 мм и стягиваем на равном расстоянии друг от друга.

Стягивание цлиндра фляги хомутами

3) Переоборудование прижима крышки

Штатный алюминиевый прижим с защелкой удаляем. Круглую крышку фляги обвальцовываем-обстукиваем по периметру, чтобы резиновая прокладка из-под нее не выдавливалась высоким давлением. Изготавливаем шетигранную или круглую прижимную пластину из достаточно прочного металла с шестью отверстиями Ф10 мм по диаметру 24 см. (Окружность делится на шесть частей как раз откладыванием на ней радиуса 12 см).

Изготавливаем из винтов-петель крючки, отрезая лишнее, чтобы свободно одевались на ручки фляги.

Источник: https://bannye-pechi.postroivsesam.info/stati/avtoklav-iz-gazovogo-ballona-dlya-domashnego-samodelnyy-avtoklav-iz-gazovogo-ballona

Самодельный автоклав для тушенки. Автоклав из газового баллона для домашнего консервирования — своими руками

На дворе осень и многие занимаются заготовкой своих любимых консервов у рыбаков также открылся лов щуки и других ценных пород рыб.
Также многие сейчас сезонно держат всевозможную скотину свинюшек,курочек,бычков и прочую живность.
Также в лесу открылся сбор грибов дозревают последние самые позднеспелые сорта различных овощей.
Так к чему я всё это, это всё нужно как-то сохранять готовить из всего этого всевозможные консервы,салаты,тушенку, а для этого конечно же лучше использовать автоклав редкий человек который занимается всякими заготовками не мечтает о нём.

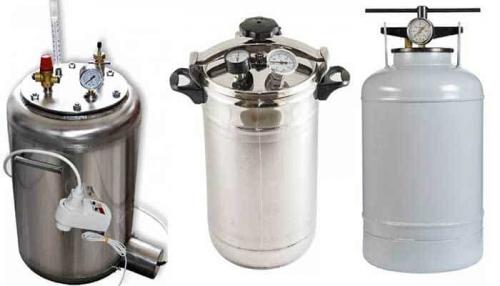

Но цена заводских моделей достаточно высока и конечно же многим простым смертным просто не по карману.

Но наш русский народ в силу своей изобретательности и выживаемости во всех условиях которые только возможно, естественно стал изобретать свои собственные методы по изготовлению этого прекрасного агрегата своими руками.

Согласитесь заготовить сразу же 20 банок грибов или какого-либо другого салата практически за несколько часов достаточно большое подспорье в заготовках на зиму.

Как раз автоклав может помочь нам в домашнем консервировании консервов и тушенки.
Давайте разберемся из чего же можно сделать естественно своими руками автоклав.
Конструкций данного аппарата достаточно много, его делают из скороварки  можно сделать из куска нержавеющей трубы подходящего диаметра естественно нужно будет наложить сверху снизу флянец но это уже детали.
Также автоклав можно сделать из молочного бидона и прочих прочих железяк подходящего объема и толщиной стенок чтобы держать немаленькое давление.

Как сделать автоклав для домашнего консервирования своими руками

Наш стерилизатор мы будем изготавливать из газового баллона, для того чтобы делать вкусные консервы на зиму да и не только на зиму их можно употреблять практически сразу как они остынут.
Уверен за уши не оттянешь.

Для приготовления автоклава своими руками нам потребуются следующие материалы

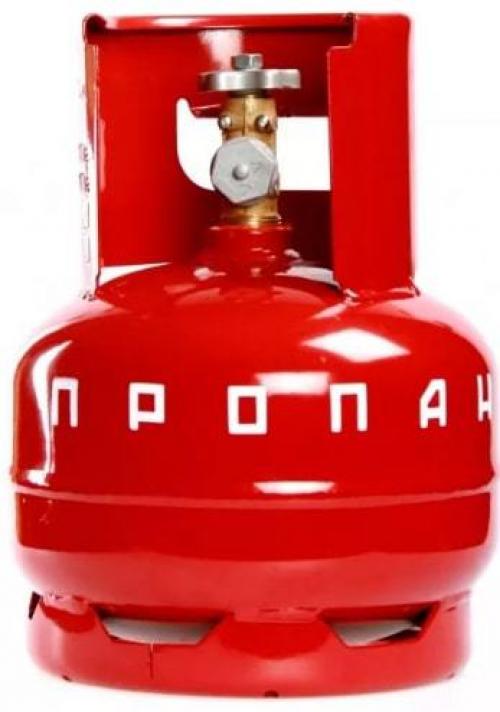

Газовый баллон размер можете выбрать какой вам больше понравится их на самом деле великое множество

5 литровый

12 литровый

24 литровый

50 литровый

Из личного опыта могу посоветовать выбрать 24 литровый, его можно взять куда-нибудь с собой например на рыбалку и приготовить там консервы.

Найти газовый баллон для таких целей можно в чермете покупка обойдется в бросовую сумму порядка 100 руб.

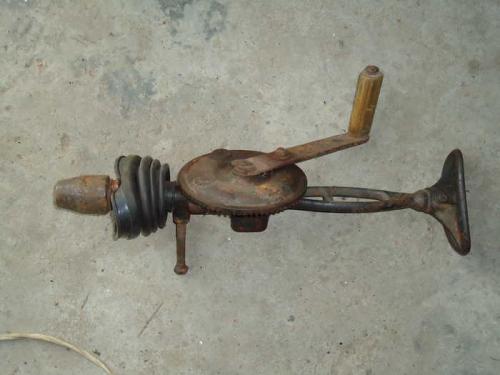

Далее нам потребуется дрель==== советую взять не электрическую ручную  любой конструкции например такую.

На патрон наденем пыльник от автомобиля, для того чтоб газ который возможно есть он под давлением и может попасть в глаза,а пыльник нас защитит.

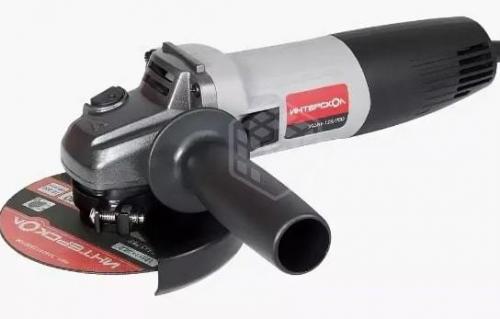

Необходима болгарка

Сварочный аппарат

Ну и в заключении конечно же потребуется золотые руки и голова.

Изготавливать  будем следующим образом:

Возьмем газовый баллон 24 литровый считаю эту емкость оптимальной.

Спилим болгаркой верхнюю часть которая называется ручкой она нам не понадобится.

Так как смесь которая находилась в данном сосуде была взрывоопасной и достаточно агрессивной её нужно оттуда удалить.

Не подумайте что данный процесс очень сложен он несложен, но потребует немного смелости но у русского человека этого навалом.

Пропан-бутановая смесь которая находилась внутри достаточно плохо покидает емкость и практически всегда остаются какие-то следы даже самые маленькие на очень большой промежуток времени внутри поэтому с гарантией убрать их от туда можно водой.
Методом вытеснения газовой смеси обычной водой для этого нам нужно заполнить баллон полностью водой.

Если газовый кран сломан то нам придется просверлить дырку той самой ручной дрелью непосредственно в стенке баллона.

Не волнуйтесь никаких взрывов мы не планируем, а если быть точным они невозможны если конечно не пользоваться электрическими инструментами то есть электродрелью нужно использовать именно ручную дрель различной конструкции  коловорот или вот такую.

Дырку в стенке просверлили дальше приступаем к следующему пункту.

Если есть остатки газа то значит сливаем его на открытом воздухе желательно в дали от открытого огня лучше всего это делать где-нибудь в лесу или в поле он просто испарится и всё.

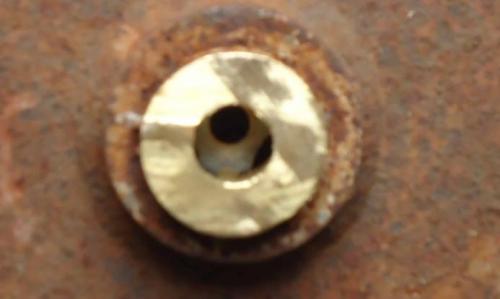

Остатки крана как правило бронзовые и не дают искры даже если их пилить болгаркой конечно дырку которую мы просверлили нужно предварительно чем-то заткнуть.

Спиливаем бронзовый кран у самого баллона если не удалось его отвернуть.
Теперь всё просто у нас есть два отверстия для залива воды,достаточно толстое и для выхода воздуха которое мы просверлили.

Источник: https://bannye-pechi.postroivsesam.info/stati/avtoklav-iz-gazovogo-ballona-dlya-domashnego-samodelnyy-avtoklav-iz-gazovogo-ballona

Электро автоклав своими руками. Самодельный автоклав для заготовки консервации – чертежи и пошаговая сборка ( 12 фото )

Автоклав – это устройство, активно используемое для домашнего консервирования своими руками. Оно позволяет использовать промышленную технологию термообработки сырых продуктов под давлением. В результате срок хранения домашних консервов заметно увеличивается. Но стоимость заводских автоклавов слишком высока, поэтому приобрести их может не каждый. Для экономии средств можно собрать автоклав самостоятельно по готовым чертежам и схемам.

Принцип работы устройства

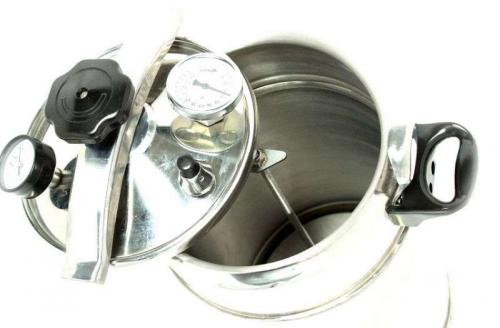

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций — быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор. Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешиваются, закладываются в банку и сразу же закатываются крышками. Дальнейшие действия будут проводиться уже с автоклавом:

• подготовленные банки устанавливают на специальный поддон;

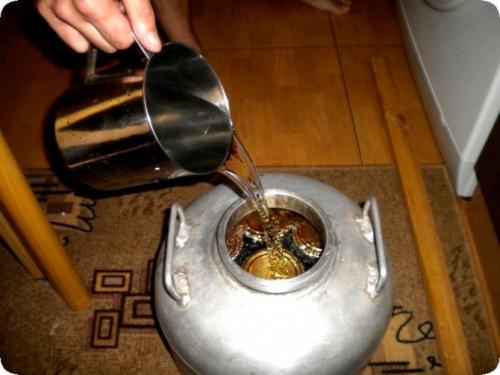

• бак заполняют водой так, чтобы она не доходила до горловины самодельного автоклава на 60-80 см (при этом важно обратить внимание на то, чтобы крышки самого верхнего ряда банок были погружены на 1-2 см) ;
• крышка устройства надежно закручивается;
• закачивают воздух через вентиль, чтобы получить давление около 1,5 Бара;
• загруженное банками устройство начинают нагревать, отслеживая показатели давления;
• как только манометр укажет на давление в 3,5 – 4 Бара газ прикручивают, чтобы обеспечить удержание таких показателей давления на протяжении от 20 до 40 минут (за это время успевают приготовиться рыбные, овощные консервы и мясная тушенка) ;
• по истечении указанного времени газ выключается, автоклав отставляют в сторону до полного остывания;
• через вентиль стравливают воздух, аппарат открывают и извлекают готовые консервы.

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях температура кипения не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара температура увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы. Основа самодельного автоклава
Убедившись в удобстве и пользе автоклава, можно перейти к практическому воплощению идеи по сборке такого агрегата своими руками. За основу рекомендуется взять газовый баллон. Он обладает характеристиками, которые идеально подходят для такого агрегата, как самодельный автоклав:

• стенки баллона достаточно прочные, их толщина составляет не менее 3 мм;
• форма цилиндрическая, такая форма является идеальной.

Если в наличии нет газового баллона, а отказываться от идеи создать собственный автоклав не хочется, можно за основу взять корпус других изделий:

• огнетушитель;
• воздушный ресивер, позаимствованный с грузового транспорта или железнодорожного вагона;
• молочный бидон;
• толстостенная труба подходящего диаметра из нержавейки или черного металла.

При выборе двух последних вариантов (из фляги или толстостенной трубы) придется дополнительно побеспокоиться об укреплении дна конструкции. Если не сделать его массивным, при нагревании конструкции под большим давлением дно просто выдавит. Эта нежелательная ситуация сведет все усилия по изготовлению консервации к нулю и испортит все заготовки. Если принято решение создать автоклав из газового баллона, рекомендуется остановить выбор на емкости объемом в 24 литра. Его будет вполне достаточно для одновременной загрузки 14 полулитровых банок. Литровых банок войдет меньше, около пяти штук. Газовый баллон на 50 литров позволит вместить гораздо большее количество банок, но такой массивный агрегат не будет удобным в использовании. Его сложно будет ставить на плиту и контролировать давление.

Если же очень хочется иметь такой огромный автоклав, умельцы монтируют в него ТЭН, переводя его в разряд электрических приборов. Подготовительная работа
Проще будет сооружать самодельный автоклав, если в наличии будут все необходимые инструменты и материалы. Не придется откладывать работу по причине отсутствия каких-то деталей. Поскольку процедура создания домашнего агрегата для консервирования предполагает работу с металлом, рекомендуется подготовить инструменты, которые помогают нарезать и сваривать металлические конструкции (дрель, болгарка, сварочный аппарат).

Автоклав с тэном своими руками. Самодельный автоклав для заготовки консервации – чертежи и пошаговая сборка

Автоклав – это устройство, активно используемое для домашнего консервирования своими руками. Оно позволяет использовать промышленную технологию термообработки сырых продуктов под давлением. В результате срок хранения домашних консервов заметно увеличивается. Но стоимость заводских автоклавов слишком высока, поэтому приобрести их может не каждый. Для экономии средств можно собрать автоклав самостоятельно по готовым чертежам и схемам.

Принцип работы устройства

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций: быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор.

Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешивают, закладывают в банку и сразу же закатывают крышками. Дальнейшие действия будут проводиться уже с автоклавом:

1. Подготовленные банки устанавливают на специальный поддон.
2. Бак заполняют водой так, чтобы она не доходила до горловины самодельного автоклава на 60-80 см (при этом важно обратить внимание на то, чтоб крышки самого верхнего ряда банок были погружены на 1-2 см).
3. Крышка устройства надежно закручивается.
4. Закачивают через вентиль воздух, чтобы получить давление около 1,5 Бара.
5. Загруженное банками устройство начинают нагревать, отслеживая показатели давления.
6. Как только манометр укажет на давление в 3,5 – 4 Бара, газ прикручивают, чтобы обеспечить удержание таких показателей давления на протяжении от 20 до 40 минут (за это время успевают приготовиться рыбные, овощные консервы и мясная тушенка).
7. По истечении указанного времени газ выключается, автоклав отставляют в сторону до полного остывания.
8. Через вентиль стравливают воздух, аппарат открывают и извлекают готовые консервы.

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях этот показатель не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара она увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы.

Основа самодельного автоклава

За основу рекомендуется взять газовый баллон. Он обладает характеристиками, которые отлично подходят для такого агрегата, как самодельный автоклав:

• стенки баллона достаточно прочные, их толщина составляет не менее 3 мм;
• цилиндрическая форма, которая является идеальной для данного устройства.

Если в наличии нет газового баллона, а отказываться от идеи создать собственный автоклав не хочется, можно за основу взять корпус других изделий:

• огнетушителя;
• воздушного ресивера, позаимствованного с грузового транспорта или железнодорожного вагона;
• молочного бидона;
• толстостенной трубы подходящего диаметра из нержавейки или черного металла.

При выборе двух последних вариантов (из фляги или толстостенной трубы) придется дополнительно побеспокоиться об укреплении дна конструкции. Если не сделать его массивным, при нагревании конструкции под большим давлением дно просто выдавит. Эта нежелательная ситуация сведет все усилия по изготовлению консервации к нулю и испортит все заготовки.

Если принято решение создать автоклав из газового баллона, рекомендуется остановить выбор на емкости объемом в 24 литра. Ее будет вполне достаточно для одновременной загрузки 14 полулитровых банок. Литровых банок войдет меньше, около пяти штук.

Газовый баллон на 50 литров позволит вместить гораздо большее количество банок, но такой массивный агрегат не будет удобным в использовании. Его сложно будет ставить на плиту и контролировать давление.

Если же очень хочется иметь такой огромный автоклав, умельцы монтируют в него ТЭН, переводя устройство в разряд электрических приборов.

Подготовительная работа

Если в наличии будут все необходимые инструменты и материалы, сооружать самодельный автоклав будет проще. Не придется откладывать работу по причине отсутствия каких-то деталей.

Поскольку процедура создания домашнего агрегата для консервирования предполагает работу с металлом, рекомендуется подготовить инструменты, которые помогают нарезать и сваривать металлические конструкции (дрель, болгарка, сварочный аппарат).

Ограничиться одним баллоном не получится. Нужно подготовить и другой материал. В частности, потребуется сталь листового типа с толщиной:

• 5 мм для сооружения горловины;
• 10 мм для крышки и фланца;

Нужно подготовить манометр, термометр, крепежные элементы для их фиксации.
