Эта маленькая печка на дровах, изготовленная из 24-литрового газового баллона, получила название «Пятерочка» по числу труб воздушного теплообменника. Действует она по такому принципу:

1. Как и в предыдущем случае, уложенный набок баллон служит камерой сгорания, а снизу к нему приделан зольник. Роль колосника играют щели, прорезанные в стенке сосуда.
2. Сверху резервуара выполнен проем, куда примыкают 5 вертикальных труб теплообменника. По ним движутся горячие дымовые газы и таким образом отдают часть теплоты в помещение.
3. Из теплообменника продукты горения попадают во вторичную камеру, куда по отдельной трубке отдельно подается подогретый воздух. Благодаря этому образовавшиеся в топке горючие газы дожигаются и выделяют дополнительное тепло, после чего направляются в дымоход.

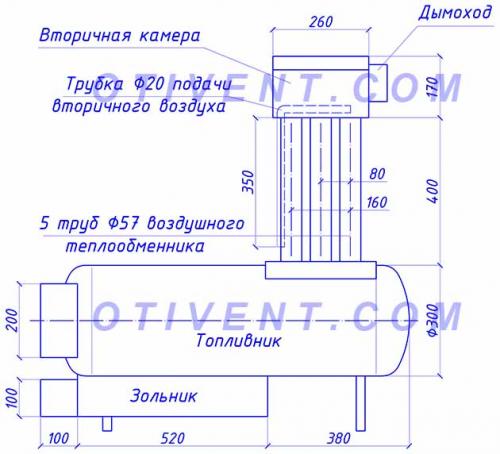

Чертеж пиролизной буржуйки длительного горения с камерой дожигания газов

Результаты практических испытаний отопителя такие: комната площадью 30 м² в течение 1 часа прогревается на 20 °С, после чего одной закладки дерева хватает на 1.5—2 ч в зависимости от режима работы. Ориентировочная мощность – 5 кВт. Как видите, в данной конструкции длительность горения снижена за счет уменьшения топливника, зато печка очень компактна и поместится в любом помещении. Да и греет она вполне прилично.

Совет. Хотите нарастить продолжительность горения в среднем до 4 часов? Тогда изучите чертеж другого варианта, где изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 л. Устройство отопительных агрегатов идентично, отличие лишь в объеме резервуаров, применяющихся в качестве топливника.

Так выглядит двухкамерная самодельная печь. Сверху приварены 2 прутка – можно поставить кастрюлю либо чайник с водой

Благодаря эффективному сжиганию дров печь «Пятерочка» экономичнее «Коллайдера», хотя и сложнее в сборке. По стоимости материалов разница меж ними небольшая – в первой 2 баллона, во второй – 5 труб диаметром 57 мм длиной 40 см. Отдельное преимущество печки – способность после разогрева сжигать влажную древесину и всякий мусор, не теряя интенсивности отопления. Остальные плюсы такие же – дешевизна, удобство в эксплуатации и возможность модернизации.

Еще дельный совет. Вполне естественно, если после замены маленького баллона на стандартный (50 л) вы пожелаете нарастить мощность отопителя и добавить еще 2—3 трубы в теплообменник. Помните, что соответственно должно увеличиться проходное сечение и тяга дымохода. Иначе вы напрасно потратите материалы и время, поскольку из-за недостаточной тяги крайние секции останутся холодными и мощность печи не возрастет.

Печка из газового баллона на дровах. Как сделать буржуйку из газового баллона своими руками

Если вы разбираетесь, как своими руками сделать буржуйку из газового баллона на отработке, предварительно найдите чертежи. Там отличается конфигурация топки, так как потребуется емкость для отработки и инжектор в виде трубы с отверстиями для эффективного сжигания. Эта разновидность сложна в реализации, проще всего сделать классическую печку на дровах.

Важно!

Перед началом работы обязательно очистите баллон от остатков газа и избавьтесь от запаха отдушки. Для этого вначале вынесите элемент на улицу и откройте вентиль до конца, чтобы содержимое ушло. Далее сливается конденсат, именно он дает резкий запах. После этого желательно заполнить емкость до верха водой, чтобы удалить остатки раствора и вытеснить газ. После ее сливания можно начинать работу.

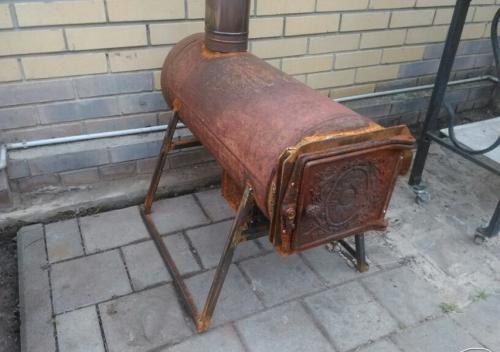

Буржуйка горизонтального типа

Этот вариант занимает больше места, но может стать отличным решением для экономного расходования дров. Их можно закладывать в несколько рядов, чтобы сгорание происходило постепенно. При этом горизонтальная разновидность может создавать опасность ожогов, так как поверхность сильно нагревается при работе. Собирать ее следует так:

1. Дверцу проще всего делать на верхнем торце. Вентиль можно оставить для регулировки подачи воздуха или вместо него поставить специальный штуцер. Если будет установлена готовая дверка, сделайте проем под нее, приварив по периметру уголок для каркаса.
2. Отверстие под дымоход делайте на противоположной от дверцы стороне с отступом около 20 см от края. Чтобы не вырезать его точно под трубу, можно сделать проем и обварить его металлическим кольцом, к которому приваривают и дымоход.
3. Чтобы было удобнее удалять золу, внутри желательно разместить колосники. Проще всего взять два уголка, которые прихватываются на нужном уровне. На них затем укладывают самодельный элемент из арматуры или готовый колосник из чугуна, если удалось найти подходящий размер.
4. В нижней части приварите опоры или ножки. Делайте расстояние до земли таким, чтобы пол не перегревался, а вся поверхность баллона отдавала тепло в помещение. Тут нет особых требований, главное, чтобы печка была устойчивой и безопасной.

Кстати!

Для уплотнения примыкания дверцы в других местах, где это необходимо, используйте асбестовый шнур.

Перед тем как сделать горизонтальную буржуйку из газового баллона в гараж обязательно убедитесь, что для нее хватает места. Дело в том, что вокруг конструкции придется оставить пространство не менее метра, а в небольших гаражах сделать это сложно.

Вертикальная буржуйка из газового баллона

Это решение намного компактнее и занимает минимум места, поэтому его используют чаще. Удобнее всего ставить такую печку в углу, чтобы создавать меньше помех для передвижения. Инструкция по изготовлению выглядит так:

1. В нижней части сделайте опоры или приварите платформу размером больше диаметра баллона. Это обеспечит устойчивость конструкции. Если пол в помещении неровный, можно сделать ножки с возможностью регулировки, чтобы выставить буржуйку идеально.
2. Снимите вентиль и сделайте отверстие вокруг места его установки по диаметру будущего дымохода. Обычно используют трубу на 10 см или немного больше. Для удобства ее крепления по периметру отверстия наварите ворот из металлической полосы.
3. Отступите примерно 10 см от дна баллона и прорежьте дверцу для поддувала, обычно она имеет небольшую высоту. Помните о том, что через этот проем будет извлекаться зола, он не должен быть слишком маленьким. Дверцу закрепите на 2 петли, чтобы она двигалась ровно и не перекашивалась.
4. Выше поддувала сделайте дверку для закладки дров. Она намного больше по размеру, нижняя часть должна быть примерно в 10 см от верхнего края первого проема. Этот элемент очень важно закрепить надежно. Продумайте, какая задвижка обеспечит простое запирание и легкое открывание. Помните, что поверхность сильно нагревается при работе.
5. Примерно посередине между двумя проемами приварите несколько кусков уголка, чтобы создать опору для будущего колосника. Его сварите из арматуры по размеру баллона, используйте прутья большого диаметра, так как тонкие быстро перегорят и придется их заменять.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pech-pod-kazan-iz-gazovogo-ballona-s-razmerami-svoimi-rukami-dostoinstva-pechi-iz-gazovogo

Печь из газового баллона чертеж. Как сделать буржуйку из газового баллона

Печь буржуйка из газового баллона чертежи.

Буржуйка – самая простая и эффективная печь, используется для отопления небольших помещений, дач, гаражей, бытовок, теплиц, сараев. Особенность работы буржуйки в том, что она быстро отдаёт тепло и нагревает помещение, загрузили в топку дрова, разожгли огонь, и тепло сразу пошло, не нужно ждать пока печь сама прогреется и будет отдавать тепло как в обычных кирпичных печах.

Но когда в топке перегорают дрова, буржуйка быстро остывает, поэтому для поддержания постоянной температуры в помещении требуется по мере сгорания дров в буржуйке постоянно их подкидывать.

Конструкция буржуйки довольно проста, она состоит из металлической ёмкости с дверцей и дымохода. Сделать буржуйку можно из любой металлической ёмкости — бочки, широкой трубы, газового баллона, металлического короба.

Чтобы стенки топки со временем не прогорели под воздействием высокой температуры, толщина стенки ёмкости должна быть не менее 3 мм. Чтобы сделать печь буржуйку понадобится сварочный аппарат и болгарка.

Как сделать из баллона буржуйку.

Удобную компактную буржуйку можно сделать из обычного бытового газового баллона для пропана, толщина стенок баллона 3 мм.

Буржуйку можно сделать с вертикальным или горизонтальным расположением. Вертикально расположенная буржуйка будет занимать меньше места, но в горизонтальную, удобней загружать длинные поленья и её проще изготовить.

Буржуйка состоит из двух отделений, верхнего для дров и нижнего для сбора золы, отделения разделены между собой решёткой колосником, через который просеивается зола. Решётку можно сварить из арматуры, ширина ячеек около 3 см.

Для горизонтальной буржуйки достаточно одной общей дверцы расположенной в торце баллона, через которую будут загружаться дрова и затем выбираться зола.

Можно приварить снизу ящик для сбора золы.

Для оттока дыма используется дымоход, металлическая труба диаметром не менее 100 мм, которая приваривается к баллону на место где был вентиль.

Не рекомендуется делать дымоход прямым, иначе большая часть тепла будет просто уходить в трубу, а расход дров возрастёт в несколько раз.

Практичней изготовить дымоход с коленом, это позволит направить часть тепла в помещение, а не в трубу на улицу. Чтобы дымоход было удобней чистить от сажи рекомендуется сделать его разборным. Это позволит периодически чистить сажу, которая накапливается в дымоходе и ухудшает тягу.

Более подробно о том, как расчитать диаметр и длину дымохода, можно прочитать в статье — как сделать дымоход для буржуйки .

Как сделать буржуйку из газового баллона.

Перед тем как приступать к работе с баллоном, нужно обязательно убедиться, что в нем нет остатков газа и газолина. Для этого нужно открутить вентиль баллона и выпустить остатки газа, процедура может занять довольно продолжительное время.

Чтобы убедиться, в том, что газ вышел, нужно выходное отверстие на вентиле помазать водно мыльным раствором, если раствор не пузырится, значит, газ вышел из баллона.

Но даже когда газа в баллоне уже нет, в нём всё ещё присутствуют его остатки в виде жидкого газолина, который взрывоопасен. Удалить остатки газолина можно следующим способом. Можно зафиксировать баллон любым доступным способом, взять газовый ключ и открутить вентиль.

Если открутить вентиль не удаётся, его можно спилить пилкой по металлу. Но пилить нужно правильно, при работе пилой место пропила нужно постоянно поливать небольшой струёй воды, чтобы избежать появления случайной искры. Отпилив вентиль через получившееся отверстие нужно заполнить баллон полностью водой, после воду слить. Воду из баллона лучше слить подальше от дома, на свалке. Теперь баллон полностью готов к обработке болгаркой и сварочным аппаратом.

На баллоне размечаем мелом отверстия под дымоход, дверку для топки и под зольник. Болгаркой вырезаем отверстия, из вырезанных кусков делаем дверцы.

Для этого привариваем петли и задвижки, решётку колосник и дымоход.

При использовании буржуйки, как и любой другой печи нужно соблюдать правила безопасности. Металлические стенки буржуйки нагреваются до высокой температуры, поэтому нужно убрать все легковоспламеняющиеся предметы на безопасное расстояние от печки.

ВАЖНО!!! Ни в коем случае не закрывайте дымоход различными заслонками, даже когда огонь в печи уже не горит и угли перегорели. В печи могут остаться тлеющие угли, и если дымоход будет закрыт, то угарный газ будет поступать из печки прямо в помещение. Поскольку угарный газ не имеет запаха его присутствие в помещении трудно распознать, а последствия отравления газом могут быть крайне опасными для человека.

Вертикальная печь из газового баллона. Особенности выполнения буржуйки горизонтальной

Расположенная горизонтально печь-буржуйка, выполняется своими руками посредством следующих действий:
• С корпуса газового баллона, примерно на уровне плечиков, необходимо срезать верх одновременно с отверстием, которое предназначено под вентиль.
• К баллону привариваются четыре опоры, то есть ножки, которые переводят заготовку именно в горизонтальное состояние.
• В самой верхней части такой емкости, рядом с закрытым торцом, вырезается круглое отверстие. Это будет основа для дымохода. Потом над самым отверстием наваривается специальный кольцевой воротник из 5-сантиметровой полосы из стали, предварительно согнутый.
• Во внутреннюю часть газового баллона, как показывают чертежи, монтируются специальные поперечно расположенные колосники. Чтобы их было удобно монтировать, в баллоне стоит прожечь специальные небольшие отверстия.
• Можно пойти по выполнению альтернативного варианта. В данной ситуации печь, выполненная своими руками, комплектуется изнутри двумя специальными полками, направленными из уголков. Именно на них потом будет уложена колосниковая решетка. С точки зрения полной замены всех прогоревших колосников, именно этот вариант смотрится намного более предпочтительно описанной выше врезки.
• После этого в передней части баллона следует приварить стальные элементы, где присутствует вырезанное отверстие. Оно предназначено для дверцы, туда вварен специальный штуцер со специальными шаровыми вентилями. Именно он используется в качестве поддувала. На установленные петли крепится дверца и обязательно закрывается на защелку. При выполнении альтернативного варианта печи, на корпус приваривается пояс в форме кольца. В качестве эффективного поддувала многие применяют отверстие под вентиль.

Печка из газового баллона для казана. Изготовление

Стандартная печка под казан из газового баллона делается просто: от него отрезается верхушка, в стенке вырезаются и вешаются на петли две дверки, внутри между ними устанавливается колосник, а сзади в верхнюю часть врезается дымовая труба с отводом вверх.

Источник telegra.ph

В таком исполнении она будет нормально работать, и если вы готовите что-то в казане не слишком часто и всегда на одном месте, то никаких добавлений к конструкции может не потребоваться. Но если дополнить её некоторыми деталями, печь станет гораздо более удобной и эффективной.

Подготовка баллона

Простой учаг удобнее делать из бытового пропанового баллона с плоским дном. Автомобильный тоже подходит, но он имеет сферические торцы, и если оставить дно выпуклым, печь сложнее будет освобождать от золы.

Независимо от назначения и от того, как давно баллон не использовался по назначению, его нужно освободить от остатков газа, иначе велик риск нешуточного взрыва при резке болгаркой – достаточно небольшой искры. Лучше всего снять кран и дать емкости несколько дней постоять открытой. Ещё лучше – заполнить её водой, тогда можно резать без опасений.

В этом

Стандартный вариант

Сначала сделайте чертеж или хотя бы несложные измерения, чтобы определиться с параметрами очага для казана из газового баллона и не обрезать его слишком коротко. Что учесть:

• расстояние от дна казана до огня в топке должно быть около 20-30 см;
• высота топочной дверцы должна быть достаточной для комфортного разведения огня и подбрасывания дров;
• через дверцу поддувала должно быть удобно выгребать золу, она может быть совсем невысокой, но достаточной для совка.

Теперь можно наметить мелом все линии резов и приступать к работе. Верхушку срезаем полностью, а дверцы не дорезаем по углам. Это можно будет сделать после того, как приварятся петли. Так гораздо быстрее и удобнее.

Колосник можно сделать из обрезков арматурных прутьев, приварив их параллельно с небольшими промежутками. Или купить готовый прямоугольный и приварить по периметру вырезанные из толстого листового железа сектора, чтобы перекрыть круглое сечение печки.

Источник vbanepar.ru

Следующий шаг – установка отвода для дымовых газов из трубы 89-110 мм, под которую в задней верхней части вырезается отверстие.

Осталось сделать ручки на дверки с ответной частью, чтобы запирали топку и поддувало, и подогнать срез газового баллона под казан, чтобы он не проваливался, но и не опускался в очаг только донышком. В первом случае потребуется крышка с отверстием. А для увеличения отверстия возможны два варианта:

• вырезать в верней части стенок треугольники и отогнуть получившиеся лепестки наружу;
• вставить в печь раструб из большого автомобильного диска, старого таза и т.п.

Источник strojdvor.ru

Полезные дополнения

Описанная конструкция хороша для редкого использования и установки на постоянное место. Она простая, непрезентабельная, но вполне рабочая. Однако я бы советовал ещё немного помудрить и доработать её, сделав удобнее и мобильнее.

• Ножки .

Их можно сделать из уголка, профтрубы, толстой арматуры и поднять очаг на удобную для повара высоту. Неплохим вариантом для переносной печи будет съемная тренога-подставка под казан из газового баллона с обручем из толстой стальной полосы.

• Поддувало .

Удаление золы очень облегчит съемное поддувало. Сделать его можно по-разному, например, приварив ножки к отрезанной перевернутой верхушке баллона. В этом случае дно у него тоже срезается, а вместо него устанавливается колосник.

Источник allzip.org

• Топка .

Чтобы лишний воздух не затягивался в топку через щели между дверцей и стенками, на неё по трем сторонам приваривают стальные полосы, выгнутые по радиусу.

Источник twimg.com

• Дымоход .

Если в него встроить поворотную задвижку, это позволит менять тягу и легко регулировать интенсивность горения дров в топке.

Учаг под казан из газового баллона станет гораздо удобнее, если его оснастить ручками для переноски и полками для различной утвари. А красоты ему добавят кованый декор и термостойкая краска.

Печь из газового баллона длительного горения. Печь Бубафоня длительного горения: чертежи, схема, фото

Самодельная печь длительного горения Бубафоня  из газового баллона своими руками: чертежи, размеры, схема, фото,

.

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

Схема и принцип работы

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

Чертежи и размеры

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

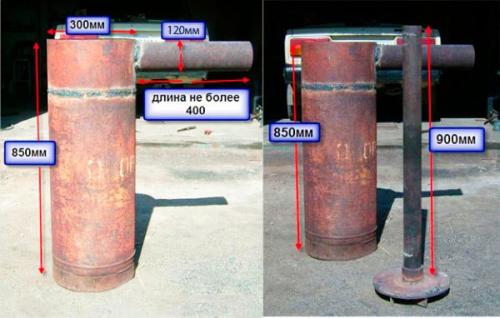

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

Бубафоня своими руками

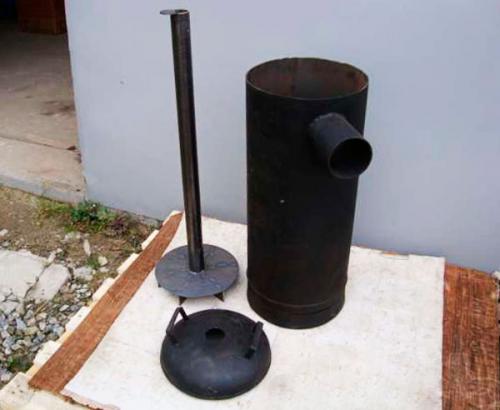

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

• Корпус.
• Крышка корпуса.
• Поршень с трубой.
• Дымоход.

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

Корпус печки

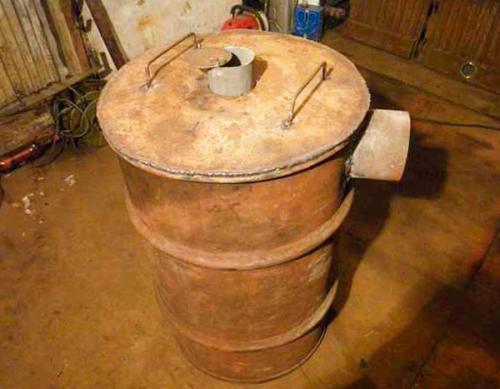

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

Поршень печи

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

Дымоход печи

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pech-pod-kazan-iz-gazovogo-ballona-s-razmerami-svoimi-rukami-dostoinstva-pechi-iz-gazovogo

Печь из газового баллона на отработке. Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм , в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона . Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж , мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в

Необходимые материалы

Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
• газовый баллон на 50 литров — б/у, но без повреждений корпуса;
• труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
• обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
• листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
• чугунный тормозной диск от легкового автомобиля;
• отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
• металлическая труба ½ дюйма — около полуметра;
• шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
• вентиль шаровый на ½ дюйма;
• дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.
Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.

Печь из газового баллона на отработке

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.
