Печь для бани на газу своими руками из металла. Виды газовых печей

Печь для бани на газу своими руками из металла. Виды газовых печей

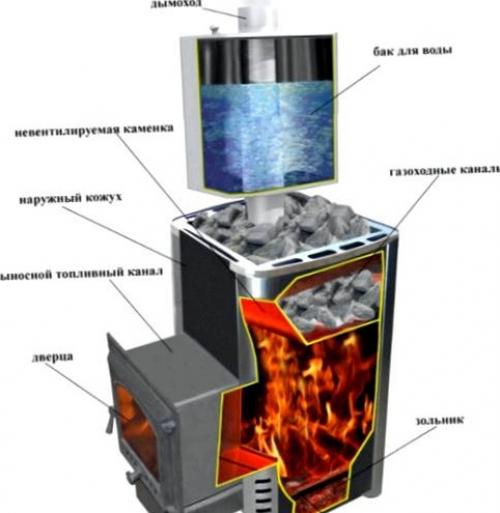

По характеру внутреннего устройства газовые печи разделяют на несколько видов:

• по применению – обычная конвекционная установка, представляющая собой оптимальное решение для сауны. Потребитель получает сухой пар при температурном режиме воздуха, превышающим девяносто градусов. Такие печи изготавливаются из металла, каменка закрыта. Особенность в том, что подается влажный пар. Камни, прикрытые металлическим корпусом, способны дольше сохранять тепло, и парная после отключения газа сразу не остывает;
• по рабочему принципу – обогрев парной происходит конвекционным методом. Современные печные конструкции оснащены сложными теплообменниками, имеется возможность для подключения отопительного контура. При работе такой печи одновременно прогреваются парное помещение и смежные комнаты, расход газа при этом существенно не увеличивается;
• по нагреву воды – различают несколько моделей, которые подогревают воду с разным уровнем эффективности:
• печка с выносным водяным баком – классический вариант. Накопительный бак монтируется на дымоходе, обогрев воды происходит за счет аккумулирования тепла от нагретого дыма, температурный режим которого достигает ста и более градусов, чего вполне достаточно;
• в корпус печи устанавливается тепловой обменник, поддерживающий определенный температурный режим для воды. Пока печь топится, вода остается горячей. Принцип нагрева – проточный;
• газовые печи, имеющие встроенные водяные баки, считаются удобными для небольших парилок. К примеру, бак вместимостью сорок – восемьдесят литров обеспечит водой помывку одного – трех человек.

Проекты железных печей для бани. Каменка и бак с водой

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

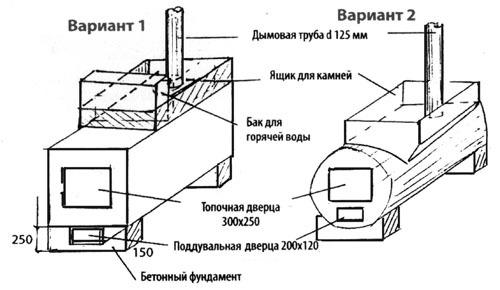

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.

Банная печь на газу своими руками. Конструкция газовых печей

Устройство газовых печей похоже на дровяные, но имеет кое-какие различия по свойствам горючего. Газовая печь имеет корпус, предохранитель (для прекращения подачи горючего в случае затухания), термостат, герметичную газокамеру, дымопровод. Отличие содержится в том, что подача горючего осуществляется через проведенную газовую магистраль.

Баллоны с газом помещаются в необыкновенную емкость по всем правилам техники безопасности. Как указывает опыт, газовый баллончик в 5 кубов сумеет прогревать помещение до двухсотен квадратных метров в течение 1-го отопительного сезона. Стоит подчеркнуть, что пропан обладает более высочайшей свойством подачи тепла, в случае если ассоциировать его с природным газом. Такие печи сумеют иметь различную мощность, расчет которой находится в зависимости от объема бани.

Вы должны знать, что на 0,4 кубометра приходится двести 50 два килокалории тепла. Исходя из этого может быть просто посчитать, какой количество газа для вас нужен. Газовые банные печи не требуют повторяющегося нагрева, исходя из этого их направляться отключать в протяжении использования. Такие печи работают по очень легкому принципу — воздушное место смешивается с газом еще до поступления в топку. Отдельная часть воздуха проходит в топку.

Вы имеете возможность регулировать количество поступаемого воздуха в газовую печь для бани с помощью нижней дверки, которая не считая этого разрешает чистить горелку. Воспользовавшись особенным гибким шлангом, газ подводится к горелке (или употребляется баллон).

Печи для бани с баком для воды чертежи. Чертежи самодельных банных печей из металла

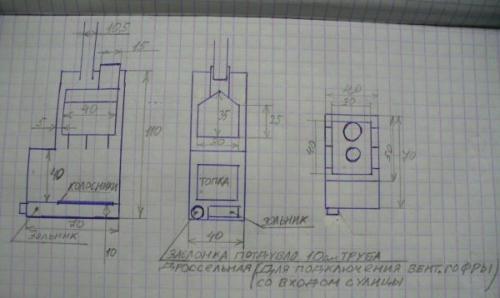

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

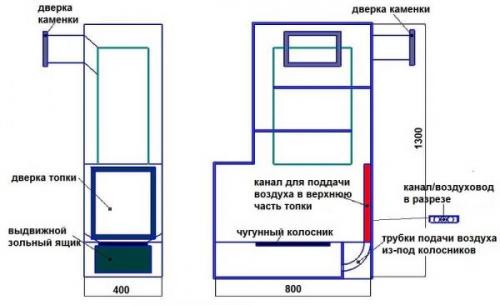

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

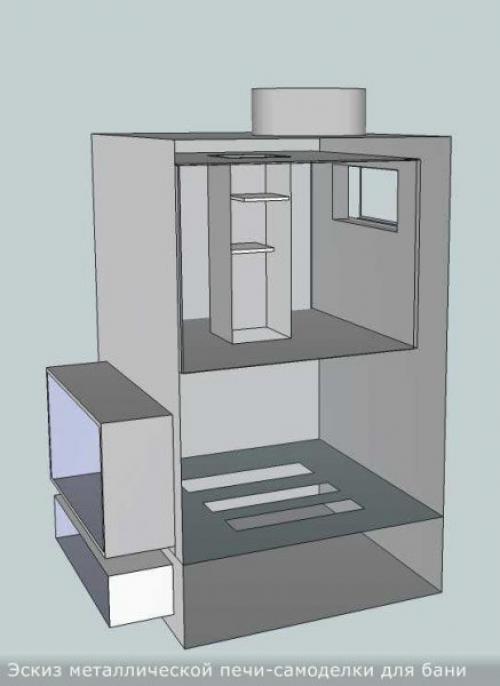

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

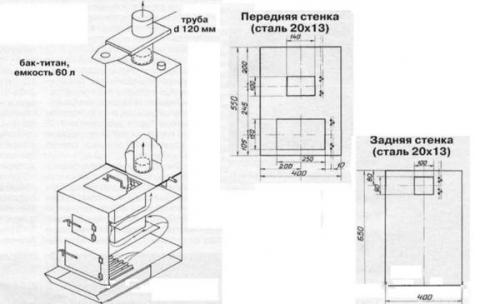

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.
