По конструктивным особенностям устройства подразделяются на:

• трубчатые или цилиндрические;
• горизонтальные или вертикальные.

По виду термообрабатывающего состава:

• воздушные;
• вакуумные;
• на основе инертного газа.

Изготовить в домашних условиях можно только лишь воздушную муфельную печь, поэтому именно о ней и пойдет речь в статье.

По особенностям термоэлектрического нагревателя:

• газовые;
• электрические.

Безусловно, газовая печь обойдет в эксплуатации в 3-4 раза дешевле электрической, за счет экономии топлива, но такую печь, во-первых, запрещено по закону изготавливать и использовать, во-вторых, сделать муфельную печь своими руками на газу технически крайне сложно.

За счет простых материалов печь можно изготовить в любой удобной форме, в том числе и такой, которая идеально подойдет к интерьеру помещения.

Фото 2 Схема промышленной муфельной печи

Изготовление устройства

В данном случае мы расскажем, как сделать вертикальную муфельную печь для обжига керамики своими руками.

Для этого вам понадобятся следующие инструменты:

• углошлифовальная машина (болгарка) и 1-2 круга;
• электро-дуговая сварка и электроды;
• слесарный инструмент, в том числе кусачки;
• 2-миллиметровая нихромовая проволока.

и материалы:

• 2,5 мм стальной лист или корпус б/у духовки;
• уголок;
• арматура;
• базальтовая вата;
• огнеупорный шамотный кирпич;
• огнеупорный раствор;
• герметик силиконовый.

Основные элементы

Корпус

Идеально в качестве основы самодельной муфельной печи для фьюзинга или купелирования подойдет корпус электрической духовки или чудо-печки, поскольку в ней уже предусмотрена вся необходимая изоляция. Понадобится только снять или удалить все пластиковые элементы.

Фото 3 Старая духовка в виде корпуса муфельной печи

Если не получилось найти такую духовку, корпус можно сварить из листа, предварительно нарезанного на заготовки. Свариваете все боковины, зачищаете металлической щеткой или болгаркой швы и покрываете грунтовкой.

Изготовление корпуса из листов, хотя и чуть более сложное, но позволяет сделать ту конструкцию, которая подходит по размерам под конкретное помещение.

Нагревательный элемент

Ключевой компонент устройства, поскольку именно от него зависит температура в печи и скорость нагрева. Также нужно будет сделать и терморегулятор для муфельной печи своими руками, либо приобрести уже готовый. В качестве нагревательного элемента будет выступать нихромовая проволока, диаметр которой подбирается в зависимости от максимальной температуры. Минимальный и самый расходный диаметр – 1,5-2 мм.

Нихром на стандартной спирали выдерживает 1100 градусов, но необходимо исключить попадание воздуха, иначе он сгорит. Лучше всего в муфельную печь подойдет фехраль – его рабочая температура 1300 градусов, да и с воздухом он «дружит».

Фото 4 Нагревательный элемент

Любая электрическая муфельная печь, даже самая маленькая, изготовленная своими руками, при разогреве до 1000 градусов затрачивает около 4 кВт. Перед использованием проверьте всю проводку и установите автомат-стабилизатор на 25 А.

Термоизоляция

Важнейший аспект работы, который отвечает за целостность и эффективность всей конструкции. Внутри муфельной печи устанавливается на огнестойкий клей шамотный кирпич. По размеру печи его обрезают болгаркой. Сверху используется базальтовая вата.

Фото 5 Огнестойкий клей Терракот

На некоторых форумах по изготовлению муфельных печей рекомендуют использовать для кладки асбест. Это действительно огнестойкий материал, но уже при температуре 650 градусов+ он начинает выделять канцерогены.

Изготовление самодельной муфельной печи

Первый пункт можно пропустить тем, кто в качестве корпуса использует старую духовку.

Газовая горелка для муфельной печи. Сборка газовой горелки

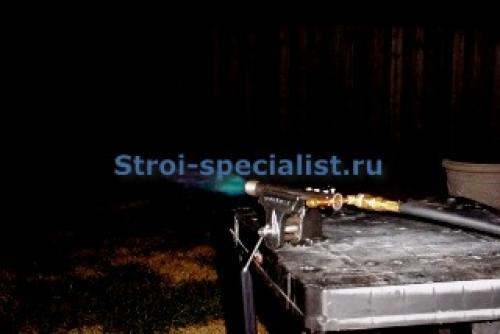

В своем примере мы рассмотрим, как можно сделать муфельную печь, работающую на газу своими руками. Она отлично подойдет для плавки металлов, температура плавления которых находится в пределах 1300°F. Печь состоит из корпуса  и  горелки.

Для изготовления газовой горелки нам понадобится кусок трубы диаметром примерно 1,5-2 см. и длинной 10-15 см., с одной стороны которой мы сделаем внешнюю резьбу, а с другой просверлим ряд отверстий.

Самое первое отверстие от края должно быть сквозным. В него будет вставлена трубка, через которую будет подводиться газ. Остальные три отверстия находятся немного дальше от края, они будут служить для поджига горелки, а также забора воздуха. Сквозное отверстие для газоподводящей трубки должно быть перпендикулярно остальным трем отверстиям. Если присмотреться на рисунке видно еще одно небольшое отверстие с краю, его ось пересекается с осью сквозного отверстия, оно предназначено для затяжного болта газоподводящей трубки.

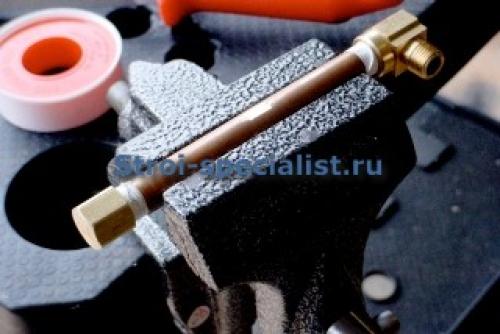

Газоподводящая трубка представляет собой кусок медной трубы диаметром примерно 0,8 см., с обоих торцов которой нарезана резьба, а посередине сделано несквозное отверстие (для выхода газа). С одной стороны трубки на резьбу с использованием ФУМ-ленты навинчена заглушка, а с другой уголок с внутренней и наружной резьбой. В дальнейшем к уголку будет присоединяться шланг от газового баллона. Для того чтобы избежать проворота газоподводящей трубки в горелке, с боку на ней делается неглубокий спил – место для фиксации затяжным болтом горелки.

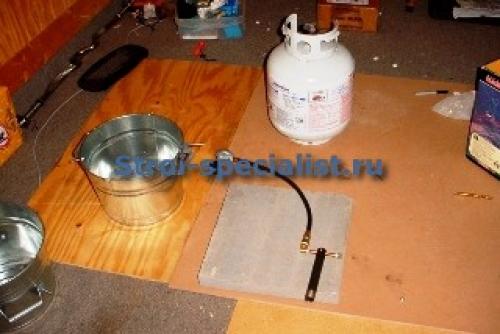

В сборе горелка с газоподводящим шлангом выгладит, как показано на рисунке ниже. Там же можно увидеть и газовый баллон с пропаном и две жестяные бадьи, которые будут использованы для изготовления корпуса печи.

Важным моментом, при соединении газового шланга с горелкой, является то, что для обеспечения безопасности между ними нужно поставить огнепреградительный клапан.
