Достоинства русской печи можно перечислять долго: она и греет, и кормит, и предоставляет теплую лежанку для сна. Но в небольшом домике не всегда хватает места для размещения громоздкого сооружения. Мастера печники придумали уменьшенную копию – построенная мини русская печь своими руками по функциям не уступает полноценной конструкции.

Желающим попробовать себя в печном деле предлагаем рассмотреть один из вариантов возведения мини-печки с порядовками и описанием технологий. Если заручиться помощью опытного мастера, можно и самостоятельно построить красивый, эффективный, полезный обогревательный агрегат, который прослужит не один десяток лет.

Отличительные черты русской мини-печи

Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.

Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.

Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.

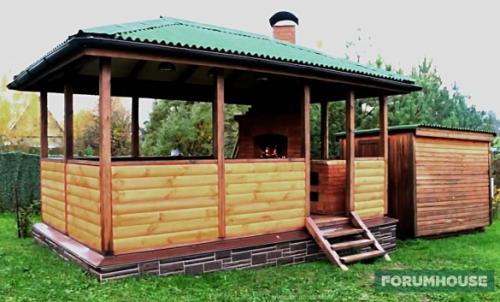

Мини печь из кирпича своими руками. Строительство своими руками уличного печного комбайна: поэтапное описание

StooDent, до возведения кирпичной печи, как городской житель, не имел опыта работы по кладке кирпича. Тем не менее, уличный печной комплекс удался на славу. Причины:

• Тщательное обдумывание конструктива.
• Разработка проекта с точной порядовкой.
• Прямые руки.

Перед началом строительства пользователь расписал основные требования:

1. Наличие мангала и варочной поверхности для казана или сковороды.
2. Возможность встроить в конструкцию русскую печь-мини.
3. Комплекс должен поместиться в уже построенной беседке.
4. Сечение кирпичной трубы печи должно соответствовать особенностям кровельного пирога беседки.

Возведение печного комплекса началось со строительства фундамента.

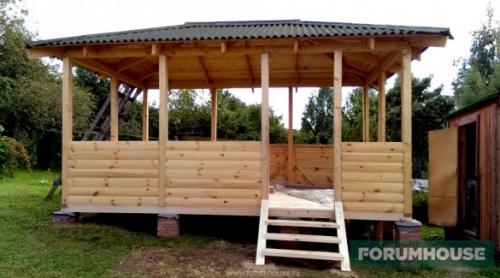

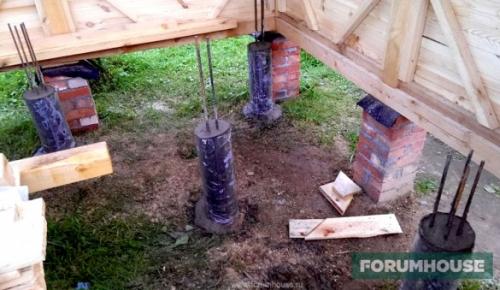

На участке пользователя есть перепад высот. Беседка уже построена.

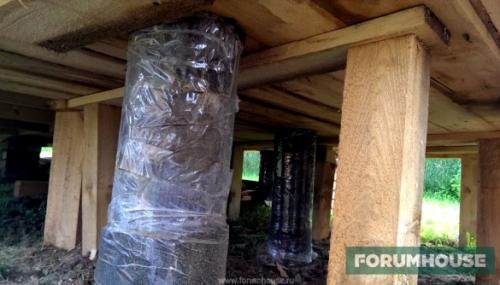

Поэтому, чтобы не тратить много сил и средств на возведение полноразмерной бетонной плиты, StooDent залил сваи ТИСЭ.

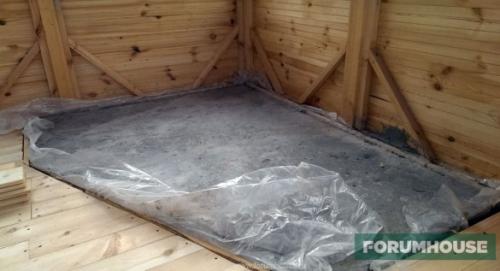

А сверху сделал бетонное перекрытие с двойным армированием.

На плиту уложили гидроизоляцию из рубероида, а кирпичи (первые ряды) сначала выложили «на сухую», чтобы удостовериться в правильности порядовки.

Кирпичи нарезаны в размер и пронумерованы.

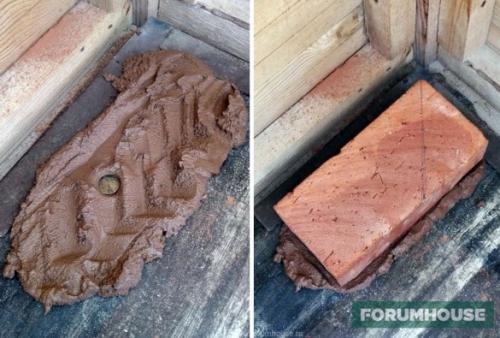

Затем пользователь приступил к кладке кирпичей на цементно-песчаный раствор, не забыв, по традиции, положить под первый монетку.

Кирпичи распиливались при помощи УШМ.

«Болгарка» с диаметром диска 230 мм крепилась на станине, а инструментом меньшего размера и мощности производилась финишная подгонка.

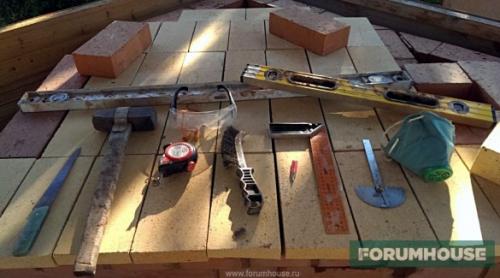

Для кладки печи из кирпича пользователю потребовался нехитрый набор инструментов.

Проект печи и порядовка упростили задачу по строительству. За первым рядом пошел второй, третий и т.д.

Затем StooDent приступил к изготовлению арки дровника и перекрытию на основе металлических уголков.

Узлы печи крупным планом.

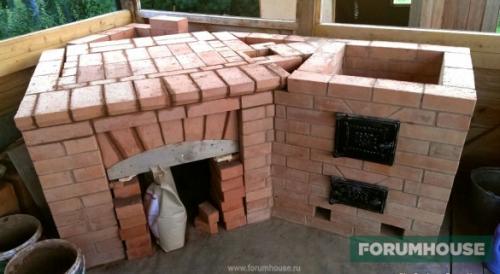

Промежуточный вариант «тела» кирпичной плиты.

Далее пользователь приступил к кладке отделения печи для казана и варочной панели.

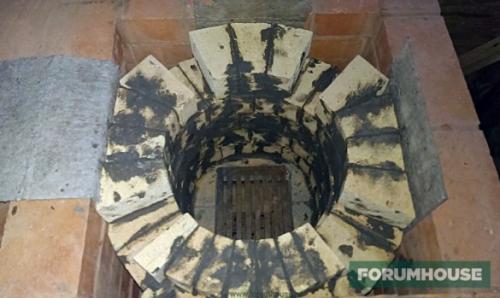

На этом этапе пришлось пилить много шамотного кирпича.

Походная мини печь своими руками. Чертежи печей щепочниц с размерами

Походная печка щепочница своими руками: чертежи, размеры, фото и

Щепочница – это походная печь компактных размеров, предназначается для разогревания или приготовления пищи в походных условиях.

Печь расходует минимальное количество топлива и может работать на щепках, ветках, сосновых иголках, шишках, сухой траве. По сути с такой печкой можно быстро согреться, подогреть чай, разогреть или приготовить пищу, при этом затратив на горение всего несколько горстей щепок.

Походные печки конечно есть в продаже, но стоимость их часто завышена и не всегда они практичны в использовании в походных условиях, поэтому лучше щепочницу сделать своими руками исходя из своих предпочтений в конструкции.

При выборе конструкции следует соблюдать основные требования к щепочницам – простота, универсальность и надёжность.

Рассмотрим самые распространённые варианты походных печек.

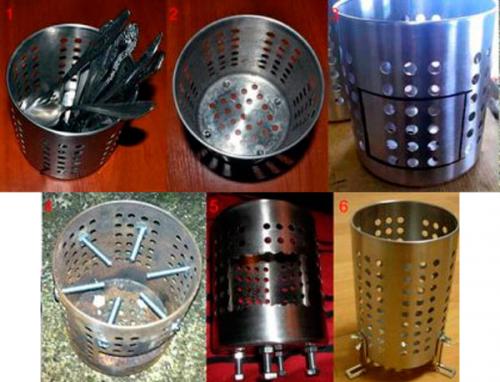

Самый простой вариант печки щепочницы из консервных банок или из сушилки для ложек-вилок из нержавеющей стали.

Всё что нужно для изготовления так это закрепить внутри сушилки несколько болтов чтобы можно было поставить кружку на печку. В боковой части можно вырезать окно для загрузки топлива.

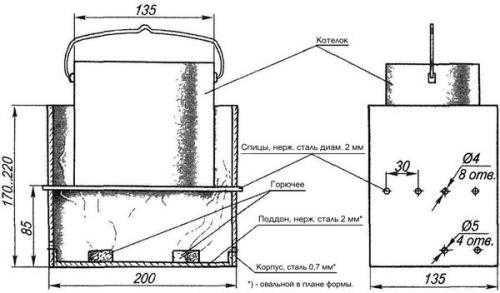

Наиболее практичный вариант щепочницы под армейский котелок, на рисунке показаны чертежи печки под котелок.

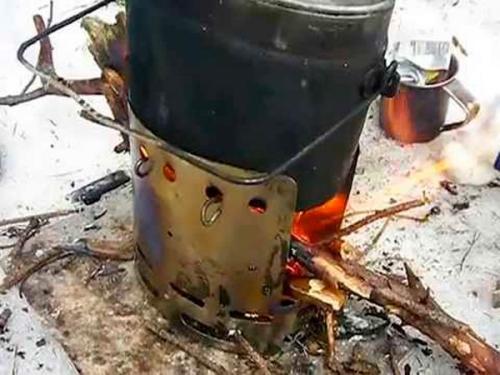

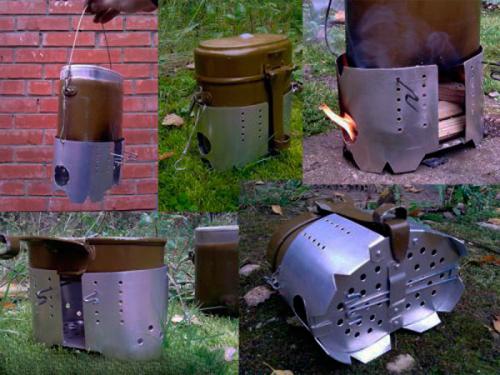

На фото печь под армейский котелок.

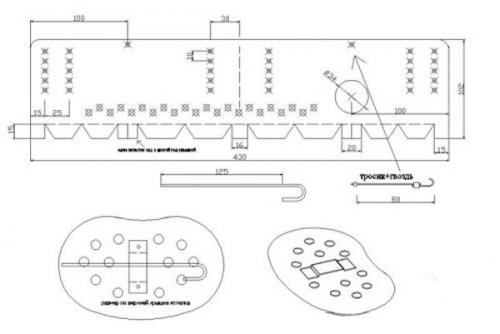

Чертежи печки.

Конструкция рассчитана под размеры котелка и не занимает в рюкзаке лишнее место.

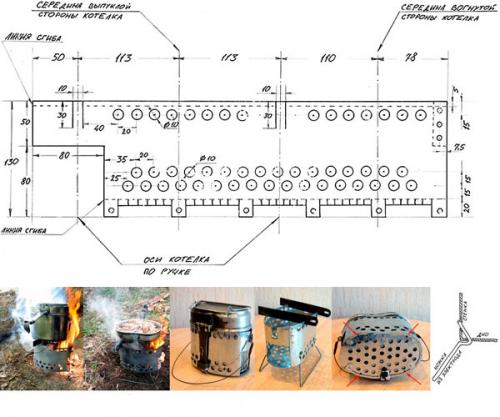

Ещё один вариант под туристический мини котелок.

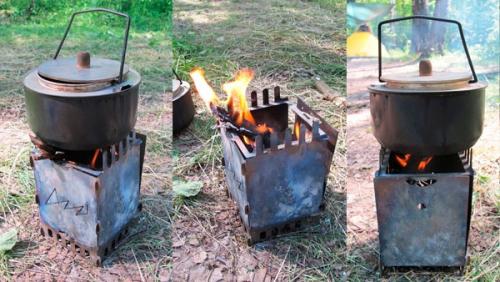

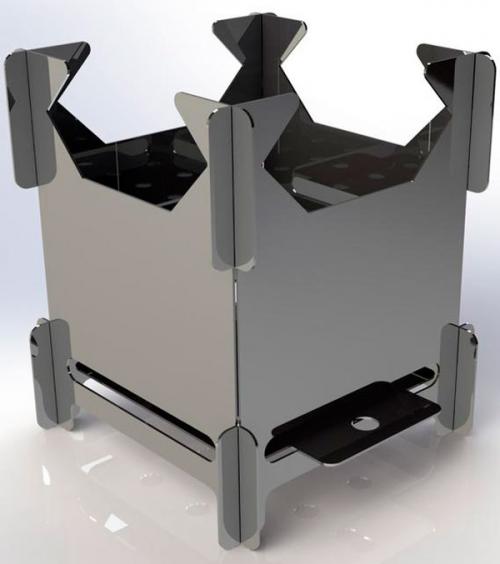

Складные печки.

Такая конструкция состоит из нескольких плоских деталей толщиной около 1 мм, которые собираются в походную печку, на рисунке показаны чертежи щепочницы с размерами.

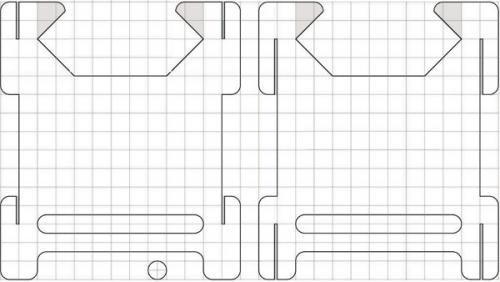

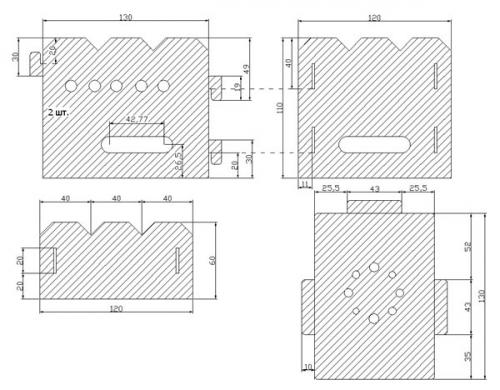

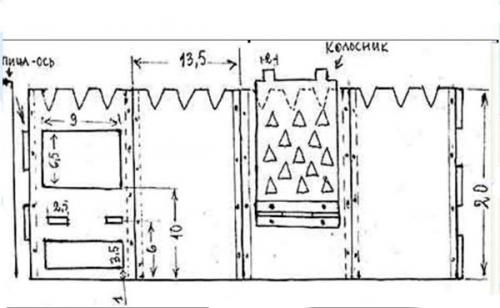

Чертежи печи, размеры можно брать свои главное соблюдать пропорции, верхние лепестки треугольники нужно отогнуть в середину печки, чтобы сделать конфорку.

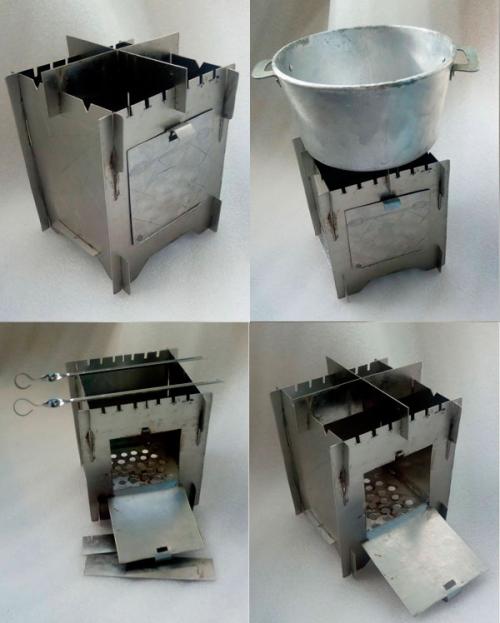

Аналогичная складная печь (чертежи).

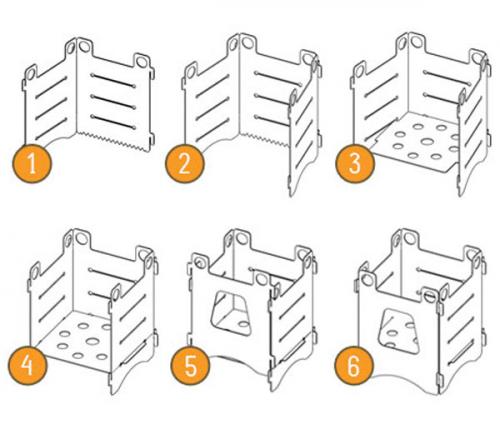

Процесс сборки.

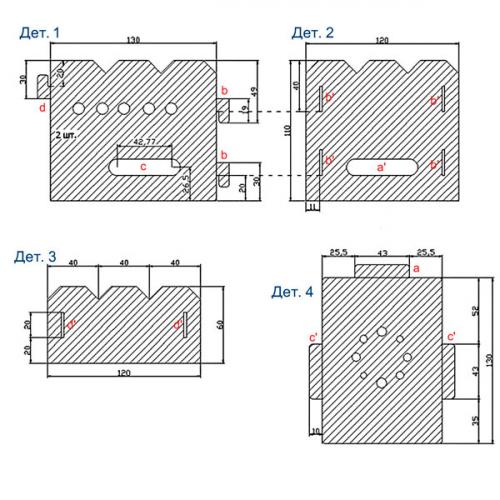

Ещё один вариант чертежей.

Изготовить такую походную печь не составит особого труда, достаточно ножницами по металлу, вырезать из жести или тонкого металла детали согласно чертежей.

Мини печь на дровах своими руками. Буржуйка-самоделка

Сделать буржуйку своими руками несложно даже без чертежа. Для работы подойдут подручные материалы, будь то газовый баллон, молочный бидон, бочка, обрезок трубы или завалявшееся в гараже листовое железо. Определившись, что можно пустить в дело, выберете для буржуйки своими руками чертеж прямоугольного или круглого сечения камеры горения.

Например, вам нужно самому сделать отопление в дачном доме и у вас есть неиспользуемый бидон для молока (для обустройства непосредственно печки), согнутый кусок трубы (для создания дымохода) и кусок металлической арматуры с диаметром не менее 6 мм (для колосниковой решетки). Чтобы сделать из всего этого печку, достаточно дружить с инструментами, а также применить немного смекалки.

Буржуйка из бидона

Бидон устанавливается на бок – это основа нашей сделанной своими руками буржуйки, ее камера горения. Под горловиной выпиливается прямоугольное поддувало, края обрабатываются напильником. Поддувало можно оставить в таком виде, а можно приделать к нему заслонку, получив на выходе печку с регулируемой тягой.

В верхней части днища бидона нужно самому сделать разметку под дымоход (она должна быть на 2-3 мм меньше диаметра трубы). Выпиливаем отверстие и плотно загоняем в него приспособленный под дымоход кусок трубы. Половина работы сделана.

Далее занимаемся внутренностями буржуйки-печи. Своими руками делаем из металлического прута колосниковую решетку в виде «змейки». Прут вводим в горловину бидона и располагаем так, чтобы решетка встала горизонтально в будущей камере горения. Вот и все! При желании можно поставить получившуюся печку на железный поддон и стойку из кирпичей. Это поможет избежать нагрева пола, а также сведет вероятность пожара к минимуму.

Отметим, что подобный алгоритм действий можно применить также в том случае, если вы хотите, чтобы у вас появилась буржуйка из бочки. Длительным горением такие печки похвастаться не могут, но с функцией быстрого обогрева помещения справляются хорошо.

Походная печь своими руками: чертежи. Походная печь своими руками

Самодельная компактная походная печь: чертеж, фото, изготовления туристической печи из жестяных банок.

В походных условиях, часто приходится разводить костёр, чтобы приготовить или подогреть пищу, для костра требуется достаточно много дров, а заготовить дрова не всегда возможно, особенно в горной местности или в степи.

Для таких походов понадобится печка, которая выдаёт достаточно много тепла при минимуме топлива, как вариант можно использовать газовую горелку на сменных картриджах, но стоимость сменных газовых баллончиков не малая.

Альтернатива газовым горелкам есть – компактная походная печь, работающая на мелких щепках, ветках. Конструкция такой печки позволяет создать мощное пламя при минимальном количестве дров. К тому же в отличие от костра на печку можно поставить сковороду или турку для кофе.

Как сделать походную печь своими руками

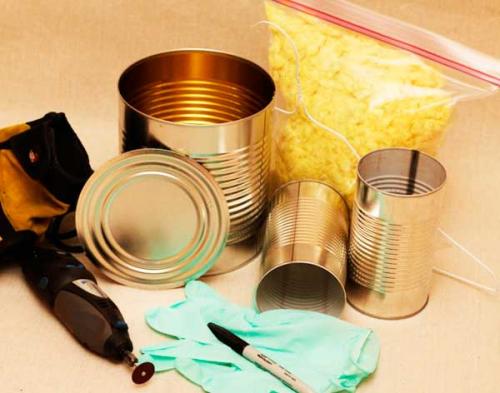

Сделать походную печь можно из подручных материалом своими руками, для этого понадобятся три, металлические ёмкости, можно использовать жестяные банки или подходящие по размеру кастрюли из нержавейки. Печь из нержавейки будет служить намного дольше, чем из жести.

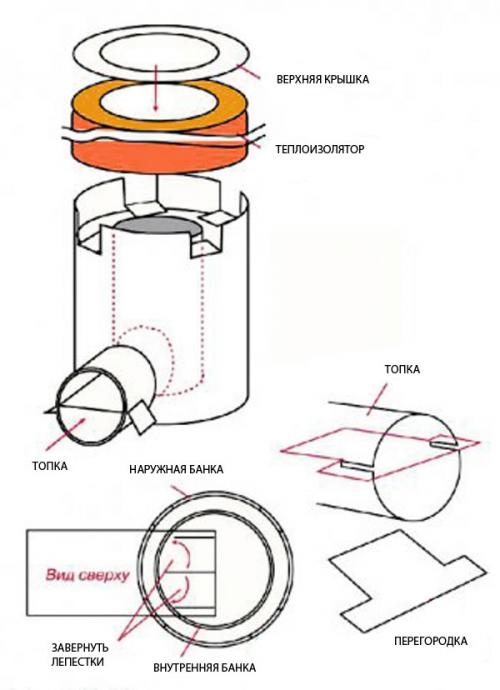

Схема походной печи предоставлена на рисунке:

Приступаем к изготовлению печи из жестяных банок.

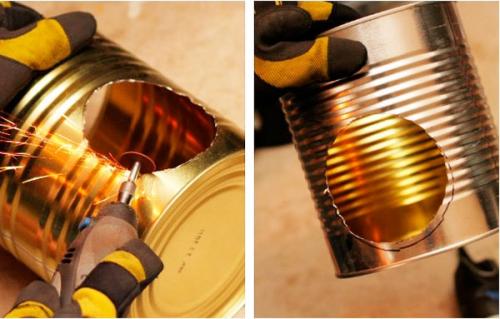

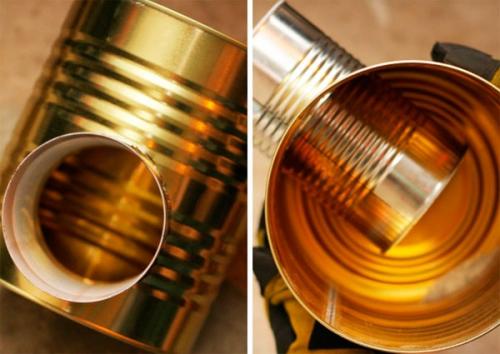

В самой большой банке нужно вырезать отверстие под боковую банку. Для этого нужно сначала взять боковую банку приложить к донышку лист бумаги, очертить банку карандашом и вырезать размеченный круг из бумаги.

Прикладываем бумажный круг к большой банке на высоте 2 см от дна банки и очерчиваем его на банке.

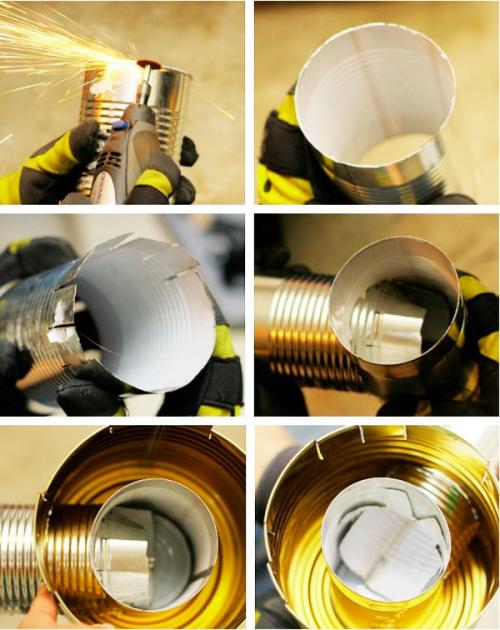

Вырезаем отверстие в банке. Так само нужно сделать отверстие во второй меньшей банке.

В боковой банке которая будет служить топкой для щепок, вырезаем дно, вставляем её в вырезанные отверстия больших банок и фиксируем отогнутым лепестком.

Чтобы при горении печки направить основную часть тепла на приготовление пищи, в полости между банками нужно уложить теплоизолятор, оптимальный вариант использовать стекловату.

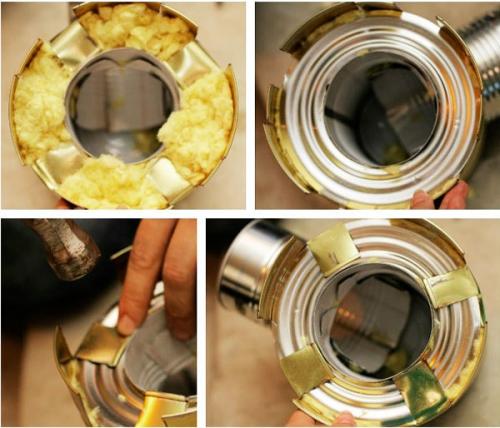

Укладываем между банками теплоизолятор и закрываем вырезанным кольцом из жести. Прижимаем кольцо боковыми лепестками внешней банки.

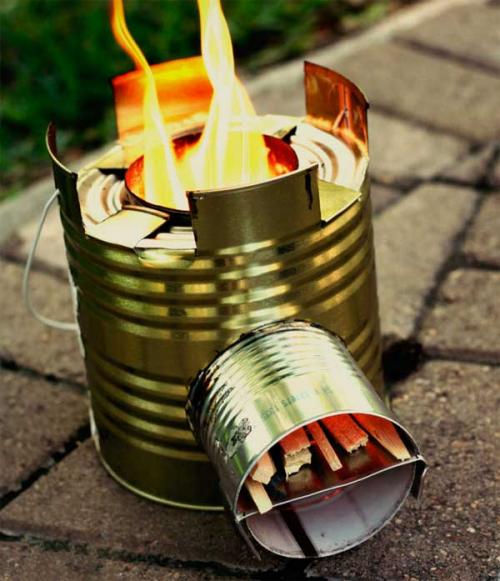

Походная печь готова, при желании её можно покрасить термостойкой краской.

Пользоваться печью довольно просто, в боковую топку укладывается щепа, мелкие ветки, через верхнее отверстие щепа поджигается. При горении щепы в печке выделяется довольно много тепла, котелок на 3 л воды закипает за 10 минут.

Самодельная походная печь очень лёгкая и практичная, чтобы её разжечь нужно, потратить минимум усилий — собрать охапку сухих веток, что намного проще, чем рубить дрова для костра.

Маленькая печка для дачи из кирпича. Миниатюрная печь из банки

Этот вариант печи прекрасно подойдет любителям отдохнуть на природе. Готовое изделие имеет минимальный вес и занимает очень мало место в походном рюкзаке. При всей простоте конструкции печка из банки является очень удобной и производительной – литр воды можно будет вскипятить, затратив на это несколько небольших сухих веток.

Миниатюрная печь из банки

При этом подобная самодельная печь может работать не только на ветках, но и на листьях, шишках и даже сене. Голодными вы точно не останетесь!

Первый этап – подготовка компонентов

Заранее подготовьте три жестяные банки различного размера. Прекрасно подойдут емкости от консервов. Из самой большой банки вы сделаете корпус печи, среднюю по размерам банку поместите в корпус, а из маленькой емкости изготовите импровизированную конфорку.

Жестяные банки

Дополнительно подготовьте ножницы, брусок, электродрель и фломастер.

Деревянный брусок

Второй этап – изготовление шаблона

Первый шаг. Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм.

Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм

Второй шаг. Выпилите по разметке прямоугольную выемку такого размера, чтобы в нее мог свободно входить верхний край емкости.

Вставьте брусок в банку и очертите маркером две линии примерно на уровне крышки

Сверлим выемку по разметке

Третий шаг. Установите брусок так, чтобы банка устойчиво на него опиралась, а верхняя кромка большой банки, при этом, держалась в подготовленном ранее углублении в бруске.

Надеваем банку на брусок

Третий этап – подготовка большой банки

Первый шаг. Нанесите линию над нижним краем самой большой банки. Эта линия будет выполнять функцию разметки для создания вентиляционных отверстий. Линию можно нанести обыкновенным фломастером.

Делаем разметку

Второй шаг. Просверлите отверстия по линии разметки. Оптимальное количество отверстий можно подобрать только опытным путем. Избыточная вентиляция приведет к слишком быстрому сгоранию топлива, а при недостаточной тяге печь попросту не сможет нормально работать.

Делаем отверстия

Поэтому сделайте для начала небольшое количество отверстий, а затем при необходимости досверлите их после первичных испытаний печи.

Четвертый этап – подготовка средней банки

Под верхней гранью средней банки сверлим отверстия

В дне емкости среднего размера просверлите множество отверстий. Размер и количество этих отверстий подбирайте так, чтобы в будущем загруженное топливо не вываливались. В результате днище банки станет похоже на сито.

Просверливаем донышко средней банки

Пятый этап – сборка печки

Вставьте банку среднего размера в самую большую емкость. Сопряжение должно быть достаточно жестким, но не плотным – между стенками двух банок обязательно необходим небольшой промежуток для циркуляции воздуха.

Вставляем среднюю банку в большую

Шестой этап – изготовление конфорки

Для создания конфорки используйте самую маленькую жестяную банку.

Отрезаем половинку маленькой банки, делаем отверстия ближе к краю, а также одно отверстие в донышке

Первый шаг. Подготовьте отверстия в боковой грани банки подобно тому, как вы это делали с предыдущими емкостями.

Второй шаг. Вырежьте дно банки при помощи ножниц для резки металла.

Третий шаг. Аккуратно выровняйте края конфорки и зачистите их с помощью напильника.

Седьмой этап – проверка печки

Складываем щепки

В среднюю банку загружаем щепки и поджигаем

Возьмите основную часть печи (среднюю емкость, вставленную в большую) и загрузите в нее горючее (шишки, щепки, листья, маленькие ветки и т.п.). По возможности загружайте в печь сухие сучки прямо с деревьев, т.к. горючее с земли может оказаться сырым.

Самая маленькая деталь — это конфорка. Ставим ее сверху

Подожгите загрузку и дайте ей разогреться. Сначала у вас может не очень хорошо получаться, но уже очень скоро вы научите разжигать печку буквально с пары спичек.

Греем еду или ставим чайник. Походная мини-печь готова

Дайте топливу интенсивно разгореться, установите на печь конфорку, а на нее – кастрюлю, чайник либо другую емкость.
