Кирпичная банная печь. Дальнейший монтаж

Кирпичная банная печь. Дальнейший монтаж

Кладка банной печи

После того как основание будет готово можно приступать к укладке последующих рядов кирпича. Кстати говоря, полная и подробная порядовка кирпичной печи для бани будет отличаться в зависимости от выбранной конструкции. Ее подробное описание представляет собой отдельный материал, ниже будет приведен лишь примерный порядок действий.

• Сначала укладывается первый ряд кирпича. Уже на этом этапе необходимо отразить все конструктивные особенности печи. Здесь имеются в виду воздуховоды, непосредственно место топки, будущая труба и так далее. Кирпичи укладываются вплотную друг к другу на раствор. Остатки снимаются мастерком.
• Далее, по рядам аналогичным образом укладываются последующие слои кирпича до места установки первой дверцы воздуховода (поддувала). После установки оной, укладка кирпича продолжается. Здесь можно добавить, что если выполнить не просто воздуховод, а над поддувалом оставить свободное место, то с его помощью можно решить вопрос подачи горячей воды в моечное отделение. Внутрь этого пространства помещается гофрированный металлический шланг, который выводится концами наружу. Когда печка будет топиться, шланг будет соответственно немало нагреваться. Если запустить по нему воду, то, на выходе получится горячая вода. Таким образом, отпадает необходимость в нагревательном баке, что особенно актуально для помещений, имеющих скромные габариты.
• Так, двигаясь постепенно по рядам, формируется «тело» печки. Когда подойдет очередь установки колосников, для удобства можно выбрать некоторое пространство в двух кирпичах, равное толщине колосников и устанавливать их в это место.
• После того как будет сформировано топочное пространство, в соответствии с проектом печи, можно либо перекрыть его кирпичами, либо уложить металлическое основание, на которые в дальнейшем будут уложены камни.
• Далее, примерно таким же образом, выкладывается вытяжная труба, в самом верху которой, для экономии материала, можно присоединить металлическую трубу и вывести сквозь крышу.

Кирпичная банная печь шамотным ядром. Выбор материала

Приобретая материал для печи, его следует внимательно осмотреть. Стандартный размер кирпича составляет 125*250*65 мм. Допускается незначительное отклонение в 2 мм. При осмотре нужно убедиться в отсутствии трещин и сколов, допускаются лишь незначительные бороздки и нитевидные трещинки. При выборе материала следует убедиться, соответствует ли материал указанным параметрам. Иногда изделия от разных производителей или даже разных партий одного производителя могут отличаться.

Печь должна быть идеально ровной, поэтому кирпичи должны иметь одинаковый размер, иначе через щели начнет просачиваться дым и со временем топка может развалиться. Не рекомендуется приобретать изделие с пленкой, которая напоминает слюду. Это означает, что в процессе изготовления был допущен брак.

При постройке дома шов между кирпичиками может быть до 10 мм, для печей такая толщина просто недопустима. Уже при толщине больше 4 мм при постоянном нагревании шов начнет крошиться, а в комнату начнет поступать дым.

Кроме основного материала, следует подготовить:

• емкость, где можно замачивать кирпич;
• глину и песок для раствора;
• емкость, где будет замешиваться раствор;
• сито для песка;
• стальную проволоку, которая понадобится при установке топочной и дверки поддувала;
• козлы для работы на высоте;

Еще раз напомним, что лучше выбрать шамотный и огнеупорный красный кирпич, но может подойти жаропрочный глиноземный и клинкерный кирпич для печи. Шамотный кирпич берут, чтобы выложить топочное ядро, остальные варианты используют, чтобы обкладывать внешние стены, элементы декора.

Цвет материала может указывать на его качество. Он должен быть однородным. Неоднородный цвет означает, что обжиг изделия был неравномерным, поэтому прочность кирпича на разных участках будет разной.

Желательно выбрать один кирпич и разбить его, чтобы осмотреть. Там не должно быть никаких посторонних включений, а цвет должен быть без темных пятен. Если в середине будет темный цвет, такой кирпич не стоит использовать для строительства печи и иных построек.

Чтобы сделать качественную обкладку печи, стоит выбрать материал, промаркированный буквой «М» с цифрами, которые указывают на допустимую нагрузку на 1 кв. см. Оптимальным выбором станет кирпич с маркой не менее М-150.

После того как все подготовлено, можно приступать непосредственно к самой работе.

Мини-печь для бани из кирпича. Как построить печь из кирпича для бани – от теории до практики

Несмотря на высокие характеристики металлических печей для бани, опытные печники все же отдают предпочтение кирпичным постройкам. Все дело в особой атмосфере, которая свойственна только печкам, сделанным из кирпича – здесь и мягкое тепло, и горячий, но достаточно приятный пар, и обширный спектр иных достоинств.

Помимо всего прочего, обязательно стоит отметить и очень хорошие визуальные качества такого оборудования. В данной статье речь пойдет о том, как делать кирпичные печи для бани своими руками.

Классификация печей для бани

Дровяные кирпичные печи для бани обустраиваются по одной из следующих схем:

1. Печь «по-черному» . Эффективность такой конструкции проверена веками – такие печи издавна использовались в деревнях. За счет отсутствия дымохода достигается максимально насыщенный пар и аромат. Проблема заключается в том, что нужно каждый раз дожидаться, пока топливо прогорит до конца.
2. Печь «по-серому» . Такая кирпичная банная печь оборудуется дымоходом, и сразу же появляются преимущества в виде большей экономичности и скорости прогрева бани. Недостаток все тот же – сажа в немалом количестве остается на камнях, и приходится ждать до тех пор, пока дрова не выгорят полностью.
3. Печь «по-белому» . Достоинства подобных печей очевидны – полное отсутствие загрязнений в помещении и очень хорошее сохранение тепла. Правда, есть и минус – на прогрев такой печи может уходить до 12 часов, что существенно снижает удобство использования данного оборудования. Все дело в нагреве камней за счет металлической плиты перекрытия, что естественным образом замедляет прогревание.
4. Печь с плитой . Для бани такое оборудование подходит очень хорошо. В такой конструкции присутствует бак, установленный на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько ускоряет прогрев помещения. Бак с трех сторон закрывается кирпичными стенками, за счет чего удается поддерживать высокую температуру воды. В традиционной конструкции бак устанавливается поверх топки, а камни укладываются над дымоходом, но иногда камни с баком располагаются в другом порядке.

Кирпичная печь для бани порядовка. Печь для бани своими руками: из кирпича, из металла — чертежи, порядовки и этапы строительства

Печь, в том числе банная – достаточно сложная конструкция. Её длина и высота, толщина стенок, количество каналов, размеры топки, колосниковой решётки, каменки находятся в определённой зависимости. Правильные пропорции обеспечивают многолетнюю службу печи.

В то же самое время физические размеры печи должны соответствовать объёму помещений, которые необходимо прогреть.

Поэтому изобретать собственный велосипед в этом случае точно не надо: вероятность и стоимость ошибки слишком велика.

Существующие схемы проверены десятилетиями. Среди них обязательно найдётся подходящая для ваших конкретных условий.

Печь в бане должна работать только на отборном древесном топливе.

Таблица 1. Теплотворная способность древесных пород

Энергии дров вполне достаточно для быстрого нагрева помещения, камней и воды. Длина поленьев должна быть на 20% меньше длины топки.

Площадь поперечного сечения полена: не менее 70 и не более 80 см². Круглые: d 10 см, квадратные со стороной 9 см, треугольные со сторонами 12 см. Такие поленья горят долго, жара от них больше.

Под такие размеры следует подбирать конструкцию печи.

Принято считать, что сжигание 1 кг сухих берёзовых дров даст 4 кВт. Эта цифра нам понадобится при расчёте мощности банной печи.

Рис. 1 Устройство проточной каменки.  1 – поддувало; 2 – топка; 3 – водяной бак; 4 – топочные колосники; 5 – колосники для каменки; 6 – камни; 7 – футеровка каменки; 8 – компенсационный отступ (5–8 мм) футеровочного кирпича от печного; 9 – футеровка топки; 10 – отделка стен каменки металлическим листом.

Каменка проточного типа: дымовые газы из топки проходят через камни. Это возможно только при наличии прямоточной (все газы напрямую из топки уходят в атмосферу) или оборотной (3- 5 канальной, коленной) печи.

Топят такую печь не смолистыми дровами. В это время загрузочно-прочистной люк герметично закрывают. Воду поддают на камни после полной протопки, когда на колосниках осталась только зола.

Периодически камни необходимо мыть и чистить.

В популярных колпаковых банных печах Кузнецова каменка закрытая.

Рис. 2 Печь Кузнецова

Она размещается в верхнем колпаке. Здесь же закладывают змеевик для нагрева воды. Такая печь для бани с баком, который можно без труда вставить, выгодно отличается от канальной.

Чем?

Об этом ниже.

Металлическая печь-каменка

Основная проблема такой конструкции – так организовать нагрев воды, чтобы она испарялась не интенсивно.

Рис.3 Устройство металлической печи-каменки. 1 – топка; 2 – ящик для золы; 3 – дымоход; 4 – защитный экран; 5 – труба для нагрева воды; 6 – каменка; 7 – кулисы; 8 – козырёк; 9 – топочный колосник.

Здесь каменка глухая: нагревается за счёт тепла, поступающего из топки. Кулисы замедляют скорость газов, что помогает прогреву камней.

Нагрев воды организован змеевиком из водопроводной трубы, которая проложена под камнями. Ёмкость с водой находится в моечном отделении.

Комбинированная: металлическая, обложенная кирпичом.

Появление такой конструкции продиктовано тем, что баню, как строение, после процедур надо просушить. Это особенно важно потому, что защищать от гниения сруб, деревянную обшивку химическими составами просто нельзя. Их пары, так или иначе, попадут в атмосферу парной или мойки.

Понятно, что металлическая печь после прогорания дров быстро остывает. В роли теплоаккумулятора и выступает кирпич.

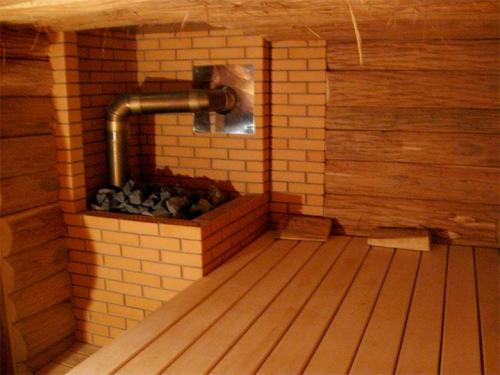

Рис. 4 Печь, обложенная кирпичом.

Такой вариант довольно распространён. Единственный его недостаток: в уже существующей бане с металлической печкой без дополнительного фундамента не обойтись.

Парни, это в наших силах!

Все три типа печей доступны для самостоятельного устройства. Далее о том, как это сделать рационально, на долгие годы.

Как сделать печь из кирпича для бани с отличной теплоотдачей. Кирпичные банные печи: история

Исторический момент тоже важен: понимание того, как развивается русская баня, способно указать на самое существенное в ней.

Вот первые печки складывались просто из камня, даже на раствор его не клали — груда камней над костром , грубо говоря. И трубы не было — дым стелился по всей избе (да, баня прямо в избе делалась, никаких дворовых построек, она же и отапливала) и утекал в окна и двери. До 15 века такие бани были наиболее распространенными на Руси.

Печь для бани из кирпича

Первым нововведением стала все-таки труба, но сделанная из дерева , она часто становилась причиной пожара (причина проста — дерево воспламеняется при температуре меньшей, чем у печных газов на выходе из топки).

Следом изобрели нечто среднее между печью «по-белому» и «по-черному» — для этого над очагом поставили что-то вроде вытяжки (колпак, на вершине которого находилась дымоходная труба). Но и это еще не кирпичная печка.

Революцию же, как и следовало ожидать, совершил Петр I — во-первых, он вывез из Голландии десяток печей вместе с мастерами , во-вторых, запретил в столицах устроение печей, которые топились «по-черному». А в итоге получилось то же самое, что с картошкой — прижилась кирпичная печь , стала как родная.

Надеемся, вы углядели главное — русская баня изначально отапливалась печами периодического действия с проточными каменками , которым не хватало только изоляции камнем очага да трубы дымоходной. А когда пришла кирпичная, то она все эти проблемы разом и решила. Особенности выбора печей для саун представлены в отдельной статье .

Печь для бани из кирпича чертежи. Возведение кирпичной печи в бане – основные детали процесса

Долговечной и красивой декоративной альтернативойстанет кирпичная печь для бани. Хоть ее возведение требует немало сил, времени, денежных затрат, но прослужит она десятилетия, не теряя привлекательности и рабочих свойств.

Кладка может быть выполнена с нуля на заказ с выбором индивидуального дизайна, размеров. Гораздо дешевле обойдется самостоятельное строительство. Важно просто придерживаться пошаговых инструкций опытных печников.

Пользователи часто ищут:

• Интерьер бани из бревна

Конструкция банных каменок

Печное оборудование устанавливают в парилке. Его основная функция – отопление помещения, выработка пара. Постоянный диапазон температур в парной – от 40 до 100 градусов.

В каменке есть топливник для дров, закрытая камера, куда сверху свода топливника кладут каменные булыжники, чугунные чушки. Средняя толщина слоя – до 22 см. Чугунные чушки быстрее камней набирают температуру, что ускоряет нагрев каменки. В своде специально оставляют щели. Через эти зазоры потом сквозь булыжники проходят дымовые газы и по дымооборотам выходят в трубу наружу.

Чтобы получить пар, раскаленные камни через специальное отверстие поливают водой. В этот же проем выходит пар.

Для парных в маленьких банях под аркой сверху топливника крепят змеевик, где будет нагреваться вода. В больших русских банях, где вода подается централизовано из котельных, змеевик не монтируют.

Чтобы повысить прочность каменки, можно поместить ее в каркас из металла.

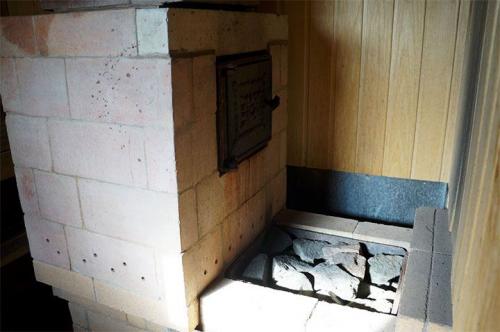

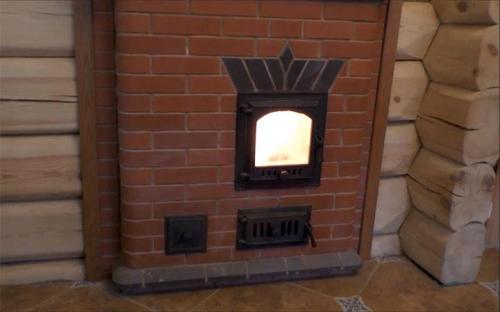

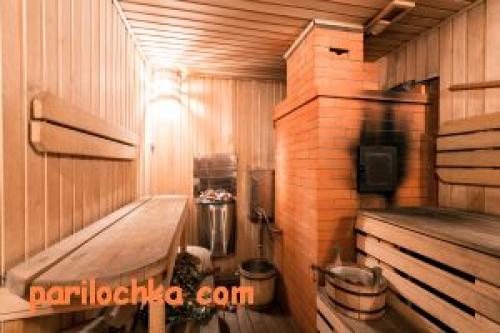

Различные проекты: фотогалерея

На фотографиях наглядно показаны способы оформления, кладки печей для бань разной площади, техники укладки кирпичей, идеи красивой отделки.

Плюсы и минусы банных печей из кирпича

В пользу кирпичной печи стоит выделить следующее:

1. Экологичность сырья, что безопасно для здоровья.
2. Длительный срок службы. Она может служить до 100 и более лет.
3. Износостойкость и прочность материала.
4. Возможность долгое время удерживать и отдавать тепло. Вода в баке, нагретая с вечера, будет теплой до утра.
5. Выработанный пар получается хорошего качества.
6. Продукты горения не проходят через внутреннюю каменку.
7. Печка способна обогреть большие помещения.
8. Кирпич относится к пожаробезопасным материалам.

Из минусов пользователи отмечают то, что:

1. Построить конструкцию быстро и без опыта не выйдет. Здесь нужно правильно составить чертеж, провести расчеты, понимать принципы кирпичной кладки.
2. Печь имеет большой вес. Поэтому под нее в обязательном порядке заливается надежный фундамент.
3. Конструкция нагревается долго, в сравнении с металлическим аналогом.
4. Длительный нагрев влечет за собой повышенный расход древесного топлива.
5. Высокая стоимость работ (при заказе у печника). Большие денежные траты на покупку материалов.

Несмотря на такое количество недостатков плюсы конструкции гораздо весомее, из-за чего спрос на строительство кирпичной печи с баком для воды только растет.

Виды топки

Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.

По-черному

Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.

В топке бани по-черному расход дров для отопления минимален, но весь дым и сажа попадают внутрь помещения. Из-за чего стены быстро покрываются копотью.

Конструкция относится к ряду с повышенной пожарной опасностью.

Большинство печников отказалось от этого способа кладки топки.

По-серому

В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.

При такой топке нужен постоянный контроль. Не рекомендуется оставлять баню без присмотра до тех пор, пока полностью не прогорят все дрова.

По-белому

Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.

В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.

Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).

Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.

Применять уголь не рекомендуется. Он быстро нагоняет высокую температуру, которую сложно регулировать. Дым очень вреден для дыхательной системы. Стенки перегреваются и со временем начинают лопаться.

Печь для бани из кирпича на 3 помещения. Как правильно выбрать?

Выбор печи для 3 помещений падет на печь с выносной топкой. Банная печь на три помещения с баком для воды, устанавливающаяся в парилку, моечную и комнату отдыха, должна быть качественной.

При выборе плохого варианта есть риск порчи сразу трех помещений. Качеству соответствуют следующие факторы:

• КПД (Коэффициент Полезного Действия). Показатель дает сведения о ресурсозатратности каменки, сколько топлива понадобится для прогрева бани.
• Качество сборки. Только качественно собранная печь сможет не пропускать влагу в баке; не пропускать огонь через щели; не давать дыму выходить в ненужные места и не скапливаться саже.
• Размер. Правильно подобранный размер каменки обеспечивает прогрев помещения, удобство размещения печи.
• Вес камней и печки. Оптимально уравновешенная печь обеспечит легкость в монтаже и удобство в использовании. Количество камней влияет на ценовую затратность печи.
• Долговечность. Каменка – требующий продолжительности жизни элемент бани, в идеале печь служит в течении нескольких десятков лет.
• Красота. Без этого не обойтись, эстетическое наслаждение способствует хорошему времяпрепровождению, не стоит покупать страшные печи.

По этим факторам каждый подберет подходящую печь, обладая определенной суммой. Самостоятельное изготовление печи для бани на три помещения с баком для воды будет учитывать все пожелания хозяина, учитывая бюджет.

Но вариант самостоятельного изготовления подойдет только знающим людям, обладающими определенными навыками. Для тех кто любит довериться профессионально собранным каменкам, следует топ-5 лучших моделей.
