Что нужно для изготовления автоклава своими руками мы сейчас узнаем. Во-первых, понадобится газовый баллон или прочная металлическая емкость, например молочная фляга, а во-вторых, ваши умелые руки.

Из газового баллона

Итак, рассмотрим, что нужно для изготовления автоклава своими руками из газового баллона:

• Проделать отверстие сверху газового баллона. Диаметр отверстия должен получиться немного больше диаметра 3х литровой банки;
• К отверстию с помощью сварки прикрепить фланец;
• Сделать металлическую крышку, чтобы ее размер соответствовал размеру фланца, а толщина крышки была не меньше 5 мм;
• В крышку вмонтировать прибор для измерения внутри автоклава давления;
• Вмонтировать штуцер для закачивания воздуха в агрегат;
• Осуществить крепление крышки с помощью болтов, к фланцу прикрепить герметически детали;
• Между фланцем и металлической крышкой поставить резиновую прокладку;
• На дно автоклава изготовить деревянную решетку.

Из молочной фляги

Теперь рассмотрим, что нужно для изготовления автоклава своими руками из молочной фляги.

Такой домашний автоклав потребует некоторые изменения емкости, итак:

• В первую очередь придется усилить дно, чтобы в дальнейшем под давлением избежать выгибания дна фляги, нужно будет укрепить дно стальным кругом;
• Хомутами закрепить цилиндрическую часть металлического бидона;
• Переделать зажимное устройство крышки, потому что обычный крепежный зажим не способен будет выдержать давление. Для этого нужно сделать зажимную пластину максимальной прочности с 6 винтами;
• Установить необходимые приборы: вентиль под насос, термометр, манометр, предохранительный клапан для сброса давления.

Автоклав, сделанный по вышеперечисленным способам достаточно прост в изготовлении, нужно только иметь под рукой дрель и болгарку. К тому же этот агрегат имеет небольшой вес и его удобно транспортировать.

Конструкция у этого устройства разборная, что немаловажно, если, допустим, понадобится заменить какую-либо деталь или же, если решите усовершенствовать свой автоклав.

Ну и, разумеется, самодельный автоклав будет хорошей экономией денег, так как промышленные агрегаты, которые продаются в магазинах, обойдутся намного дороже автоклава, изготовленного самостоятельно.

Автоклав из нержавейки своими руками. Самодельный автоклав для заготовки консервации – чертежи и пошаговая сборка

Автоклав – это устройство, активно используемое для домашнего консервирования своими руками. Оно позволяет использовать промышленную технологию термообработки сырых продуктов под давлением. В результате срок хранения домашних консервов заметно увеличивается. Но стоимость заводских автоклавов слишком высока, поэтому приобрести их может не каждый. Для экономии средств можно собрать автоклав самостоятельно по готовым чертежам и схемам.

Принцип работы устройства

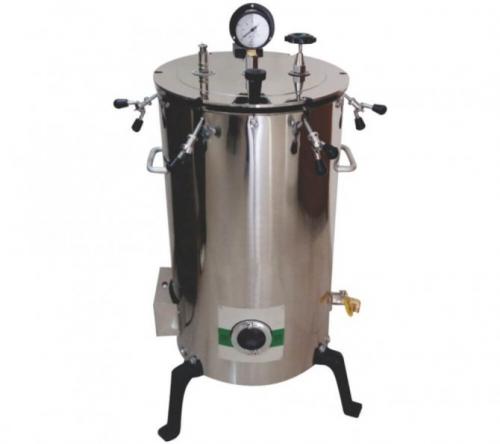

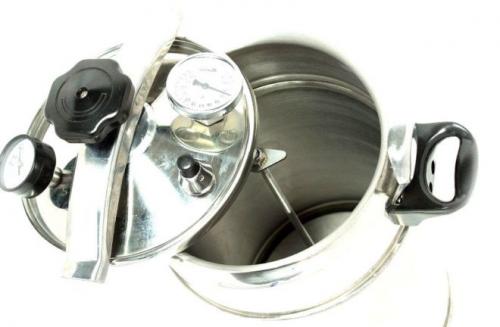

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций: быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор.

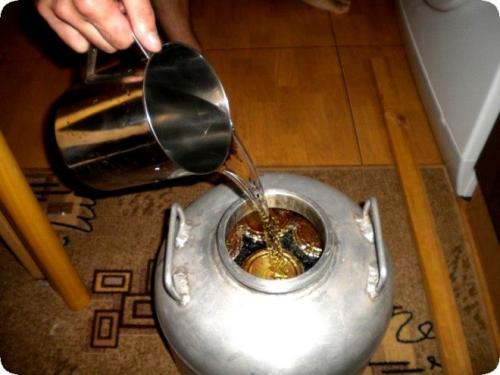

Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешивают, закладывают в банку и сразу же закатывают крышками. Дальнейшие действия будут проводиться уже с автоклавом:

1. Подготовленные банки устанавливают на специальный поддон.
2. Бак заполняют водой так, чтобы она не доходила до горловины самодельного автоклава на 60-80 см (при этом важно обратить внимание на то, чтоб крышки самого верхнего ряда банок были погружены на 1-2 см).
3. Крышка устройства надежно закручивается.
4. Закачивают через вентиль воздух, чтобы получить давление около 1,5 Бара.
5. Загруженное банками устройство начинают нагревать, отслеживая показатели давления.
6. Как только манометр укажет на давление в 3,5 – 4 Бара, газ прикручивают, чтобы обеспечить удержание таких показателей давления на протяжении от 20 до 40 минут (за это время успевают приготовиться рыбные, овощные консервы и мясная тушенка).
7. По истечении указанного времени газ выключается, автоклав отставляют в сторону до полного остывания.
8. Через вентиль стравливают воздух, аппарат открывают и извлекают готовые консервы.

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях этот показатель не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара она увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы.

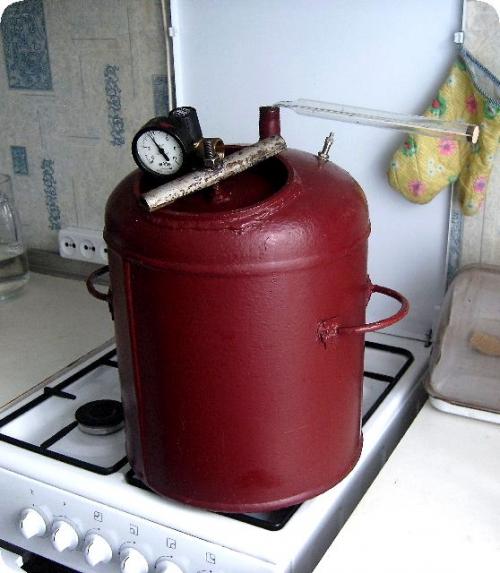

Основа самодельного автоклава

За основу рекомендуется взять газовый баллон. Он обладает характеристиками, которые отлично подходят для такого агрегата, как самодельный автоклав:

• стенки баллона достаточно прочные, их толщина составляет не менее 3 мм;
• цилиндрическая форма, которая является идеальной для данного устройства.

Если в наличии нет газового баллона, а отказываться от идеи создать собственный автоклав не хочется, можно за основу взять корпус других изделий:

• огнетушителя;
• воздушного ресивера, позаимствованного с грузового транспорта или железнодорожного вагона;
• молочного бидона;
• толстостенной трубы подходящего диаметра из нержавейки или черного металла.

При выборе двух последних вариантов (из фляги или толстостенной трубы) придется дополнительно побеспокоиться об укреплении дна конструкции. Если не сделать его массивным, при нагревании конструкции под большим давлением дно просто выдавит. Эта нежелательная ситуация сведет все усилия по изготовлению консервации к нулю и испортит все заготовки.

Если принято решение создать автоклав из газового баллона, рекомендуется остановить выбор на емкости объемом в 24 литра. Ее будет вполне достаточно для одновременной загрузки 14 полулитровых банок. Литровых банок войдет меньше, около пяти штук.

Газовый баллон на 50 литров позволит вместить гораздо большее количество банок, но такой массивный агрегат не будет удобным в использовании. Его сложно будет ставить на плиту и контролировать давление.

Если же очень хочется иметь такой огромный автоклав, умельцы монтируют в него ТЭН, переводя устройство в разряд электрических приборов.

Подготовительная работа

Если в наличии будут все необходимые инструменты и материалы, сооружать самодельный автоклав будет проще. Не придется откладывать работу по причине отсутствия каких-то деталей.

Поскольку процедура создания домашнего агрегата для консервирования предполагает работу с металлом, рекомендуется подготовить инструменты, которые помогают нарезать и сваривать металлические конструкции (дрель, болгарка, сварочный аппарат).

Ограничиться одним баллоном не получится. Нужно подготовить и другой материал. В частности, потребуется сталь листового типа с толщиной:

• 5 мм для сооружения горловины;
• 10 мм для крышки и фланца;

Нужно подготовить манометр, термометр, крепежные элементы для их фиксации.

Автоклав своими руками из кастрюли. Что такое автоклав

На помощь фермеру приходит автоклав — полезнейшее приспособление , которое, по своей сути, является стерилизатором. С его помощью удаётся решить главную проблему любого фермера, связанную с длительным хранением результатов его труда. Стерилизатор позволяет без особых усилий создавать мясные, рыбные, овощные, грибные, фруктовые консервы.

Принцип работы устройства заключается в следующем: создаётся избыточное давление, за счёт которого происходит стерилизация продукции не при температуре кипения, а выше на 20-30 градусов.

Это приводит к гибели всех микроорганизмов и даже тех, которые выживали при точке закипания воды. Таким образом, стерилизация производится согласно промышленным и санитарным нормам. Готовая консервация может много лет храниться при комнатной температуре без вреда для организма и потери потребительских качеств.

Итак, основным предназначением автоклава является стерилизация. Автоклав для домашнего консервирования своими руками позволяет упростить и объединить ряд технологических процессов. Например, можно пропустить стадию предварительной варки всех ингредиентов. Достаточно загрузить в прибор банки со свежими овощами, грибами или мясом, а на выходе получить из него полностью готовую консервацию, рассчитанную на долгое хранение.

Посмотрим процесс изготовления домашних консервов в автоклаве на основе различных видов продукции:

1. Овощи, мясо или другие продукты моют, режут при необходимости, солят и натирают специями.
2. В это же время готовят стеклянные банки различной вместительностью. Их осматривают на предмет наличия повреждений, затем моют и сушат.
3. Продукцию раскладывают по банкам, не заполняя их на 2-3 см от верхней горловины.
4. Банки закатывают машинкой и ставят на поддон внутрь устройства.
5. Резервуар заполняется водой таким образом, чтобы они были покрыты ею не более, чем на 2 см.
6. Крышка герметично закрывается на крепёжные винты.
7. Внутрь приспособления принудительно нагнетают повышенное давление компрессором или любым ручным насосом.
8. Стерилизатор либо включают в электрическую плиту, либо ставят на огонь. По мере нагревания давление в резервуаре будет возрастать.
9. Как только оно достигнет показателя в 2-3 кгс/см2, подогрев в автоклаве отключают. Постепенно температура и давление в резервуаре начнут снижаться.
10. После остывания останется извлечь банки и убрать их на полку.

Источник: https://bannye-pechi.postroivsesam.info/stati/avtoklav-iz-gazovogo-ballona-dlya-domashnego-samodelnyy-avtoklav-iz-gazovogo-ballona

Простой автоклав своими руками. Что такое автоклав?

Это специально разработанный для стерилизации агрегат. Он используется в медицине для стерилизации инструментов, в автомобильной промышленности автоклав нужен для получения дистиллированной воды, которая необходима для аккумуляторов. Только в шестидесятых годах прошлого века устройство стало широко использоваться в домашних условиях.

Сам агрегат напоминает оборудование из лаборатории. Это металлический корпус с плотно закрывающейся крышкой. Сверху имеется манометр, термометр и штуцер! Воздух закачивается внутрь системы, а по приборам можно отслеживать давление и температуру внутри устройства.

Несмотря на кажущуюся по внешнему виду сложность, приготовление тушенки в домашних условиях в автоклаве довольно простое. Не нужно быть специалистом авиапромышленности, чтобы научиться пользоваться устройством. Однажды разобравшись в его функционировании, вы уже не сможете отказаться от услуг подобного агрегата. К тому же и рецепты, получаемые путем такого производства, весьма заманчивы. Подробное приготовление тушенки в автоклаве рассмотрим в дальнейшем содержании.

Принцип работы устройства

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций — быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор.

Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешиваются, закладываются в банку и сразу же закатываются крышками. Дальнейшие действия будут проводиться уже с автоклавом:

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях температура кипения не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара температура увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы.

Автоклав своими руками из бидона. Автоклав из молочной фляги

Автоклав это устройство внутри которого под воздействием температуры и высокого давления происходят различные химические и физические процессы. Такие аппараты применяются в различных областях промышленности и науки. В пищевой промышленности  автоклавы применяются для производства тушенки, консервов. Именно для этой цели и решил сделать автоклав автор самоделки.
Инструменты и материалы.
-Болгарка
-Дрель
-Автомобильный диск на 12 дюймов
-Стальные хомуты 300 мм
-Термометр
-Манометр
-Болт-крючок
-Стяжки резьбовые
- Предохранительный клапан
-Камерный вентиль

Автор самоделки описывает два варианта . В процессе эксплуатации первой самоделки были выявлены некоторые недостатки конструкции, поэтому она была доработана. Здесь будет рассмотрен второй улучшенный вариант автоклава.Так как автоклав работает под давлением до 3,5 бар необходимо усилить флягу что бы её не разорвало.

Шаг 1. Усиление центральную часть.
Для усиления центральной части автор использовал стальные хомуты. Пять хомутов установил на равном расстоянии друг от друга и стянул их.

Шаг 2. Усиление дна.
Для усиление нижней части фляги автор использовал колесный диск от автомобиля "ока" на 12 дюймов.

Сначала он разрезал диск согласно меткам. Получились три части. Для автоклава нужны две боковые . Сквозная пойдет на верхнюю часть бидона, а с привалочной плоскостью на нижнюю.

Из листа металла 8 мм (в первом варианте 5 мм , но на давлении 3,5 бар 5 мм лист начинало гнуть) вырезает круг с диаметром 28,5 мм. Снимает с круга фаску и устанавливает в нижний обруч. Ставит флягу на обруч, сверху одевает вторую половину диска. Просвет между флягой и дисками уплотняет алюминиевой полосой, что придает дополнительную жесткость конструкции. Сверлит в нижней и верхней части диска по шесть отверстий под шпильку М6. Установив шпильку стягивает конструкцию.

Шаг 3. Изготовление крышки.
В первой варианте автор оставил штатную крышку усилив ее прижимной пластиной , но как показала практика стандартная прокладка выдавливается под воздействием давления и температуры. Тогда автор убрал штатную крышку фляги. Для изготовления прижимной пластины из листа металла 8 мм был вырезан шестигранник с диаметром 24 см . Сверлятся в углах шесть отверстий 10 мм болты-крючки. Вместо прокладки используется транспортерная лента толщиной 1 см. Из нее вырезается круг диаметром 21 см. В первом варианте можно было болты зацепить за штатные вы ступы .

У второй фляги они были смещены, поэтому автор использовал дополнительное крепление. Отмерив равное расстояние между ручками, просверлил по 4 отверстия с каждой стороны и установил крепление.Можно использовать крепление для троса.

Шаг 4. Установка контрольно-измерительных приборов.

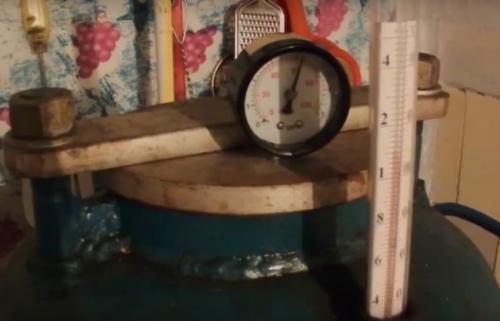

Для контролем за температурой и давлением были использованы термометр и манометр. Так как температура в автоклаве достигает 120 градусов был взят термометр со шкалой до 160. Давление достигает 3,5 бара.Автор использовал манометр со шкалой 6 бар. В верхней части фляги были просверлены два отверстия. Диаметр чуть больше резьбовой части приборов. Затем на резьбу накручивается гайка вверх до упора, ставиться паронитовая прокладка. На резьбу наноситься термогерметик и сверху наматывается фум-лента. Трубка вставляется в отверстие и изнутри ставиться прокладка и контргайка.
Шаг 5. Автоматика.

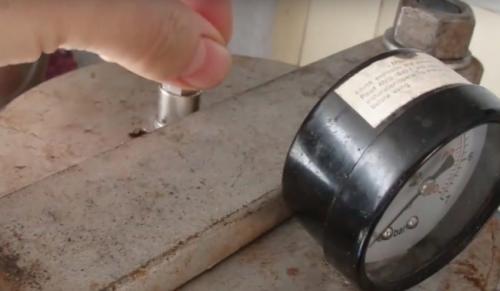

Для нагнетания давления автор использовал вентиль автомобильный бескамерный. Для сброса давления был установлен предохранительный клапан системы отопления. Клапан срабатывает при давлении 3,5 бара и имеет возможность принудительного сброса давления.

По утверждению автора его автоклав имеет ряд преимуществ перед промышленными образцами. Простота и дешевизна изготовления, легкая нержавеющая конструкция, ремонтопригодность.
Более подробно , а так же меры безопасности, порядок работы на автоклаве и рецепты приготовления можно посмотреть на сайте-источнике.

Самодельный автоклав для тушенки. Рецепт домашней тушенки из свинины в автоклаве

Это классический рецепт – здесь минимальное количество ингредиентов и идеально выверенное время готовки.  Свиная мякоть идеально подходит для консервирования – в ней большой процент жира. Поэтому если в кусочках заметите жировую прослойку, не удаляйте ее, так консервы получатся только сочнее и вкуснее.

Ингредиенты из расчета на объем 0,5 л:

• около 300-350 г свинины;
• 0,5 ч.л. соли;
• 1 шт. лаврового листа;
• 3 шт. черного перца горошком;
• 1 шт. душистого перца горошком.

Как консервировать:

1. Мясо нарежьте порционными кусками, отмерьте, чтобы его количество соответствовало объемам подготовленных банок.

2. На дно каждой вымытой банки уложите специи – горошины перцев и лавровый лист.

Банки для консервирования предварительно стерилизовать не надо – за вас эту работу выполнит автоклав.

3. Заполните емкость мясом примерно «по плечики». Закатайте закаточным ключом, не добавляя воды и прочих жидкостей.

4. По аналогии заполните всю остальную посуду и приступайте к автоклавированию.

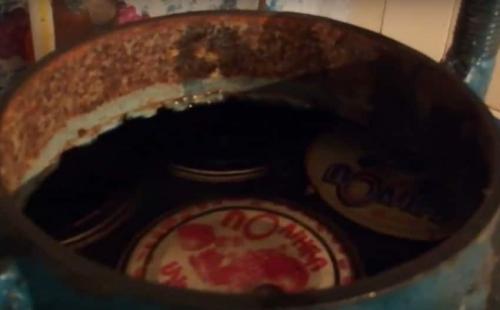

5. Загрузите все емкости в автоклав и залейте водой так, чтобы жидкость покрыла крышки сверху на 1 см.

6. Закройте автоклав и приведите его в действие. Рабочая температура будет составлять 110-112 °С, давление – 3,8-4 атмосферы.

7. Следите, что рабочие показатели оставались в указанном диапазоне на протяжении 80 минут. За это время мясная тушенка должна дойти до кондиции.

8. Выключите автоклав и, не открывая, дождитесь его остывания до температуры 30 °С.

9. Перед открыванием крышки стравите остаточное давление и доставайте банки.

Еще один важный момент – для закладывания в банки используйте свинину комнатной температуры. Слишком холодный продукт отправлять в автоклав нельзя, иначе при нагревании мяса крышки будут вздуваться.
