Самодельная печь для бани из металла выделяет жесткое тепло. Именно поэтому многие предпочитают агрегаты из кирпича. Но у металлического варианта есть много преимуществ:

• Высокая теплоотдача металла. Парилка с железной печкой нагревается за час или полтора. Кирпичную печку придется греть несколько часов.
• Это герметичная конструкция, из которой угарные газы вылетают в трубу дымохода. В этом плане устройство кирпичной печки явно не на высоте. Если вы не специалист и сделали ее своими руками, то велика вероятность, что в конструкции между кладками кирпичей останутся щели. Через них дым будет просачиваться внутрь помещения бани.
• Даже если использовать влажные дрова, самодельная печка из металла их переработает.

Кстати, монтаж печи для дома или бани надо начинать с установки дымохода, после чего прибор подстраивается под него.

Итак, сделать печь для бани своими руками будет не очень сложно, если вы владеете навыками работы со сварочным аппаратом. В ее конструкции всего два больших элемента — камера сгорания и водяной бак. Использовать для самодельного агрегата лучше всего трубы с толщиной стенки не менее 10 мм.

Последовательность монтажа печки

Чертеж печки для бани

Монтаж печи проводится в следующем порядке. Сначала ставите трубу вертикально и делите ее на две ровные части горизонтальным блином. Он приваривается герметичным сплошным швом, лучше с двух сторон. Нижняя часть будет топкой. В нее устанавливается решетка и делается дверца для загрузки дров, а снизу обязательно вырезается поддувало. В горизонтальном блине делается отверстие под дымоходную трубу, куда вставляется и приваривается дымоход.

В образовавшееся верхнее пространство засыпаются камни — это будет каменка. Теперь к основной трубе привариваются по периметру несколько отрезков металлической арматуры. На них располагается бак, в который вставлена вертикальная труба. Она будет продолжением дымохода печи. Кстати, бак может быть съемным или цельным с нагревательным прибором.

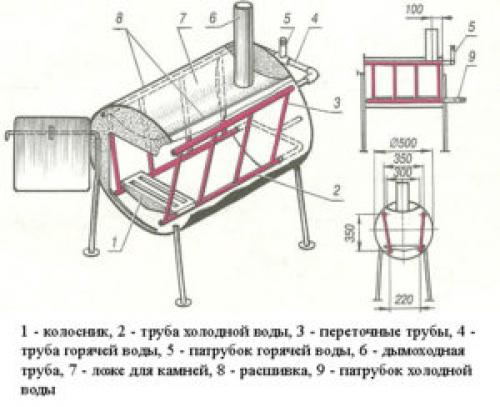

Печь из 325 трубы. Чертеж и схема

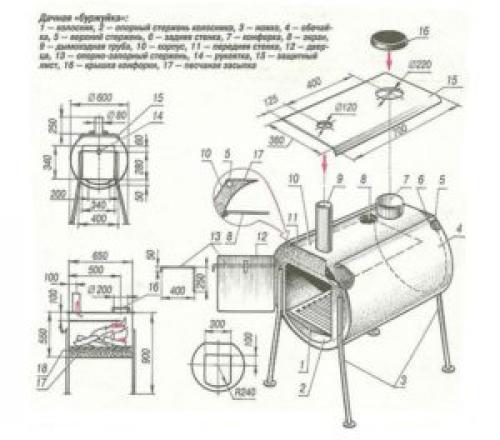

Чертеж буржуйки из горизонтальной трубы

Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

• корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;
• колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
• зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
• топочной камеры. Сюда закладываются дрова или уголь;
• для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции;
• над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
• дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;
• самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Чертеж печи для бани из трубы. Хозяйственные

Наконец, третья область применения, где печи из труб оказываются на своем месте – обогрев птичников и скотных дворов; кроме перепелятников и пр. для содержания теплолюбивых видов. Печи-калориферы типа булерьяна сюда не подходят. Ими хорошо обогревать теплицы с оранжереями, а товарным домашним животным при зимнем содержании тепличные условия противопоказаны: живность попростужается от сквозняков и перемрет. У буллеров же конвекторы включаются только при достаточно интенсивной топке; если печь-калорифер топить щепочками, она вообще греть не будет.

Оптимальный вариант в таком случае – чугунная буржуйка. При слабо- или среднеинтенсивной топке ее КПД оказывается вполне приемлемым и без специального дымохода. Но, ввиду довольно высокого спроса и архаичности технологии (детали льют в землю, как при Демидовых, и собирают в изделие вручную) чугунные буржуйки довольно дороги. Да еще производители мудрят над дизайном и, разумеется, берут деньги за элегантный современный вид, как «Мерседес» – за звездочку.

Обмуровка буржуйки из трубы для повышения КПД

В таком случае можно, и несложно, самому сделать печь-буржуйку из трубы (500…530)х(10…12), благодаря толстым стенкам она будет достаточно долговечной и в химически довольно агрессивной атмосфере. Правда, из-за меньшей, чем у чугуна теплоемкости и большей теплопроводности стали КПД печи упадет, но справиться с этим можно.

Самый простой выход – замуровать нижнюю треть печи в кирпич, см. рис. справа, удлинив поддувало (профтруба 130х60х2). Обмуровка обеспечит подогрев поступающего в топку воздуха и до некоторой степени оптимизирует температурный режим в ней. Дымоход – труба 100…120 мм.

Те, кто предпочитает металл камню и не боится приложить к печи руки, могут сделать буржуйку из той же трубы 530 с КПД почти как у буллера, да, да! Каким образом? Подав в топку вторичный воздух для дожигания. В прямоугольных буржуйках из листа такой фокус не проходит, должной внутренней циркуляции не получатся из-за углов. А в круглой – пожалуйста.

Чертежи такой буржуйки из трубы даны на рис. ниже. Помимо прочего, она и мобильная, т.к. не замурована. Проем для укладки колосников образуется 2-мя круговыми сегментами из листовой стали 4-8 мм, см врезку справа внизу рис. Топить эту печь можно, кроме дров и угля, еще и пеллетами. Правда, они при сжигании не в специальной горелке дают много золы, зато дешевы, а зола пригодна на удобрение. У хозяйственных буржуек из труб по сравнению с чугунными есть еще одно преимущество: на их варочной поверхности можно достаточно быстро подогреть корм с пойлом и при слабой топке.

Печь для бани из трубы 530 горизонтальная чертеж. Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
8. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
9. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
10. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
11. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
12. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.
