Кирпичная банная печь с закрытой каменкой. Общая информация

Кирпичная банная печь с закрытой каменкой. Общая информация

Кирпичными печами-каменками называют печи, в которых есть толстые стенки. Как гласит инструкция, топка должна иметь толщину стенок в один кирпич (обязательно применение огнеупорного, жаростойкого типа) .

Соответственно, остальные стенки могут быть и поменьше, ─ вполовину и, даже, в четверть кирпича. Здесь можно укладывать слои красного обожженного кирпича.

Здесь бак расположен сбоку

В качестве топлива для таких печей-каменок могут использоваться дрова, торф. В некоторых случаях, применяется каменный, либо древесный уголь.

Подобные устройства функционируют следующим образом:

• вначале банную печь с закрытой каменкой нужно растопить в течение 3-5 часов;
• когда оптимальная температура достигнута, топливо должно выгореть полностью;
• лишь после этого наступает черед банных процедур.

Здесь температура в парилке сохраняется довольно долго, поскольку:

• каменка обладает большим количеством камней;
• стена печки, выполненная из кирпича, способна сохранять намного дольше, нежели ее металлическая разновидность.

Внешний вид печи

По принципу действия печи для бани с закрытой каменкой бывают как периодическими, так и постоянными. В первом варианте продукты сгорания разогревают камни, уложенные внутри каменки. К слову, температурная разница между нижними глыбами и потолочным перекрытием бани может достигать пару сотен градусов.

Периодическая печь

Такая конструкция хороша тем, что здесь париться можно лишь после полного сгорания топлива, что исключает возможность отравления угарными газами.

Постоянная печь

Во втором случае, камни находятся в специальной камере, где постоянно нагреваются огнем. Подобные печки более трудоемки в изготовлении, однако, заниматься водными процедурами можно и при работающей жаровне.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

• Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
• Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
• Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
• Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
• Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи ), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
• После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
• При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
• Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

Источник: https://bannye-pechi.postroivsesam.info/stati/kladka-ryadov-bannoy-pechi-kamenka-osobennost-pechki-dlya-russkoy-bani

Кирпичная печь для бани с закрытой каменкой порядовка. Виды печи из кирпича для бани

Банная печь с закрытой каменкой из кирпича – один из самых важных атрибутов русской бани. Ее часто классифицируют по способу топки:

• По-черному. Такие печки появились раньше всех. Они не имели дымохода, и дым копился в помещении, черня стены или предметы копотью. Приходилось дожидаться полного прогорания дров, проветривать баню через окно или дверь.
• По-серому. Печка обладает дымоходом, но ее емкость с камнями открыта. Она быстрее прогревает помещение, но сажа оседает на камнях. Из-за этого приходится также ждать полного прогорания.
• По-белому. Это печи с закрытой емкостью и дымоходом. Оно не загрязняет стены парилки или камни. Конструкция лучше других удерживает тепло. Из открытого типа пар горячий, «жесткий» и обжигающий, а из закрытого даже при ста градусах по Цельсию он комфортный, приятный.

Еще одно удобное разделение печей также основано на методе топки. Они бывают:

• Периодического действия. Камни находятся над пламенем или напрямую контактируют с ним. Поливать их водой можно только после полного прогорания дров, так как есть риск залить их. Такие печные системы топятся периодически.
• Постоянного действия. Камни располагаются в емкости закрытого типа. Чаще всего в качестве нее выступает металлическая или чугунная емкость. Из-за этого незначительно страдает теплоотдача, но зато лить воду на них можно в течение всей топки. Такая печка топится, когда в бане есть люди. Это не вредно, так как продукты горения не попадают в воздух.

С поддувалом или без

Для начала нужно понять, что такое поддувало. Оно представляет собой специальный воздушный канал, пропускающий массы газа под колосники и в топку. Это необходимо, чтобы дрова или другое топливо регулярно обеспечивалось кислородом. Чтобы регулировать тягу? используют дверки.

Можно установить печку и без поддувала с глухим полом. Это не значит, что циркуляции воздуха не будет совсем: массы будут проникать из дверки топочной, но она слишком велика, чтобы тонко регулировать подачу.

В результате КПД снизится, а прогоревшие угли будут иногда выпадать из топочной, что также неприятно, особенно, если пол покрыт деревом. Оптимальным решением остается закладка поддувала.

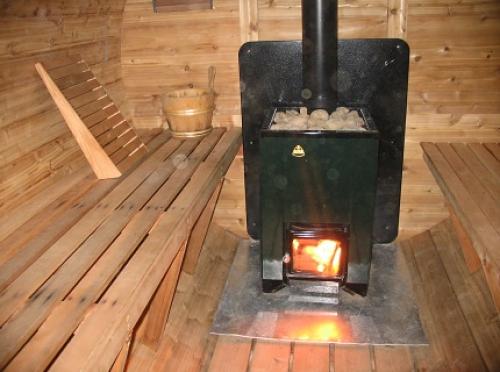

Открытые каменки

В открытой каменке камни расположены открыто. Они лежат сверху и соприкасаются с воздушными массами парной комнаты. Подобный тип присущ для компактных чугунных или стальных приспособлений для бань малой кубатуры. Благодаря своему расположению камни или чугунные чурки быстро нагреваются и отдают свое тепло в баню. Растопка помещения занимает от 30 минут до одного часа. Есть у этого способа и недостаток: камни также быстро и остывают.

Для парообразования в этом случае применяют емкость с водой, которой поливают камни. Пар получается горячим, «твердым» и обжигающим. Если тепловые элементы лежат не на пластине, а не решетке, то в помещении будет оседать сажа, а вода будет тушить дрова и не давать им нормально прогореть. Главное преимущество такой конструкции – быстрота нагрева и простота реализации схемы.

Закрытые каменки

Конструкция более сложна в своем устройстве. В ней камни кладутся в специальный отдел, находящийся внутри печи. Во время нагрева они не соприкасаются с воздухом помещения и приходится дольше ждать, чтобы прогреть парную. Занимает это около пары часов, но все зависит от размеров печи и бани.

В закрытом типе бак или емкость с водой располагаются около самой каменки, поэтому пар, выходящий из них, обладает максимальной температурой, так как газ расширяется в объеме. Он мягкий, и его жар практически не ощущается даже неподготовленным человеком.

Печь для бани из трубы с закрытой каменкой. Печь из кирпича с закрытым типом каменки, дополненная баком под горячую воду

Такая модель — оптимальный вариант для частной бани большой по площади. Она рассчитана на поочередное проведение банных процедур нескольких семей.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверка топки; 11 — дверка поддувала.

Количество необходимых камней для печки подсчитывают по формуле : на 1 куб. м парного помещения потребуется около 30 кг булыжников. Получается, для парной, объем которой 10 куб. м, понадобится не меньше 300 кг камней. Этот подсчет действует для печи из кирпича с периодическим циклом работы. Если же модель базируется на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.

Рассмотрим вариант надежного, теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса печи берется кусок от металлической трубы, полученный путем разрезания вдоль. Параметры трубы следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.

Листы из стали навариваются на трубу. Сталь толщиною не меньше 5 мм. Эти листы выполняют опорную функцию при закладывании куска трубы внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. В месте примыкания дымохода к печному корпусу наваривается экран, выполненный из металла. Он будет предотвращать выход горячего воздуха через дымовую трубу.

С боковой стороны в печь с закрытой каменкой монтируется резервуар под горячую воду. Его параметры — 50 х 37 х 35 см, вместимость – 45 л. Для изготовления бака можно взять сталь толщиною от 5 до 10 мм, но обязательно сторону, соприкасающуюся с топкой выполнить из 10 мм стального листа.

Внутри печи для русской бани с закрытой каменкой сбоку монтируют трубу для дымохода, снабженную круглой заслонкой. Эта труба одним концом устанавливается на металлический бак, в кирпичной же кладке она фиксируется с помощью проволочных хомутов.

Вверху печной конструкции располагается каменка для бани, в которой размещают камни весом до 200 кг. Для каменки вверху предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская пар. Сбоку печи выполняется проем 20х25 см, в него плескается вода на камни для образования пара.

Предложенная модель печного оборудования универсальна: она может функционировать в режиме непрерывной топки, а также и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.

Печь с закрытой каменкой своими руками. Виды печи для бани с закрытым типом каменки

Для отопления бани используют 2 вида печи с закрытой каменкой:

• устройство, предназначенное для периодической топки;
• ежедневное использование конструкции.

Если печь с закрытой каменкой эксплуатируется периодически, то камни нагреваются от прямого прохода через них дыма и касания языков огня. При этом сажа не задерживается на каменной поверхности, а сгорает при высокой температуре. Нижний слой накаляется до 1000°С, а нагрев верхнего варьируется в пределах 400-600°С.

Не всякий камень пригоден для использования в печи каменке. Необходимое условие — он должен выносить высокую температуру разогрева и не трескаться от резкого температурного колебания при попадании на него воды. Такими качествами обладают вулканические породы, к которым относится гранит, базальт, андезит.

При постройке устройства своими руками допускается использовать речную гальку темного цвета, которая обладает высокой прочностью. Подходящий размер материала — с мужской кулак. Приоритетна круглая или овальная форма с гладкой поверхностью, чтобы дым не задерживался в неровных углублениях. Для кубического метра банного пространства требуется35-40 кгкамня.

В устройство постоянного использования входит поддувало, топочная камера, кладка камней и дымоход. Стенки печи двойные, между ними циркулирует воздух. Делают печь из листовой огнеупорной стали, толщиной не менее 4 мм. Здесь не достигается температура, требуемая для сгорания сажи, поэтому камни отделены от топки металлической плитой. Температура в помещении поддерживается за счет нагрева металлического кожуха при сжигании топлива в печи.

В местах, где проведено централизованное снабжение газом, делают газовую каменку с автоматическим подключением. Вид печи подходит для обширных помещений, площадь которых более 25 кв. метров.

Хорошим вариантом считается печь на электрическом обогреве. Отсутствие угарного газа при эксплуатации каменки является большим плюсом.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pech-dlya-bani-iz-truby-s-zakrytoy-kamenkoy-pech-gorizontalnaya

Как сделать печь из кирпича для бани с отличной теплоотдачей. Как сложить печь для бани из кирпича

Невзирая на многообразие дровяных отопителей для бани из металла и чугуна, предлагаемых на рынке, традиционная конструкция печи из кирпича остается актуальной и востребованной. Это неудивительно, ведь она хорошо прогревает парную, долго сохраняет тепло и обеспечивает ее сухим паром. Также кирпичная печка помимо парилки может обогревать и 2—3 смежных помещения (моечную, предбанник). В данной статье мы расскажем, как правильно сложить печь для бани из кирпича своими руками, поделимся опытом в части подготовительных работ и устройства фундамента.

Виды печей для бань

В первую очередь нужно подобрать подходящий готовый проект печи. Опытные печные мастера умеют разрабатывать собственные схемы применительно к условиям кладки и эксплуатации. Значит, нужно воспользоваться их опытом и взять готовую схему, а для этого надо понимать, какие существуют кирпичные печи для бани.

Четко классифицировать отопители по видам весьма затруднительно, их слишком много, но условно все разработки можно разделить на группы по таким критериям:

• способ передачи тепла в помещение;
• расположение каменки;
• способ подогрева воды.

Эффективность теплоотдачи во многом зависит от конструкции и принципа действия отопителя. По данному критерию существующие виды печей можно поделить на:

• канальные: название явствует о том, что печка имеет один или множество каналов (газоходов) для дымовых газов. Последние, проходя по этим каналам, отдают тепло кирпичным стенкам. Газоходы могут проходить в теле печи как вертикально, так и горизонтально;
• колпаковые печи И. В. Кузнецова: здесь принцип теплоотдачи иной, продукты горения отдают теплоту, скапливаясь в пространстве под специально сделанным колпаком. Причем выйти оттуда они могут только после остывания, поэтому печь выходит очень теплоемкой.

Совет.  Колпаковые печи весьма сложны в исполнении, домашнему мастеру без опыта построить такой вряд ли удастся. Поэтому новичку лучше начинать осваивать кладку кирпичных печей канального типа.

Засыпка из камней (каменка) может располагаться как внутри печи, так и быть открытой. На качество работы этот критерий особо не влияет. А вот способ подогрева воды может повлиять на длительность протапливания парной. Здесь существуют такие технические решения:

• регистр из стальных труб или бак из нержавейки, встроенный в тело печи, а точнее, в газоход;
• варочная плита: вода подогревается на ней в больших емкостях.

Нужно учесть, что хорошая печка из кирпича с варочной плитой хоть и прогреет парилку быстрее, но неудобства с горячей водой в кастрюлях не сравнить с проточным теплообменником внутри газохода, соединенным с накопительным баком.

Проекты печей для бань

Как уже говорилось, различных проектов кирпичных печей существует великое множество. Мы предложим несколько типовых схем, вы можете воспользоваться ними либо найти что-то подходящее в технической литературе. Итак, первая — схема печи для бани из кирпича с открытой каменкой и встроенным баком для нагрева воды:

Примечание. На этой схеме и в дальнейшем используются следующие условные обозначения:

Для возведения данной печи понадобится 415 шт. кирпича и такие комплектующие, как:

• дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
• дверки для прочистки 140 х 70 мм – 2 шт.;
• бак из нержавейки 200 х 300 х 490 мм;
• плита чугунная 410 х 410 мм;
• решетка колосниковая 175 х 255 мм;
• задвижка 120 х 230 мм и 2 задвижки 130 х 130 мм.

На следующей схеме показана порядовка банной печи:

Печь-каменка с греющей плитой

Данный отопитель для бани вместо встроенного бака оборудован плитой на 2 конфорки, а каменка находится в теле печи, прямо над топкой. Хотя конструкция предусматривает возможность установки внутреннего водогрейного котла, это отображают соответствующие схемы кладки печей для бань:

На строительство отопителя потребуется 650 кирпичей, а также печная фурнитура:

• дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
• дверки для прочистки 140 х 70 мм – 4 шт.;
• плита чугунная 410 х 710 мм;
• решетка колосниковая 175 х 255 мм;
• круг стальной Ø20 мм – 3 м;
• бак для воды из нержавеющей стали 220 х 380 х 630 мм – при необходимости.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kirpichnaya-bannaya-pech-dalneyshiy-montazh

Кирпичная печь для бани по-белому. Каменка — особенность печки для русской бани

Главный атрибут бани часто классифицируют и по способу топки:

• Первыми появились печи, которые топились по-черному . У них не было дымохода, и пока поленья горели, дым собирался в помещении и чернил стены копотью. После дым выпускался в окошко, а чтобы попариться, приходилось дожидаться момента, пока дрова полностью прогорали. Тепло и пар получали от нагретых камней, лежащих в очаге, прообразе каменки.
• Печи, которые топятся по-серому или по-белому, имеют в своей конструкции дымоход и каменку. Баня по-серому (с открытой каменкой) прогревается быстрее, но сажа тоже накапливается на камнях, и это означает, что надо ждать полного прогорания дров.
• В бане по-белому печь оборудована закрытой каменкой. Она не загрязняет стены парилки, не сжигает кислород и старательно бережет тепло в течение длительного времени. Если из открытой каменки пар выходит жестким, обжигающим, то здесь он остается комфортным, мягким, даже если градусник показывает 100°C.

Кроме кирпича будут нужны другие материалы и инструменты:

• Кладочный раствор . Состоит только из глины и песка. Для него не используют цемент, который крошится при нагреве и со временем вызывает разрушение кладки.
• Печное литье . Используются чугунные дверцы, стальные емкости для воды и камней, колосник (решетка), вьюшка (печная заслонка).
• Теплоизолятор . Подходит любой материал, выдерживающий температуру до 1200°C — например, базальтовая вата в тонких листах.
• Инструменты . Потребуются мастерки, рулетка и строительный уровень.
