Решив сделать печь для бани своими силами, необходимо подойти к делу основательно. Во-первых, выбрать проект, который подойдет для бани наилучшим образом, во-вторых, сделать чертежи, чтобы проще было строить. Вариантов банных печей существует много, поэтому любой человек может создать свой вариант, учитывая какие-то основы.

Вот некоторые примеры самоделок.

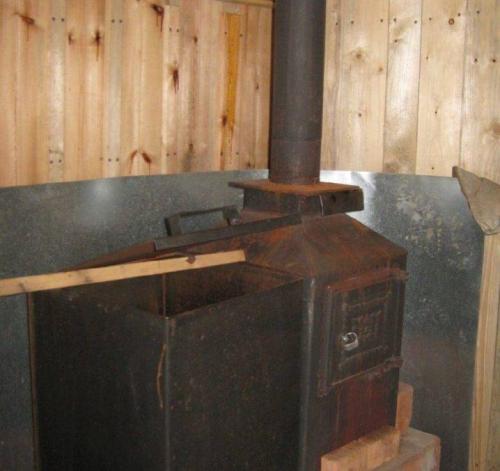

Металлическая с плотно закрывающейся каменкой

Такой вариант возможен для парилки размером 2 на 3 и высотой 2,3 метра. Материал, а именно металл берется листовой, толщиной три миллиметра. Подача воздуха идет в верхнюю часть топки. К задней стенке такой топки приваривается металлическая пластина, в отверстие между стенкой топки и этой пластиной подается воздух с помощью трубок. Это помогает охладить заднюю стенку и подать вверх горячий воздух, где сосредоточены дымовые газы. При их смешивании вещества воспламеняются. Благодаря этому нагреваются камни до больших температур, хотя дров идет намного меньше.

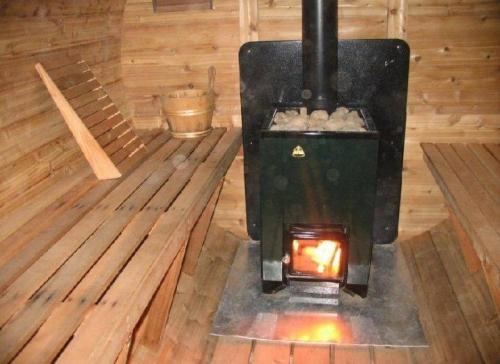

Для компактной парилки

Такую печь соорудить совсем несложно. Для ее постройки понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Размеры ее составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром в 11,5 см. Внизу должен находиться зольник с дверкой, между этой частью печки и топкой размещаются колосники из чугуна и каменки для осуществления вывода отходов, оставшихся после сгорания. Для этого одна треть задней стенки каменки заваривается прочным листом из металла, где по центру вваривается патрубок для дымоотвода, опущенный вниз на 10-12 сантиметров.

Сверху печь накрывается крышкой из металла до одного миллиметра толщиной. Именно она не дает остыть камням, а также не допускает попадания отходов и пепла в парилку. Крышка открывается только когда это нужно, а именно перед походом в баню.

Простая каменка

Это самая лучшая самодельная печь, которая подойдет и для сауны, и для простой баньки. Высокая температура достигается приблизительно за полтора часа. За это время могут закипеть нужные для купания 50 литров воды. Такая печь имеет не один дымоход, а два. Первый подходит для подогрева помещения. Второй – для выхода угарного газа и едкого дыма. Конструкция состоит из листов железа толщиной в 3-4 миллиметра, а вот сам топливник изготавливают позже. Делают его из металла толщиной до 6 миллиметров. Также в комплект входят маленькая и крупная задвижки и две металлические решетки.

Каменку делают из стали до трех миллиметров, которая крепится на «горловину» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с нужными отверстиями для фиксации выводной трубы и для крепления колена.

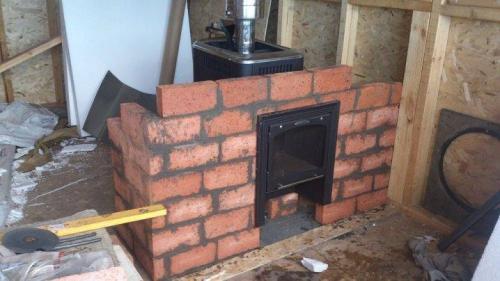

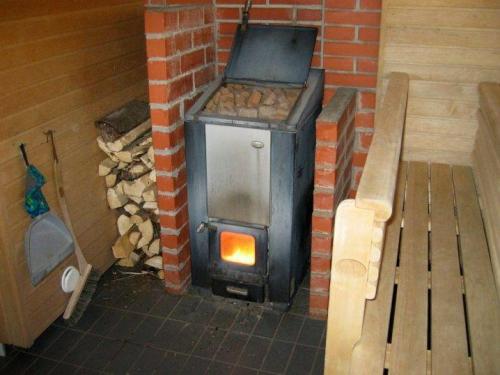

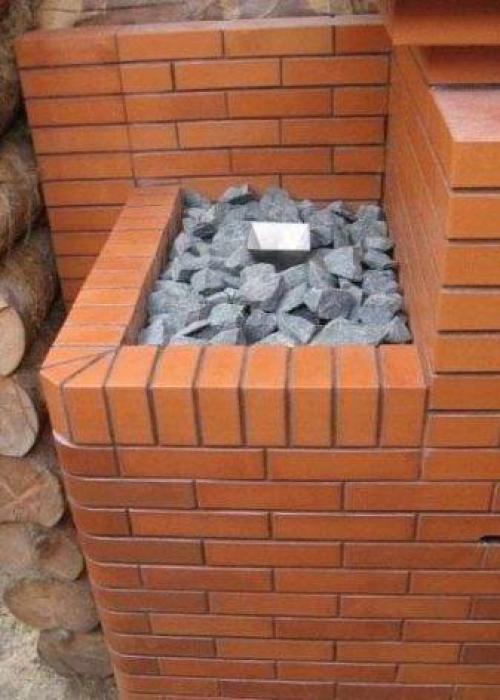

С кирпичной кладкой

В таком варианте используют двойную технологию, то есть кладка из кирпича плюс корпус из металла. Сюда подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.

Сначала делается основание, к которому привариваются ножки, нужные для устойчивости конструкции. Потом выкладывают ряд кирпича. Остальные ряды выстраивают возле топки в полкирпича. Устанавливают колосник и решетку для камней. Необходимо также установить окошко для задвижки, где будет сохраняться тепло после окончания топки. Последние два ряда делаются сплошными, оставляется только место с окошком для дымохода.

Окончив кладку кирпича и подождав, пока он застынет, можно приступать к привариванию корпуса из металла, играющего роль футляра. Необходимо вырезать металл под зольник и окна для загрузки. Устанавливается дверца, обязательно с уплотнителем. Дополняется металлическая основа холодной рукояткой.

Последней приваривается крышка с отверстием под дымоход. Когда печь установится на отведенное под нее место, можно закладывать камни. Их закладка играет не последнюю роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера приблизительно от 50 до 100 килограмм.

Печь из газового баллона чертеж. С колосниками или без?

В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично. В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.

Внутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода

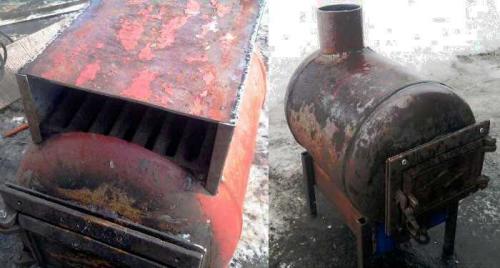

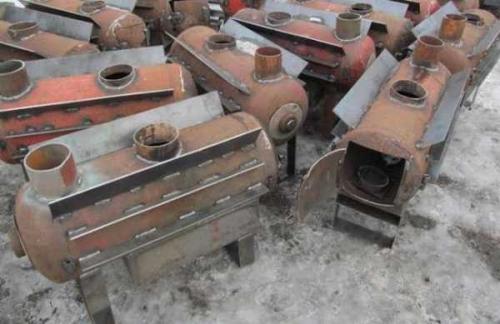

На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи,  разогрева чая.

Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.

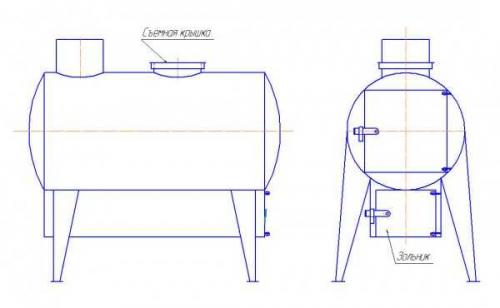

Чертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольника

Готовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров

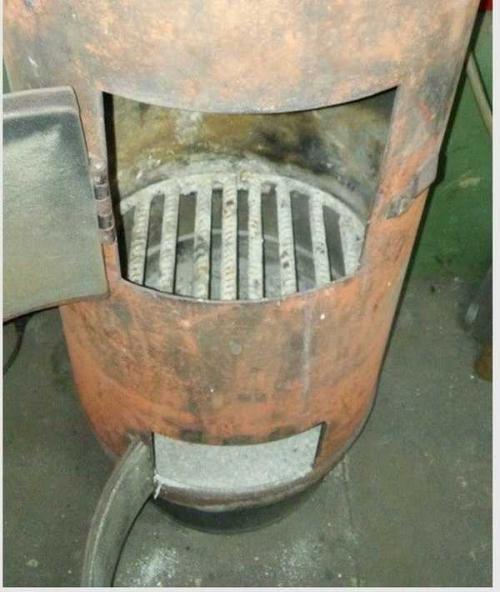

В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.

Вертикальная печь из газового баллона. Особенности выполнения буржуйки горизонтальной

Расположенная горизонтально печь-буржуйка, выполняется своими руками посредством следующих действий:
• С корпуса газового баллона, примерно на уровне плечиков, необходимо срезать верх одновременно с отверстием, которое предназначено под вентиль.
• К баллону привариваются четыре опоры, то есть ножки, которые переводят заготовку именно в горизонтальное состояние.
• В самой верхней части такой емкости, рядом с закрытым торцом, вырезается круглое отверстие. Это будет основа для дымохода. Потом над самым отверстием наваривается специальный кольцевой воротник из 5-сантиметровой полосы из стали, предварительно согнутый.
• Во внутреннюю часть газового баллона, как показывают чертежи, монтируются специальные поперечно расположенные колосники. Чтобы их было удобно монтировать, в баллоне стоит прожечь специальные небольшие отверстия.
• Можно пойти по выполнению альтернативного варианта. В данной ситуации печь, выполненная своими руками, комплектуется изнутри двумя специальными полками, направленными из уголков. Именно на них потом будет уложена колосниковая решетка. С точки зрения полной замены всех прогоревших колосников, именно этот вариант смотрится намного более предпочтительно описанной выше врезки.
• После этого в передней части баллона следует приварить стальные элементы, где присутствует вырезанное отверстие. Оно предназначено для дверцы, туда вварен специальный штуцер со специальными шаровыми вентилями. Именно он используется в качестве поддувала. На установленные петли крепится дверца и обязательно закрывается на защелку. При выполнении альтернативного варианта печи, на корпус приваривается пояс в форме кольца. В качестве эффективного поддувала многие применяют отверстие под вентиль.

Источник: https://bannye-pechi.postroivsesam.info/novosti/samodelnaya-pech-iz-gazovyh-ballonov-obzor-piroliznoy-pechi-na-2-kamery

Печка из газового баллона на дровах. Как сделать буржуйку из газового баллона своими руками

Если вы разбираетесь, как своими руками сделать буржуйку из газового баллона на отработке, предварительно найдите чертежи. Там отличается конфигурация топки, так как потребуется емкость для отработки и инжектор в виде трубы с отверстиями для эффективного сжигания. Эта разновидность сложна в реализации, проще всего сделать классическую печку на дровах.

Важно!

Перед началом работы обязательно очистите баллон от остатков газа и избавьтесь от запаха отдушки. Для этого вначале вынесите элемент на улицу и откройте вентиль до конца, чтобы содержимое ушло. Далее сливается конденсат, именно он дает резкий запах. После этого желательно заполнить емкость до верха водой, чтобы удалить остатки раствора и вытеснить газ. После ее сливания можно начинать работу.

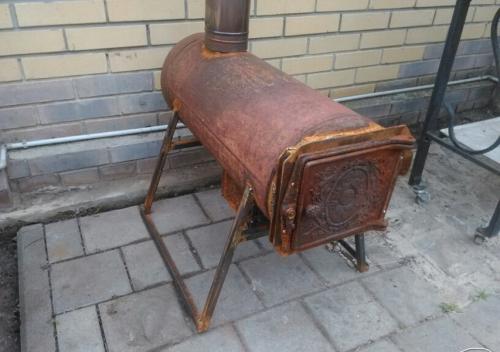

Буржуйка горизонтального типа

Этот вариант занимает больше места, но может стать отличным решением для экономного расходования дров. Их можно закладывать в несколько рядов, чтобы сгорание происходило постепенно. При этом горизонтальная разновидность может создавать опасность ожогов, так как поверхность сильно нагревается при работе. Собирать ее следует так:

1. Дверцу проще всего делать на верхнем торце. Вентиль можно оставить для регулировки подачи воздуха или вместо него поставить специальный штуцер. Если будет установлена готовая дверка, сделайте проем под нее, приварив по периметру уголок для каркаса.
2. Отверстие под дымоход делайте на противоположной от дверцы стороне с отступом около 20 см от края. Чтобы не вырезать его точно под трубу, можно сделать проем и обварить его металлическим кольцом, к которому приваривают и дымоход.
3. Чтобы было удобнее удалять золу, внутри желательно разместить колосники. Проще всего взять два уголка, которые прихватываются на нужном уровне. На них затем укладывают самодельный элемент из арматуры или готовый колосник из чугуна, если удалось найти подходящий размер.
4. В нижней части приварите опоры или ножки. Делайте расстояние до земли таким, чтобы пол не перегревался, а вся поверхность баллона отдавала тепло в помещение. Тут нет особых требований, главное, чтобы печка была устойчивой и безопасной.

Кстати!

Для уплотнения примыкания дверцы в других местах, где это необходимо, используйте асбестовый шнур.

Перед тем как сделать горизонтальную буржуйку из газового баллона в гараж обязательно убедитесь, что для нее хватает места. Дело в том, что вокруг конструкции придется оставить пространство не менее метра, а в небольших гаражах сделать это сложно.

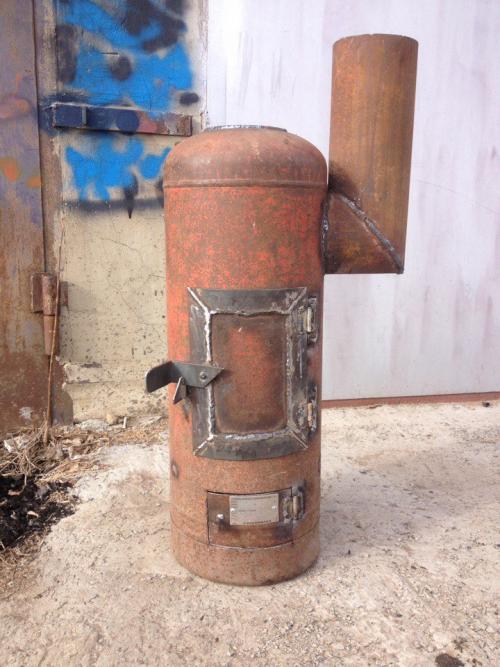

Вертикальная буржуйка из газового баллона

Это решение намного компактнее и занимает минимум места, поэтому его используют чаще. Удобнее всего ставить такую печку в углу, чтобы создавать меньше помех для передвижения. Инструкция по изготовлению выглядит так:

Печка из газового баллона на дровах: создайте буржуйку своими руками

Если вы планируете сделать буржуйку из газового баллона на отработке, то вам нужно найти чертежи и разобраться в конфигурации топки. Важно учитывать емкость для отработки и инжектор в виде трубы с отверстиями для эффективного сжигания. Это разновидность сложна в реализации, поэтому проще сделать классическую печку на дровах.

Важно! Перед началом работы очистите баллон от остатков газа и избавьтесь от запаха отдушки. Для этого:

• Вынесите элемент на улицу и откройте вентиль до конца, чтобы содержимое ушло.
• Сливается конденсат, именно он дает резкий запах.
• После этого заполните емкость до верха водой, чтобы удалить остатки раствора и вытеснить газ.

Этот вариант занимает больше места, но может стать отличным решением для экономного расходования дров. Их можно закладывать в несколько рядов, чтобы сгорание происходило постепенно. При этом горизонтальная разновидность может создавать опасность ожогов, так как поверхность сильно нагревается при работе.

Кстати! Для уплотнения примыкания дверцы в других местах, где это необходимо, используйте асбестовый шнур.

Перед тем как сделать горизонтальную буржуйку из газового баллона в гараж, убедитесь, что для нее хватает места. Дело в том, что вокруг конструкции придется оставить пространство не менее метра, а в небольших гаражах сделать это сложно.

1. В нижней части сделайте опоры или приварите платформу размером больше диаметра баллона. Это обеспечит устойчивость конструкции. Если пол в помещении неровный, можно сделать ножки с возможностью регулировки, чтобы выставить буржуйку идеально.
2. Снимите вентиль и сделайте отверстие вокруг места его установки по диаметру будущего дымохода. Обычно используют трубу на 10 см или немного больше. Для удобства ее крепления по периметру отверстия наварите ворот из металлической полосы.
3. Отступите примерно 10 см от дна баллона и прорежьте дверцу для поддувала, обычно она имеет небольшую высоту. Помните о том, что через этот проем будет извлекаться зола, он не должен быть слишком маленьким. Дверцу закрепите на 2 петли, чтобы она двигалась ровно и не перекашивалась.
4. Выше поддувала сделайте дверку для закладки дров. Она намного больше по размеру, нижняя часть должна быть примерно в 10 см от верхнего края первого проема. Этот элемент очень важно закрепить надежно. Продумайте, какая задвижка обеспечит простое запирание и легкое открывание. Помните, что поверхность сильно нагревается при работе.
5. Примерно посередине между двумя проемами приварите несколько кусков уголка, чтобы создать опору для будущего колосника. Его сварите из арматуры по размеру баллона, используйте прутья большого диаметра, так как тонкие быстро перегорят и придется их заменять.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pechka-dlya-kazana-iz-gazovogo-ballona-svoimi-rukami-pech-dlya-kazana-iz-gazovogo-ballona

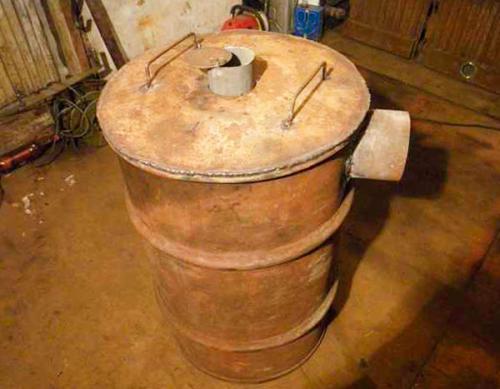

Печь из газового баллона длительного горения. Печь Бубафоня длительного горения: чертежи, схема, фото

Самодельная печь длительного горения Бубафоня  из газового баллона своими руками: чертежи, размеры, схема, фото,

.

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

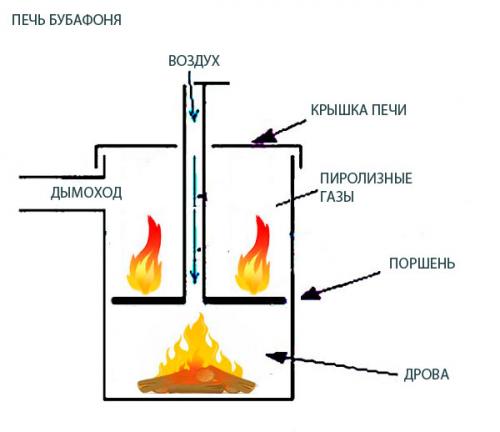

Схема и принцип работы

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

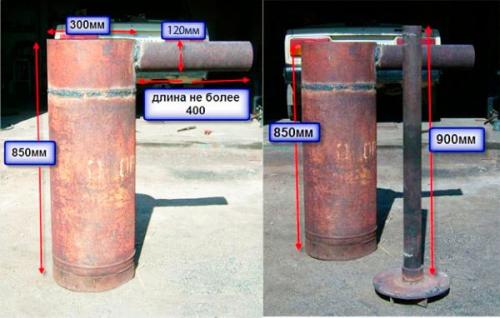

Чертежи и размеры

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

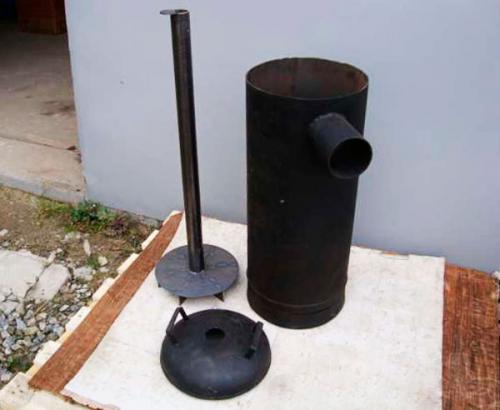

Бубафоня своими руками

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

• Корпус.
• Крышка корпуса.
• Поршень с трубой.
• Дымоход.

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

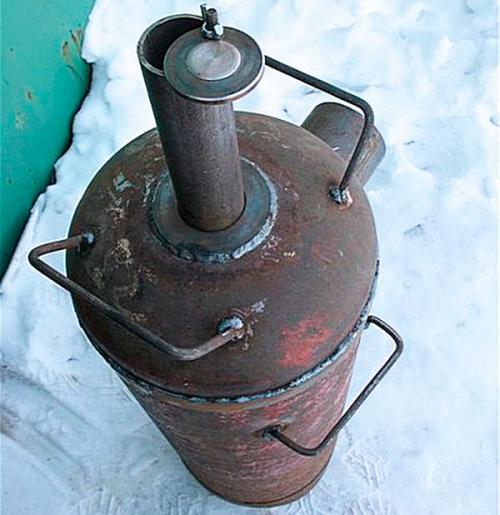

Корпус печки

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

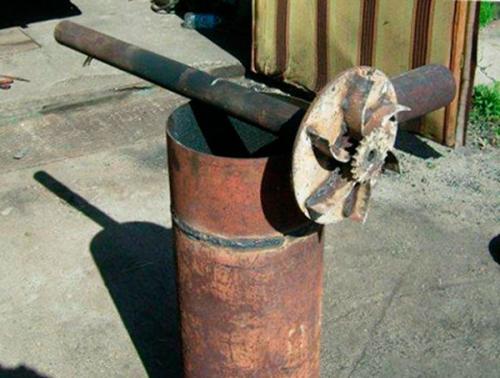

Поршень печи

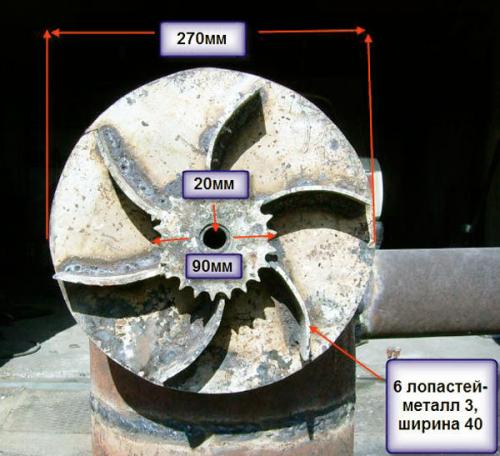

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

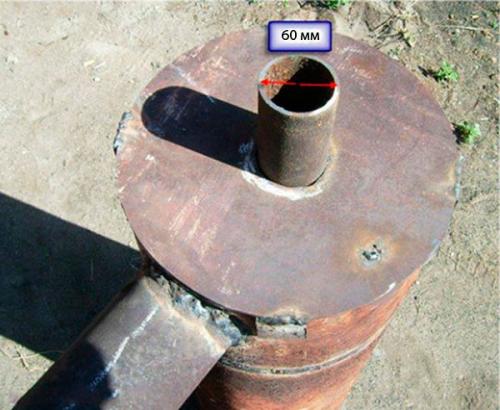

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

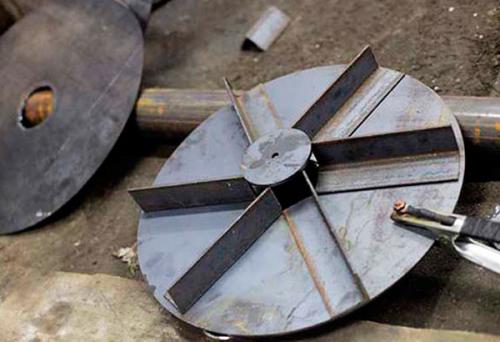

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

Дымоход печи

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

Печь из газового баллона для приготовления пищи. Конструирование дровяных печек из газовых баллонов своими руками

Устройство печи на дровах простое до безобразия: дымоход, топочная камера с решеткой (колосником) и поддувало. Из газового баллона получается компактная и достаточно безопасная конструкция. Она быстро нагревается сама, при этом тепло через стенки сразу начинает поступать в отапливаемую комнату, и так же быстро нагревает варочную поверхность для приготовления или разогрева еды.

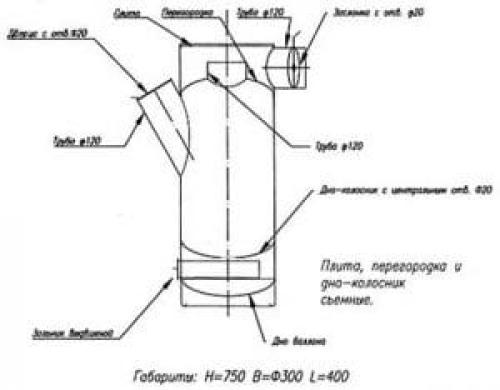

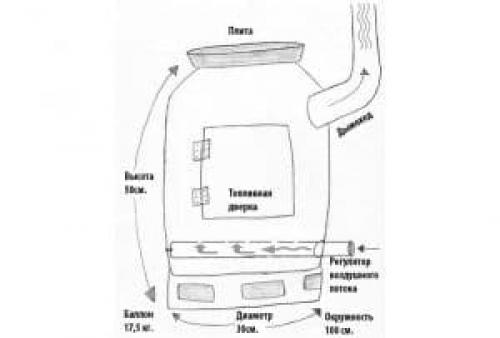

Схема буржуйки из небольшого газового баллона

У любой печки из металла есть существенный недостаток – прогорание боков топки. Независимо от толщины стали стенки рано или поздно окажутся в дырках. За этим надо строго следить, иначе дело недолго довести до пожара.

Подготовка к работам: инструменты, материалы и очистка баллона

Для устройства своими руками дровяной печи из газового баллона понадобится:

1. Болгарка с кругами для резки и шлифовки металла.
2. Сварочный аппарат и электроды к нему.
3. Дрель со сверлами.
4. Жесткая щетка с металлической щетиной.
5. Зубило, плоскогубцы, рулетка, маркер и молоток.
6. Одна или две баллонных емкости.
7. Трубы для дымохода.
8. Лист стали для зольника и дверок.
9. Колосник и металлический уголок для ножек.

Крайне важно! Перед началом работ необходимо освободить емкость от остатков газа. Даже минимальный его объем вкупе с огнем или образуемой при резке металла окалиной может привести к взрыву.

Вертикальную буржуйку можно сделать со съемной плитой и извлекаемыми колосниками

Вначале необходимо приготовить инструменты и все необходимые комплектующие. Но главное на этом этапе – это подготовка баллона. В нем мог остаться газ, от которого обязательно нужно избавиться, прежде чем приступать к кройке металла болгаркой и сварочным работам.

Из баллонной емкости следует удалить даже намек на пропан. Для этого придется открутить вентиль и заполнить все внутри до краев водой. А потом просушить ее, оставив на пару дней на улице. Если с отвинчиванием крана возникли трудности, то можно для его выбивания воспользоваться молотком

Буржуйка – быстро, просто и тепло

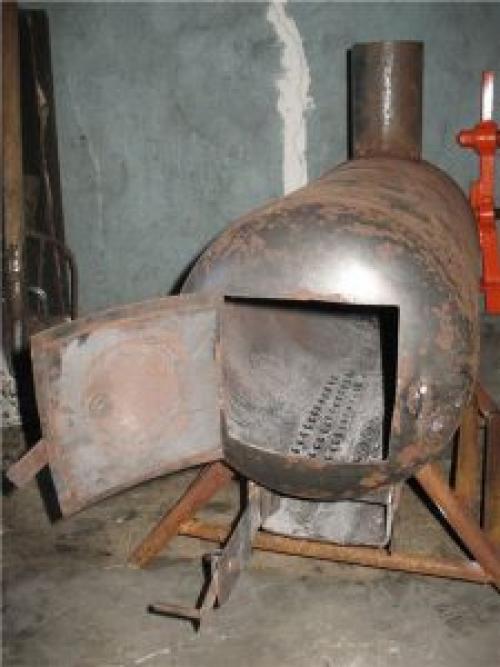

Эту модель печи из газового баллона своими руками можно собрать как в горизонтальном, так и вертикальном исполнении. В первом случае дверки топки и поддувала будут располагаться на месте крана, а во втором – в самом низу корпуса. Соответственно, с другого конца придется вваривать патрубок для дымохода.

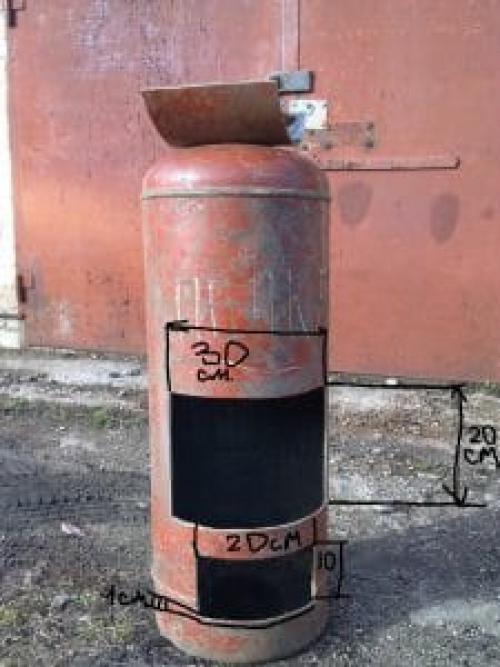

Раскрой 50-ти литрового баллона для изготовления печки своими руками

Дверцы можно сделать округлыми из выпиленных в баллоне кусков металла либо прямыми из листа стали. Первый вариант предусматривает наварку петель прямо к корпусу и дверному полотну, а второй – предварительное изготовление рамы из стальных уголков.

В горизонтальной конструкции на месте днища печки придется вырезать болгаркой отверстие и приварить колосники либо попросту в баллонной стенке насверлить дырок. Затем нужно будет сделать зольник в виде прямоугольного ящика и приварить в положенном месте. Если выбрана вертикальная модель, то колосники придется вваривать внутри баллона, а для поддувала вырезать еще одну дверку ниже топочной.

Вместо колосников достаточно дрелью насверлить отверстий в корпусе

В конце остается только смонтировать ножки из уголков и дымоход, предварительно вырезав для него отверстие соответствующего диаметра. Для повышения тяги и теплоотдачи дымоходную трубу следует сделать коленной с горизонтальным участком в пару метров.

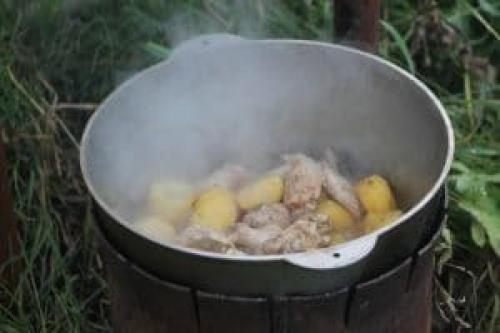

Печь для округлого казана – равномерный прогрев поверхности и вкусная пища

Помимо печки для обогрева из газового баллона получается неплохая варочная плита для приготовления еды. Для этого на вертикальной буржуйке достаточно сверху приварить ровный стальной лист либо изготовить отдельный подогреватель для казана. Причем второй вариант сделать даже проще, нежели первый.

Важно! Казан имеет дно круглой формы, чтобы тепло распределялось равномерно. Огонь от сгорания дров должен охватывать все днище, а для этого печь лучше делать сверху открытой, без дымохода.

Казан должен быть погружен в баллон по максимуму

Фактически, придется изготовить вертикальную буржуйку без верха. Срез лучше делать на расстоянии 20–25 см от вентиля. Казан внутрь баллонного корпуса должен помещаться на две трети. Если он в диаметре больше сечения баллона, нужно будет болгаркой сделать в стенках вертикальные резы и отогнуть получившиеся лепестки наружу. Все предельно просто.
