Как сделать печь буржуйку из подручных средств. Буржуйка из баллона

Как сделать печь буржуйку из подручных средств. Буржуйка из баллона

Буржуйка из газового баллона своими руками это лучший способ для изготовления в домашних условиях. Она идеально подойдет для обогрева гаража, и небольших подсобных помещений.

Приступаем к работам:

За основу берем газовый баллон объемом пятьдесят литров. Чтобы его начать разрезать болгаркой, необходимо зажать баллон в тиски, делается это за нижнюю часть. Затем берем газовый ключ, одеваем его на вентиль. Теперь, на ручки ключа одеваем длинную трубу, которая у нас будет выступать в роли рычага. Постепенно и медленно начинаем откручивать вентиль

Внимание! Даже если баллон пустой, в нём всегда остаётся остаточный газ. С ним надо быть предельно аккуратным.

Открутив вентиль, заливаем в середину воду, до самого верха

Когда емкость полная водой, можно приступать к резке. Это нужно для избежания взрыва от искры даже если баллон пустой, в нём есть остаточный газ в микропорах .
Вооружаемся болгаркой с диском по металлу. Первым делом срезаем алюминиевую этикетку.
Берем выбранную трубу для дымохода. Устанавливаем её на место вентиля, маркером или карандашом обводим трубу по кругу. Болгаркой вырезаем этот участок.
От первого верхнего шва отступаем три сантиметра вниз, проводим ровную линию, по кругу. Теперь по линии срезаем верхушку баллона. Сами швы болгаркой резать нежелательно, там очень толстый металл.

Размечаем расположение топочной и зольной дверцы. У нас дверца камеры горения имеет размеры 25 на 20 сантиметров, а дверка зольника 25 на 10 сантиметров. Корпус будущей буржуйки из газового баллона своими руками мы сделали.
Вырезаем болгаркой наши разметки дверок. Чтобы было удобно приваривать петли, и они ровно располагались, разрезы желательно делать не полностью, лучше оставить полсантиметра. После разрезов располагаем на поверхности навесы, привариваем их сварочным аппаратом.
Сварочные швы зачищаем болгаркой. Затем, прорезаем остатки металла на дверцах. Теперь, делаем по периметру дверей нащельник. Просверливаем отверстие ближе к краю. Изготовляем ручку задвижку. В ручке сверлим отверстие. Фиксируем её к дверце на болтик. Гайку можно прихватить сваркой.
На корпусе буржуйки делаем крючок, привариваем его. Над ручкой привариваем скобу из металла. Изготовление буржуйки в гараж своими руками, практически завершено.

Идентичным способом делаем дверцу зольника. Теперь, нам нужно приварить колосники, которые разделят зольник и топку. Их желательно сделать из 16-й или 18-й арматуры.
В верхней части, необходимо вварить сегменты, которые дым из топки будут частично преграждать. И он будет не сразу выходить на улицу, а сначала проходить между этими элементами, за счет чего агрегат будет сохранять больше тепла.
На верхнюю часть, которую мы срезали, привариваем отрезок трубы. После этого подносим верх баллона на своё место и обвариваем сплошным швом.

На этом этапе буржуйку можно тестировать и, если все нормально можно устанавливать в помещение и греться. На конструирование буржуйки из баллона уходит примерно день. Но сама конструкция настолько простая, что сделать ее сможет даже новичок.

Печка из газового баллона: вертикальная. Выбор баллона и материалов

Корпус для печи изготавливают из старого пустого газового баллона. Для эффектной работы и высокой теплоотдачи конструкции нужно определиться с размерами ёмкости. Маленькую комнатку можно обогреть, используя пятилитровый баллон. Небольшие печки с маленькой мощностью сооружают из ёмкости размерами от 12 до 30 литров.

Печь из газового баллона — отличное решение для обогрева вашего гаража

У промышленной (объёмом 40 л) толстые стенки, а диаметр внутренней поверхности слишком маленький для закладки достаточного количества топлива. Оптимальный вариант — пропановая 50-литровая ёмкость высотой 85 см и диаметром 30 см.

Баллон перед работой тщательно подготавливают:

• откручивают вентиль и оставляют ёмкость на сутки для выхода остатков газа;
• затем переворачивают её и сливают конденсат в ненужную посудину;
• баллон наполняют водой, держат её несколько часов;
• выливают воду.

Баллон для изготовления печи нужно тщательно очистить

Оставшийся пропан обязательно выводят из ёмкости, иначе при сварке баллон может взорваться. Дополнительно необходимо подготовить некоторые материалы и инструменты:

• трубу для дымоотвода;
• стальные листы толщиной не менее 3 мм;
• арматурные пруты;
• металлические уголки;
• плоскогубцы, зубило и молоток;
• аппарат для сварки;
• шлифовальная машинка;
• дрель со свёрлами.

Из стали делают дверцы для печи, арматура необходима для создания колосников. Если нет возможности сделать эти детали для печки из газового баллона своими руками, то можно купить готовые элементы в специализированных магазинах.

Печка из газового баллона на дровах. Вертикальная буржуйка из газового баллона

Берется обычный ненужный газовый баллон

• При изготовлении этой модели баллон устанавливается в обычном для него положении, горловина полностью освобождается, затем производится разметка с помощью рулетки и маркера.

Возможный вариант разметки для вертикальной буржуйки

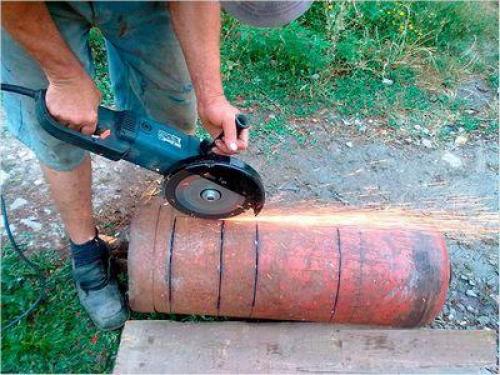

• Далее с применением шлифмашинки (либо с помощью газового или плазменного резака) вырезаются отверстия для устройства топки и поддувала.

Прорезание проемов для дверец

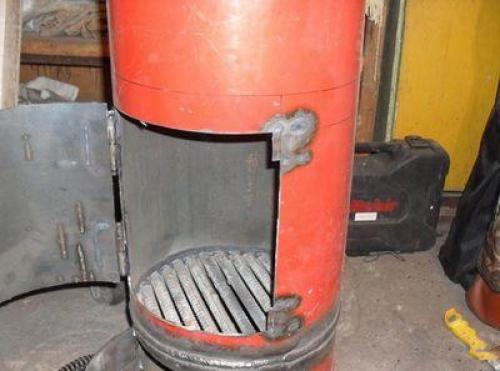

• Следующим шагом идет устройство колосника между камерой топки и поддувалом. Так как этот элемент нужной формы и размера найти сложно, его делают из арматуры. Ее нарезают отрезками нужного размера и приваривают на заранее отмеченное место.

Колосник можно выполнить из арматуры

• Далее устанавливаются дверцы — для их изготовления отлично подойдут вырезанные куски металла. Их устанавливают на приваренные к корпусу баллона петли.
• На дверцы нужно обязательно установить задвижки или щеколды — они должен надежно удерживать створки во время топки.
• В верхней части баллона, при желании , можно устроить небольшую варочную поверхность. Она всегда пригодится для того, чтобы приготовить кофе или чай или поджарить яичницу. Эта панель изготавливается из металлического листа.

На такую поверхность просто просится водогрейный бак

• На фото представлен вариант подготовительной основы не просто для варочной панели, а для установки сверху емкости для подогрева воды, сделанной по типу самовара. Труба, выходящая из топки, будет проходить через емкость с водой, нагревая ее .
• Все швы, которыми привариваются любые детали печи, должны быть герметичны.
• Дымоходная труба может быть установлена в верхнюю часть печи или боковую стенку. Из помещения дымоход выводится через стену строения или крышу.

Такое расположение газового баллона помогает сэкономить площадь помещения, так как печь получается компактной и аккуратной. Особенно она хорошо подойдет для гаража или маленькой комнаты на даче.

Горизонтальная буржуйка из газового баллона. Чем хороши печи буржуйки

Для начала было бы неплохо разобраться в особенностях и преимуществах печей буржуек. Главный плюс – это предельная простота. Если в наличии есть газовый баллон, то со сборкой можно будет управиться за считаные часы. Главное, иметь в наличии сварочный аппарат, обойтись без которого невозможно. Баллон, дверка, дымоходная труба – и превосходный кустарный отопительный агрегат готов принять в себя первые порции дров, чтобы подарить своим владельцам тепло.

Всеядность – печка из газового баллона подойдет для сжигания любых видов топлива. Это могут быть дрова, прессованные евродрова, деревянный мусор или пеллеты. Кидайте в нее все, что умеет воспламеняться и гореть – буржуйка нетребовательна к качеству топлива. Главное, дать ей разгореться, а уж после можно жечь в ее нутре все что угодно.

Доступность – буржуйка из баллона отличается предельной дешевизной. Вы можете использовать для нее новый баллон или достать откуда-нибудь старый. Если вы проживаете в сельской местности, где нет газовой магистрали, то проблем с поиском не возникнет. А если вы не сможете достать баллон, приспособьте под буржуйку листовое железо, старую бочку или любую другую подходящую емкость.

Прочие особенности и плюсы буржуек, собранных из газовых баллонов:

Приспособить под буржуйку можно любой потрепанный жизнью, но мало-мальски целый газовый баллон.

• Универсальность в применении – если вам нужна печь для бани или в гараж, воспользуйтесь печкой-буржуйкой. Ее изготовление не займет много времени, а вы получите в свое распоряжение отличный отопительный агрегат;
• Буржуйка из баллона не нуждается в специальном обслуживании – необходимо лишь периодически очищать зольник и проверять состояние дымохода;
• Простота в монтаже – просто смонтируйте печку на любом подходящем основании или приварите к ней металлические ножки;
• Легкость в модернизации – печь из баллона можно сделать более эффективной, если воспользоваться некоторыми техническими уловками;
• Сравнительно высокая теплоотдача – тепловая мощность, в зависимости от объема печки, составит от 2 до 7 кВт (отапливаемая площадь от 20 до 70 кв. м);
• Печь из баллона отличается стабильностью работы в любых условиях – нужно лишь соорудить приличный дымоход высотой не менее 3-4 метров;
• Легкая самостоятельная сборка – если вы умеете работать с инструментом, то уже через 2-3 часа работы в вашем распоряжении появится самая эффективная буржуйка из газового баллона;
• Несколько модификаций на выбор потребителей – корпус печки может быть вертикальным или горизонтальным, большого или малого объема.

Камин из газового баллона своими руками. Устройство и функции

Камины на природном газе и на баллонном имеют одинаковое строение и отличаются лишь диаметром форсунки на горелке. топка содержит теплообменник с увеличенной за счет исполнения ребер площадью. Сгоревший газ попадает в дымосборник – специальный конический кожух, предназначенный для того, чтобы продукты сгорания не разлетались и не попали в помещение. Дымоход является продолжением дымосборника.

Настенная вариация камина для квартиры

Газ в топку подается с помощью горелки, которая представляет собой трубу с форсунками. Располагаясь в нижней части, она практически не видна наблюдателю. В некоторых моделях предусмотрена маскировка горелки муляжом поленьев. Этот муляж выполнен из керамики и не сгорает от пламени.

Если модель камина закрытого типа, то топку защищает специальное огнестойкое стекло. Через него можно спокойно любоваться живым пламенем. Система автоматизации или контроллер располагается в холодной зоне. Он служит для обработки сигналов, поступающих с датчиков, и обеспечивает обратную связь, регулируя подачу газа.

Камины на сжиженном газе дополнены отсеком, в который помещается баллон. В корпусе камина под самой топкой с легкостью можно обустроить такой баллон. Его емкость зависит от конкретной модели.

Во время включения камина нажатием кнопки или поворотом ручки (все зависит от модели пульта управления), начинается подача. Затем, с помощью пьезоэффекта возникает искра, воспламеняющая газ. Камин заработал и начнет нагревание до выставленного диапазона.
