Как сделать автоклав из газового баллона Видео. Что потребуется для автоклава?

Как сделать автоклав из газового баллона Видео. Что потребуется для автоклава?

Для того чтобы создать автоклав, потребуется лишь немного времени, наличие чертежа и старый, вышедший из употребления газовый баллон. Оптимально выбирать вариант на 50 литров в объеме.  Кроме того, потребуется:

• сварочный аппарат;
• умение сваривать;
• болгарка;
• первичные знания о работе с б/у баллонами;
• внимательность;
• аккуратность.

Перед началом работ неплохо будет ввести в поисковик запрос следующего типа: «самодельный автоклав из газового баллона видео» — это позволит наглядно увидеть предстоящую работу, а также узнать обо всех подводных камнях, которые могут встретиться на пути к осуществлению мечты.

Важно помнить, что баллон, пусть он и уже давно пылится, где – нибудь в дачном сарае, перед тем, как разрезать, следует освободить от остатков газа. Для этого необходимо отвернуть вентиль по — максимуму, после чего можно преступать к процессу разрезания, который следует проводить аккуратно и не спеша. Также необходим фланец, который лучше всего сделать на заказ, но можно вырезать и при помощи болгарки. После того как фланец будет готов, необходимо приварить его внутренним и внешним швом.

Самодельный автоклав из газового баллона после этого требует изготовления крышки с ниппелем. Также она должна иметь манометр, стойку для установки градусника и кран Маевского. Кроме того, для дополнительной безопасности, можно установить предохранительный клапан. Однако следует помнить, что если он все же сработает, то все  банки взрываются.

Автоклав из газового баллона инструкция. Автоклав из газового баллона своими руками: инструкция

Наверное, каждая хозяйка мечтает легко и вкусно делать домашнюю консервацию. Что может быть лучше, чем натуральный продукт без ГМО и другой вредной химии?
Раньше это был очень сложный процесс: стерилизация, варка, закатка, куча потраченных нервов и конечный результат не всегда радовал. Но время изменилось и можно процесс значительно упростить. Как? Изготовить автоклав своими руками . В данной статье вы узнаете, как это легко сделать с помощью обычного газового баллона.

что собой представляет автоклав?

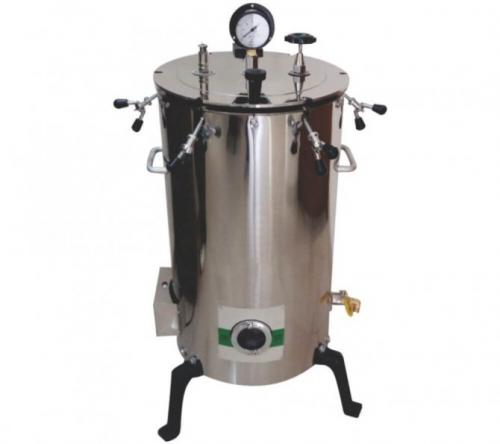

автоклав из газового баллона – это устройство, предназначенное для термической обработки сырых продуктов питания в домашних условиях. конструктивно он представляет собой герметичный сосуд, состоящий из следующих элементов:

1. Корпус.
2. Манометр.
3. Термометр.
4. Спускной вентиль.
5. Ниппель с клапаном.
6. Крышка.

Данная конструкция позволяет объединить два основных процесса: варку и стерилизацию. Несмотря на то, что на картинке выше изображен заводской стерилизатор, ознакомившись с данной статьей, вы сможете сделать его самостоятельно в домашних условиях с применением подручных средств

Принцип действия автоклава

Весь технологический процесс по приготовлению домашней консервации подразделяется на 8 этапов:

1. В заранее подготовленную стеклянную посуду заливается небольшое количество воды (идеально 1-2 см).
2. Продукты для консервации смешиваются с приправами, укладываются в банки и закатываются.
3. Заготовленные банки устанавливаются в автоклав таким образом, чтоб верхние части последних банок были погружены в воду не менее чем на 1-2 см.
4. Заливается обычная вода без какой-либо подготовки.
5. Верхняя крышка закрывается, и с помощью насоса или компрессора создается давление 0.1 МПа (1бар).
   ВАЖНО! Конструкция должна быть герметична для поддержания необходимого давления!

1. Стерилизатор (автоклав) устанавливается на газовую или электрическую плиту. В результате нагрева воды в системе для приготовления консервации давление должно увеличиться до 3-4 бар.
2. После прогрева и создания необходимого давления, готовка займет не менее 20 минут для рыбы, 30-45 для свинины и 40-50 минут для говядины.
3. Далее устройство остывает до комнатной температуры, после чего можно стравить воздух и достать готовый продукт.

Основной принцип работы – увеличение температуры кипения воды до 110-115 градусов за счет повышения давления. В результате банки проходят стерилизацию и параллельно готовится необходимый продукт.
После рассмотрения теоретической части, рассмотрим главный вопрос: как сделать автоклав из газового баллона ?

Какой баллон лучше подходит для самодельного автоклава?

Самой подходящей моделью является баллон на 24 л. Он имеет идеальные размеры и позволяет одновременно готовить 5 литровых или 14 литровых банок. Можно взять большой баллон (например, 50 л) – его вместительность будет больше, однако он неудобный в эксплуатации.
Однако если дружить с электричеством, то из 50-литрового сосуда можно изготовить электрический автоклав, встроив в него нагревательные тэны.

Технология изготовления самодельного стерилизатора



Самый лучший материал для изготовления – старый газовый баллон. Он имеет толстые стенки (3 и более мм), имеет цилиндрическую форму и способен выдерживать большое давление. Конечно, никто не запрещает использовать воздушные ресиверы, огнетушители или бидоны из-под молока, однако оптимальный вариант – баллон из-под пропана.
Инструменты и материалы
Для начала нужно подготовить рабочий инструмент: болгарку или газовый резак, сварочный инвертор, дрель со сверлами по металлу 8-14 мм.
Что касается материалов, то пригодится:

● сталь листовая толщиной 10 мм для изготовления фланцев;

● сталь листовая толщиной 5 мм для изготовления горловины;
● уголок с полкой 35 мм для изготовления основания под баллон;
● паронит или резина для изготовления прокладки;
Инструкция

1. Подготовка баллона . Нужно полностью спустить газ, продуть сосуд сжатым воздухом или заполнить до краев водой. В случае если запах газа въелся и остался после промывки, сосуд можно выжечь с помощью паяльной лампы или горелки.
2. Подготовка крышки . Верхняя часть баллона срезается болгаркой с кругом по металлу либо газовым резаком. Причем лучше сделать вырез прямоугольного сечения для дальнейшего монтажа фланцев.
3. Подготовка основания . На дно баллона привариваются стойки из 35 уголка для придания устойчивости конструкции.
4. Подготовка соединений . На нижнюю часть баллона в месте прямоугольного выреза приваривается горловина, изготовленная из листовой стали 5 мм. Далее к ней приваривается ранее изготовленный фланец с отверстиями под болт М12.

Как пользоваться автоклавом. В чем суть автоклавирования и какая от этого польза?

Раньше стерилизация в автоклаве широко применялась в промышленности: не только пищевой, но и косметической, фармакологической и прочей. Эта практика популярна и сегодня. Однако автоклавы начали использовать и в повседневной жизни: уже несколько десятков лет производители создают аппараты, которые идеально вписываются в понятие о бытовой технике.

Сущность консервирования в паровом автоклаве заключается в том, что в герметично закрытой камере агрегата в процессе нагревания вода начинает активно испаряться. При этом пар не имеет возможности вырваться наружу, что и образует избыточное давление (давление, превышающее стандартное атмосферное). Таким образом, происходит одновременное повышение давления и температуры. Показатели последней обычно достигают 120-125 градусов по Цельсию. Это приводит к образованию «латентного тепла», которое проникает в структуру продуктов.

Автоклавирование не только позволяет подвергнуть мясные, овощные или фруктовые заготовки термической обработке, но и убить патогенную микрофлору. Так как продукты чаще всего загружаются в банки в сыром виде (перед консервированием их не нужно заранее варить, тушить или обжаривать), а процесс приготовления осуществляется в закрытых банках, то заготовки сохраняют все полезные вещества.

Температура, которая достигается при автоклавировании (свыше 100-110 градусов по Цельсию), дает возможность обеспечить быструю гибель спор грибков и даже термоустойчивых бактерий, вызывающих ботулизм, избавиться от которых при классическом варианте консервации крайне сложно: только при непрерывном кипячении при стандартных 100 градусах по Цельсию в течение 5 часов . А при консервировании в автоклаве при 120 градусах по Цельсию ботулинус погибнет через 20 минут .

Автоклавирование – это процесс стерилизации в паровом автоклаве, который широко применяется в различных отраслях промышленности, включая пищевую, косметическую, фармакологическую и другие. Сегодня автоклавы также используются в повседневной жизни, создавая удобные и функциональные устройства для домашнего использования.

Сущность автоклавирования

Автоклавирование происходит в герметично закрытой камере, где вода нагревается до температуры, достаточной для активного испарения. Пар, образовавшийся в результате этого процесса, не может вырваться наружу, что создает избыточное давление, превышающее стандартное атмосферное. Это приводит к одновременному увеличению давления и температуры, обычно достигающей 120-125 градусов по Цельсию.

Таким образом, автоклавирование обеспечивает образование "латентного тепла", которое проникает в структуру продуктов, обеспечивая их стерилизацию и сохранение полезных веществ.

Польза автоклавирования

Автоклавирование не только позволяет подвергать мясные, овощные или фруктовые заготовки термической обработке, но и убивает патогенную микрофлору. Это особенно важно, поскольку продукты обычно загружаются в банки в сыром виде, а процесс приготовления происходит в закрытых банках, что позволяет сохранить все полезные вещества.

Температура, достигаемая при автоклавировании (свыше 100-110 градусов по Цельсию), позволяет обеспечить быструю гибель спор грибков и даже термоустойчивых бактерий, вызывающих ботулизм, которые трудно уничтожить при классическом варианте консервации. Например, при консервировании в автоклаве при 120 градусах по Цельсию ботулинус погибнет уже через 20 минут.

Автоклав своими руками из бидона. Что такое автоклав

На помощь фермеру приходит автоклав — полезнейшее приспособление , которое, по своей сути, является стерилизатором. С его помощью удаётся решить главную проблему любого фермера, связанную с длительным хранением результатов его труда. Стерилизатор позволяет без особых усилий создавать мясные, рыбные, овощные, грибные, фруктовые консервы.

Принцип работы устройства заключается в следующем: создаётся избыточное давление, за счёт которого происходит стерилизация продукции не при температуре кипения, а выше на 20-30 градусов.

Это приводит к гибели всех микроорганизмов и даже тех, которые выживали при точке закипания воды. Таким образом, стерилизация производится согласно промышленным и санитарным нормам. Готовая консервация может много лет храниться при комнатной температуре без вреда для организма и потери потребительских качеств.

Итак, основным предназначением автоклава является стерилизация. Автоклав для домашнего консервирования своими руками позволяет упростить и объединить ряд технологических процессов. Например, можно пропустить стадию предварительной варки всех ингредиентов. Достаточно загрузить в прибор банки со свежими овощами, грибами или мясом, а на выходе получить из него полностью готовую консервацию, рассчитанную на долгое хранение.

Посмотрим процесс изготовления домашних консервов в автоклаве на основе различных видов продукции:

1. Овощи, мясо или другие продукты моют, режут при необходимости, солят и натирают специями.
2. В это же время готовят стеклянные банки различной вместительностью. Их осматривают на предмет наличия повреждений, затем моют и сушат.
3. Продукцию раскладывают по банкам, не заполняя их на 2-3 см от верхней горловины.
4. Банки закатывают машинкой и ставят на поддон внутрь устройства.
5. Резервуар заполняется водой таким образом, чтобы они были покрыты ею не более, чем на 2 см.
6. Крышка герметично закрывается на крепёжные винты.
7. Внутрь приспособления принудительно нагнетают повышенное давление компрессором или любым ручным насосом.
8. Стерилизатор либо включают в электрическую плиту, либо ставят на огонь. По мере нагревания давление в резервуаре будет возрастать.
9. Как только оно достигнет показателя в 2-3 кгс/см2, подогрев в автоклаве отключают. Постепенно температура и давление в резервуаре начнут снижаться.
10. После остывания останется извлечь банки и убрать их на полку.

Самодельный автоклав для тушенки. Автоклав из газового баллона для домашнего консервирования — своими руками

На дворе осень и многие занимаются заготовкой своих любимых консервов у рыбаков также открылся лов щуки и других ценных пород рыб.
Также многие сейчас сезонно держат всевозможную скотину свинюшек,курочек,бычков и прочую живность.
Также в лесу открылся сбор грибов дозревают последние самые позднеспелые сорта различных овощей.
Так к чему я всё это, это всё нужно как-то сохранять готовить из всего этого всевозможные консервы,салаты,тушенку, а для этого конечно же лучше использовать автоклав редкий человек который занимается всякими заготовками не мечтает о нём.

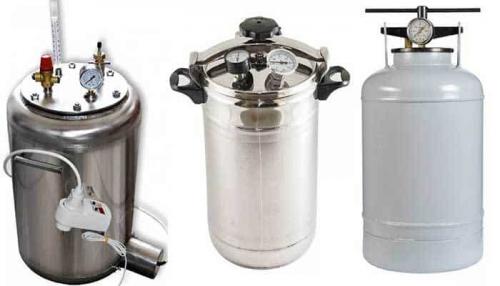

Но цена заводских моделей достаточно высока и конечно же многим простым смертным просто не по карману.

Но наш русский народ в силу своей изобретательности и выживаемости во всех условиях которые только возможно, естественно стал изобретать свои собственные методы по изготовлению этого прекрасного агрегата своими руками.

Согласитесь заготовить сразу же 20 банок грибов или какого-либо другого салата практически за несколько часов достаточно большое подспорье в заготовках на зиму.

Как раз автоклав может помочь нам в домашнем консервировании консервов и тушенки.
Давайте разберемся из чего же можно сделать естественно своими руками автоклав.
Конструкций данного аппарата достаточно много, его делают из скороварки  можно сделать из куска нержавеющей трубы подходящего диаметра естественно нужно будет наложить сверху снизу флянец но это уже детали.
Также автоклав можно сделать из молочного бидона и прочих прочих железяк подходящего объема и толщиной стенок чтобы держать немаленькое давление.

Как сделать автоклав для домашнего консервирования своими руками

Наш стерилизатор мы будем изготавливать из газового баллона, для того чтобы делать вкусные консервы на зиму да и не только на зиму их можно употреблять практически сразу как они остынут.
Уверен за уши не оттянешь.

Для приготовления автоклава своими руками нам потребуются следующие материалы

Газовый баллон размер можете выбрать какой вам больше понравится их на самом деле великое множество

5 литровый

12 литровый

24 литровый

50 литровый

Из личного опыта могу посоветовать выбрать 24 литровый, его можно взять куда-нибудь с собой например на рыбалку и приготовить там консервы.

Найти газовый баллон для таких целей можно в чермете покупка обойдется в бросовую сумму порядка 100 руб.

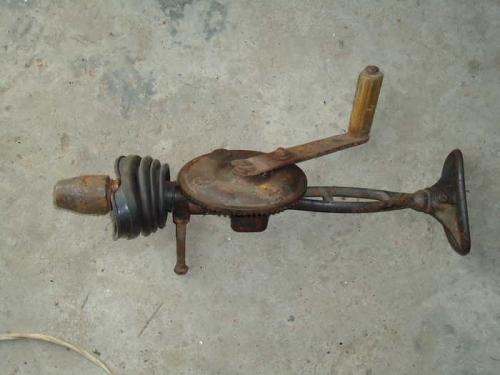

Далее нам потребуется дрель==== советую взять не электрическую ручную  любой конструкции например такую.

На патрон наденем пыльник от автомобиля, для того чтоб газ который возможно есть он под давлением и может попасть в глаза,а пыльник нас защитит.

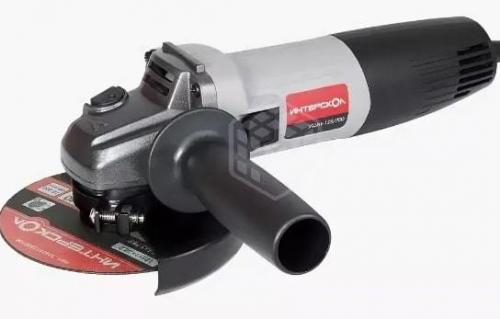

Необходима болгарка

Сварочный аппарат

Ну и в заключении конечно же потребуется золотые руки и голова.

Изготавливать  будем следующим образом:

Возьмем газовый баллон 24 литровый считаю эту емкость оптимальной.

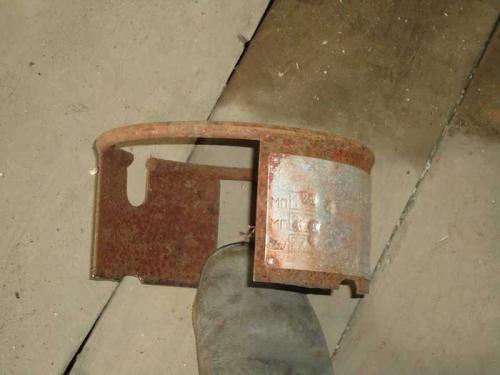

Спилим болгаркой верхнюю часть которая называется ручкой она нам не понадобится.

Так как смесь которая находилась в данном сосуде была взрывоопасной и достаточно агрессивной её нужно оттуда удалить.

Не подумайте что данный процесс очень сложен он несложен, но потребует немного смелости но у русского человека этого навалом.

Пропан-бутановая смесь которая находилась внутри достаточно плохо покидает емкость и практически всегда остаются какие-то следы даже самые маленькие на очень большой промежуток времени внутри поэтому с гарантией убрать их от туда можно водой.
Методом вытеснения газовой смеси обычной водой для этого нам нужно заполнить баллон полностью водой.

Если газовый кран сломан то нам придется просверлить дырку той самой ручной дрелью непосредственно в стенке баллона.

Не волнуйтесь никаких взрывов мы не планируем, а если быть точным они невозможны если конечно не пользоваться электрическими инструментами то есть электродрелью нужно использовать именно ручную дрель различной конструкции  коловорот или вот такую.

Дырку в стенке просверлили дальше приступаем к следующему пункту.

Если есть остатки газа то значит сливаем его на открытом воздухе желательно в дали от открытого огня лучше всего это делать где-нибудь в лесу или в поле он просто испарится и всё.

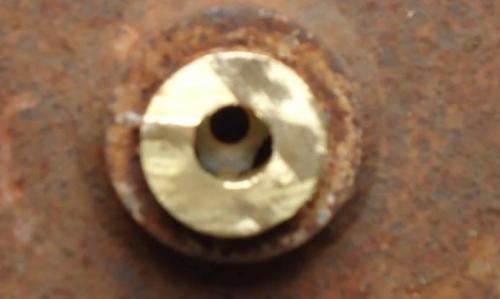

Остатки крана как правило бронзовые и не дают искры даже если их пилить болгаркой конечно дырку которую мы просверлили нужно предварительно чем-то заткнуть.

Спиливаем бронзовый кран у самого баллона если не удалось его отвернуть.
Теперь всё просто у нас есть два отверстия для залива воды,достаточно толстое и для выхода воздуха которое мы просверлили.

Источник: https://bannye-pechi.postroivsesam.info/novosti/samodelnyy-avtoklav-s-termoregulyatorom-princip-raboty-ustroystva

Простой автоклав своими руками. Самодельный автоклав для заготовки консервации – чертежи и пошаговая сборка

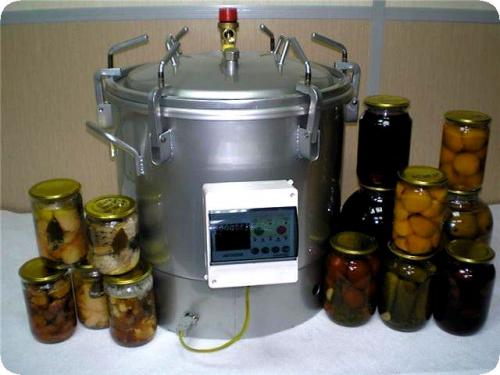

Автоклав – это устройство, активно используемое для домашнего консервирования своими руками. Оно позволяет использовать промышленную технологию термообработки сырых продуктов под давлением. В результате срок хранения домашних консервов заметно увеличивается. Но стоимость заводских автоклавов слишком высока, поэтому приобрести их может не каждый. Для экономии средств можно собрать автоклав самостоятельно по готовым чертежам и схемам.

Принцип работы устройства

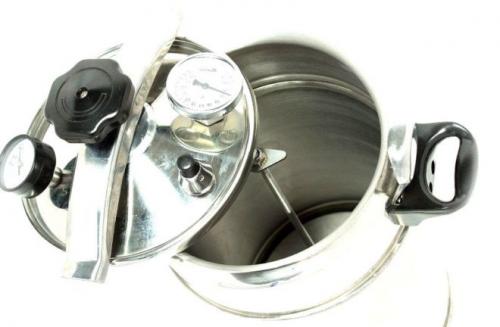

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций: быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор.

Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешивают, закладывают в банку и сразу же закатывают крышками. Дальнейшие действия будут проводиться уже с автоклавом:

1. Подготовленные банки устанавливают на специальный поддон.
2. Бак заполняют водой так, чтобы она не доходила до горловины самодельного автоклава на 60-80 см (при этом важно обратить внимание на то, чтоб крышки самого верхнего ряда банок были погружены на 1-2 см).
3. Крышка устройства надежно закручивается.
4. Закачивают через вентиль воздух, чтобы получить давление около 1,5 Бара.
5. Загруженное банками устройство начинают нагревать, отслеживая показатели давления.
6. Как только манометр укажет на давление в 3,5 – 4 Бара, газ прикручивают, чтобы обеспечить удержание таких показателей давления на протяжении от 20 до 40 минут (за это время успевают приготовиться рыбные, овощные консервы и мясная тушенка).
7. По истечении указанного времени газ выключается, автоклав отставляют в сторону до полного остывания.
8. Через вентиль стравливают воздух, аппарат открывают и извлекают готовые консервы.

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях этот показатель не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара она увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы.

Основа самодельного автоклава

За основу рекомендуется взять газовый баллон. Он обладает характеристиками, которые отлично подходят для такого агрегата, как самодельный автоклав:

• стенки баллона достаточно прочные, их толщина составляет не менее 3 мм;
• цилиндрическая форма, которая является идеальной для данного устройства.

Если в наличии нет газового баллона, а отказываться от идеи создать собственный автоклав не хочется, можно за основу взять корпус других изделий:

• огнетушителя;
• воздушного ресивера, позаимствованного с грузового транспорта или железнодорожного вагона;
• молочного бидона;
• толстостенной трубы подходящего диаметра из нержавейки или черного металла.

При выборе двух последних вариантов (из фляги или толстостенной трубы) придется дополнительно побеспокоиться об укреплении дна конструкции. Если не сделать его массивным, при нагревании конструкции под большим давлением дно просто выдавит. Эта нежелательная ситуация сведет все усилия по изготовлению консервации к нулю и испортит все заготовки.

Если принято решение создать автоклав из газового баллона, рекомендуется остановить выбор на емкости объемом в 24 литра. Ее будет вполне достаточно для одновременной загрузки 14 полулитровых банок. Литровых банок войдет меньше, около пяти штук.

Газовый баллон на 50 литров позволит вместить гораздо большее количество банок, но такой массивный агрегат не будет удобным в использовании. Его сложно будет ставить на плиту и контролировать давление.

Если же очень хочется иметь такой огромный автоклав, умельцы монтируют в него ТЭН, переводя устройство в разряд электрических приборов.

Подготовительная работа

Если в наличии будут все необходимые инструменты и материалы, сооружать самодельный автоклав будет проще. Не придется откладывать работу по причине отсутствия каких-то деталей.

Поскольку процедура создания домашнего агрегата для консервирования предполагает работу с металлом, рекомендуется подготовить инструменты, которые помогают нарезать и сваривать металлические конструкции (дрель, болгарка, сварочный аппарат).

Ограничиться одним баллоном не получится. Нужно подготовить и другой материал. В частности, потребуется сталь листового типа с толщиной:

• 5 мм для сооружения горловины;
• 10 мм для крышки и фланца;

Нужно подготовить манометр, термометр, крепежные элементы для их фиксации.

Автоклав из бойлера. Что такое автоклав?

Это специально разработанный для стерилизации агрегат. Он используется в медицине для стерилизации инструментов, в автомобильной промышленности автоклав нужен для получения дистиллированной воды, которая необходима для аккумуляторов. Только в шестидесятых годах прошлого века устройство стало широко использоваться в домашних условиях.

Сам агрегат напоминает оборудование из лаборатории. Это металлический корпус с плотно закрывающейся крышкой. Сверху имеется манометр, термометр и штуцер! Воздух закачивается внутрь системы, а по приборам можно отслеживать давление и температуру внутри устройства.

Несмотря на кажущуюся по внешнему виду сложность, приготовление тушенки в домашних условиях в автоклаве довольно простое. Не нужно быть специалистом авиапромышленности, чтобы научиться пользоваться устройством. Однажды разобравшись в его функционировании, вы уже не сможете отказаться от услуг подобного агрегата. К тому же и рецепты, получаемые путем такого производства, весьма заманчивы. Подробное приготовление тушенки в автоклаве рассмотрим в дальнейшем содержании.

Принцип работы устройства

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций — быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор.

Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешиваются, закладываются в банку и сразу же закатываются крышками. Дальнейшие действия будут проводиться уже с автоклавом:

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях температура кипения не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара температура увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы.
