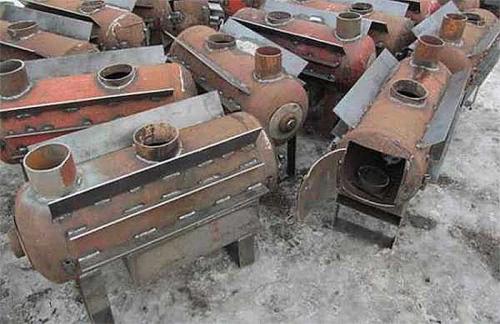

Вот такую стильную буржуйку можно построить из обычного газового баллона

Буржуйками называют простые, малогабаритные печи, предназначенных для обогрева небольших помещений, которые по каким-либо причинам не могут отапливаться полноценной инженерной системой. Чаще всего агрегаты этого типа изготавливаются из металла и используются в гаражах, сараях, дачных домиках, теплицах и бытовках. Иногда буржуйки устанавливают и для временного обогрева жилых помещений, а при небольшой доработке их оставляют в качестве основного источника тепла.

Изготовление печки из газового баллона имеет массу положительных моментов:

• толщина стенок ёмкости составляет более 3 мм, чего вполне достаточно, чтобы обеспечить жёсткость и прочность конструкции;
• сосуды для хранения газов делают из высоколегированных сталей, которые успешно противостоят коррозии. Кроме того, достаточно толстый и качественный металл выступает гарантией того, что стенки буржуйки не прогорят в течение длительного времени;
• потребуется минимум переделок. Поскольку нет необходимости изготавливать корпус печи, сокращается время на постройку отопительного прибора;
• даже если ёмкость для бытового газа покупать, то его стоимость на вторичном рынке составляет всего несколько сотен рублей. Чаще всего баллон можно достать совершенно бесплатно, поспрашивав среди знакомых и друзей;
• с точки зрения теплотехники, цилиндрическая форма топки является оптимальной, поэтому буржуйка, изготовленная из сосуда для бытового газа, отличается экономичностью и высокой продуктивностью;
• существование несколько конструкций, среди которых — горизонтальные и вертикальные агрегаты прямого или пиролизного горения;
• очень быстрый нагрев помещения как за счёт излучения, так и конвекцией.

Печка из газового баллона на дровах. Собственная печь на дровах: как сделать своими руками в домашних условиях

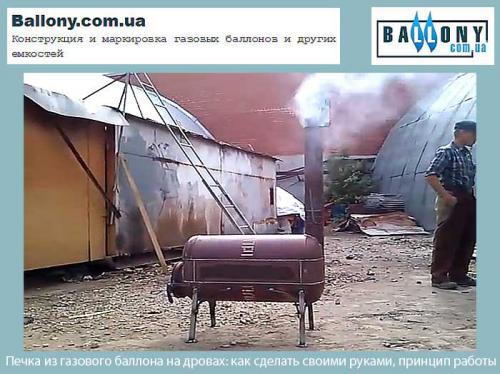

Здравствуйте, уважаемые читатели. Как создаётся печка из газового баллона на дровах? По сути, при таком методе, уже есть корпус. Останется обеспечить опции для загрузки топлива, предусмотреть зольник, дверки, ножки и дымоход.

Дровяная печь в своём загородном доме или гараже – очень нужный и полезный аппарат. Очень часто его создают самостоятельно. В таких случаях обычно базируются на пустом газовом баллоне. Подобную печь можно и приобрести, благо, что ассортимент такой продукции довольно обширный.

Выбор базы

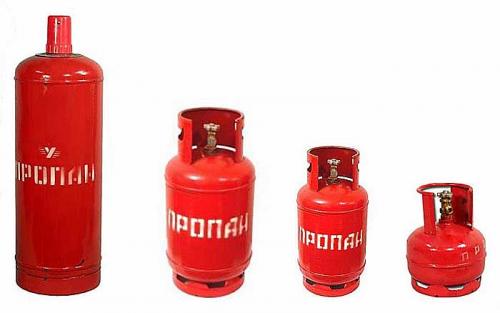

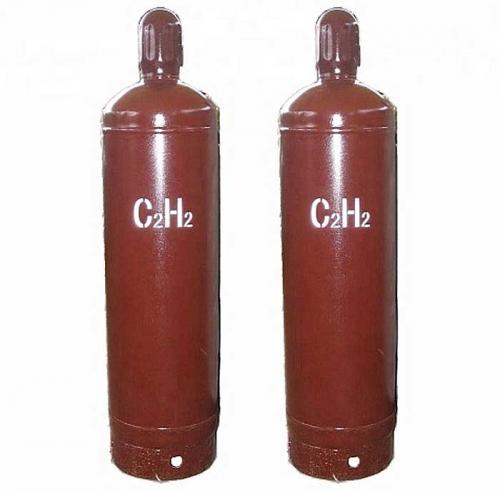

Есть баллоны различных параметров. Версии на 5 л. для заданной цели совершенно не подходят. Этого объёма не хватит для качественного обогрева.

Из моделей на 12 и 27 л получается аппарат слабой мощности. Он сможет обогреть только очень маленькое помещение и выдаёт 3 и 7 кВт тепла. Его обычно применяют в походах.

Если задумывается буржуйка своими руками для дома, то оптимальным вариантом для неё станет ёмкость на 50 л, с высотой 85 см, диаметром – 30 см.

Объём модели и плотность её стенок подходят для горения любого топлива. К тому же получается аппарат с приемлемой массой. Поэтому его можно использовать и в одиночку.

Также существуют промышленные модификации на 40 л. Их диаметр составляет 25 см. Стенки более плотные (5,2 мм). Высота – 135 см.

Баллон от фреона для создания печи идентичной мощности происходит сложнее из-за его серьёзной массы и длины. Если его укоротить ориентировочно на 70 см, можно соорудить незначительную буржуйку с толстыми стенками. У неё будет хороший КПД и лучшее удержание тепла.

Вопрос с дверками

Дверцы для запланированной печи можно приобрести литые. У одной должна быть незначительная высота. Это изделие предназначается для поддувала.

Вторая должна быть гораздо больше. Он будет применяться для загрузки горючего.

Также есть уже готовые комплексы. В единой конструкции устроена и поточная дверка, и поддувальная. При таком раскладе в вырезанное по параметрам отверстие монтируется (методом сварки) рама, сваренная из уголков. К ней с помощью болтов присоединяется литьё.

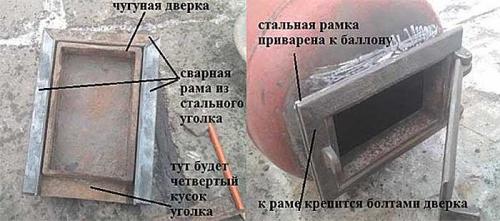

В данной ситуации важно не допускать сквозняков, поэтому по периметру выреза под дверку следует наварить металлическую полоску 1-2 см.

Дверки можно сделать своими руками. Для этого сгодится удалённый участок из стенки баллона. Тогда здесь не обойтись без петель или подобных деталей. Для них обозначаете места, затем монтируйте их.

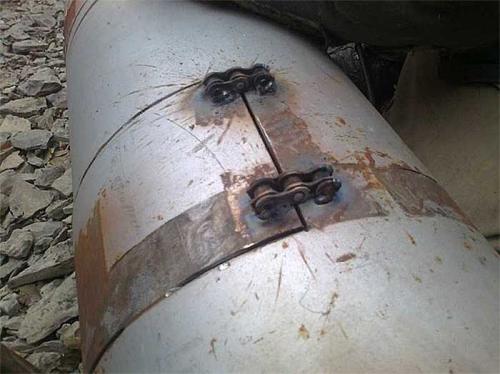

Самодельные петли можно создать из нескольких элементов толстой цепи.

К указанной версии обязательно приваривается защёлка.

Положение с колосниками

Когда вы создаёте своими руками печку из пропанового баллона на дровах, то её можно не оснащать колосниками. Правда, это касается наиболее примитивной вариации.

Если у ёмкости маленькие размеры или горизонтальное положение, то соорудить колосник внутри довольно сложно. В этой ситуации конструкция имеет простой состав:

1. Корпус, устроенный на ножках.
2. Одна дверца.
3. Патрубок для дымохода. Она монтирован в верхней зоне.
4. Металлические полосы, приварены к внешней стороне корпуса.
5. Вверху – второй выход. На него ставится крышка и он используется в качестве плитки для готовки и разогревания пищи.

Если в горизонтальной модели вы желаете устроить колосники, то обязательно приварите зольник с нижней стороны.

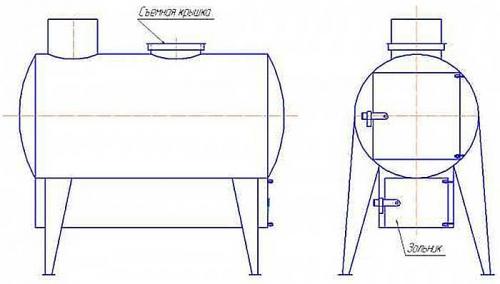

Чертёж такой буржуйки из газового баллона представлен ниже:

Можно сделать модель с зольной ёмкостью так, что получится полочка, на которой располагается выдвижной короб, сваренный по параметрам. При его движении можно контролировать подачу воздуха и активность сжигания дров.

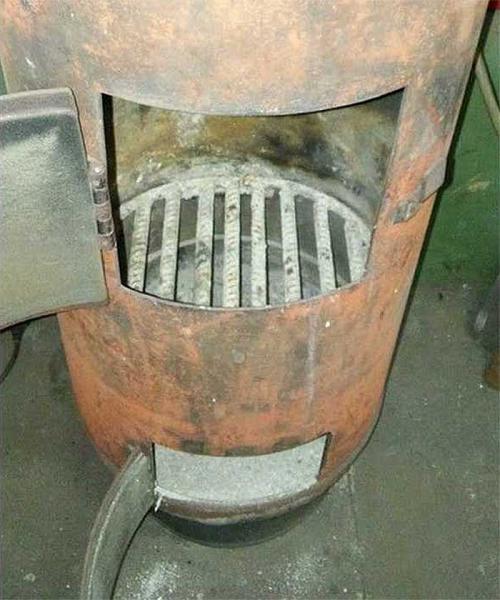

В вертикальных моделях колосники необходимы и их там легче организовывать. Как сделать буржуйку в домашних условиях такого типа?

Для этого есть такие варианты действий:

1. Внутри неё приварить прутья толстой арматуры. Однако она имеет слабую устойчивость к жару, её сложно чинить и удалять.
2. Приварка толстых уголков. Сами колосники свариваются отдельно. Для этого используется арматура. Затем они ставятся на уголки.

Развитие теплоотдачи

По своему принципу работы домашняя буржуйка имеет весомый изъян. Он связан с неэффективной тратой тепла. Значительная его часть устремляется в трубу вместе с газами.

Решить эту дилемму можно, следующими методами:

1. Буржуйка со вторичным дожиганием.

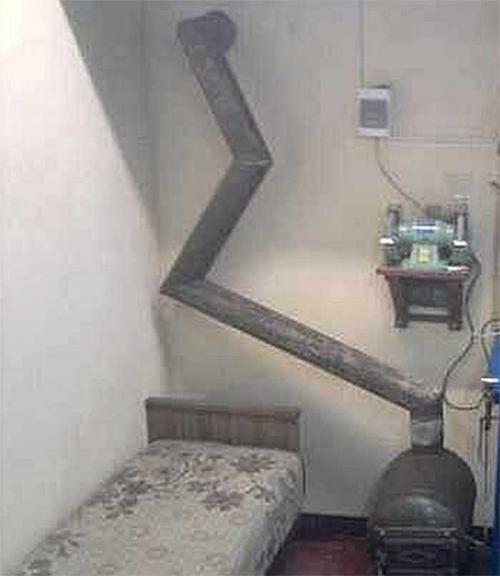

2. Удлинение дымохода. Он получается ломаным. И него не должно быть горизонтальных зон и мест, имеющих отрицательный уклон. Его пример отражён на этом фото:

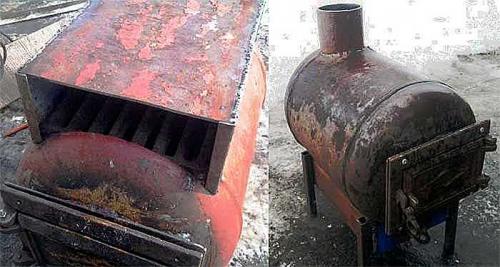

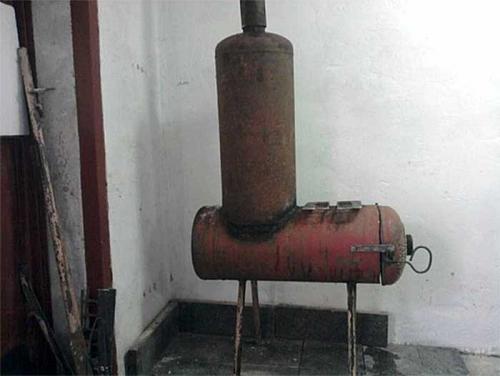

3. Монтаж к горизонтальному корпусу вертикальный патрубок. Из-за развития площади увеличится и теплоотдача. Необходимо только устроить качественную тягу. Так дым не будет проникать в помещение.

Буржуйка длительного горения из газового баллона. Основной принцип производимой работы

Буржуйка длительного горения, выполненная своими руками, как и все работающие на дровах устройства, состоит из таких элементов, как

1 .Поддувало – это специальный канал, который обычно размещен в самой нижней части печного корпуса. Именно по этому каналу обычно подается воздух, являющийся основным катализатором для горения топлива. Данный элемент обычно оснащается дверкой, которая используется для эффективной регулировки интенсивности процесса горения. Она просто время от времени перекрывает или полностью открывает канал. Одновременно с этим, внутреннее пространство такого поддувала может быть использовано в качестве особой емкости, предназначенной для сбора пепла.

2. Топка , то есть камера сгорания используемого топлива, расположенная строго над поддувалом. Данный элемент является частью канала, через который подается воздух. Он отделяется специальными прутьями, которые известны, как колосники. Топка обязательно должна иметь свою отдельную дверцу, которая требуется для проведения загрузки топлива.

Процесс розжига, как правило, осуществляется строго при открытой дверце топочной части и при полностью закрытой дверце присутствующего поддувала. Все несгоревшие части топлива обычно проваливаются сквозь колосники в монтированное поддувало. Также они могут вылетать через вытяжной специальный канал.

3. Дымоход – это вытяжной канал, используемый для вывода из печи продуктов горения. В теле дымохода монтируется вьюшка, то есть специальный клиновидный затвор. Он предназначен изначально для полного закрытия всего канала вытяжки. Посредством неё можно серьезно замедлить общий процесс эффективного сгорания топлива, одновременно с этим увеличивая параметры КПД.

Выполненные своими руками печи, изготовленные из газового баллона, обычно предполагают размещение в корпусе емкости из металла таких двух конструкционных элементов, как топка и качественное поддувало.
Дымоход у данной печи может быть монтирован отдельно.

Подобная буржуйка работает, опираясь на следующие принципы:
• Поддувало поставляет воздух в топочную часть;
• В топке обычно осуществляется горение угля или дров;
• Такая часть печи, как дымоход, отводит газ и все не сгоревшие элементы, то есть сажу;
• Процесс регулирования горения производится посредством дроссельной заслонки. Она, в свою очередь, вставляется в короткий по размерам штуцер и специальную клиновидную вьюшку, предварительно вмонтированных в тело дымохода;

По сути, все относительно просто и ясно. Останется просто разобраться, как грамотно поместить в баллоне топочную часть и поддувало. Важно понять, как подсоединить к нему специальный канал дымохода. Все это можно узнать, изучив представленную ниже информацию.

Источник: https://bannye-pechi.postroivsesam.info/novosti/burzhuyka-iz-gazovogo-ballona-svoimi-rukami-trehhodovaya-burzhuyka-svoimi-rukami

Буржуйка из маленького газового баллона. Монтаж и первый запуск

Наша пошаговая инструкция поможет вам быстро собрать буржуйку из газового баллона своими руками. Здесь нет ничего сложно, а все операции делятся на три основных этапа:

В работе с болгаркой нет ничего сложного. Но если сомневаетесь в своих силах, то лучше доверьте этот процесс человеку с опытом.

• Подготовка газового баллона – необходимо выкрутить кран, слить оттуда газовый конденсат, после чего залить воду, чтобы изнутри вышел весь газ. Также есть рекомендация дать воде постоять сутки. Еще одна рекомендация – добавить в воду марганцовку. Далее жидкость сливается, а баллон можно спокойно резать. Если вы не уверены в результатах промывки, проконсультируйтесь со знающими людьми;

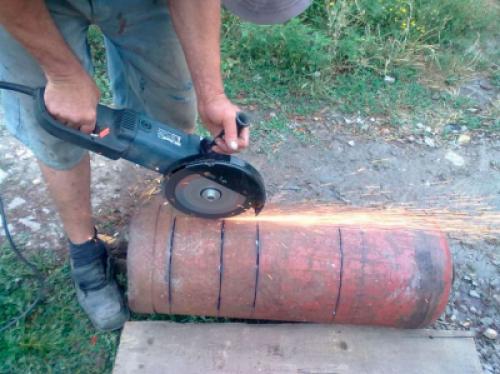

• Резка газового баллона – нужно вырезать дверцы и отверстие под дымоход. Здесь можно поступить хитрее – вырезать отверстие под дымоход не в верхней торцевой части, а в задней, ближе к верхушке. На месте вентиля вырезается отверстие побольше – сюда вваривается варочная панель;
• Установка колосниковой решетки и монтаж ножек – для этого рекомендуется использовать арматуру толщиной не менее 12 мм.

Последний этап – это установка и запуск.

Буржуйку из газового баллона необходимо установить на негорючее основание – это может быть бетонный или кирпичный постамент. Под нее крайне желательно постелить лист металла. Это необходимо для обеспечения пожарной безопасности. Теперь можно приступать к запуску – монтируем и закрепляем дымоход, начинаем колоть дрова.

На колосниковую решетку укладываем мелкие щепки, после чего приступаем к дровам побольше. Не вздумайте разжигать буржуйку из газового баллона с помощью легковоспламеняющихся жидкостей – может произойти взрыв или мощный хлопок. При взрыве или хлопке газовый баллон выдержит, а вот людей может оглушить.

Если дрова слишком влажные, воспользуйтесь специальными средствами для розжига печей. Поджигаем мелкие щепки, наблюдаем за пламенем – дверца зольника (она же служит поддувалом) находится в закрытом состоянии. Как только пламя охватит все дрова, закройте топку и приоткройте зольник. Возникнет тяга, которая заставит огонь гореть веселее. Дождитесь, пока в помещении станет тепло, отрегулируйте уровень тяги в соответствии со своими предпочтениями.

Буржуйка из газовых баллонов. Этап №1 — выбор и подготовка баллона

Газовые баллоны бывают очень разные. Для буржуйки лучше всего подходит емкость для сжиженного газа на 50 или 40 литров. Если нужна печь небольших размеров, можно взять баллон объемом 12 или 27 литров.

Но это будет приспособление для обогрева небольших подсобных помещений. Аналогичные емкости на пять литров практически бесполезны. Такая небольшая буржуйка нагреется быстро, но вскоре остынет, поэтому отопительный эффект от нее будет очень незначительным.

Интересный вариант для самодельной буржуйки — емкость из-под фреона. Такой баллон имеет толстые стенки и удлиненный корпус. Емкость нужно обрезать, чтобы длина корпуса был примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше удерживают тепло. Буржуйка будет разогреваться в течение длительного, но при этом и греть будет дольше.

Перед началом работ необходимо правильно подготовить газовый баллон: стравить из него остатки газа, слить конденсат и заполнить емкость водой, которую после этого можно вылить

Когда баллон выбран, нужно приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень старом баллоне всегда найдутся некоторые остатки горючего газа. Если сразу же начать резать его с помощью сварки, опасный для жизни взрыв практически гарантирован. Для тех, кто еще не пользовался сварочным аппаратом, рекомендуем прочесть эту статью .

Для начала рекомендуется открыть баллон и стравить остатки газа. Разумеется, это нужно делать на улице, а не в помещении. Затем нужно слить из баллона остатки жидкости, сконденсировавшейся внутри. Эта субстанция обычно имеет резкий и неприятный запах, поэтому лучше всего заранее подготовить для нее небольшую емкость с крышкой, чтобы сразу же аккуратно ее упаковать и выбросить.

К конструкции печи буржуйки не предъявляется особо строгих требований по параметрам. Чем больше топочная камера, тем более просторное помещение сможет обогреть агрегат

Если конденсат будет случайно пролит на пол в помещении, специфический аромат может сохраняться очень длительное время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что остаточные пары газа остаются внутри.

Нужно заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого воду сливают, теперь баллон можно резать без проблем.

Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

Самодельная печь буржуйка из газовых баллонов.

Для комфортной работы в гараже, в том числе и для покрасочных работ, встал вопрос, как создать в помещении плюсовую температуру в зимний период.

Самый оптимальный и экономный вариант, это конечно же дровяная печь-буржуйка. Вариантов исполнения великое множество. Я решил делать самодельную буржуйку из бытовых газовых баллонов, благо один уже много лет ждал своего часа в куче гаражного хлама, а другой я приобрёл в пункте приёма металлолома.

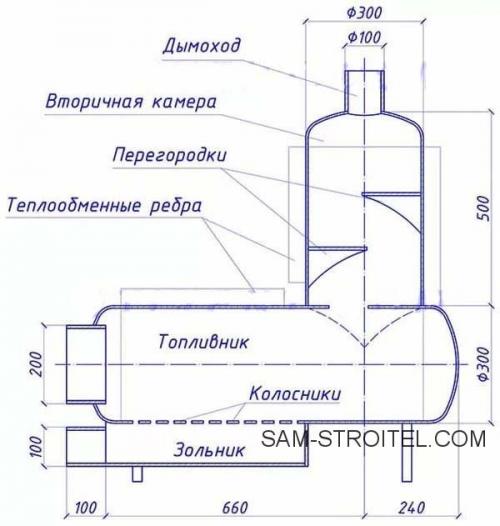

Первым делом нашёл в интернете вот такую схему буржуйки

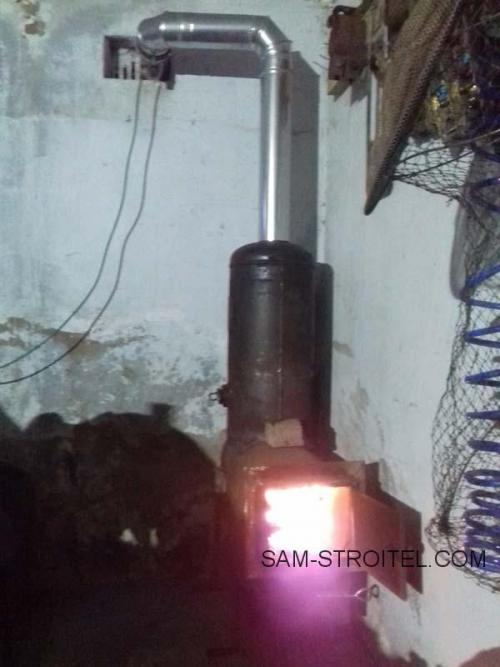

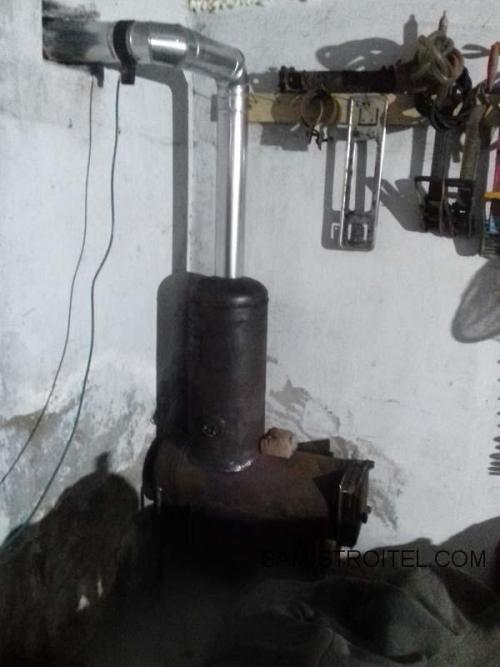

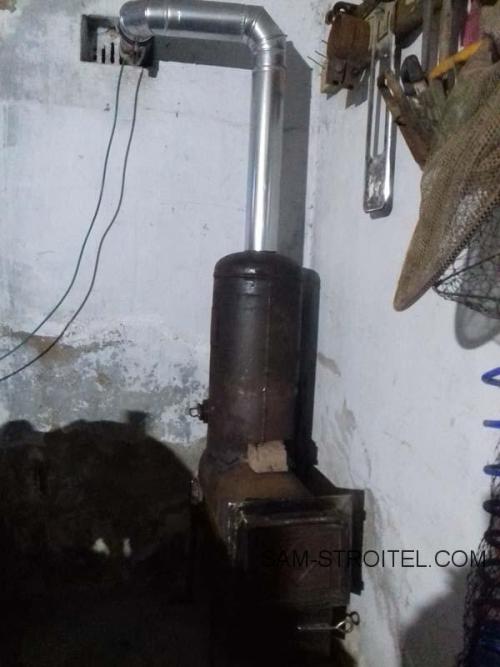

В результате, буржуйка получилась точно как на чертежах, с незначительными изменениями в конструкции.

Сама топка и пламегаситель с перегородками, точно по схеме. Теплообменные рёбра делать вообще не стал, по мне так они совершенно ни к чему. Колосники старая чугунная печная решётка, отрезал одну секцию, чтобы вписалась в баллон как родная.

Дверка для топки тоже чугунная, поэтому увеличился и размер проёма для закладки дров. Ну и зольник, он же поддувало увеличился в глубину до 160 мм.

Прошу меня извинить, но к большому сожалению фотографии всех этапов изготовления «умерли» вместе с телефоном на который и были сделаны. Поэтому могу представить Вам только конечный результат.

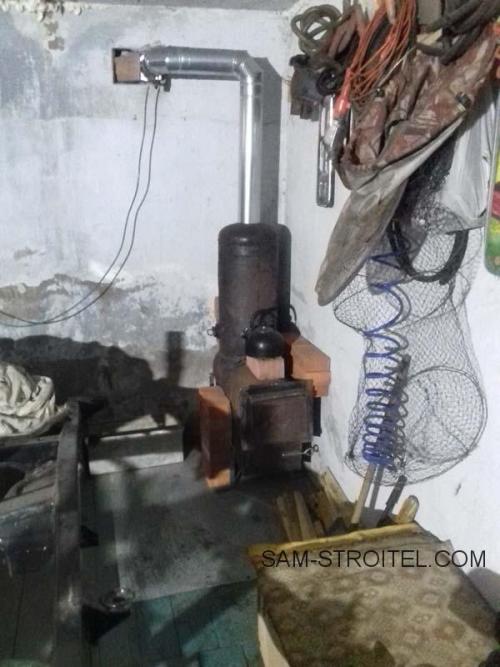

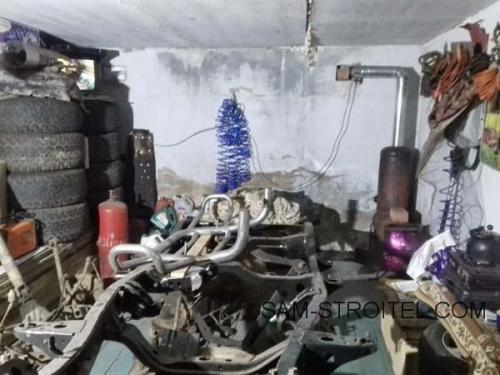

Теперь расскажу про эксплуатацию печки. Перед первым запуском, на улице -10°, в гараже -5°. Через час после растопки +10°, через три часа +20°.

Жарко, иногда даже открываю дверь, подышать. Тепло держит хорошо, остывает долго, не дымит. Для помещения в 25 квадратов самое то. Оставляю тёплые угли без всяких заслонок и шиберов, прихожу на следующий день и замечаю что температура не успевает опуститься ниже нуля, а значит и поднимается быстрее.
Ну всё пока, надеюсь кому-то пригодится, будут вопросы, всегда рад помочь. Всем Удачи Друзья!

Автор самоделки: Вадим Березин.
