Установка печи в бане пошаговая инструкция. Обустраиваем основание

Установка печи в бане пошаговая инструкция. Обустраиваем основание

Установка банной печи выполняется на подготовленное основание. Производители металлических печей в паспорте указывают его минимальные размеры. При отсутствии данных, на которые можно ориентироваться, выполните замеры печки. Длина стального листа перед дверцей топки – не менее 50 см, по остальным сторонам печи – около 10 см. Рассчитайте размер площадки таким образом, чтобы он был кратным целому числу кирпичей по каждой стороне.

На пол парилки в выбранном месте наносится разметка. Если каменка выводится дверцей за пределы парной на улицу, то основание должно примыкать к стене. Со стороны улицы достаточно забетонировать участок поверхности перед топкой или уложить плитку. Если портал выходит в предбанник, основание укладывается через проем в перегородке.

Под портал в стене вырезается отверстие с таким расчетом, чтобы между металлом топливника и деревянными конструкциями остался зазор 30-50 см.

Для монтажа основания вам потребуется:

• огнеупорная плита (ПКВТ 1260, ТИСК-250, МКРП-340);
• огнеупорный кирпич (шамотный или красный полнотелый);
• кладочная смесь для каминов и печей;
• стальной лист либо жаропрочная плитка (клинкер, керамогранит);
• жаропрочный клей для печей и каминов.

Огнеупорная плита подрезается в размер и укладывается на пол, чтобы защитить дерево от жара. Для крепления используйте саморезы. Кирпичи предварительно замочите, раствор подготовьте по инструкции на упаковке.

Выложите ряд кирпичей поверх листа, по его ширине, используя раствор. Во втором ряду нижнего слоя крайние кирпичи укладываются торцом к первому ряду, а остальные – длинными сторонами. В третьем ряду крайний левый кирпич ляжет торцом ко второму верхнему и боком – к выступу первого верхнего кирпича, и т.д. Такая раскладка позволит сдвинуть швы, и при этом не придется ломать кирпичи на половинки.

Используйте строительный уровень, чтобы проверять горизонтальность основания. Выступающие за плоскость кирпичи подбивайте деревянной киянкой, под проваливающиеся элементы кладки добавьте раствор. По тому же принципу укладывается второй слой кирпичей, но выкладку следует начать с длинной стороны, чтобы сдвинуть швы.

После того, как раствор схватится, нанесите на вырезанный в размер стальной лист слой заранее подготовленного жаростойкого клея (замешивается по инструкции на упаковке). Уложите на кирпичное основание и проверьте уровнем горизонтальность. Легко постукивая киянкой по листу, выровняйте плоскость. Оставьте до полного застывания клеящего состава. Вместо стального листа допускается монтаж подходящей плитки на тот же самый клей.

Как установить печь в бане с топкой из предбанника. Достоинства расположения печи с выносным топливным каналом

Банные печи с выносным топливным каналом могут быть изготовлены из чугуна или стали. Конструкция этого прибора отличается от обычной печи для обогрева бани именно наличием выносной топки, которая может быть съемной — в тяжелых чугунных вариантах изделий, или представлять неразъемную конструкцию — в стальных моделях. Благодаря такой конфигурации печи дверца топочной камеры выносится в соседствующее с парилкой помещение или даже на улицу.

Вынесение топки печи в предбанник дает немало преимуществ при эксплуатации:

• При топке печи происходит обогрев сразу двух помещений — парной и предбанника.
• Появляется возможность добавлять дрова, постоянно поддерживая процесс горения, в то время, когда парная эксплуатируется.
• Так как не будет необходимости открывать и закрывать дверцу топки со стороны парной, печь можно оградить барьером безопасности (кирпичным экраном), который исключит риск получения ожоговых травм во время принятия водных процедур.
• В парную не будет попадать мусор, который часто заносится в помещение вместе с дровами.
• Появляется возможность разместить рядом с топкой нишу для просушки дров, что в парной сделать, понятное дело, не получится.
• Обеспечивается подержание в парилке чистого воздуха, так как при открытии дверцы для добавления дров в комнату могут в небольшом количестве проникать газообразные продукты горения дров.
• Отсутствие дверцы топки в парной значительно сэкономит свободное пространство помещения, и так, как правило – не слишком объемного . Поэтому появляется возможность монтажа отопительного прибора в удобном месте разделяющей комнаты стены.

Установка печи в бане с выносной топкой. Особенности конструкции с выносным топливным каналом

Производят агрегаты с выносной топкой из чугунного сплава или стали. Они имеют существенное отличие по сравнению со стандартными печками – это выносной канал, который бывает съемным в тяжелых конструкциях и приваренным в легких, сделанных из нержавейки.В первом варианте дверцу топки моно располагать как в соседнем помещении, так и снаружи постройки, на улице. Благодаря такому решению прогреваться будут одновременно два помещения, не нужно оборудовать место для хранения дров в парилке, а в комнату, где отдыхают люди, не попадет дым.

Выносной канал изготавливают либо пирамидальной формы, либо прямоугольной. Его делают более широким в месте прикрепления дверцы, чем около топки. Такая модель, как печь для бани с топкой из предбанника, у которой на дверце имеется панорамное стекло, выглядит более привлекательно, это видно на фото. Осуществлять контроль над количеством топлива можно без открывания. Благодаря топочным каналам и стеклообдуву исключено оседание копоти на внутренних элементах печи.

Основную часть топочной конструкции помещают на специально оборудованный возле перегородки фундамент. Чтобы отделиться от нее используют термоизоляцию. Располагать ее можно по любую сторону от двери в зависимости от планировки помещения. Если в парилке отсутствует топочная дверца, в ней будет сэкономлено пространство, а агрегат можно расположить в любом удобном месте.

Также выносную топку можно поместить снаружи банной постройки. Такой вариант не совсем удобен, поскольку, чтобы подбросить топливо, необходимо будет выходить из здания на улицу. Установка печи в баню с выносной топкой вполне оправдана только при обслуживании коммерческих саун, когда за функционированием агрегата следит работник.

Чтобы установить выносной топочный канал в стене делают отверстие. При расчете параметров проема опираются на его размеры, которые нужно брать с учетом длины ножек конструкции.

Чтобы узнать расстояние между выносной топкой и поверхностью горючей части принимают во внимание мощность печки:

1. Данную величину можно узнать в паспорте производителя агрегата. Когда конструкция строится собственноручно, то учитывают нормы противопожарной безопасности из расчета максимальной мощности. Без защиты это 40 сантиметров и с теплоизоляцией -25 сантиметров. На размеры проема не влияет длина канала. После завершения монтажа промежуток между основной частью конструкции и перегородкой должен быть не менее 5 сантиметров. Поверхность стен обшивают огнестойким материалом.
2. Отделка топки в бане, если канал проходит через деревянные элементы, выполняется кирпичом. Кладка не должна доходить до топливника примерно на 25 миллиметров по причине возможного расширения металла при нагревании. В зазор укладывают термостойкий материал, им может быть, например, базальтовая вата. Теплоизолятор должен быть устойчивым к температурам до 1000 градусов.
3. Если планируется обшивка кирпичной стены, через которую проходит топка, деревом, нужно отступить от проема на 10 сантиметров во все стороны. Поверхность по обе стороны стены прикрывают листами нержавейки, для чего в металле делают отверстия под выносную топку. В бетонной или кирпичной перегородке создают проем размером 40х60 или 25х50 сантиметров.

Источник: https://dachnayazhizn.info/stati/zharstal-pech-dlya-bani-osobennosti-konstrukcii

Установка печи в бане из газобетона. Как правильно построить баню из газобетонных блоков своими руками

Основным и самым сложным этапом строительства бани является устройство фундамента и пола, так как они чаще всего взаимосвязаны. Главная задача, которую при этом нужно решить – это организация слива воды в канализационную трубу или бетонную ёмкость, которая находится в толще или внутреннем контуре фундамента. Тут всё зависит от конструктива последнего.

Кладем фундамент и организовываем слив

Вот как всё это организовывается в зависимости от типа фундаментного основания:

Конструкция фундамента	Организация слива
Монолитная плита	Сама плита выполняется поверхностно, в виде монолитной чаши, стенки которой образуют цоколь. Толщины плиты 250 мм для небольшой бани вполне достаточно. Толщина стенок цоколя зависит от толщины кладки, к которой нужно прибавить 10 см. Высоты цоколя 45 см обычно достаточно, чтобы внутри чаши можно было создать уклон путём заливки стяжки с переменной толщиной . Уклон идёт от стенок к центру помещения, в полу которого установлена сливная воронка, соединённая с канализационной трубой. Труба закладывается в фундамент ещё на этапе формирования опалубки и установки арматуры. Важно, чтобы она тоже имела уклон, позволяющей воде уходить в канализацию самотёком. Выше воронки устанавливается деревянный трап, сквозь щели которого и стекает вода.
Лента	Когда фундамент ленточный, пол устраивается по грунту, а под ним может располагаться сливная яма с забетонированными стенками. Лента под газобетонные стены всегда должна заглубляться ниже отметки УПГ – так он меньше подвержен сезонным подвижкам. Глубина ямы должна существенно превышать глубину заложения ленты, чтобы вода не подмывала фундамент, если дно просто отсыпано песком и щебнем. Как вариант, дно ямы может быть забетонировано. В этом случае должен быть организован перелив, из которого вода будет уходить в устроенный неподалёку от бани дренажный колодец. Уклон в сторону сливного отверстия здесь формируется при заливке плиты пола . Поверх него так же устанавливается деревянный трап со щелями, через которые при помывке стекает вода.
Столбы или сваи с ростверком	На участках с неровным рельефом, высоким уровнем грунтовых вод или слабой структурой грунта, баню может понадобиться поставить на сваи. Чтобы такой фундамент получился жёстким – а это для газобетона очень важно, не стоит применять винтовые сваи, лучше сделать буронабивные. Ростверк тоже должен быть железобетонным. По сути, это та же лента, только приподнятая над землёй. Из-за оторванности от грунта бетонные полы не на что опирать, поэтому приходится сооружать каркасную конструкцию. Для этого между стенками ростверка возводят из кирпичей дополнительные опоры и прокидывают через них лаги. Черновой пол делают из листового материала, опирающегося краями на черепной брус, а пространство между лагами заполняют утеплителем. Лучше всего для этой цели подходит полистирольная крошка, которая имеет малый вес, не увлажняется, не гниёт и не самоуплотняется.

Установка печи в бане на бетонный пол. Устройство основания

Перед тем как поставить печь в бане, нужно решить, делать ли под неё прочное бетонное основание. Это зависит от нескольких факторов: от состояния существующего пола, от материала, из которого он сделан, от того, будет ли печь обкладываться кирпичом:

• Если черновой пол представляет собой монолитную бетонную плиту, никаких дополнительных работ по устройству основания не потребуется. Разве что нужно будет поднять площадку под отопительным прибором до уровня чистового пола, выложив её из кирпича.
• Если пол – это настил из крепких досок по мощным лагам, необходимо будет произвести несложный расчёт, чтобы выяснить, выдержит ли он вес конструкции.

Если состояние дощатого пола вызывает сомнения, нужно вскрыть настил, осмотреть и при необходимости укрепить лаги Источник yandex.uz

• Старое дощатое покрытие, особенно с видимыми признаками рассыхания или гниения, основанием для печи быть не может ни при каких условиях.

Расчёт веса печи для выбора основания

Стандартный настил из доски-сороковки по лагам, уложенным с шагом до 1 метра, выдержит нагрузку до 700 кг. Поэтому при желании обойтись без бетонного фундамента перед тем, как установить печку в бане, нужно убедиться в том, что её вес не превышает указанного значения.

Как правило, металлические конструкции гораздо легче, но в расчёт принимается не только их вес, но и вся сопутствующая нагрузка.

А именно:

• вес полного бака с горячей водой (складывается масса самого бака и вмещаемой им воды);
• вес каменки с камнями;

Масса заводских изделий указывается в паспорте. В случае с самодельными конструкциями её придётся определять самостоятельно Источник rabotayouth.ru

• вес дымовой трубы;
• вес кирпичной облицовки, если она планируется.

В случае с облицовкой потребуются и габариты печи, чтобы подсчитать необходимое количество кирпича для возведения теплового экрана. Это несложно. Заранее решив, как установить банную печь: с топкой из предбанника или из парилки, в углу или посередине стены, можно определиться и с формой экрана, количеством стенок в нем. Их может быть от 2 до 4.

К внешним габаритам печи прибавляют 5-10 см в каждую сторону для создания воздушного зазора между кирпичом и металлическим корпусом, и получают периметр облицовки. Так как кладка обычно ведётся в полкирпича, рассчитывают его количество, необходимое на один ряд, разделив периметр на длину кирпича (25 см).

Затем высчитывают количество рядов кладки до нужной высоты, разделив её на 7 см (6,5 см – высота кирпича + 0,5 см – толщина шва).

Установка печи в бане через стену. Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

• дрель, оборудование для резки материала;
• термоустойчивый герметик;
• заклёпочник;
• хомуты, дюбеля, уголки;
• фольгированный строительный скотч;
• отвёртки;
• уровень, отвес;
• нож;
• стремянка;
• при работе с бетонными стенами потребуется перфоратор.

Комплектующие для монтажа дымохода Источник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

Выбор места размещения

В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.

Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.

Выбор места для вывода дымохода через стену Источник stroychik.ru

Расчёт высоты дымохода

Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.

Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.

Установка печи в бане бочке. Баня бочка из бруса проекты и цены

Проект баня бачка — определенно простое и предсказуемое зонирование узкого, небольшого внутреннего пространства. Определяющим фактором планировки бани выступает его длина.

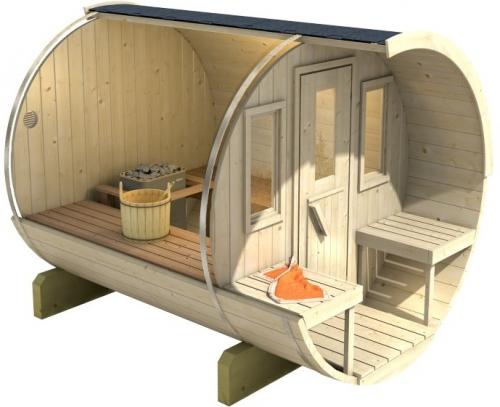

Проект “мобильная баня-бочка” не превышает длины 2-х метров и ограничивается лишь парилкой. Комната переодевания отсутствует, приходится снимать одежду или в спартанских условиях под навесом-козырьком, венчающим парадный вход или заблаговременно в доме, и бежать в сауну обернувшись полотенцем.

В двухметровой бане бочке отсутствует место для организации моечного отделения. Решаясь на установку мини бани необходимо заранее позаботиться об установке деревянной купели или расположить ее неподалеку от бассейна.

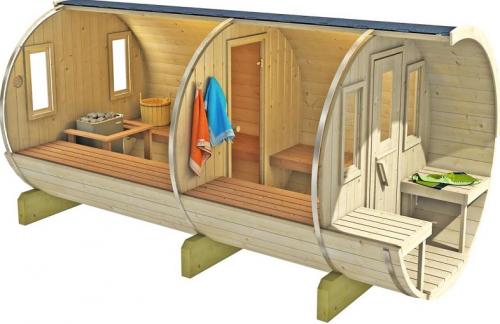

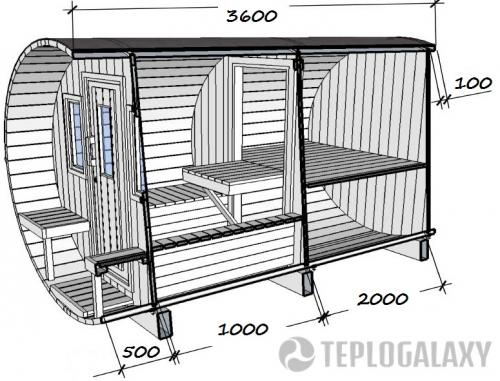

Портативная трехметровая баня бочка имеет преимущество в длине, используя его для организации раздевалки и минимальной зоны отдыха.

Проект четырехметровой бани бочки не предполагает внесение изменений планировки. Замысел строения остается прежним, парная имеет те же пределы, увеличивается лишь зона раздевалки. Увеличенное пространство позволяет произвести установку скамеек большей длины, повышая степень комфорта отдыхающих.

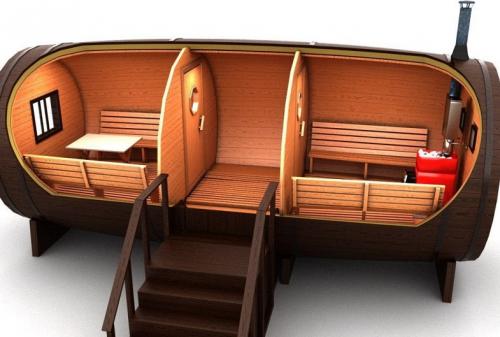

Максимально оправданный проект деревянной бочкообразной бани составляет в длину шесть метров. Баню больших размеров лучше строить традиционной формы. Шестиметровая длина позволяет свободно разместить парную, помывочное отделение и организовать зону отдыха.

Баня бочка длиной 6 метров может позволить изменение традиции расположения входа с торца строения перенеся его в центр объекта. Подобный подход помогает разбить внутренние пространство бани на две функциональные зоны: парная и зона отдыха. Предбанник для раздевалки располагают за входной дверью.

Диаметр бочки можно выбирать, исходя из индивидуальных параметров роста, в рамках стандартной конструкции высота бани-бочки определена в 2,2 метра. Среднестатистическому человеку достаточно такой высоты, чтобы внутри бочки чувствовать себя комфортно.

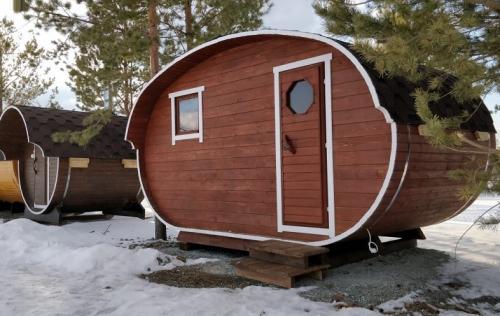

Дизайнеры не удовлетворяются традициями круглой формы, они изобретательны и предлагают потребителю овальные, квадратные и даже треугольные конструкции.

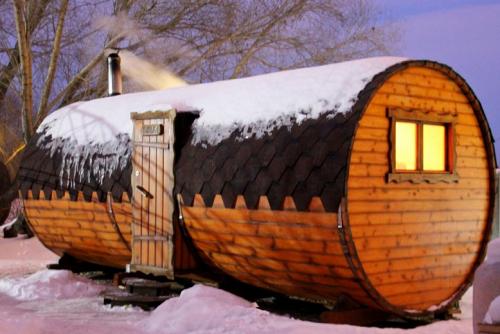

От непогоды, дождя и снега крышу бань-бочек покрывают мягкой битумной черепицей. Черепица подчеркивает сказочную красоту постройки, и служит долгое время не теряя первоначальных свойств.

Выбор на черепицу выпал не только из-за внешних качеств, мастера с успехом используют основное достоинство материала —способность прекрасно огибать любые криволинейные поверхности.
