Печка из автомобильных дисков своими руками. Почему колесные диски являются наиболее подходящим вариантом для изготовления корпуса печи

Печка из автомобильных дисков своими руками. Почему колесные диски являются наиболее подходящим вариантом для изготовления корпуса печи

Существует множество материалов и подручных средств, из которых можно соорудить устройство своими руками.

Часто для этих целей используется металлическая бочка, но минусом такой конструкции является то, что от сильного пламени ее тонкие стенки могут прогореть. Более надежный и долговечный вариант – печь из стального листа достаточной толщины, но и цена, соответственно, будет немаленькой.

Оптимальный вариант – печь из автомобильных дисков , обладающая следующими  преимуществами :

• доступность необходимых материалов;
• прочность и долговечность благодаря толщине стали, из которой изготавливаются диски;
• устойчивость к частому и длительному воздействию высоких температур и открытого огня;
• быстрое нагревание вне зависимости от вида топлива;
• возможность подобрать наиболее удобные размеры конструкции благодаря разнообразию моделей дисков;
• высокая теплоотдача при обогреве помещений.

К плюсам колесных печей также можно отнести простоту изготовления. Главными инструментами, без которых в этом деле не обойтись, являются  сварочный аппарат и болгарка .

В центре конструкции печи для казана находятся  два стальных колесных диска .

Важно обратить внимание на то, что алюминиевые колеса для этих целей непригодны. Можно взять автомобильные диски, к примеру, от машины ЗИЛ-130. Диаметр такого колеса составляет 50 см, а высота – 25 см.

Как изготавливается печка из колесных дисков своими руками:

1. Взять одну из кольцевых деталей и перевернуть ее так, чтобы крепежная площадка оказалась сверху. Через болтовые отверстия болгаркой вырезать круг и вытащить серединку. Получилась устойчивая платформа для установки казана.
2. Диск для нижней части печи перевернуть крепежной площадкой вниз, а сверху поставить приготовленный заранее верхний диск. Вверху конструкции должно оказаться отверстие для установки казана. Место соединения двух элементов проварить по кругу.
3. Для топочной камеры в нижнем колесе требуется прорезать отверстие размером примерно 20х12 см. Проделать это нужно за 2 см от нижнего края для сохранения прочности. Вырезанную часть металла не выбрасывать, а обработать и приделать к полученному окошку в качестве дверцы с помощью болта и гайки.
4. В конце работы обязательно нужно приварить к печи подножки, которые можно смастерить из стальных уголков. Обычно делаются три опоры длиной 25-30 см.
5. Для удобства транспортировки печь оснащают ручками.
6. Отверстие в ступице на дне конструкции закрывается металлической пластиной.

Печь из штампованных дисков. Что нужно знать о печах

Делая печь из дисков автомобиля, нужно знать еще об одном обстоятельстве. По правилам строения пламенных печей на твердом топливе от пода топки или колосниковой решетки, т.е. оттуда, куда кладут топливо, до первого по вертикали препятствия току дымовых газов (напр. свода топки) должно быть не менее 40-50 см, если в печь загружается кондиционное топливо. Если сырое или бросовое, указанное расстояние нужно увеличить до 60-80 см; время прогрева печи тогда вырастет. Последнее для печей из дисков несущественно, т.к. прогреваются они быстро.

Причина – из твердого топлива выделяются горячие пиролизные газы, вносящие существенную, или даже определяющую, долю в тепловыделение. Если пиролизные газы соприкоснутся с менее нагретой поверхностью, они не смогут догореть и выпадет сажа. При дальнейшем пользовании такой печью произойдет ее закоксовывание – на своде топки и в дымоходе образуется плотный нагар. Он не только уменьшает тепловую эффективность печи (аналог КПД в печном деле), но и пожароопасен.

Примечание: высокую топку под сырое топливо делают, чтобы пиролизные газы и пары воды успели разделиться, а первые еще и догореть, прежде чем достигнут свода. В таком случае топлива загружают не более чем на половину высоты топки.

Печи из дисков очень часто эксплуатируются именно на бросовом топливе (гнилой сушняк, сыроватые обрезки и т.п.), но в то же время негодных дисков на высокую печь может просто не хватить, или же оптимальная в данном случае схема печи (см. далее) не позволит сделать высокую топку. Тогда сделать печь из дисков можно, применив нестандартную колосниковую решетку из стального листа от 6 мм и арматурных прутьев от 10 мм. Опасаться, что воздуха на горение не хватит, не нужно: через отверстие диаметром 10 см, при дымоходе высотой 1,5 м, его пройдет достаточно для мощности 18 кВт на дровах и 30 кВт на угле. Печь из дисков такую никогда не разовьет.

Нестандартный колосник для печи из автодисков

Нестандартный колосник просто вкладывается в печь с зазором ок. 6-10 мм, из-за разности ТКР материалов, см. выше. Такое исполнение имеет еще одно преимущество – решается проблема зольника, для печей из дисков достаточно серьезная. В данном случае под золу просто подставляют жестяную банку диаметром от 15 см.

Примечание: горизонтальные печи из дисков (см. далее) с той же целью делают бесколосниковыми, т.е. топливо горит на поду печи, а приток воздуха регулируется дросселем в поддувале. Стойкость стали для дисков вполне позволяет применить такое решение.

Печь из дисков автомобиля. Чем хороша печь из колесных дисков

Небольшая печь из дисков

Печь из колесных дисков выгодна тем, что материал для ее изготовления легко найти. Диски автомобиля выполняются из специальных сталей большой толщины, мало подверженных коррозии. Толщина металла имеет важную роль в работе любой печи. Повышенная толщина материала не дает деформироваться конструкции под воздействием высоких температур. Печь из автомобильных дисков работает на любом твердом топливе, даже на угле, имеющем очень высокую температуру сгорания. Толстый металл лучше аккумулирует тепло, хотя и уступает по инертности чугуну, остывает несколько быстрее.

Диски имеют особую конструкцию – торцевую часть с отверстиями. Этот конструктивный элемент пригоден для организации комфорки, снижает скорость уноса тепла, применяется для изготовления самодельной колосниковой решетки. Внешний обод диска выполнен с нелинейной поверхностью – это способствует увеличению площади теплоотдачи, оптимизирует движение дымовых газов при использовании для сооружения дымового канала. В отличие от чугунных печей стальная печь из дисков обладает высочайшей ударной прочностью, не боится попадания воды на раскаленные поверхности.

Главные критерии, говорящие о преимуществах печи из дисков, выполненной своими руками:

1. Доступность материала изготовления;
2. Высокая прочность, надежность;
3. Выгодная конфигурация единичного элемента – автомобильного диска;
4. Продолжительный срок службы;
5. Простота изготовления;
6. Универсальность по топливу.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pech-iz-diskov-svoimi-rukami-1-chto-nuzhno-znat-o-diskah

Мангал из дисков под казан. Как сделать мангал из автомобильных дисков своими руками?

Автомобильные диски после своего срока службы можно превратить в различные полезные изделия. Из них делают печи, кормушки, барные кресла, предметы интерьера и тому подобное. Одно из самых интересных решений – мангал. Дополнить который можно самодельным электровертелом. В статье вас ждут две подробные инструкции.

Какие мангалы из дисков можно сделать?

Прежде чем перейти к инструкциям по самостоятельному изготовлению мангала, рассмотрим разнообразие самоделок, которые встречаются на просторах интернета:

Как вы видите, бывают варианты простые, а бывают по сложнее. Мы с вами сначала рассмотрим простейший вариант инструкции, а затем вариант экзотический.

Вариант №1: Простой

Мангал можно сделать из обычного диска штамповки, даже довольно толстостенного и тяжелого.

Будущие опоры будут выполнены из десятого квадрата длиной примерно 140 сантиметров.

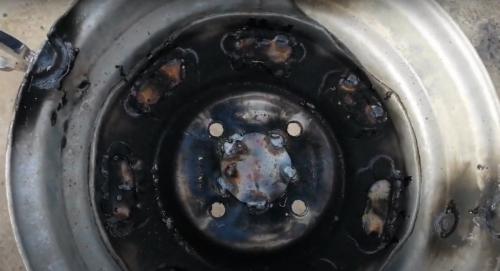

Семь дырок по краям и пять по центру придётся заварить заранее вырезанными накладками. Затем красиво загнуть и приварить ножки.

Мнение эксперта

Алексей Гаврилов

Специалист по кухне барбекю и оборудованию

Если диск был покрыт антигравием (он потечёт при приваривании), перед началом работы надо его обжечь или отпескоструить до металла, иначе после покраски при разжигании углей всё нанесённое на диск потечёт.

Как будет готово, следует разжечь хороший костёр, чтобы дать изделию расплавиться, обгореть.

Большая дырка в центре заварена, но четыре маленькие боковые оставлены, чтобы была тяга.

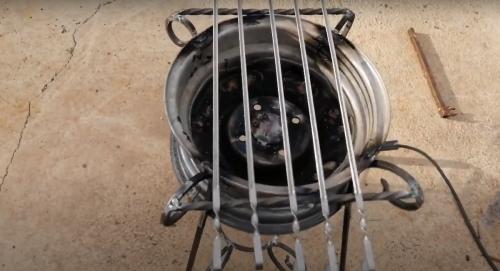

Шампуры кладутся на самодельные ручки по бокам. Свободно влезает примерно от пяти до шести штук.

Второй вариант — поставить решётку

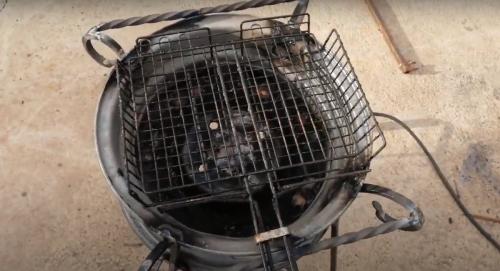

Третий — барбекю-решётка. Жарить можно прямо на ней.

Затем зачистить и покрасить. Выглядеть готовый мангал должен так.

Вариант №2: С вертелом на электродвигателе

Мнение эксперта

Алексей Гаврилов

Специалист по кухне барбекю и оборудованию

Давно хотел сделать что-нибудь “эдакое” из автомобильного диска, но вот, пожалуй, выбор вариантов невелик. YouTube переполнен печами для барбекю и даже катушками для шланга. Придуманная же мною конструкция приятно удивит вас одной интересной особенностью – электродвигателем для поворачивания вертела.

Диск приобрёл на авторазборке за 500 рублей. Не кривой, не косой — вполне себе нормальный.

Уменьшать диаметр отверстий шайбами и заваривать середину я не буду. Пойдём вразрез общепринятому — вырежу будущее дно полностью.

Настал момент самой приятной процедуры: зачистить краску до голого металла.

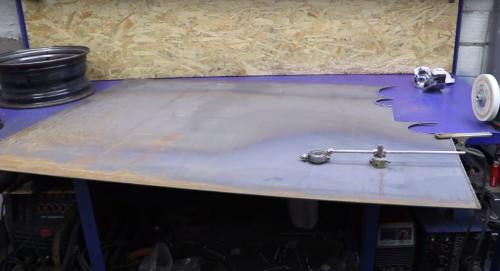

Листовой металл, толщина — «четвёрка». Нужно вырезать деталь круглой формы, применяя самодельный циркуль для плазмореза.

Размечаю керном будущие отверстия.

Чуть меньше в диаметре и уже из двухмиллиметрового листа вырезаю круг. Далее перехожу к сверлильному станку. Отверстия делаю 15 миллиметров в диаметре. Никаких расчётов не делал, чисто интуитивно. Надеюсь, что не ошибаюсь.

Второй круг чуть меньшего диаметра выставляю по центру и фиксирую парой точек. Рекомендую сделать это сразу с предыдущим и не дублировать опять процесс сверления.

После можно срезать прихват и убирать скопившийся масляный сор между деталями.

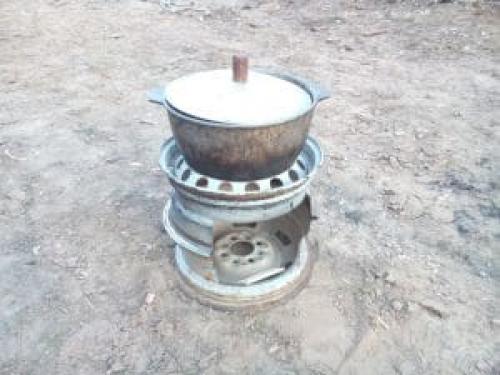

Печь из диско. Способы изготовления печки из колесных дисков

Самый сложный инструмент для предстоящих работ — сварочный аппарат. Во-первых, он есть в арсенале далеко не у каждого домашнего умельца. А во-вторых, работа с ним требует особых навыков и соблюдения мер безопасности. Поэтому мы предлагаем два варианта изготовления печки из дисков для казана – с использованием сварочного аппарата и без него.

В любом случае начинать следует с обработки самих дисков. Бывшие в употреблении колеса и выглядят соответствующе: металл может потемнеть, иметь остатки облупившейся краски или пятнышки коррозии. Чтобы избавиться от этих нюансов, следует зачистить проблемные места шлиф шкуркой. Если диски были окрашены, можно прокалить их огнем или воспользоваться растворителем.

Сварочный метод

Работы выполняются поэтапно в следующем порядке:

• Варочная поверхность

Сначала изготавливается верхняя часть печки. Для этого один из дисков устанавливается так, чтобы сторона с крепежами была сверху. С помощью болгарки вырезается ровный круг (ориентирами послужат болтовые отверстия). Это будет варочная поверхность и одновременно подставка, удерживающая казан в печи. Окружность отшлифуйте с помощью крупнозернистой бумаги или той же болгарки.

Вырезаем круг для варочной поверхности

Важно! Не повредите при работе с болгаркой сам диск. От края обода до выреза под «варочную поверхность» должно оставаться не менее 2 см металла. Этот зазор необходим для легкой установки казана и равномерного окутывания его стен жаром пламени.

• Сварка корпуса

Теперь берем второй диск, переворачиваем его крепежной стороной вниз – это будет дно печи. На него устанавливаем подготовленную верхнюю часть так, чтобы поверхность с вырезанным кругом оказалась сверху. Место соединения двух дисков нужно проварить вкруговую, затем зачистить шов болгаркой. Каркас печи готов!

Собираем корпус

• Дверца

В нижней части каркаса прорезается отверстие для топки, через которую будут подкидываться дрова. Рекомендуемая высота для дверцы – 10-13 см, длина – 20-25 см.

Важно! Внизу должна остаться полоска металла достаточной высоты, чтобы удержать угли внутри печи (не менее 2 см).

У прорези и отреза края также нужно зашлифовать. Затем к отверстию приваривается 2 крупных болта, а на вырезанную часть диска – гайки в соответствующих местах (вместо ручки используется третий из больших болтов). После сварочных работ готовая дверца устанавливается в эту импровизированную петлю.

Привариваем дверцу на болты

• Ручки

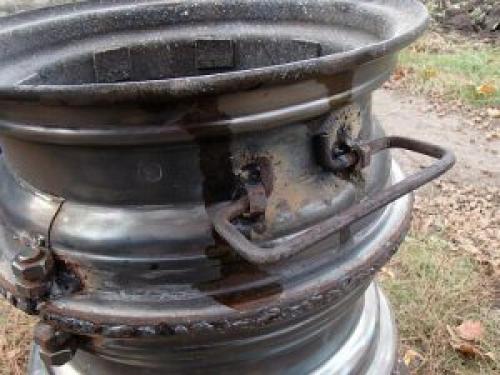

Для удобства можно немного модернизировать конструкцию, оборудовав корпус держателями. Для этого нужно изогнуть проволоку в форме ручек, продеть ее на концы гайки и приварить их по обе стороны печи.

На заметку! Чтобы ручки не провисали и не прилегали к корпусу, сделайте для них упор, протянув пару сантиметров проволоки через гайку и согнув эти «лишние» края под прямым углом.

Ручки для корпуса печи, приваренные на гайки

• Упоры

Прямоугольную трубу разрезаем на 3 равные части длиной 25-30 см. После этого переворачиваем корпус дном вверх и привариваем ножки под небольшим углом — это необходимо для устойчивости конструкции.

Совет! Чтобы из днища не сыпались мелкие угольки, приварите к центральному отверстию в ступице небольшую металлическую заплатку.

Тренога для печки

• Внешний вид

Декорировать печь из автомобильных дисков можно с помощью термостойкой эмали. Так как печь будет постоянно контактировать с сажей, оптимальные цвета для окрашивания – черный, темно-синий и темно-коричневый. Другие оттенки быстро потеряют свою первоначальную яркость, придется чаще и тщательнее очищать стенки от гари.

Подгонка дисков по размеру

А теперь рассмотрим вариант изготовления печи из дисков под казан без помощи сварочного аппарата. Все подготовительные работы и прорезы здесь также обязательны, основное различие только в том, что части корпуса между собой не свариваются, а подгоняются по размеру.

Для этого один обод нужно немного разогнуть, а второй – согнуть (судя по отзывам домашних умельцев, диски, несмотря на прочную сталь, отлично поддаются обработке с помощью обычного молотка). Главное – обеспечить максимально плотное прилегание двух поверхностей, иначе большие зазоры могут сказываться на качестве тяги и расходе топлива.

Отсутствие сварочного аппарата изменяет и другие конструктивные детали:

• Дверцу в топке не приваривают, а просто оставляют небольшое отверстие, вырезанное с помощью болгарки. Еще проще вариант – не делать дверцу вообще, а дрова подкидывать через верх, периодически снимая казан с огня.
• Ручки, которые также прикрепить будет нечем, заменяют обычными кухонными прихватками.

Печь для казана из дисков с трубой. Делаем своими руками

То, что можно сделать полезную печь из тех самых дисков что валялись без дела – неоспоримый плюс.
В конце, вы получите компактную печь под казан (почти подставку) оригинального вида, но полностью функциональную.

Если вы никогда не держали в руках сварочный аппарат, сооружение подобной печки будет испытанием.

Последовательность

Нам обязательно понадобятся два 13-дюймовых штампованных колесных дисков. Можно на 15 дюймов, но больше 15 и меньше 13 дюймов – не стоит.

1. Берем первый диск. По отверстиям как на фото вырезаем внутренности. Режем болгаркой, если есть — плазмой.

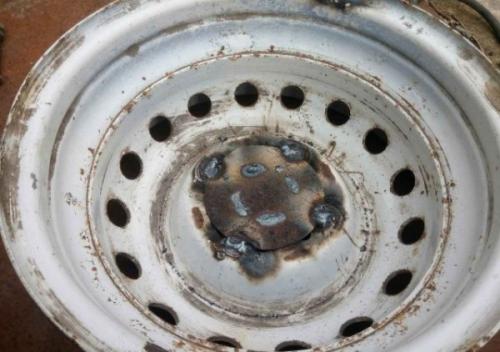

1. Берем второй диск и завариваем центральное большое отверстие. Потребуется небольшой кусок не толстого листа (2 — 4 мм).

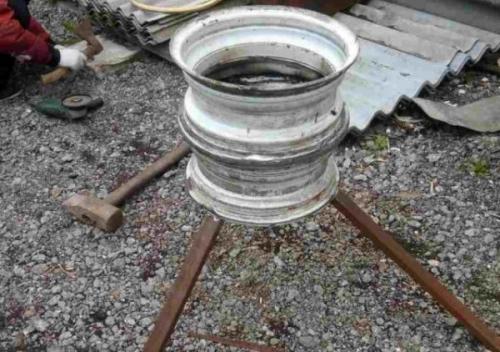

1. Соединяем оба диска. Должно получится «ведро». Шов делайте сплошной. Если внешний вид печки для вас важен – обработайте шов болгаркой, сняв некрасивые наплывы сварки.

1. Печка пока выходит неудобно низкая (да и устойчивость с учетом полного казана – так себе). Нам потребуются ножки.

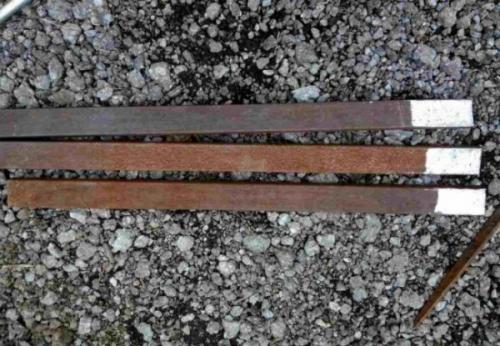

   Удобно сделать ножки съемными. Поэтому мы взяли три отрезка профильной трубы, куда потом будут вставляться ноги (мы заранее проверили, что ноги вставляются хорошо).
   Эти части привариваются к нижней стороне (с дном) печи, как на фото.
   Особая точность не требуется, но прикиньте как будут получаться ноги «в сборе».

1. Из профильной трубы меньшего размера делаем ножки. Если ножки не вставляются по месту, подточите болгаркой.

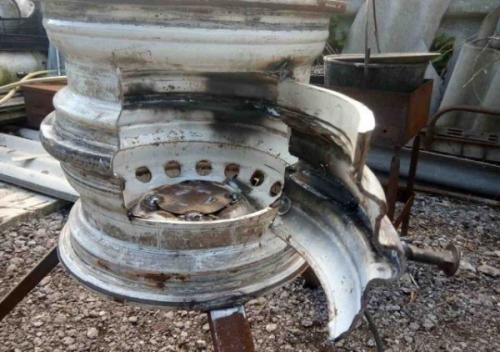

1. Для печи нужна дверка. Как на фото размечаем дверку и аккуратно вырезаем по разметке. Чем аккуратнее, тем опрятнее выйдет печка.

1. Чтобы печная дверца открывалась, нужны петли. Простейшие петли можно сделать из болтов и гаек. Ручку тоже из гайки, приварив её к дверке.

1. Конструкция получается неухватистая. Чтобы удобнее было переставлять, можно приварить ручки. Но эта деталь необязательная.

1. Для выхода дыма сделаем треугольные надрезы в верхней кромке печки.
2. Удалите старую краску. Можно обжечь и очистить щетками или с помощью пескоструя.
3. Покрасим печку. Мы выбрали черный цвет. В тон копоти.

Как видите, сделать такую печь из дисков под казан можно самому. Уверены, у вас получится.
